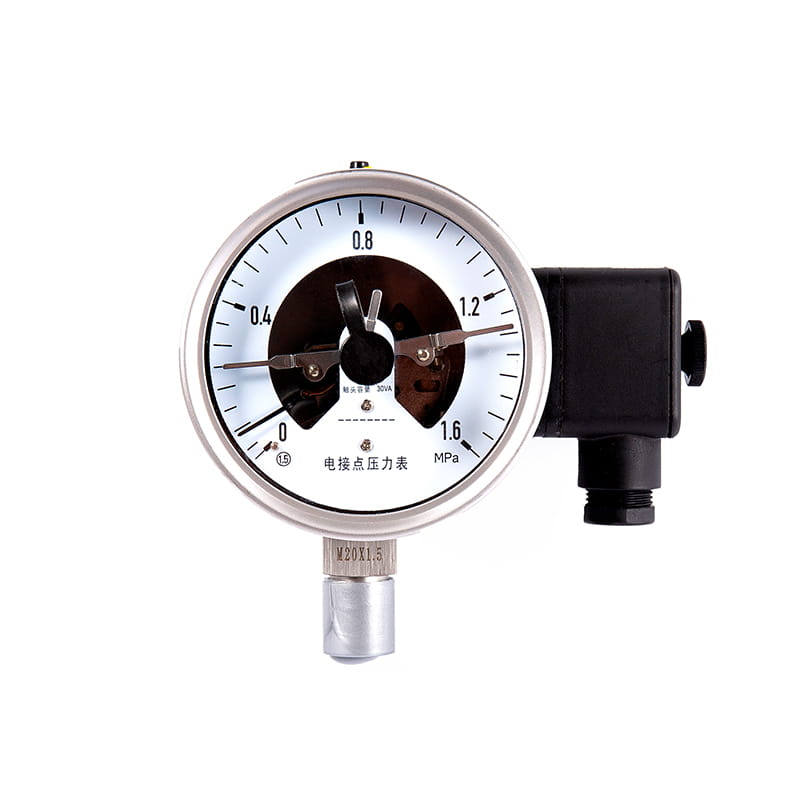

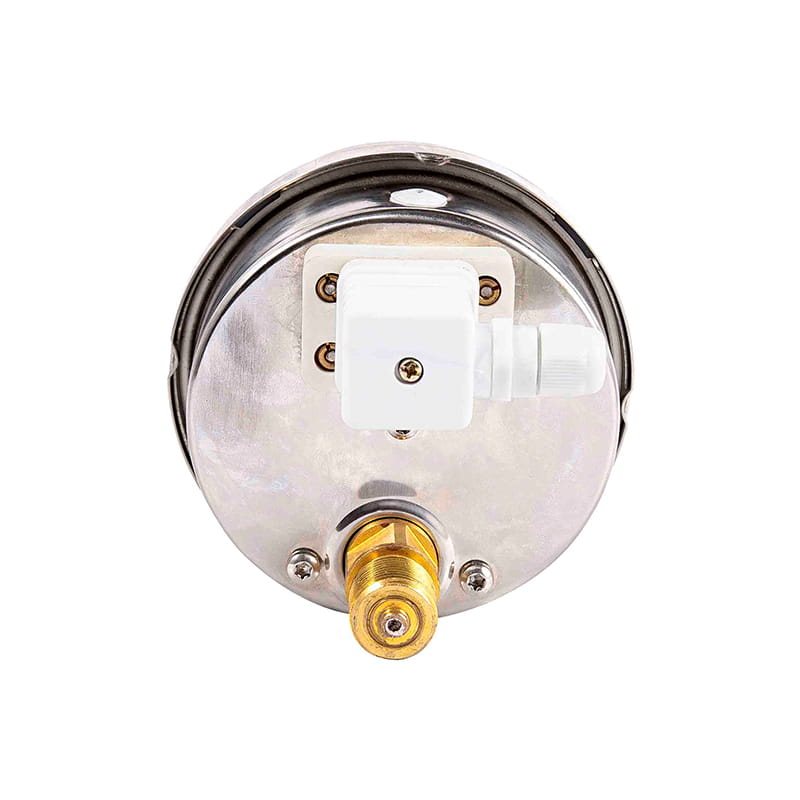

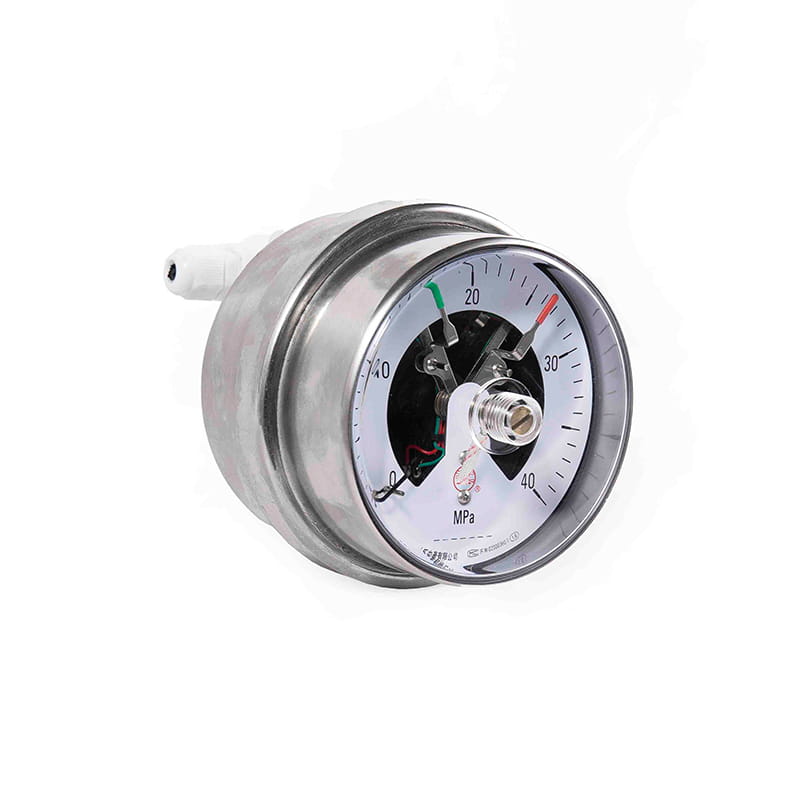

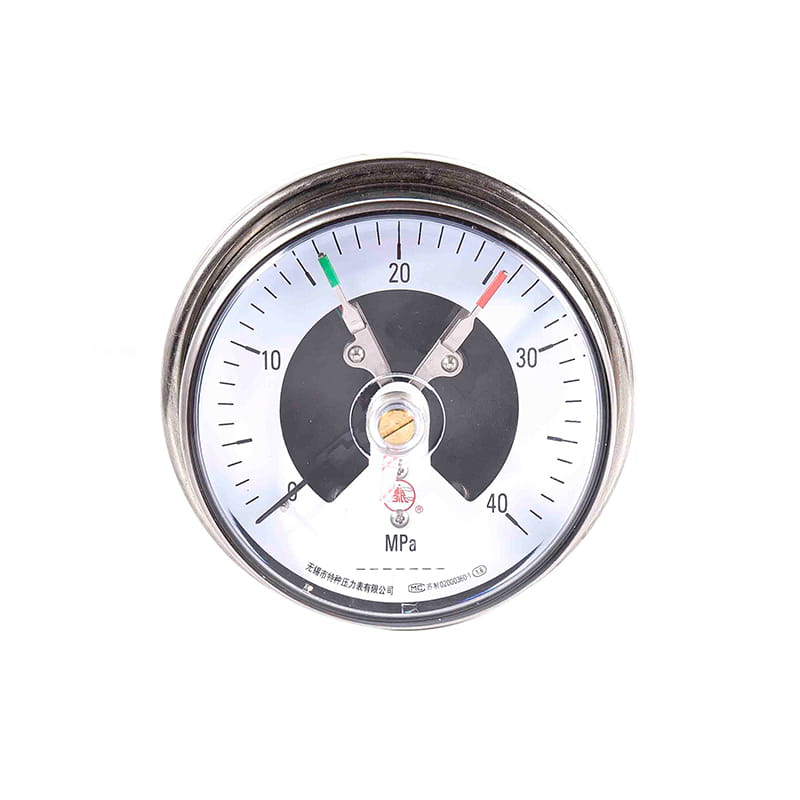

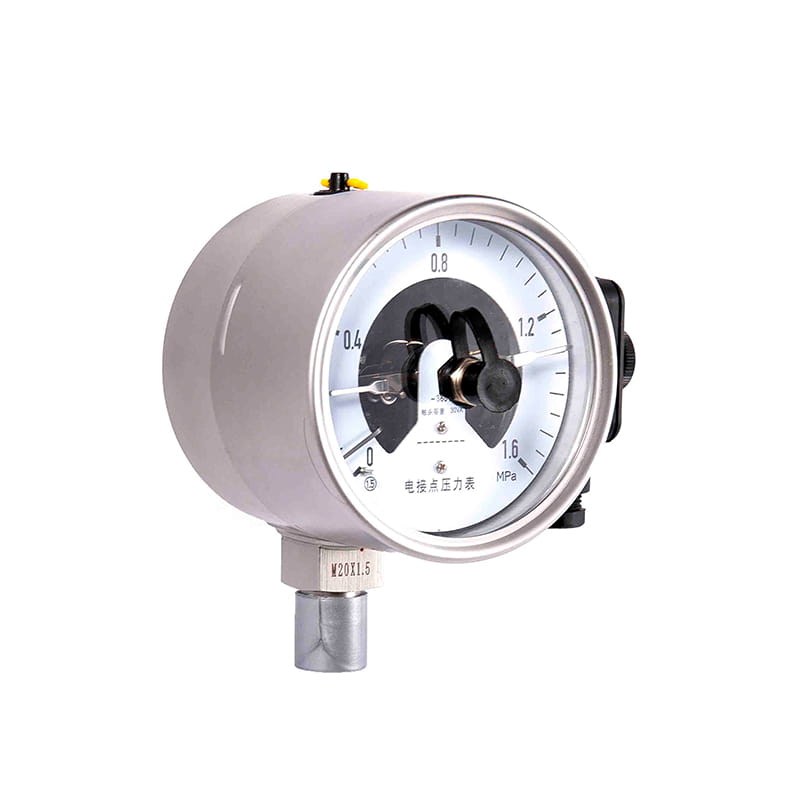

Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico
Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico

Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico

◆ Modelo: Yxd100 yxd150

◆ Usos: Este tipo de instrumento es un sustituto del medidor de presión de contacto eléctrico, conserva las ventajas de la indicación de la presión de presión de contacto eléctrico es intuitiva, fácil de ajustar, y el instrumento ha realizado una mejora fundamental, el uso de sensor fotoeléctrico para formar un dispositivo de señal sin contacto, a través de la respuesta fotoeléctrica, el control de la altura de la alta sensación, el control de la alta sensación, lo que, lo que respalda, el control de la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, la alta sensación, lo que ATRATA, ATATA, ACTATA, ACTATA, ACTATULAR, ACTULTA, SEGUNTA DE CONTROLETIVO, SE ALTA DE CONTROLE CONTROLE CONTROLETIVES. Precisión, excelentes características de conmutación. Se utiliza ampliamente en petróleo, industria química, metalurgia, tecnología de energía nuclear y proceso de conmutación frecuente.

El instrumento es adecuado para medición y control estables y confiables de la presión de líquidos, gases o vapores sin peligro de explosión, no cristalización, no solidificación y efecto no corrosivo sobre las aleaciones de cobre y cobre.

Este tipo de instrumento ha obtenido una nueva patente de utilidad, número de patente: 99229277.8 .

◆ Si es necesario hacer un medidor de presión tipo impropieto, se puede llenar con glicerina o aceite de silicona.

Obtener una cotización
PREV：Equipo de presión de contacto eléctrico a prueba de explosión de la serie YTX-BNEXT：Serie YXCM Sensible Magnetic Electric Contact Presser
  • Parámetro
  • Contáctenos

  • ◆ Parámetros técnicos:

    Modelo

    Yxd100

    Yxd150

    Diámetro nominal

    Φ 100

    Φ 150

    Tipo de montaje

    Ⅰ

    *

    *

    Ⅱ

    *

    *

    Ⅳ

    *

    *

    Ⅵ

    *

    *

    Hilos ajustados

    M20 × 1.5

    Clase de precisión

    1.6

    Rango de medición

    （ MPA ）

    Verdadero espacio: -0.1 ~ 0

    Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

    -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

    Presión: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

    0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

    0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

    0 ～ 100 0 ～ 160 0 ～ 250

    Condiciones ambientales de usar

    Temperatura: -10 ° C ~ 55 ° C; Humedad relativa: ≤ 75 %.

    Parámetros eléctricos

    ★ Carga máxima: 7A 250V AC; 7a 30V DC

    ★ Voltaje de la fuente de alimentación: 220V AC

    ★ Consumo de energía: ≤2.2VA

    ★ Vida eléctrica: 105 veces

    ★ Modo de control: límites superiores e inferiores ajustables a gran escala, límites superiores superiores (límites superiores dobles), límites inferiores inferiores (límites inferiores dobles) y otros interruptores fotoeléctricos lentos

    Alambrado

    Enchufe de instrumentos

    1

    2

    3

    4

    5

    Controladores

    1

    2

    3

    4

    5

    Controladores

    Cableado externo

    Límite inferior

    Límite superior

    11

    12

    13

    14

    15

    16

    19

    20

    Normalmente abierto

    Medio

    Normalmente cerrado

    Normalmente abierto

    Medio

    Normalmente cerrado

    220V Fuente de alimentación de CA

    Clasificación de resistencia a la vibración

    V · H · 3

    Material de tubo de Bourdon

    QSN4-0.3

    Protección contra la entrada

    IP64

    Hacer cumplir el estándar

    Nota: La rosca de la junta se puede hacer en rosca de tubería o rosca de tubería cónica de acuerdo con los requisitos del usuario (ver Guía de selección).

    ◆ Parámetros técnicos de Yxg-k controlador

    trabajar

    trabajar

    artículo

    piezas

    Fuente de alimentación

    AC 220V

    Consumo de energía

    1.2w

    Temperatura ambiente

    5 ℃ ~ 40 ℃

    Humedad relativa

    10% ~ 75%

    Perder

    afuera

    Tocar

    Punto

    Carga nominal (resistiva).

    AC 250V 8A ； DC 30V 8A

    Vida eléctrica

    105 veces

    Vida mecánica

    1,000,000 veces

    Tipo de contacto

    Límite inferior: normalmente cerrado, normalmente abierto

    Límite superior: normalmente cerrado, normalmente abierto

    PD

    piezas

    1.35x guía de riel 1 pedazo.

    2 . 2 Piezas de las fijaciones terminales del ferrocarril guía.

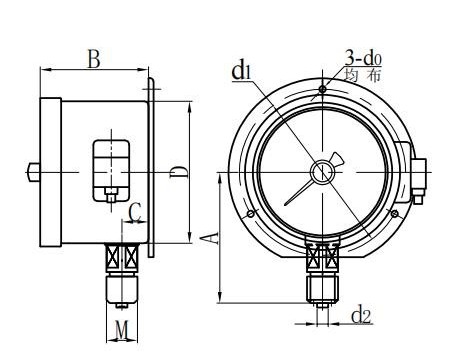

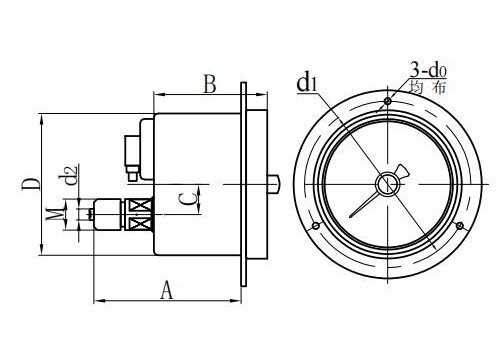

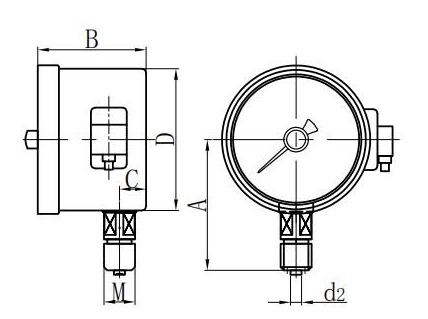

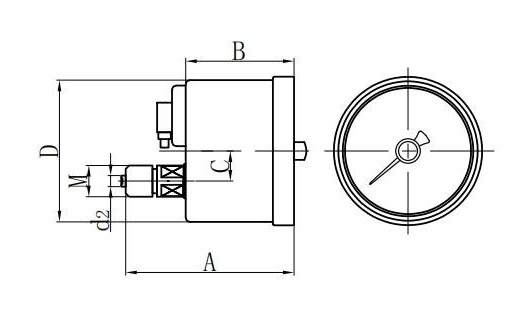

    ◆ Dimensiones del instrumento:

    Radial directo (I.)

    Axial Directo excéntrico (ii.)

    Montaje convexo radial (vi.)

    Montaje de descarga excéntrica axial (iv.)

    METROodelo

    Dimensiones( mm )

    A

    B

    do

    D

    d0

    D1

    D2

    M

    Yxd100 －Ⅰ

    89

    45

    17

    Φ 98

    /

    /

    Φ 6

    M20 × 1.5

    Yxd100 －Ⅱ

    83

    45

    34

    Φ 98

    /

    /

    Φ 6

    M20 × 1.5

    Yxd100 －Ⅳ

    68

    45

    34

    Φ 98

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    Yxd100 －Ⅵ

    89

    45

    17

    Φ 98

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    Yxd150 －Ⅰ

    116

    48

    19

    Φ 148

    /

    /

    Φ 6

    M20 × 1.5

    Yxd150 －Ⅱ

    90

    49

    55

    Φ 148

    /

    /

    Φ 6

    M20 × 1.5

    Yxd150 －Ⅳ

    69

    49

    55

    Φ 148

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5

    Yxd150 －Ⅵ

    116

    48

    20

    Φ 148

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5
