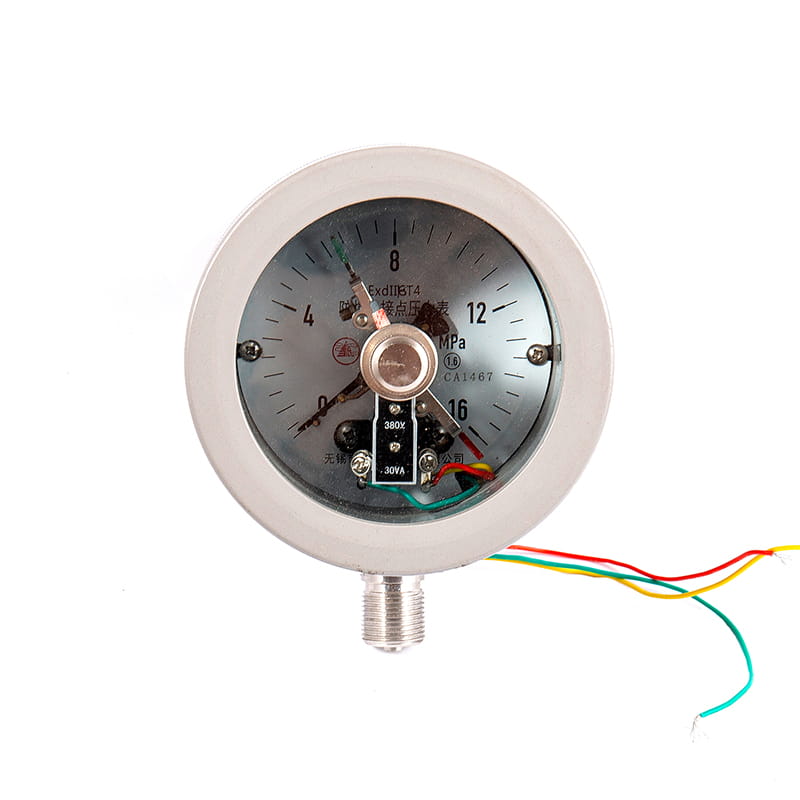

Equipo de presión de contacto eléctrico a prueba de explosión de la serie YTX-B

Modelo

Ytx100b

Ytx150b

Diámetro nominal

Φ 100

Φ 150

Tipo de montaje

Ⅰ

*

*

Ⅵ

*

*

Hilos ajustados

M20 × 1.5

Clase de precisión

1.6

Rango de medición

（ MPA ）

Vacío de presión: -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Presión: 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Condiciones ambientales de uso

Temperatura: -10 ° C ~ 55 ° C

Parámetros eléctricos

★ Voltaje de trabajo máximo: 380V AC ; 220V DC

★ Potencia de contacto máxima: 30VA

★ Modo de control: límite superior único ajustable a gran escala, límite inferior único, límite superior e inferior, límite superior superior (límite superior doble), límite inferior (límite inferior doble) y otros interruptores de contacto eléctricos magnéticos lentos

Alambrado

Vea el dibujo adjunto de la carcasa del instrumento

Número de certificado a prueba de explosión

GYB03196

Marcado de flameproof

Excremento Ⅱ Bt4

Protección contra la entrada

IP54

Calificación sísmica

V · H · 3

Nota: El rosca de la junta se puede hacer en la rosca de tubería o la rosca de tubería cónica de acuerdo con los requisitos del usuario (ver Guía de selección).

Radial directo (I.)

Convexo radial (vi.)
