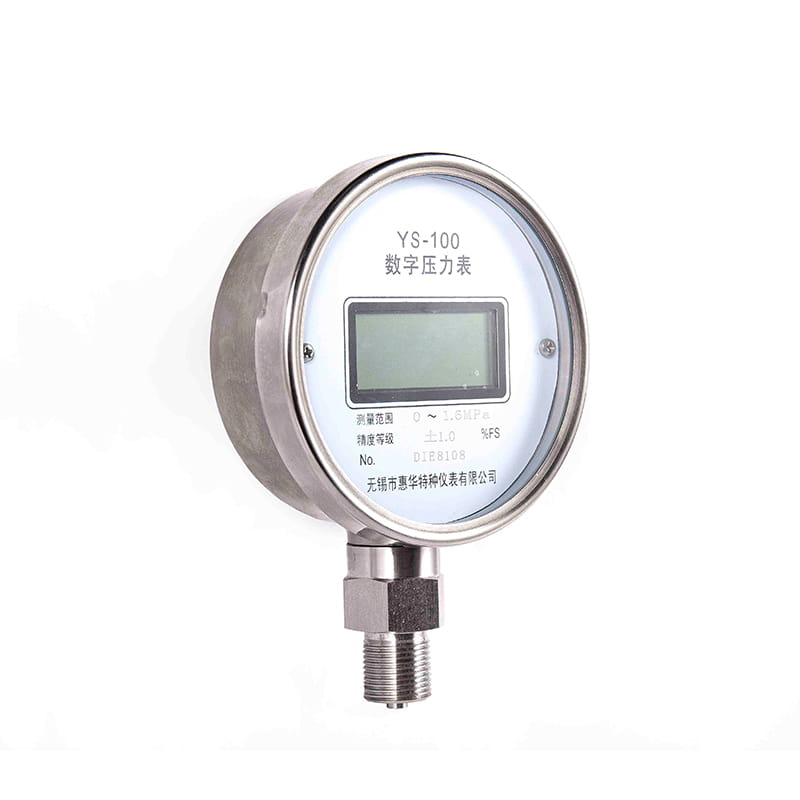

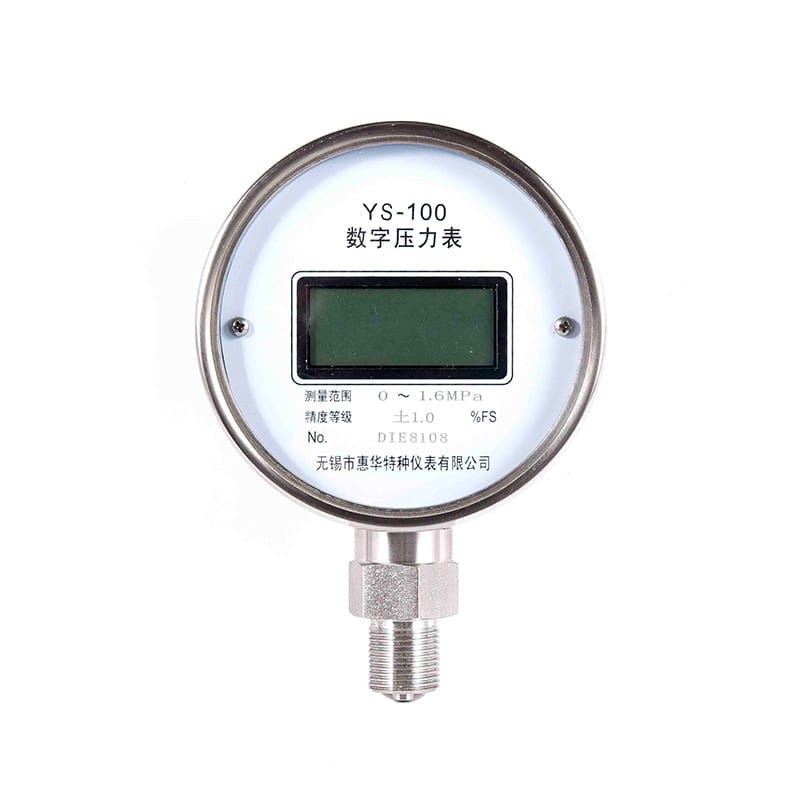

◆ Modelo: YS100 YS150
◆ Introducción: este medidor de presión digital tiene una forma hermosa, un rendimiento estable y una medición precisa; Combina la tecnología de microprocesador líder mundial y el algoritmo avanzado de conversión analógica a digital para lograr una alta precisión y bajo consumo de energía.
Adoptando el chip importado, puede memorizar y mantener el valor máximo de presión más alto y el valor del valle de presión más bajo en el proceso de adquisición y medición de datos de instrumentos. Adoptar tecnología de pantalla de cristal líquido de pantalla grande para que los datos sean claros y fáciles de leer. La tecnología de luz de fondo única se puede usar normalmente por la noche.

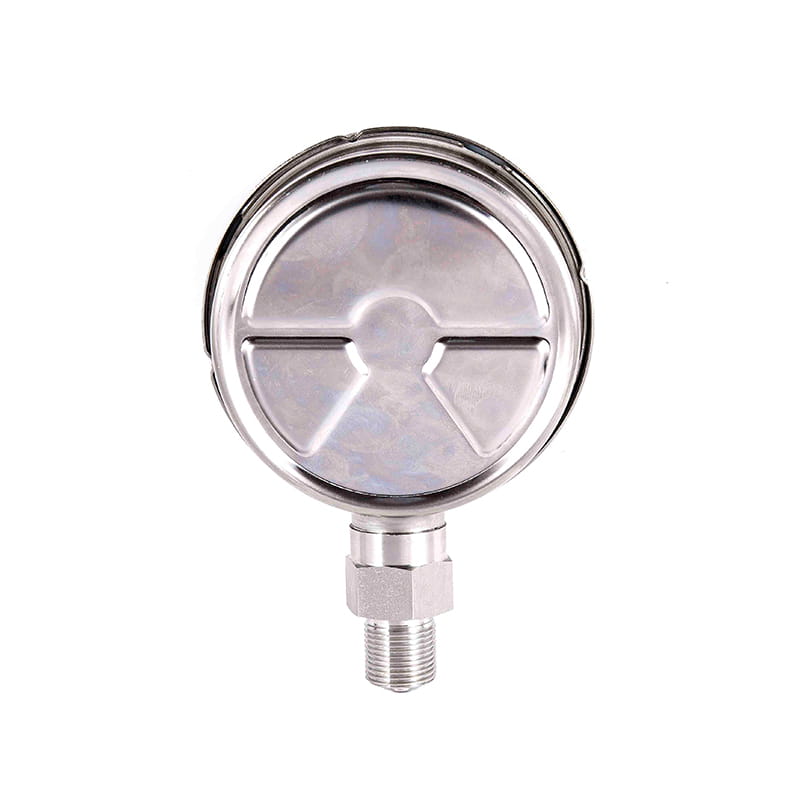

Concha de acero inoxidable, resistencia a la corrosión, resistencia a la vibración mecánica, el cuerpo en su conjunto utilizando tecnología de sellado, se puede aplicar en una variedad de entornos complejos.
Este producto tiene el mismo rendimiento que los indicadores de presión digital extranjeros, que es una opción ideal para reemplazar los instrumentos importados y los medidores mecánicos tradicionales.
◆ Uso principal:
1. Se puede usar para calibrar los medidores de presión generales, los medidores de presión de precisión, los monitores de presión arterial u otros instrumentos de presión. También puede ser también se puede usar ampliamente para una medición precisa de la presión; 2.
2. Inyección de agua en el campo de petróleo, medición de presión del equipo del recipiente de la cabeza de pozo, entrada de la bomba de tuberías de equipos de energía y medición de presión de salida; 3.
3. Industria petroquímica: vacío, micro presión y gas corrosivo y presión líquida en el proceso de producción
Industria petroquímica: vacío, micro presión y gas corrosivo y presión líquida en la medición del proceso de producción; 4.
4. Aplicación OEM de sistema hidráulico, refrigeración y monitoreo de procesos.
5. Medidas de altura medio, medio y líquido de alta temperatura de temperatura; 6.
6. Air acondicionadores, equipos de procesamiento de gas, ventiladores, equipos médicos, laboratorios, compresores y medición de la fuerza de la presión isobárica.
Medición de la fuerza.
◆ Pensilvaniarámetros técnicos:
|
Modelo |
YS-100 |
YS-150 |
||||
|
Diámetro nominal |
Φ 100 |
Φ 150 |
||||
|
Tipo de montaje |
Ⅰ |
* |
* |
|||
|
Ⅱ |
* |
* |
||||
|
Ⅳ |
* |
* |
||||
|
Ⅵ |
* |
* |
||||
|
Hilos ajustados |
M20 × 1,5 |
|||||
|
Rango de medición |
Método de medición |
Clase de precisión ( %Fs) |
Rango de temperatura de precisión garantizado |
|||
|
(0 ~ 60) PA |
Presión diferencial |
1.6 |
20 ℃ ± 5 ℃ |
|||
|
(0 ~ 250) PA |
Presión diferencial |
0.5 ； 1.0 |
||||
|
(0 ~ 1 ) KPA |
Presión diferencial |
0.1 ； 0.2 |
||||
|
(0 ~ 2) KPA |
Presión diferencial |
0.05 |
0 ℃ ~ 50 ℃ |
|||
|
(0 ~ 5 、 10 、 16 、 25) KPA |
Presión de indicador, presión diferencial |
|||||
|
(0 ~ 4 0 、 60 、 100 、 160 、 250) KPA |
Presión de indicador, presión absoluta |
0.02 |
20 ℃ ± 5 ℃ |
|||
|
(0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA |
||||||
|
0.05 |
0 ℃ ~ 50 ℃ |
|||||
|
(0 ~ 10 、 16 、 25 、 40 、 60) MPA |
||||||
|
(0 ~ 100 ) MPA |
Presión de calibre |
0.05 |
0 ℃ ~ 50 ℃ |
|||
|
(0 ~ 160) MPA |
Presión de calibre |
0.1 0.2 |
0 ℃ ~ 50 ℃ |
|||
|
(0 ~ 250) MPA |
Presión de calibre |
0 ℃ ~ 50 ℃ |
||||
|
La unidad de presión introducida anteriormente usa Pa y otras unidades de presión también se pueden usar en aplicaciones prácticas, como: KGF/CM2 、 bar 、 mbar 、 psi 、 MMH2O 、 mmhg 、 cajero automático |
||||||
|
Condiciones ambientales de uso |
Temperatura: -10 ° C ~ 50 ° C; Relative humidity: < Presión atmosférica: 86 ~ 106kpa |
|||||
|
Interfaz de comunicación |
★ Puerto serie de comunicación: Rs232 ★ Velocidad de transmisión: 2400, 4800, 9600 opcionales (valor predeterminado de fábrica 9600) ★ Longitud de datos: 8 brocas; Parada bits: 2 bits ★ Dirección del medidor: 1 ~ 112 |
|||||
|
Características adicionales |
★ Medición de temperatura: - 30 ° C ~ 90 ° C; Resolución: ± 0.1 °C ★ Registro máximo: registra los valores de presión máximo y mínimo que ocurren durante la medición ★ Alarma de sobretensión: el umbral de alarma se puede establecer arbitrariamente dentro del rango de medición ★ Apagado por temporizador: puede configurar un temporizador para apagar |
|||||
|
Esfera analógica |
★ Indicador de porcentaje de presión: La aguja muestra el porcentaje del rango de medición de presión en forma de abanico ★ Indicador de fluctuación de presión: El movimiento de la aguja indica cuánto fluctúa la medición de presión secundaria adyacente ★ Indicador de umbral de alarma de presión: La disposición de tres agujas se utiliza para mostrar si el valor de presión actual supera el umbral de alarma |
|||||
|
Pantalla en pantalla |
Pantalla LCD FSTN; Pantalla de 5 dígitos; Retroiluminación azul |
|||||
|
Modo de fuente de alimentación |
Batería incorporada (consulte el manual de instrucciones para el modelo de batería) |
|||||
|
Calificación sísmica |
V · H · 3 |
|||||
|
Protección contra la entrada |
IP63 |
|||||
|
Hacer cumplir el estándar |
JB/T 7392 |
|||||
|
Nota: También se puede hacer en roscas de tubería o roscas de tubería cónicas de acuerdo con los requisitos del usuario (ver Guía de selección). |
||||||
◆ Dimensiones:
|
Radial directo (I.) |
Axial Directo excéntrico (ii.) |
|
Montaje de descarga excéntrica axial (iv.) |
Montaje convexo radial (vi.) |
|
Modelo |
Dimensiones( mm ) |
|||||||
|
A |
B |
do |
D |
d0 |
D1 |
D2 |
M |
|
|
YS100- Ⅰ |
100 |
48 |
16 |
Φ 100 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YS100- Ⅱ |
152 |
48 |
19 |
Φ 100 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YS100- Ⅳ |
90 |
48 |
19 |
Φ 100 |
Φ 6 |
Φ 118 |
Φ 6 |
M20 × 1,5 |
|
YS100- Ⅵ |
100 |
48 |
16 |
Φ 100 |
Φ 6 |
Φ 118 |
Φ 6 |
M20 × 1,5 |
|
YS150- Ⅰ |
113 |
53 |
22 |
Φ 150 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YS150- Ⅱ |
90 |
53 |
55 |
Φ 150 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YS150- Ⅳ |
69 |
53 |
55 |
Φ 150 |
Φ 6 |
Φ 165 |
Φ 6 |
M20 × 1,5 |
|
YS150- Ⅵ |
113 |
53 |
22 |
Φ 150 |
Φ 6 |
Φ 165 |
Φ 6 |
M20 × 1,5 |
