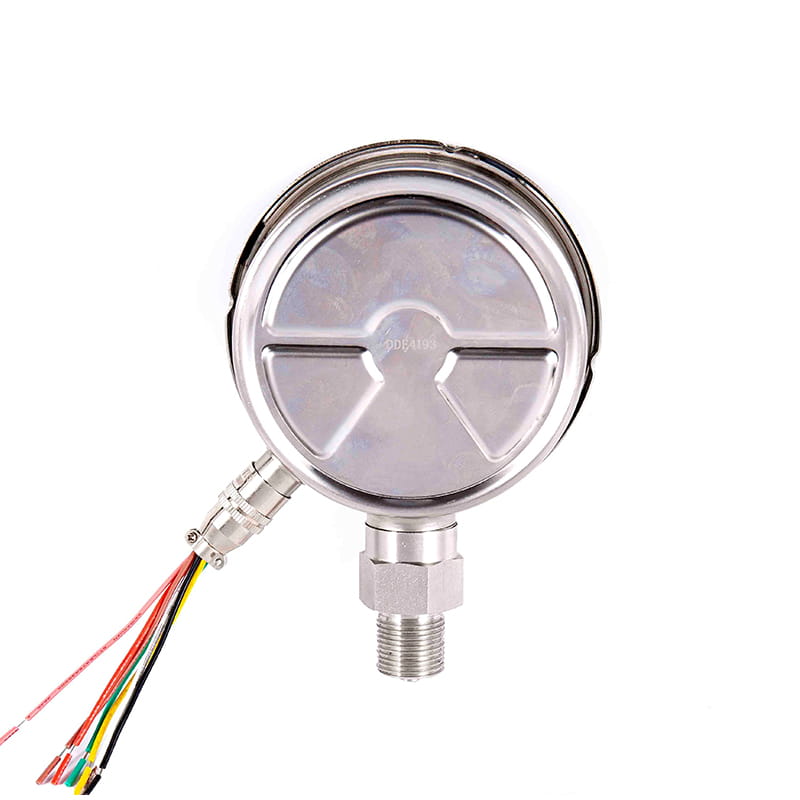

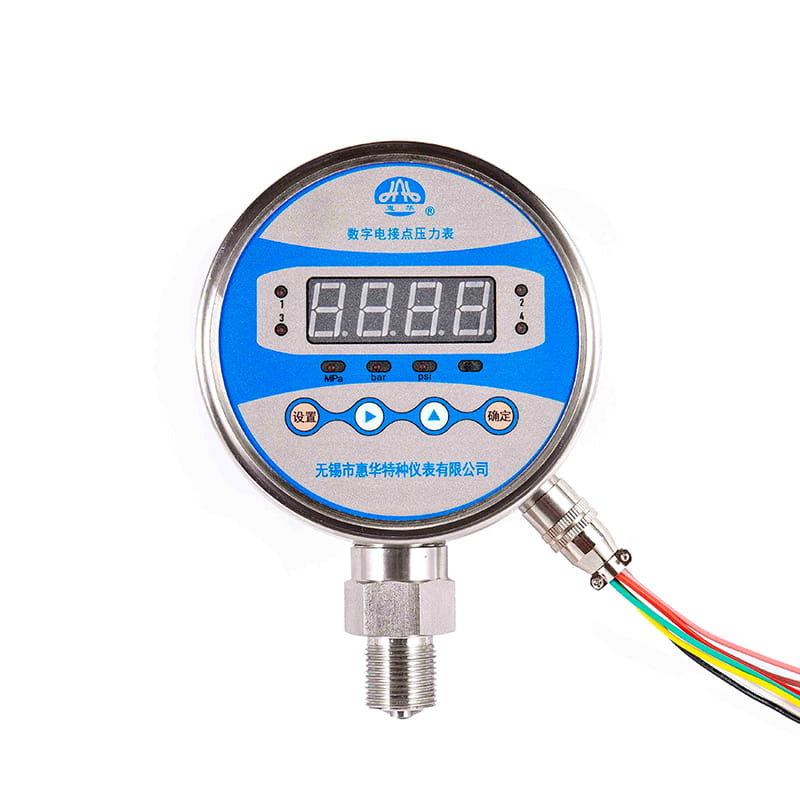

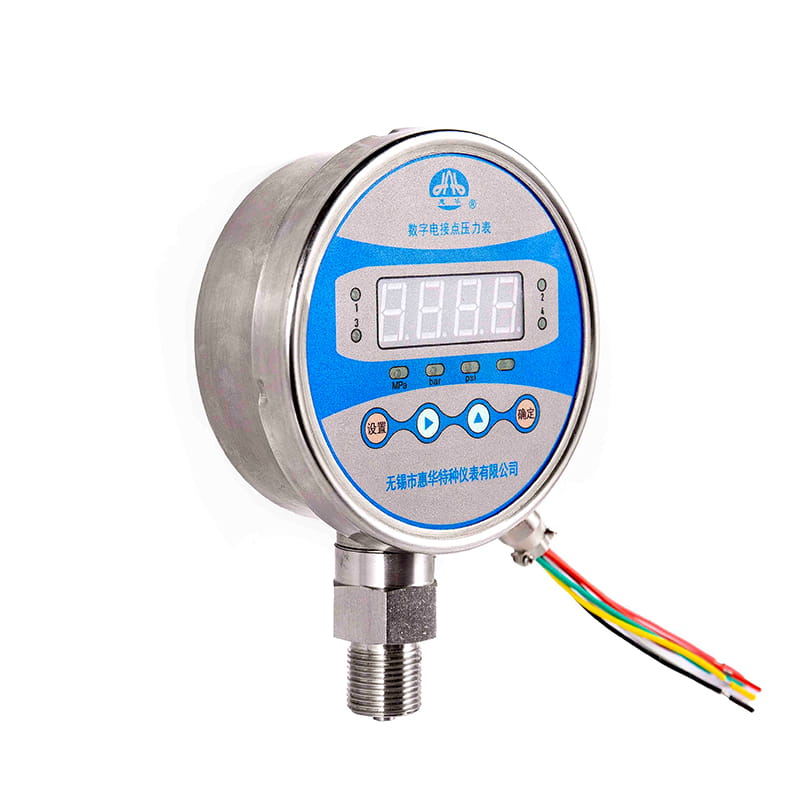

ESTADO YSX INTELIGENT DIGITAL (contacto eléctrico) Manio de presión

Modelo

YXS100

Instalación:

Ⅰ、ⅱ、ⅳ、ⅵ

Hilos ajustados

M20 × 1.5

Clase de precisión

0.5 ； 1.0 ； 1.6 (Opcional)

Rango de medición

（ KPA ）

-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0

0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40

-2 ～ 2-3 ～ 3 -5 ～ 5-8 ～ 8 -12 ～ 12-20 ～ 20

Rango de medición

（ MPA ）

Verdadero espacio: -0.1 ~ 0

Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

Presión: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4

0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100

Condiciones ambientales de uso

Temperatura: -10 ° C ~ 85 ° C; Humedad relativa: 5 De %~ 85 %

Parámetros eléctricos

★ Fuente de alimentación (opcional): 24 V DC ; 220V AC ★ Consumo de energía: ≤ 1.5w

★ Salida de relé:

Carga máxima: 3A 220V AC; 3a 30V DC

Vida eléctrica: 100,000 veces

★ Salida del transistor:

Carga máxima: 0.5A 24V DC

★ Salida del tiristor: 5a 220V AC

Vida eléctrica: 1000000 veces

★ Canal de control: la unidad de interruptor de cuatro vías independiente se puede configurar arbitrariamente dentro del rango

★ Salida de señal analógica:

Señal de corriente estándar: ( 4 ~ 20 ) Ma DC

Señal de voltaje estándar: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC

Protección contra la entrada

IP63

Calificación sísmica

V · H · 3

Rango de rango excesivo

10% de la gama

Tasa de actualización de datos

3 veces / segundo

Alambrado

Consulte el manual de instrucciones para más detalles

Hacer cumplir el estándar

JB/T 7392

Nota: También se puede hacer en roscas de tubería o roscas de tubería cónicas de acuerdo con los requisitos del usuario (ver Guía de selección).

Radial directo (I.)

Axial Directo excéntrico (ii.)

Montaje de descarga excéntrica axial (iv.)

Montaje convexo radial (vi.)
