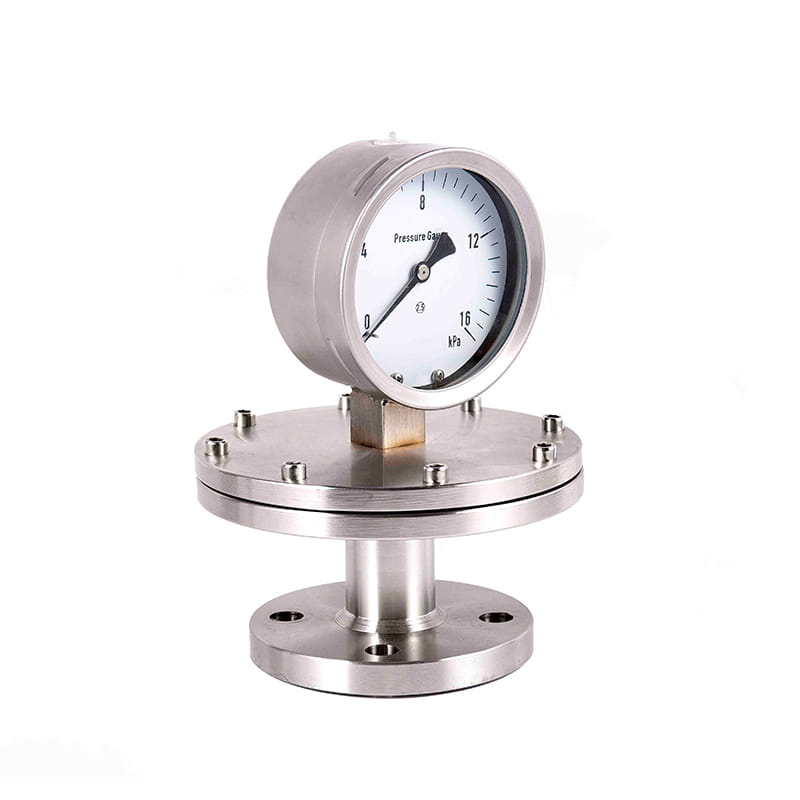

◆ Modelo: YP100-L YP150-L YP100-F YP150-F
◆ Parámetros técnicos:
|
Modelo |
YP100-L 、 YP100-F |
YP150-L 、 YP150-F |
|
Diámetro nominal |
F 100 |
F 150 |
|
Clase de precisión |
2.5 |
|
|
Rango de medición （ KPA ） |
Presión negativa: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10-6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Presión positiva: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Presión positiva y negativa: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2-3 ~ 3 -5 ～ 5-8 ～ 8 -12 ～ 12-20 ～ 20-30 ～ 30 |
|
|
Rango de medición （ MPA ） |
Vacío: -0.1 ~ 0 Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1,5 -0.1 ～ 2.4 Presión: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 |
|
|
Use la temperatura ambiente |
-40 ℃～ 70 ℃ |
|
|
Material de diafragma |
OCR18NI12MO2TI ; Sus316 ; |
|
|
Tipo de montaje |

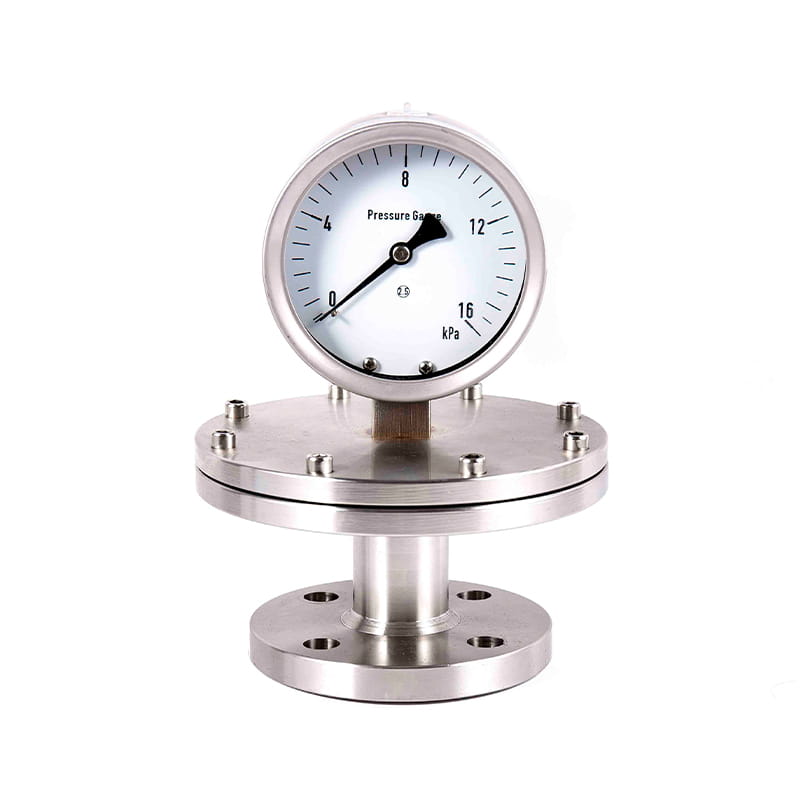

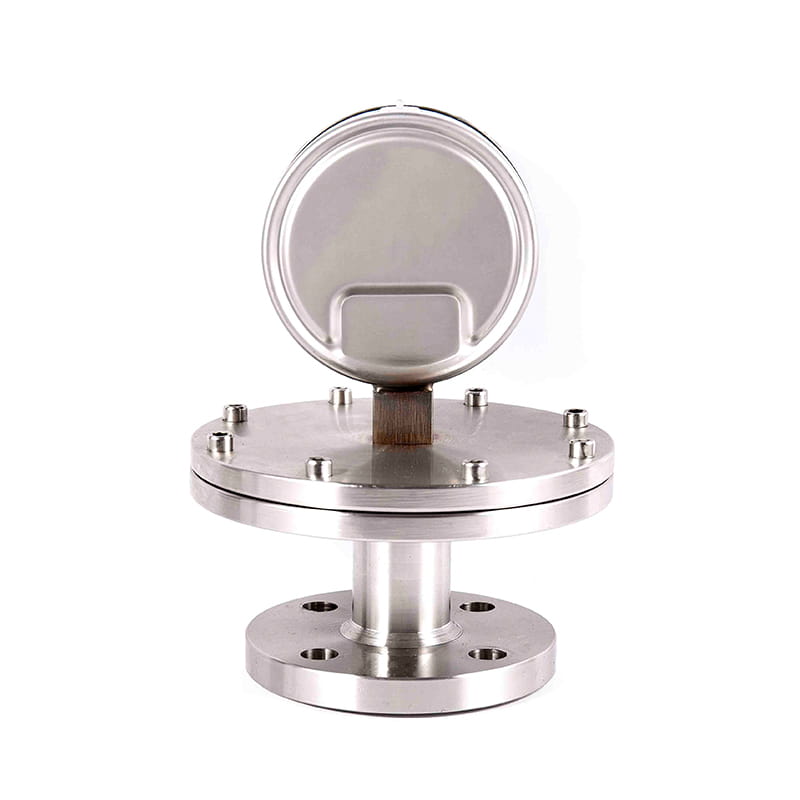

Roscado ( L ); Brida ( F ), ( F1 ) |
|
|
Clasificación de resistencia a la vibración |
V · H · 2 |
|
|
Protección contra la entrada |
IP64 |
|
|
Hacer cumplir el estándar |
JB/T 5491 |
|

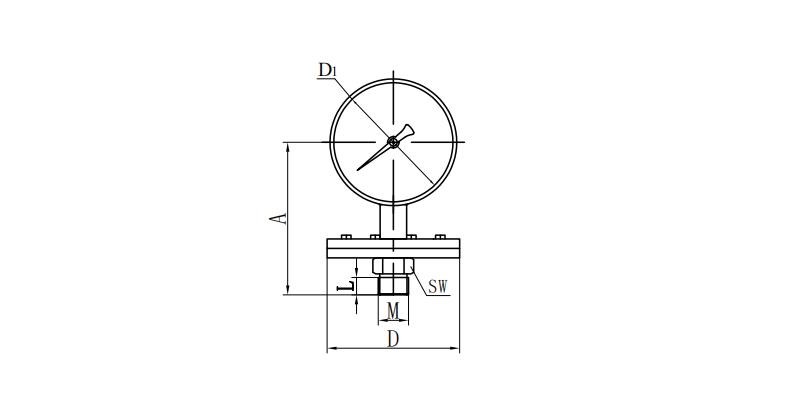

◆ Dimensiones externas:

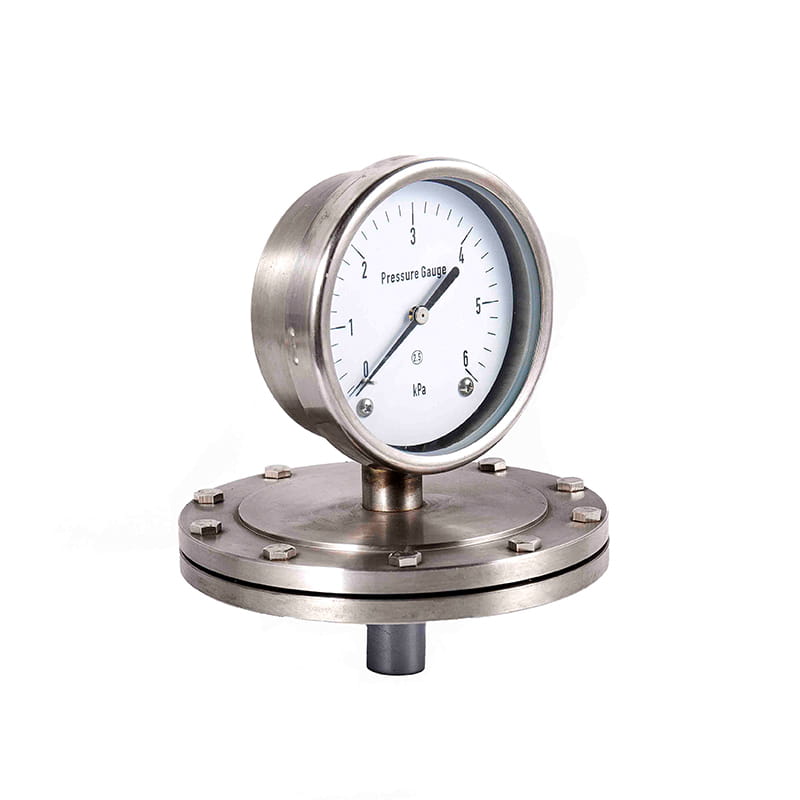

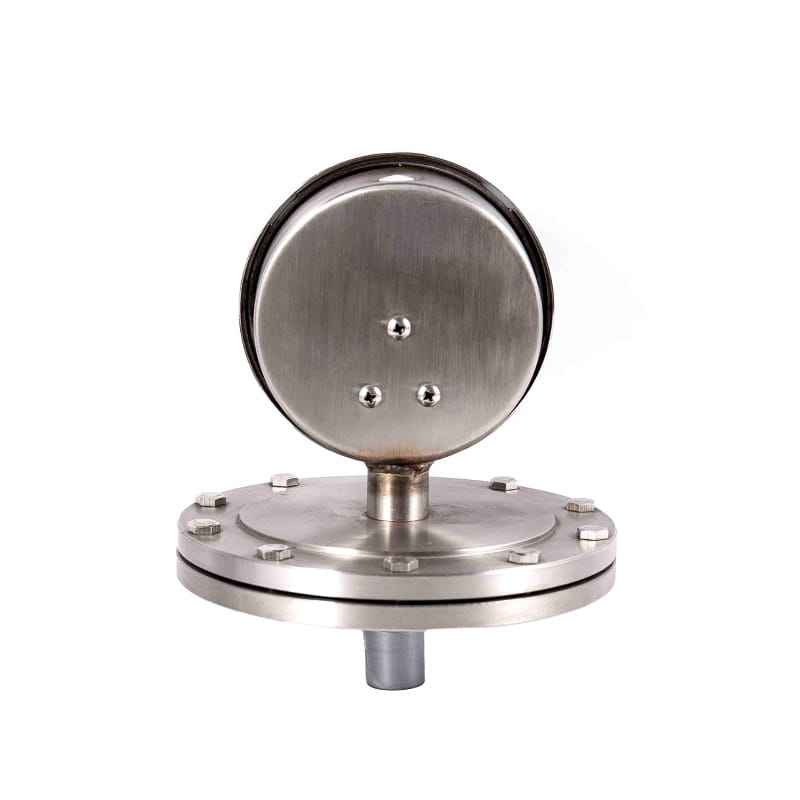

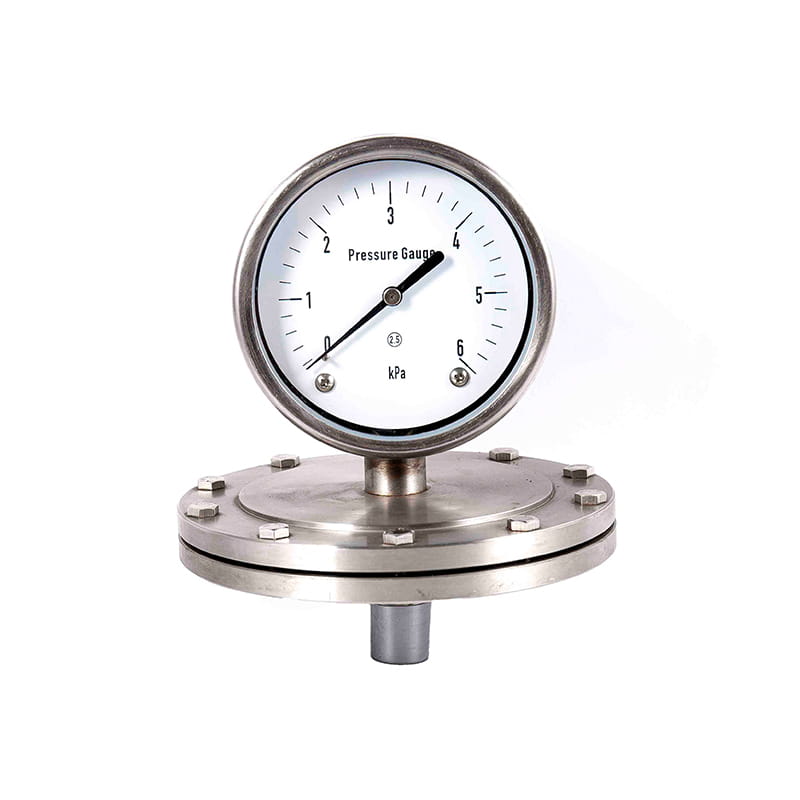

Roscado ( L )
|
METROETROodelo |
Dimensiones( mm ) |
|||||
|
A |
D |
D1 |
SUDOESTE |
L |
M |
|
|
YP100-L |
135 |
Φ 97.5 Micropresión φ 165 |
110 |
27 |
20 |
M20 × 1,5 |
|
YP150-L |
160 |
160 |
27 |
20 |
M20 × 1,5 |
|
|
Nota: el hilo de la junta ( M ) se pueden hacer en rosca de tubería o rosca de tubería cónica de acuerdo con los requisitos del usuario (ver Guía de selección). |
||||||
