◆ Modelo: YG60 YG100 YG150
◆ Uso: todas las partes de esta serie de indicadores están hechas de acero inoxidable, y las partes principales están hechas de 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, etc. La soldadura de cada parte se realiza mediante un proceso especial. Entre ellos, el medidor de presión de alta temperatura resistente a la corrosión tiene un excelente rendimiento a alta temperatura y resistente a la corrosión, adecuado para entornos corrosivos, puede detectar la corrosiva débil, pero no la cristalización, la no insolidación, la baja viscosidad de los medios de alta temperatura. Ampliamente utilizado en petróleo, químicos, pesticidas, caucho, gas natural y otras industrias.
◆ ParámeTros Técnicos ：
| Número de modelo | YG60 | YG100 | YG150 | ||
| Diámetro nominal | Φ 60 | Φ 100 | Φ 150 | ||
| Tipo de montaje | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Hilo del conector | M14 × 1.5 | M20 × 1.5 | |||
| Clase de precisión | 2.5 | 1.6 | |||
| Rango de medición （ MPA ） | Vacante: -0.1 ～ 0 Vacú de presión: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Condiciones ambientales de uso | Temperatura ： -40 ℃～ 70 ℃ | ||||
| Temperatura | Instalación directa: ≤ 150 ℃ | ||||
| Temperatura: ≤ 500 ℃ | |||||
| Error de efecto de temperatura | Δ ＝ ± （δ K Δ t ） Δ— - El valor permitido del error del valor de visualización cuando la temperatura ambiente se desvía de 20 ℃ ± 5 ℃, y el valor permitido del error del valor de visualización cuando la temperatura ambiente se desvía de 20 ℃ ± 5 ℃. De De % δ— - El valor absoluto del error intrínseco del instrumento. % K —— coeficiente de efecto de temperatura con un valor de 0.04%/° C Δ t ——∣Temperatura del medio en el tubo de Bourdon ℃ -25∣ | ||||
| Calificación de vibración | V · H · 3 | ||||
| Material de tubo de Borden | OCR18NI12MO2TI ； Sus316 ； Sus316l | ||||
| Carcasa, material conector | 1CR18NI9TI ； Sus304 | ||||
| Clase de protección | IP65 | ||||
| Normas de implementación | GB/T 1226 | ||||
| Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. | |||||
◆ Dimensiones externas:

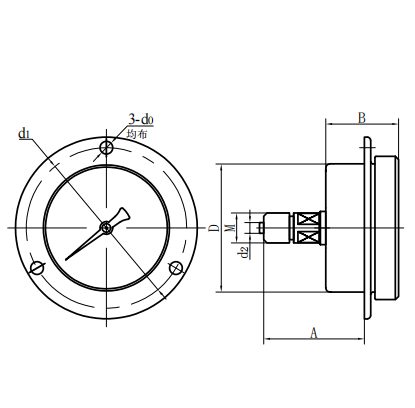

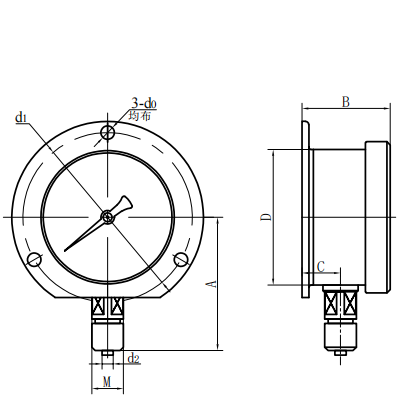

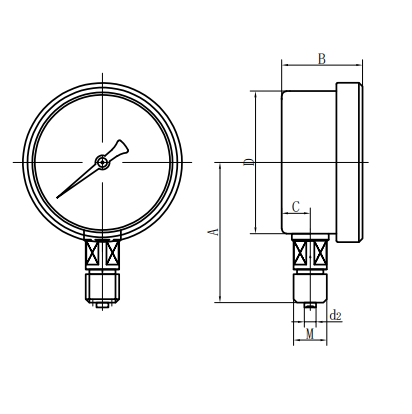

| Tipo directo radial (ⅰ) | Tipo directo excéntrico axial (ⅱ) |

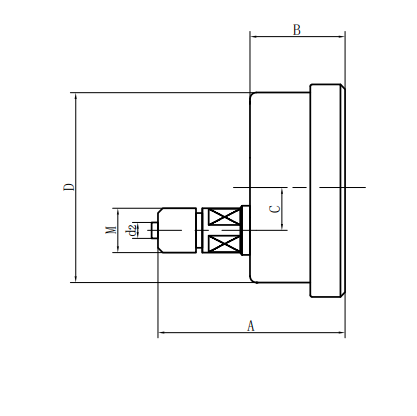

| Tipo directo concéntrico axial (iii) | Tipo de inserto excéntrico axial (IV) |

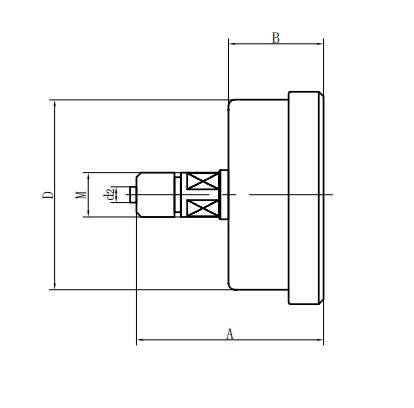

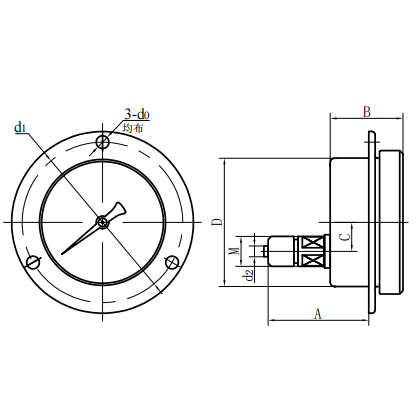

| Tipo de inserción concéntrica axial (v) | Tipo convexo radial (vi) |
| Número de modelo | Dimensiones generales （ mm ） | |||||||
| A | B | do | D | d0 | D1 | D2 | METRO | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
