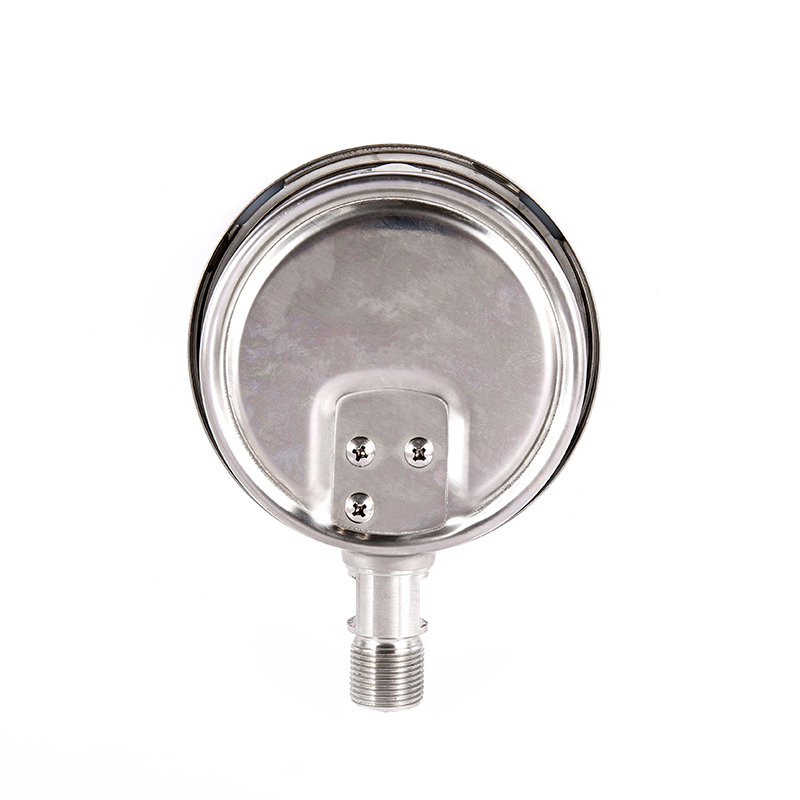

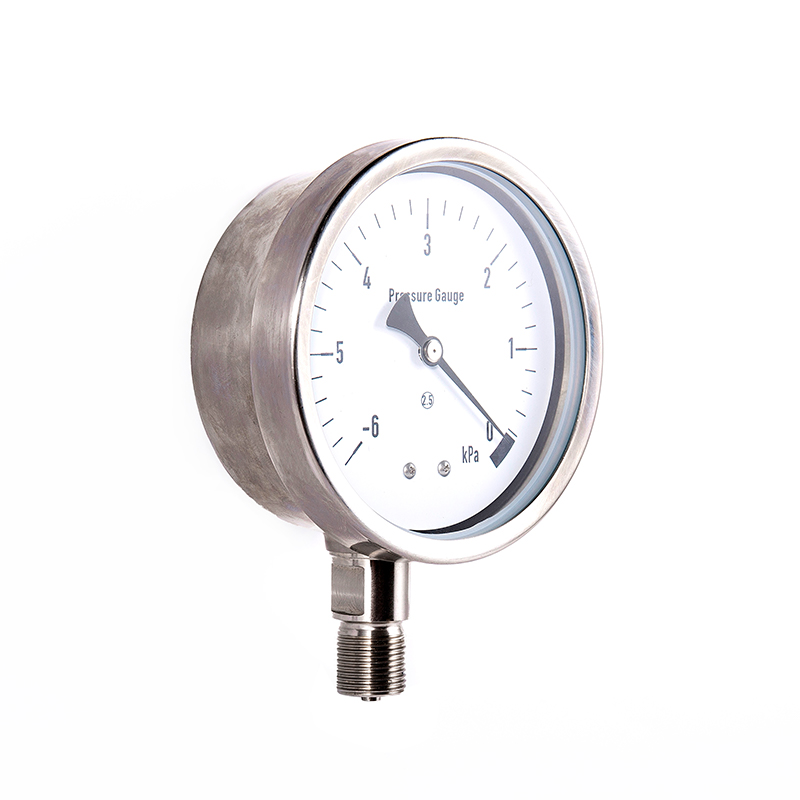

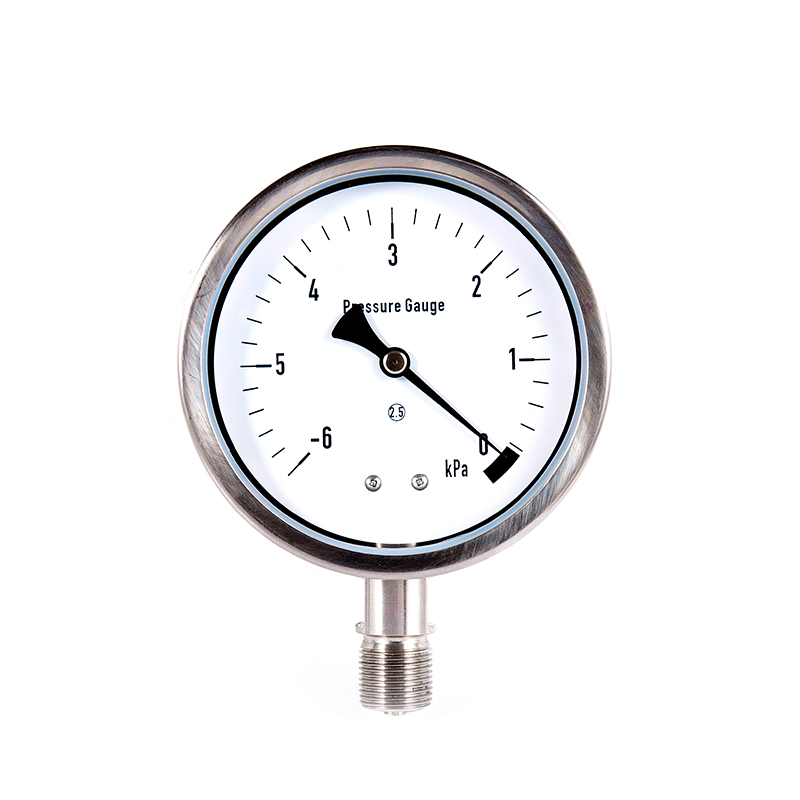

◆ Modelo: YEB60 YEB100 YEB150
◆ Uso: esta serie de instrumentos es adecuada para medir la baja micro presión de gases sin peligro de explosión, noralización, no condensación y algunos gases corrosivos. El sistema de la guía de presión y la guía de presión del instrumento está hecho de 1CR18NI9, y la caja de membrana está hecha de 0CR17NI12MO2, 316, 316l.
◆ Parámetros técnicos:
|
Número de modelo |
Yeb60 |
Yeb100 |
Yeb150 |
|
|
Diámetro nominal |
Φ 60 |
Φ 100 |
Φ 150 |
|
|
Tipo de montaje |
Ⅰ |
* |
* |
* |
|
|
Ⅱ |
/ |
* |
* |
|
|
Ⅲ |
* |
/ |
/ |
|
|
Ⅳ |
/ |
* |
* |
|
|
Ⅴ |
* |
/ |
/ |
|
Hilo del conector |
M14 × 1,5 |
M20 × 1,5 |
||
|
Clase de precisión |
1,6 ； 2,5 |
|||
|
Rango de medición （ KPA ） |
-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2-3 ～ 3 -5 ～ 5-8 ～ 8 -12 ～ 12-20 ～ 20 |
|||
|
Condiciones ambientales de uso |
Temperatura ： -25 ℃～ 55 ℃； Humedad relativa ： ≤ 80 ％ |
|||
|
Calificación de vibración |
V · H · 2 |
|||
|
Material de caja de membrana |
0CR17NI12MO2 、 Sus316 、 Sus316l |
|||
|
Carcasa, material conector |
1CR18NI9 、 Sus304 |
|||
|
Clase de protección |
IP65 |
|||
|
Normas de implementación |
JB/T 9274 |
|||
|
Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. |
||||

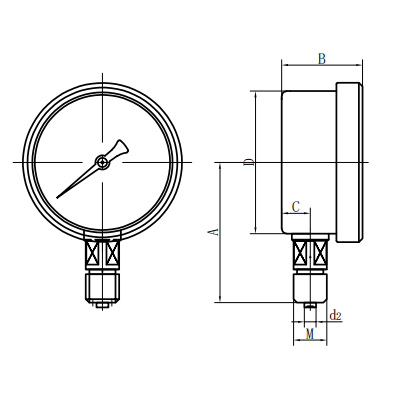

◆ Dimensiones externas:
|

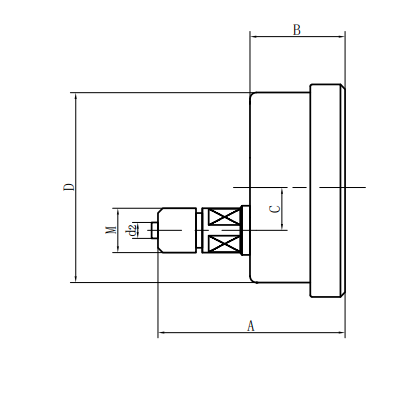

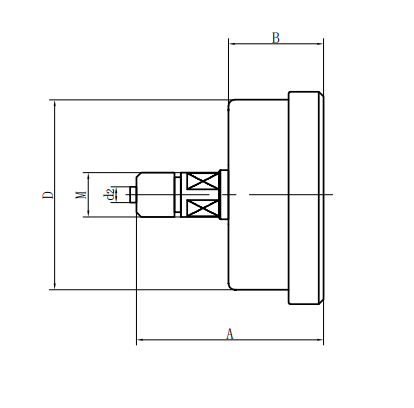

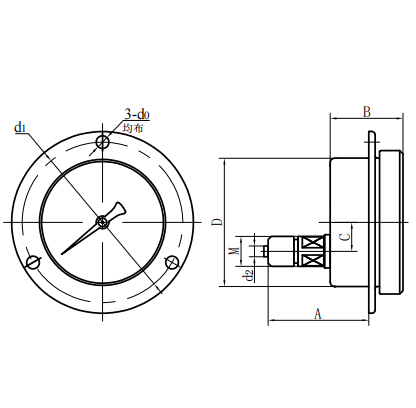

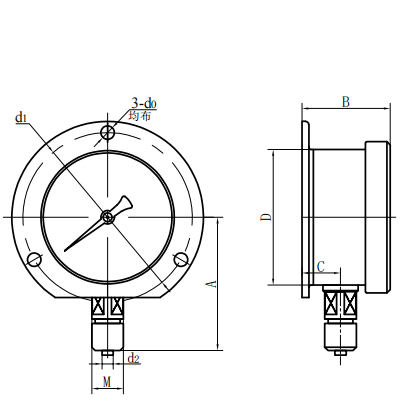

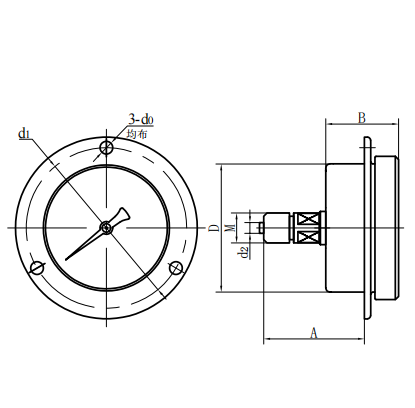

Tipo directo radial (ⅰ) |
Tipo directo excéntrico axial (ⅱ) |
|
Tipo directo concéntrico axial (iii) |
Tipo de inserto excéntrico axial (IV) |
|
Tipo de inserción concéntrica axial (v) |
Tipo convexo radial (vi) |
|
Número de modelo |
Dimensiones generales （ mm ） |
||||||
|
A |
B |
do |
D |
mi |
D2 |
METRO |
|
|
Yeb60 －Ⅰ |
58 |
35 |
11 |
φ 60 |
5 |
φ 4,5 |
M10 × 1 |
|
Yeb60 －Ⅲ |
58 |
35 |
/ |
φ 60 |
5 |
φ 4,5 |
M10 × 1 |
|
|
|
|
|
|
|
|
|
|
Yeb100 －Ⅰ |
93 |
50 |
16,5 |
Φ 100 |
16,5 |
φ 6 |
M20 × 1,5 |
|
Yeb100 －Ⅲ |
85 |
50 |
/ |
Φ 100 |
16,5 |
φ 6 |
M20 × 1,5 |
|
|
|
|
|
|
|
|
|
|
Yeb150 －Ⅰ |
118 |
53 |
18,5 |
φ 150 |
19 |
φ 6 |
M20 × 1,5 |
|
Yeb150 －Ⅲ |
96 |
53 |
/ |
φ 150 |
19 |
φ 6 |
M20 × 1,5 |
|
|
|
|
|
|
|
|
|
