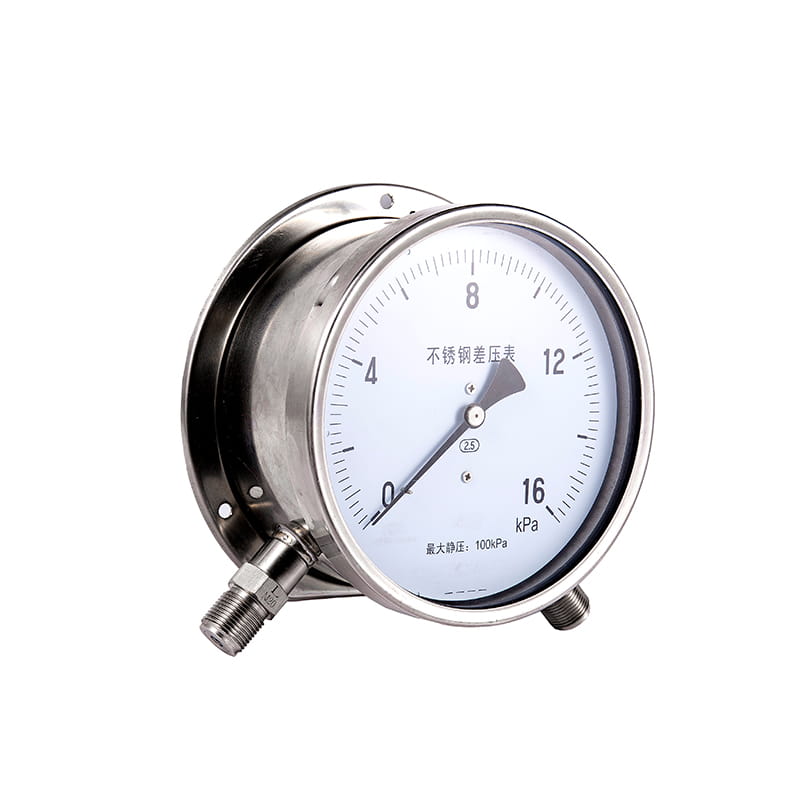

◆ Parámetros técnicos:
| Modelo | Cyb100 | Cyb150 |
| Diámetro nominal | Φ 100 | Φ 150 |
| Tipo de montaje | Convexo radial montado Interfaces paralelas | * | * |
| Convexo radial montado Interfaz de ocho caracteres | / | * |
| Tipo de descarga excéntrica excéntrica | / | * |
| Rango de medición | Presión diferencial Rango de medición KPA | Nominal Presión laboral KPA | Presión diferencial Rango de medición MPA | Nominal Presión laboral MPA |
| 0 ～ 10 | 60 | 0 ～ 0.16 | 1 |
| 0 ～ 16 | 100 | 0 ～ 0.25 | 1.6 |
| 0 ～ 25 | 160 | 0 ～ 0.4 | 2.5 |
| 0 ～ 40 | 250 | 0 ～ 0.6 | 4 |
| 0 ～ 60 | 400 | 0 ～ 1 | 6 |
| 0 ～ 100 | 600 | 0 ～ 1.6 | 10 |
| | | 0 ～ 2.5 | 10 |
| Clase de precisión | 2.5 |
| Hilos ajustados | M20 × 1.5 |
| Use la temperatura ambiente | -40 ℃～ 70 ℃ |
| La temperatura del medio a usar | ≤ 60 ℃ |
| Clasificación de resistencia a la vibración | V · H · 3 |
| Calificación de recinto | IP54 |
| peso | Aproximadamente 1.0 kg |
| Material del sistema de impulso | 0CR17NI12MO2 、 Sus316 |
| carcasa y otros materiales | 1CR18NI9 、 Sus304 |
| Hacer cumplir el estándar | JB/T 12015-2014 |
| Nota: 1 . El hilo conjunto se puede personalizar de acuerdo con los requisitos del usuario. |

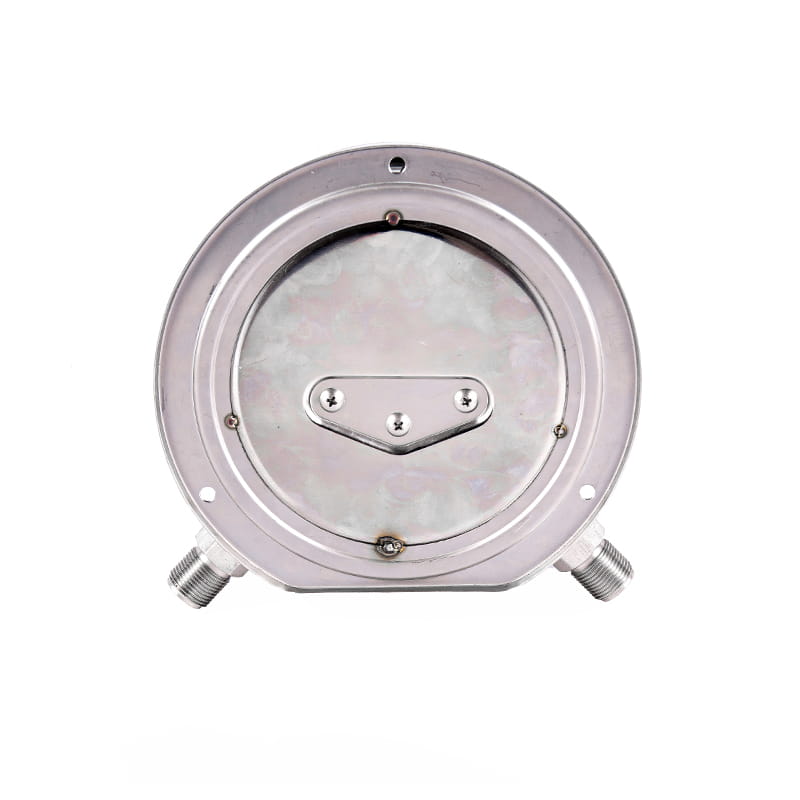

◆ Apariencia y tamaño de instalación:

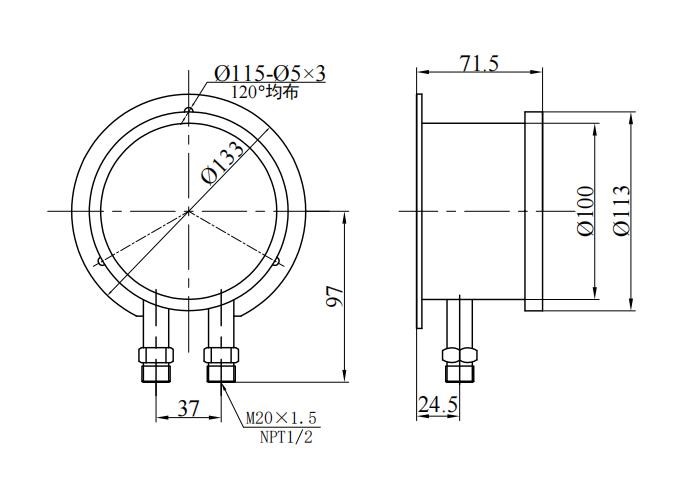

|  Cyb100 Interfaz paralela |  Cyb150 Interfaz paralela |

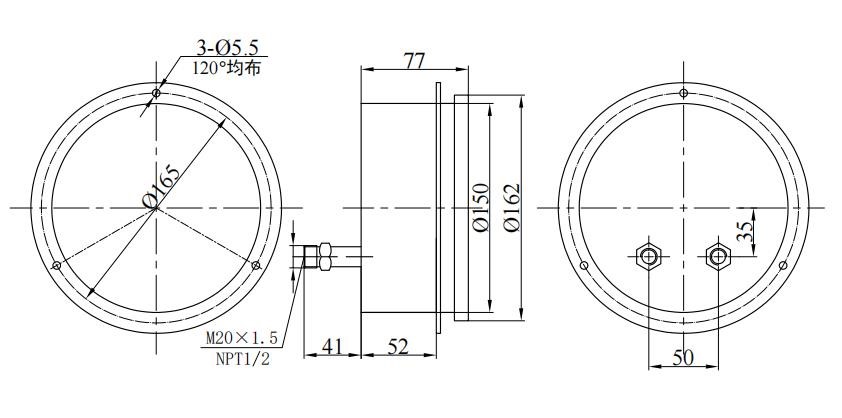

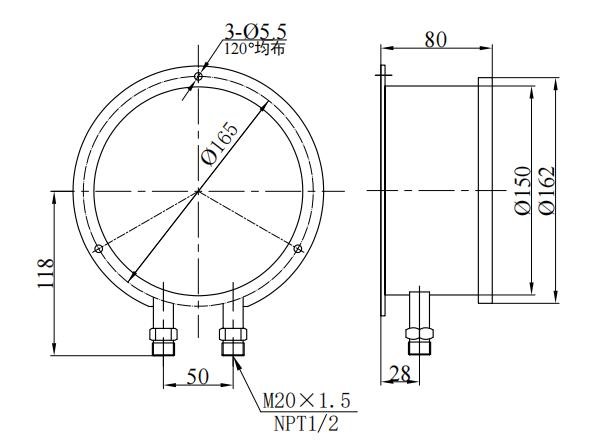

|  Cyb150 Interfaz bazi |  Cyb150 excentricidad axial |
◆ Principio estructural:
El instrumento adopta una estructura de tubo doble Bourdon, es decir, se instalan dos tubos de Bourdon en posiciones simétricas en ambos lados del soporte "I". Las secciones superiores e inferiores del soporte "I" son el extremo móvil y el extremo fijo respectivamente, y el medio está conectado por una pieza de resorte: los dos tubos Bourdon están en estado paralelo, y están conectados con el alto y bajo voltaje juntas en el caso con el caso respectivamente: el mecanismo de transmisión está directamente instalado en el extremo fijo y está conectado con el final del móvil: el fin de la altura de la altura está directamente instalado: el final de la altura está directamente. se fija directamente en el mecanismo de transmisión de engranajes.
◆ Working principle: Based on the pressure sensing element, two Bourdon tubes with the same stiffness are used, so they are forced to produce the same concentrated force under the same measured medium to act on the movable bracket respectively, because the two sides of the spring blade do not produce deflection under the action of equal moment, so the bracket is still in the original position, so that the gear transmission mechanism does not act, so that the pointer is still pointed at the posición cero.
Cuyo se aplican diferentes presiones (generalmente el extremo de alta presión es más alto que el extremo de baja presión) , la fuerza de los dos tubos Bourdon que actúa sobre el soporte móvil no es igual, por lo que el desplazamiento correspondiente se genera respectivamente, y el mecanismo de transmisión del engranaje se impulsa y amplifica, y el valor de presión diferencial entre los dos se indica después del puntero se define.
◆ Precauciones:
1. El El instrumento debe instalarse verticalmente en una posición que esté en el mismo nivel que el punto de medición, de lo contrario, se debe tener en cuenta el error adicional causado por la diferencia de nivel de líquido.
2 . El conector del instrumento marcado con " H " o " "Es el extremo de alto voltaje y el que está marcado" L " o " - "Es el extremo de bajo voltaje, que no se puede revertir durante la instalación.
3 . Cuando el instrumento mide la presión diferencial, el valor de presión diferencial se puede usar dentro de 75% del límite superior del rango de escala, y el valor máximo de presión estática del sistema no debe exceder el valor máximo de presión estática especificado por el instrumento.

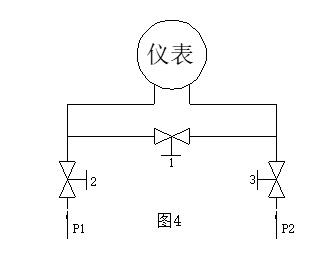

4. Como se muestra en la figura 4 , la válvula de equilibrio (seguridad) (válvula 1 ) deben colocarse frente a los puertos de entrada de alta y baja presión del instrumento durante la instalación, y deben estar en la posición abierta, y la válvula de equilibrio debe cerrarse después de la válvula 2 and válvula 3 están todos abiertos.
5 . Antes de su uso, el instrumento debe verificar cuidadosamente el grado de erosión causado por el medio medido, para no causar daño a la corrosión temprano al tubo de Bourdon.
◆ Instrucciones de pedido:
Al ordenar el instrumento, el usuario debe indicar:
1. Modelo y nombre, rango de presión diferencial, presión estática máxima, unidad de medición, nivel de precisión;
2. Accesorio y material de tubo de Bourdon;
3. Tamaño del hilo de la junta: convencional M20 × 1.5 , Npt1/2 (o designación del cliente);
4. Nota: Tres grupos de válvulas se pueden personalizar en nombre de los usuarios (válvulas 1 ~ 3 en figura 4 )
