El sistema de alarma de monitoreo de gas está diseñado para una seguridad y usabilidad óptimas. Cuenta con una interfaz fácil de usar con alertas audibles y visuales, lo que garantiza una conciencia inmediata de posibles fugas de gas. La pantalla LCD de matriz de 128 x 64 de alta resolución muestra claramente información crítica. Con un peso de aproximadamente 1,5 kg, el dispositivo está hecho de material duradero con fundición de aluminio, proporcionando propiedades a prueba de explosión y anticorrosión. Sus dimensiones compactas (200 × 160 × 80 mm) permiten una fácil instalación en diversos configuraciones. Este sistema es esencial para instalaciones industriales, laboratorios y edificios residenciales, promoviendo la seguridad y el cumplimiento de las regulaciones al monitorear continuamente los niveles de gas.
Parámetros técnicos del producto y características funcionales
1. Suministro de potencia: DC24V
2. Output: Estándar 4 ~ 20 mA Salida de señal /485 Salida de comunicación
3. range: 0 ~ 100%lel (gas combustible); 0 ~ 1000ppm (gas tóxico); 0 ~ 30%vol (oxígeno)
4.Con interfaz de salida activa de alarma y luz de luz independiente
5.128*64 Pantalla LCD de matriz de recuento alto, diseño único de personajes grandes, números claros
6. Dos valores de alarma están diseñados para facilitar el control separado de la alerta temprana y la alarma
7. Función de control remoto aferrado, operación remota conveniente
8. El valor de visualización y 4 ~ 20 mA se pueden calibrar en el sitio, lo cual es conveniente para ajustar y mejorar la precisión del instrumento
9.Dimensiones: 200 × 160 × 80 mm (L × W × H)
10. Material de la carcasa: aluminio fundido, a prueba de explosión y anticorrosión
11. Peso: ≈ 1.5 kg (peso neto del instrumento)
12. Marca a prueba de explosión: EX D IIC T6 GB
Estructura de forma y terminal

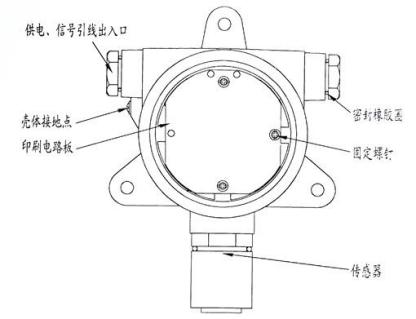

El diagrama de la estructura del esquema se muestra en la Figura 3:

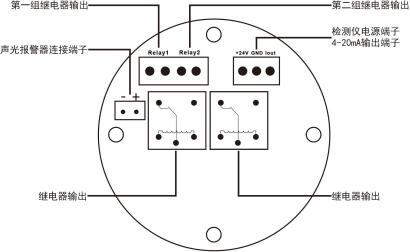

La Figura 4 muestra la descripción del Bloque de terminal de placa base del transmisor de detección de gases:
