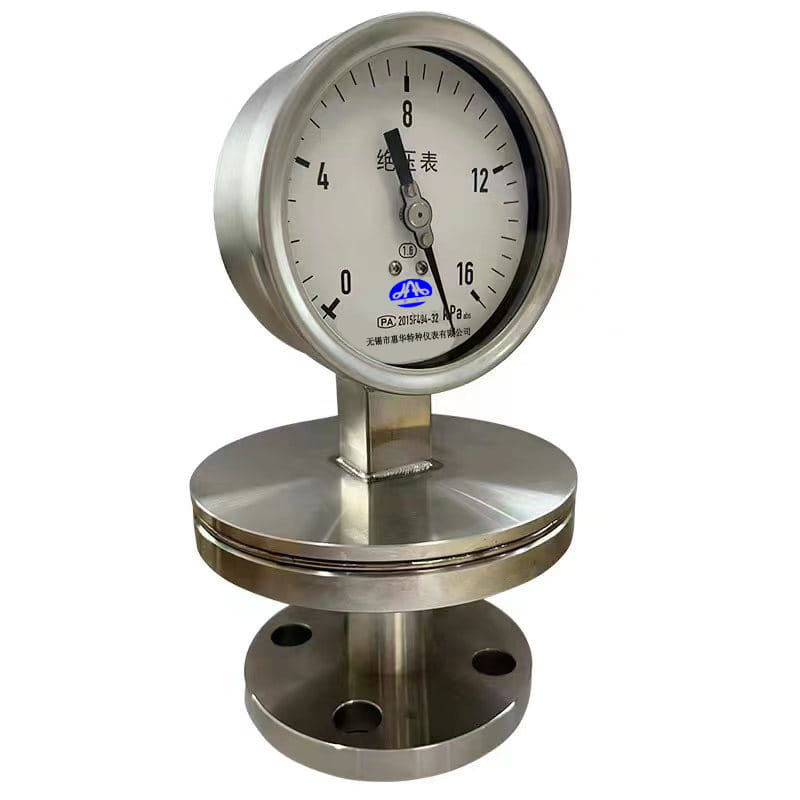

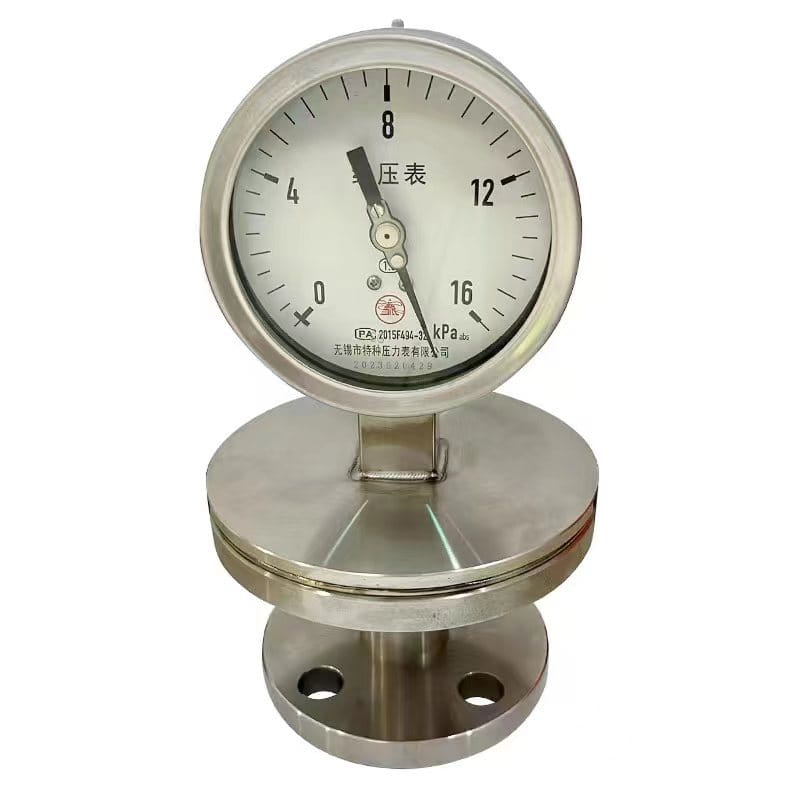

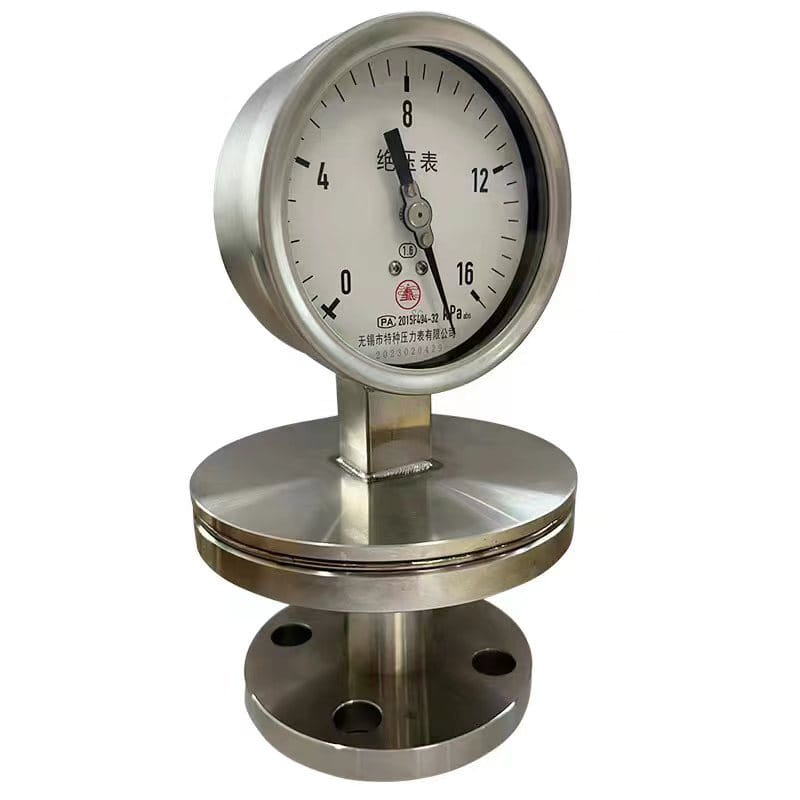

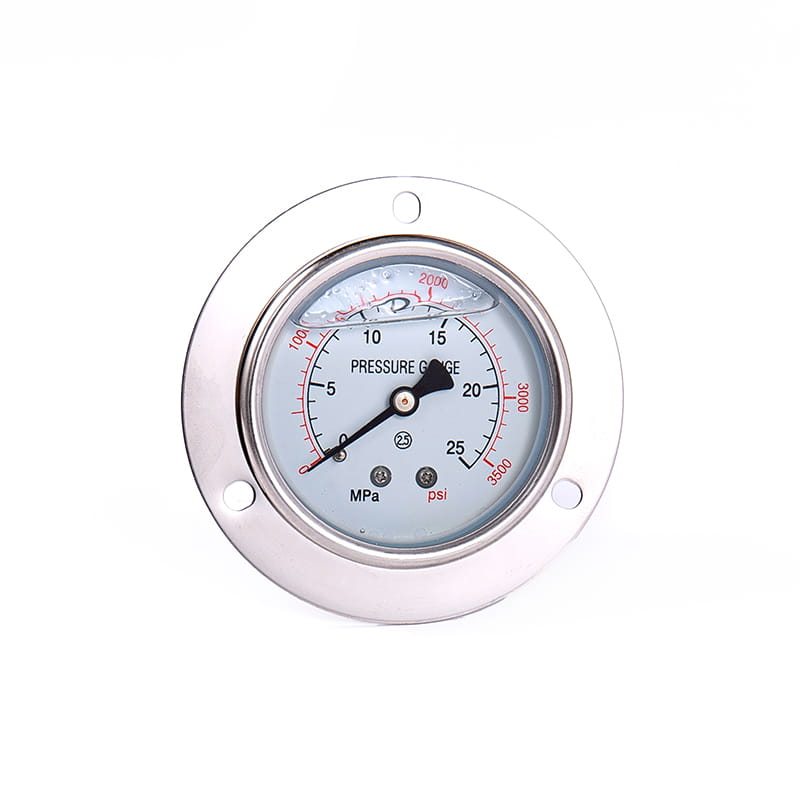

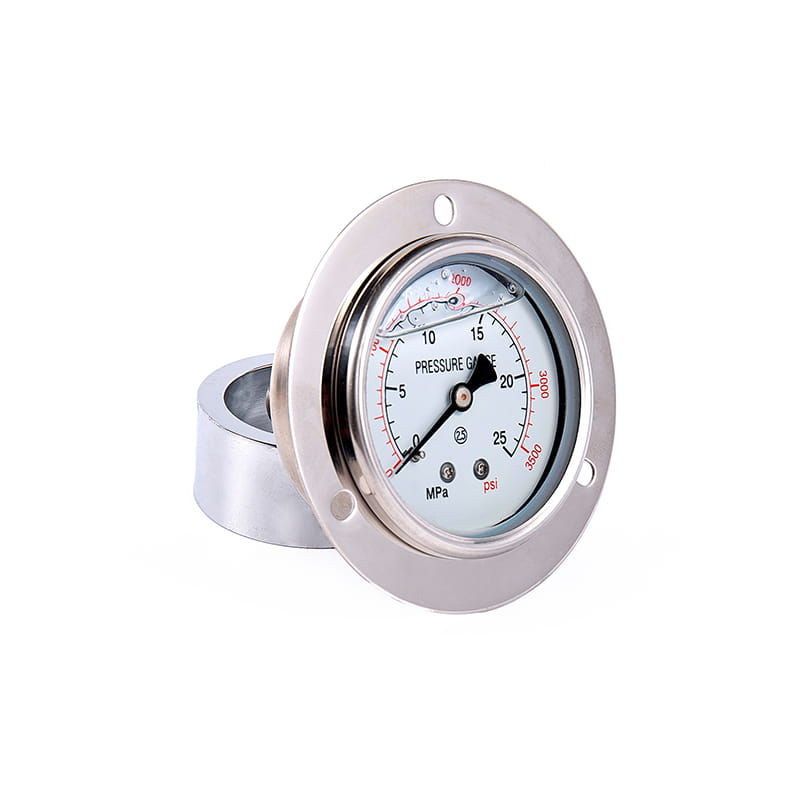

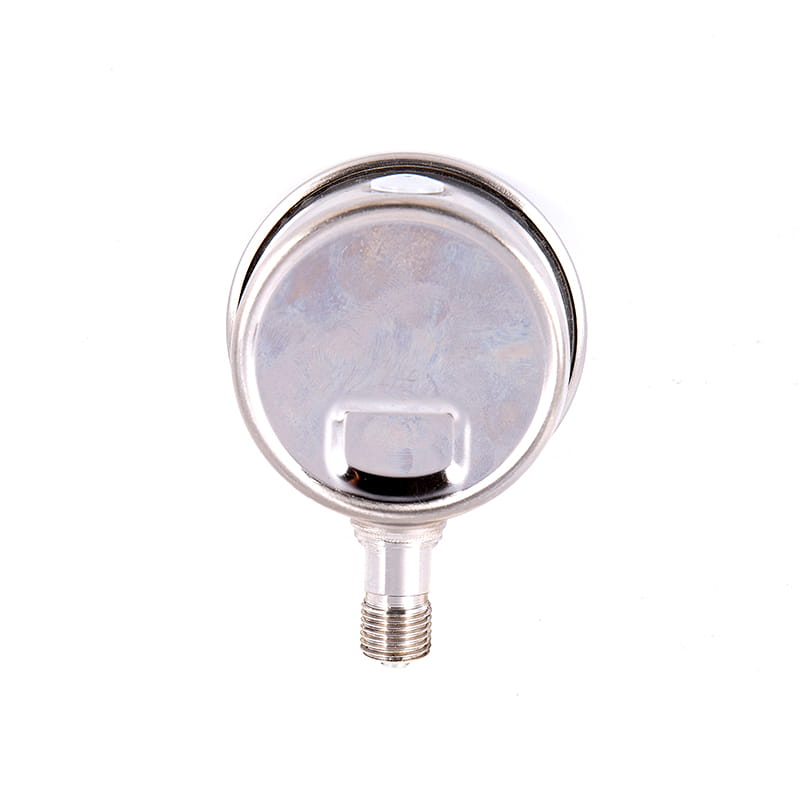

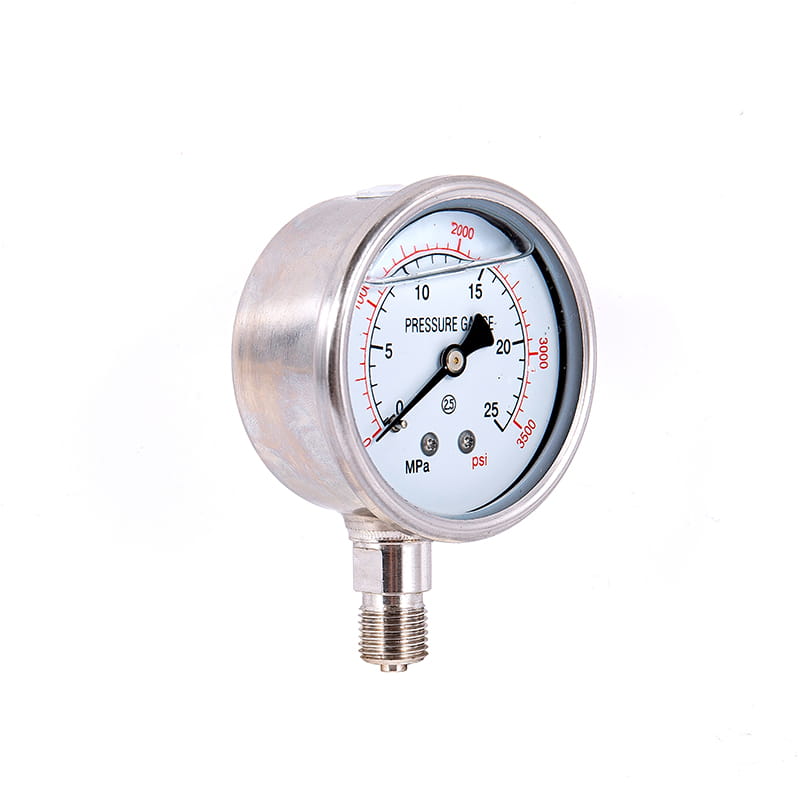

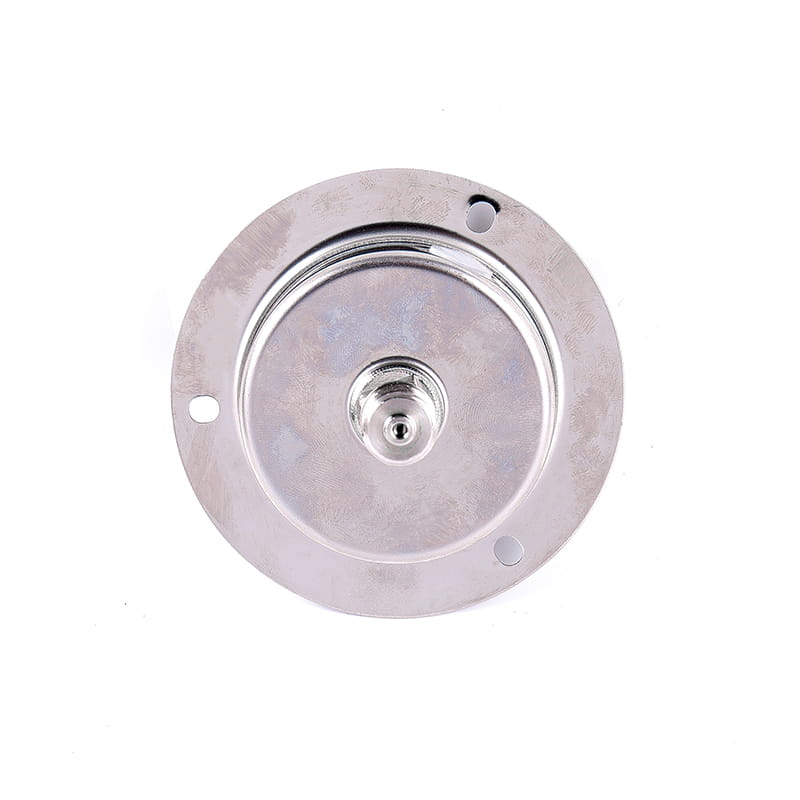

◆ Modelo: YJY100 YJY150
◆ Uso: la presión absoluta se refiere a la presión que es más alta que la presión absoluta cero con la presión absoluta cero (vacío absoluto) como referencia. El valor de presión absoluto puede expresarse mediante la siguiente fórmula:
Valor de presión absoluta = valor de vacío (presión negativa) valor de presión atmosférica
El manómetro absoluto se usa principalmente para monitorear o medir la presión absoluta en algunos equipos de vacío (por ejemplo, maquinaria de envasado de vacío, equipos para monitorear la presión de condensación y la presión de vapor del líquido, etc.).
◆ Presión de trabajo: la carga estática se usa hasta 3/4 del valor límite superior de la medición, la carga de intercambio se usa hasta 2/3 del valor límite superior de la medición, y la presión de corto tiempo se usa hasta el valor límite superior de la medición.
◆ Parámetros técnicos ：
|
número de modelo |
Yjy100 |
Yjy150 |
|
|
Diámetro nominal |
Φ 100 |
Φ 150 |
|
|
Formulario de instalación |
Ⅰ |
* |
* |
|
Ⅱ |
* |
* |
|
|
Ⅳ |
* |
* |
|
|
Ⅵ |
* |
* |
|
|
Hilo del conector |
M20 × 1,5 |
||
|
Clase de precisión |
0.4 ； 1.0 ； 1.6 ； 2.5 |
||
|
Rango de medición （ MPA ） |
0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 |
||
|
Condiciones ambientales de uso |
temperatura: -40 ℃～ 70 ℃（ Clase de precisión: 0.4 ） -50 ℃～ 160 ℃（ Clase de precisión: 1.0 ~ 2.5 ） humedad relativa ： ≦ 80 % |
||
|
calificación de vibración |
V · H · 2 ； V · H · 3 |
||
|
clase de protección |
IP65 |
||
|
Normas de implementación |
|
||
|
Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. |
|||

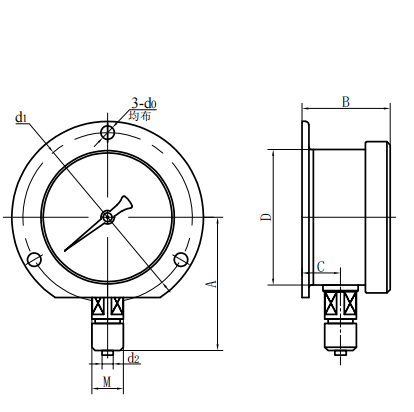

◆ Dimensiones externas:
|

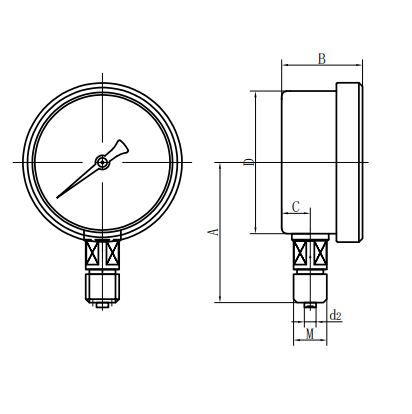

Tipo directo radial (ⅰ) |
Tipo directo excéntrico axial (ⅱ) |
|

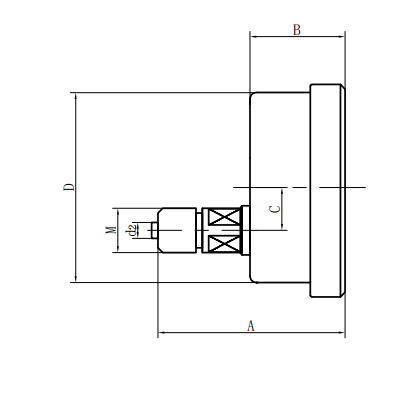

Tipo directo concéntrico axial (iii) |

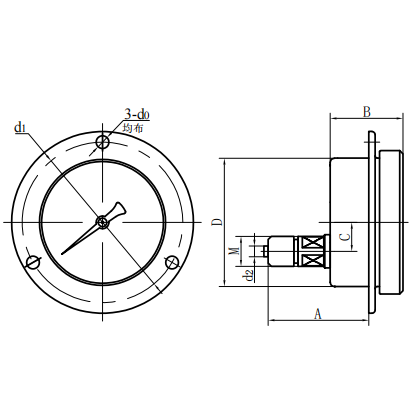

Tipo de inserción excéntrica axial (iv) |
|
número de modelo |
Dimensiones generales （ mm ） |
|||||||
|
A |
B |
do |
D |
d0 |
D1 |
D2 |
METRO |
|
|
Yjy100 －Ⅰ |
90 |
48 |
15 |
Φ 100 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
Yjy100 －Ⅱ |
83 |
44 |
34 |
Φ 100 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
Yjy100 －Ⅳ |
68 |
44 |
34 |
Φ 100 |
Φ 6 |
Φ 118 |
Φ 6 |
M20 × 1,5 |
|
Yjy100 －Ⅵ |
90 |
48 |
15 |
Φ 100 |
Φ 6 |
Φ 118 |
Φ 6 |
M20 × 1,5 |
|
Yjy150 －Ⅰ |
117 |
51 |
16.5 |
Φ 150 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
Yjy150 －Ⅱ |
92 |
52 |
55 |
Φ 150 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
Yjy150 －Ⅳ |
69 |
52 |
55 |
Φ 150 |
Φ 6 |
Φ 165 |
Φ 6 |
M20 × 1,5 |
|
Yjy150 －Ⅵ |
117 |
53 |
28 |
Φ 150 |
Φ 6 |
Φ 165 |
Φ 6 |
M20 × 1,5 |
