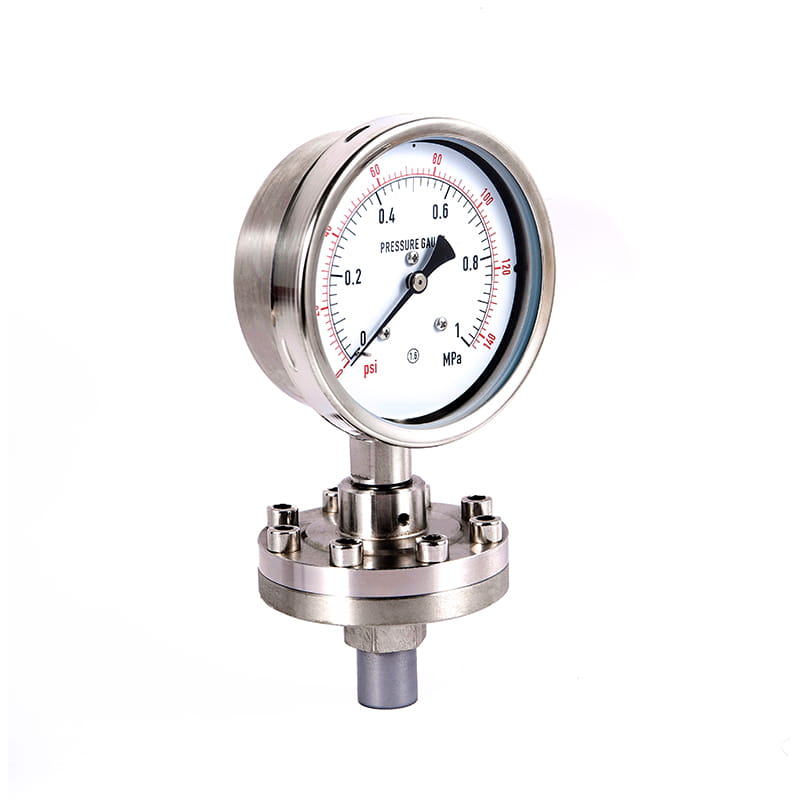

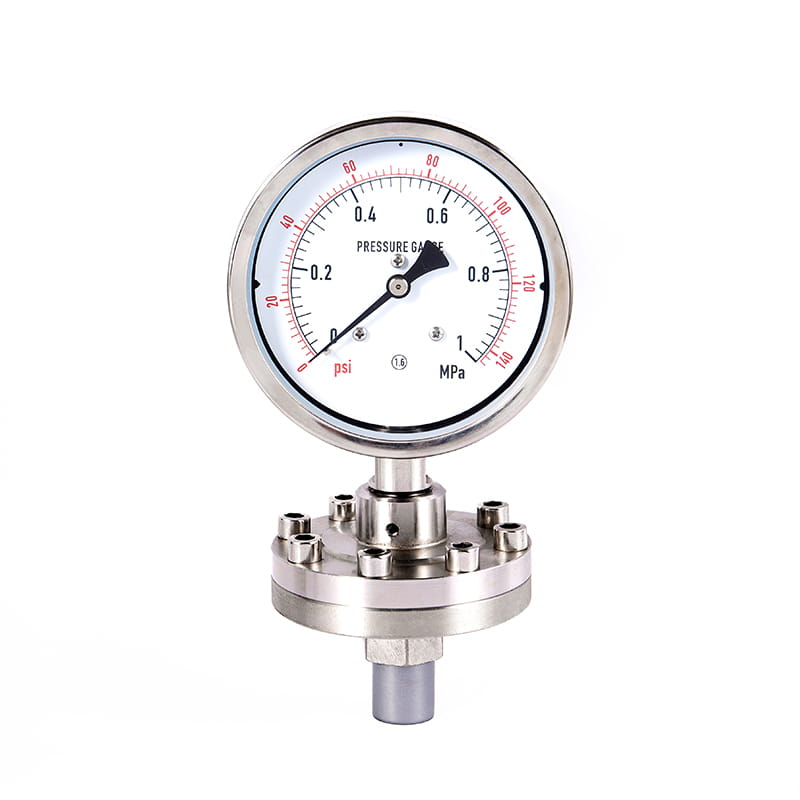

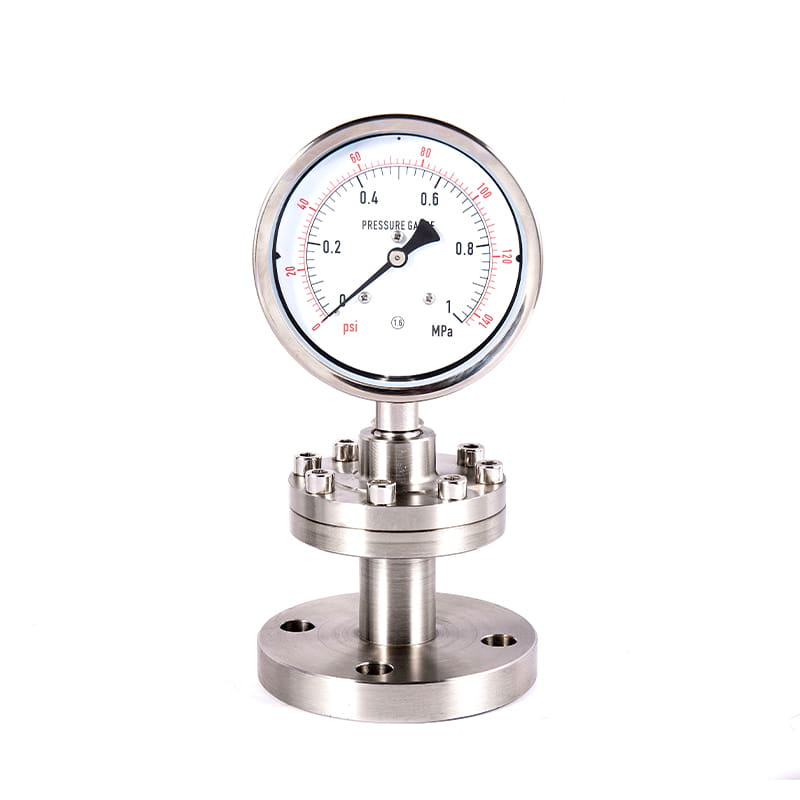

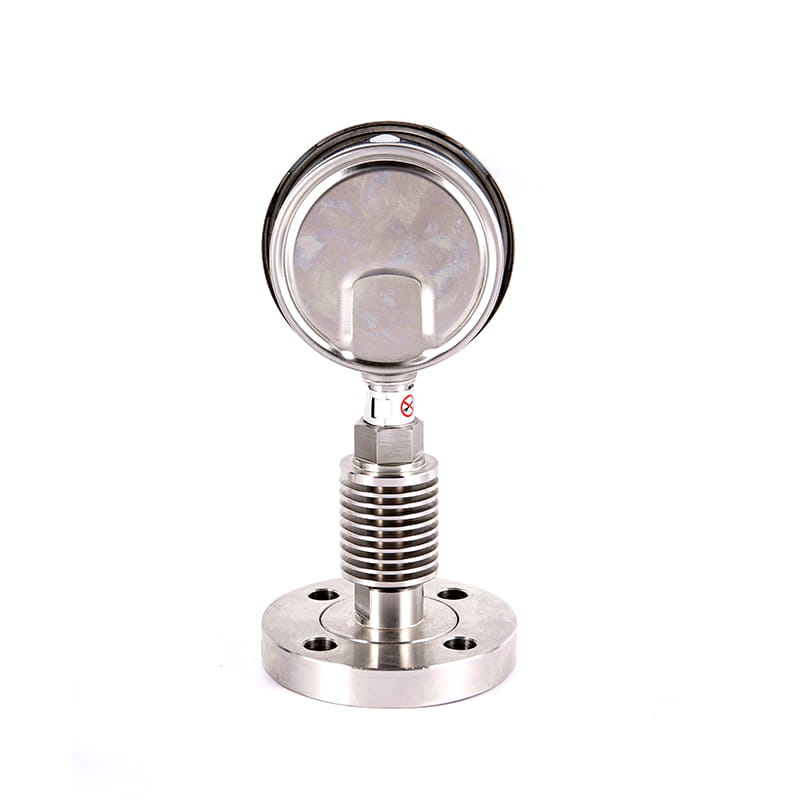

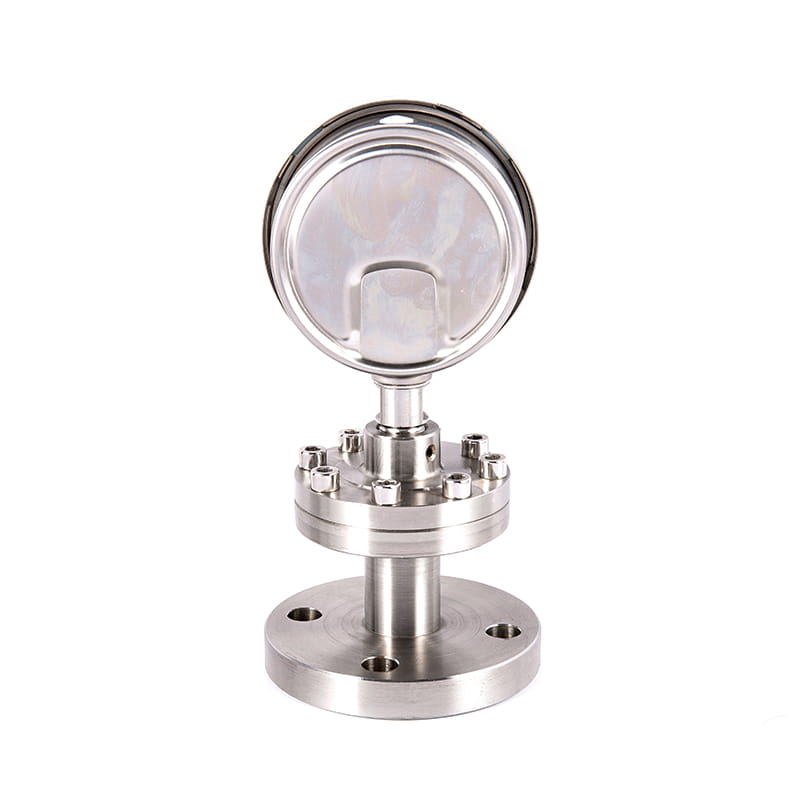

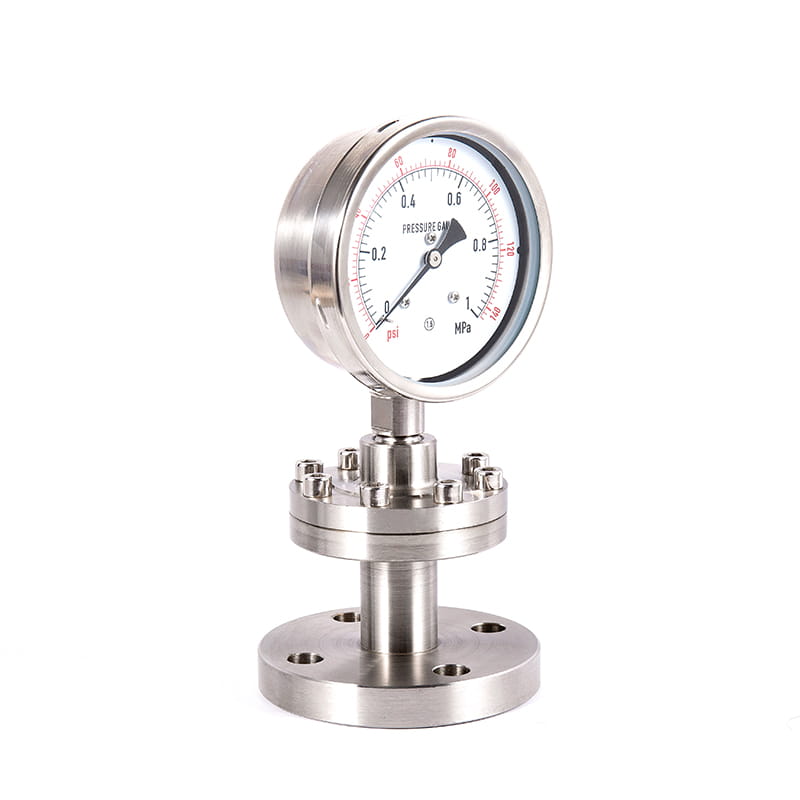

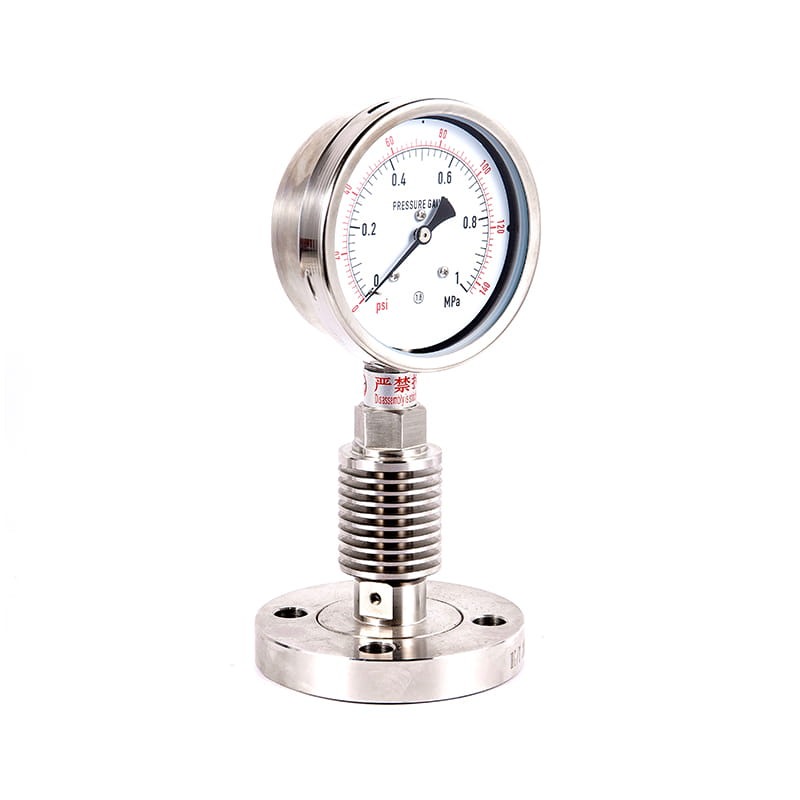

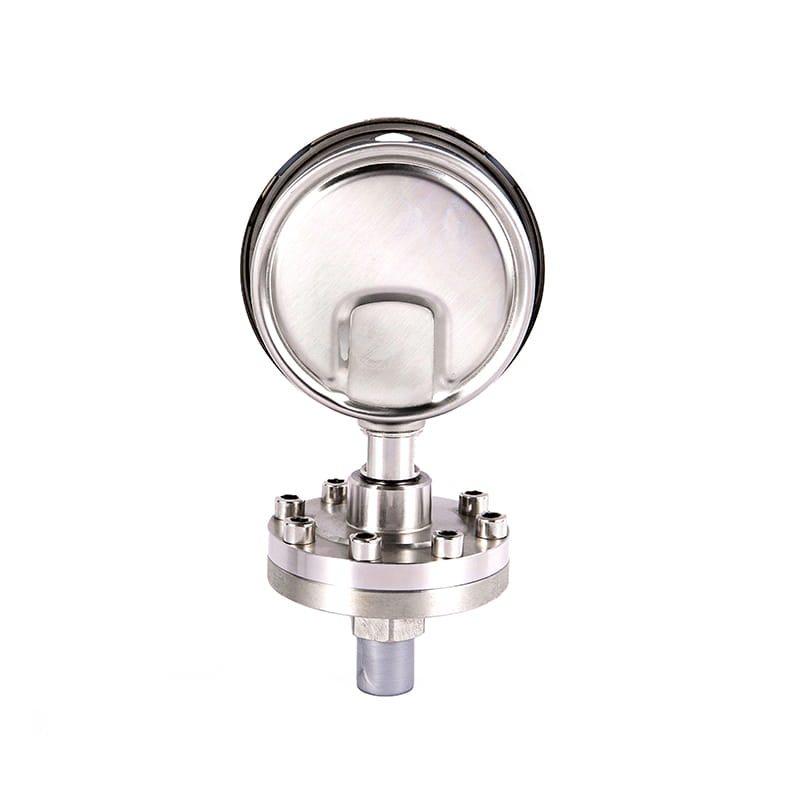

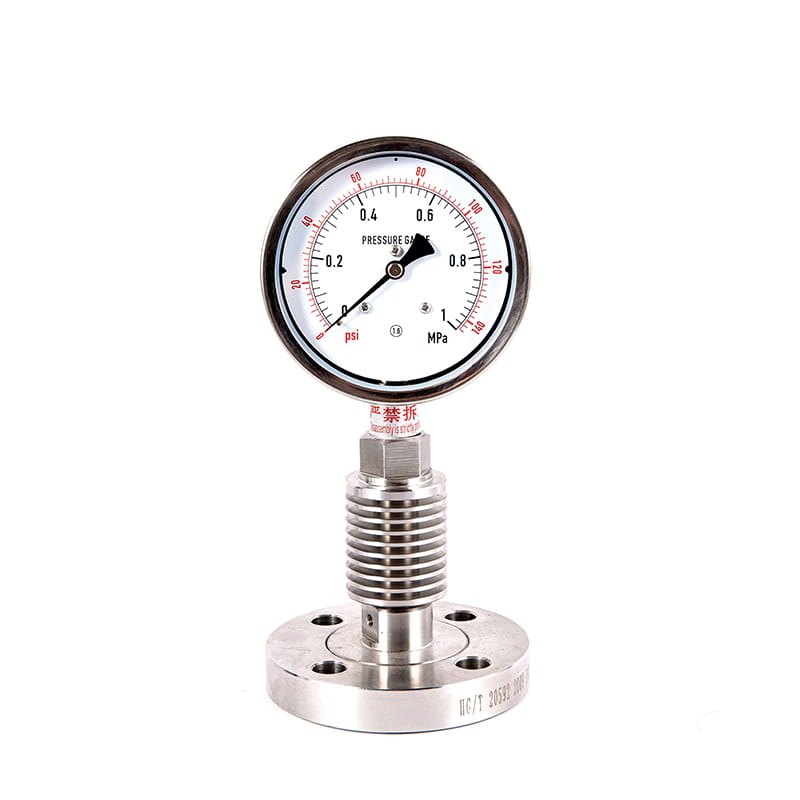

◆ Modelo: Y¨-ML Y¨-MF Y¨-MG Y¨-MZ Y¨-MK Y¨-MN Y¨-MS
◆ Aplicación: debido a la estructura de medición indirecta, el medidor de presión del diafragma es adecuado para medir la presión de líquidos, gases o sólidos fluidos granulares con alta viscosidad, fácil de cristalizar, corrosión fuerte y alta temperatura. El diafragma de aislamiento tiene una variedad de materiales para adaptarse a una variedad de diferentes medios corrosivos.
Estos instrumentos se utilizan principalmente en fibra química, fibra sintética, petróleo, teñido, álcali, ácido, alimentos, medicina, construcción, minería, fundición y otras industrias.
El cabezal de calibre de este tipo de instrumento se puede usar en una variedad de series: medidor de presión general, medidor de presión resistente a los choques, una variedad de medidores de presión de contacto eléctrico, una variedad de medidores de presión de contacto eléctricos resistentes a los choques, transmisor de presión, medidor de presión remoto, medidor de presión digital, controlador de presión, etc.
◆ Principio de estructura:
Este instrumento es una medición indirecta. La deformación del diafragma de aislamiento bajo la presión del medio medido, el líquido de sellado se presuriza y la presión se transmite a la presión.
El líquido de sellado se presuriza y la presión se realiza al instrumento de detección, que muestra el valor de la presión media medida.
◆ Parámetros técnicos ：
| Modelo de cabeza de medidor | Varios tipos de instrumentos de presión, transmisores de presión, controladores de presión, etc. | |||
| Clase de precisión | 1.6 ； 2.5 | |||
| Clase de precisión （ MPA ） | 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Material de diafragma | apodos | Material | apodos | Material |
| 1 | 0CR18NI12MO2 | 5 | Hastelloy C (H276C) | |
| 2 | Sus304 | 6 | Monel Alloy (CU30NI70) | |
| 3 | Sus316 | 7 | Tantalum (TA) | |
| 4 | Sus316l | 8 | Fluoroplástico (PTFE) | |
| Material aislador | 1CR18NI9; 304; 316; 316L; F4; PVC, etc. | |||
| Material de la junta de sellado | NBR; Caucho de silicona médica; Ptfe; Grafito; Fluoroelastómero; etc. | |||
| Llenado de líquido de conducción | Aceite de silicona metil, aceite vegetal, glicerina, aceite fluorado, etc. | |||
| efecto de temperatura | Debido a que la expansión térmica del fluido conductivo y la rigidez del diafragma están relacionados con la temperatura, el valor de error es 0.1%/° C cuando la temperatura de funcionamiento se desvía de 20 ± 5 ° C. | |||
| protección contra la corrosión | Esta actuación incluye las características de corrosión del medio ambiente y el medio de medición, y el material del aislador, la lámina de diafragma y la lavadora de sellado se pueden seleccionar de acuerdo con las condiciones de uso. | |||
| diferencia de nivel | Manejo de presión de diafragma conectado a la manguera En la instalación Si el punto de medición y el medidor de presión están a diferentes alturas, su diferencia de nivel de líquido generada por la diferencia de presión △ P afectará el valor medido del instrumento, la fórmula es: △ P = Gravedad específica del líquido de sellado × Diferencia de nivel de líquido. | |||
| Normas de implementación | JB/T 8624 | |||
| Nota: 1, el subproceso del conector se puede personalizar de acuerdo con los requisitos del usuario; 2 、 La brida de conexión se puede personalizar de acuerdo con los requisitos de los requisitos del usuario estándar de brida. | ||||

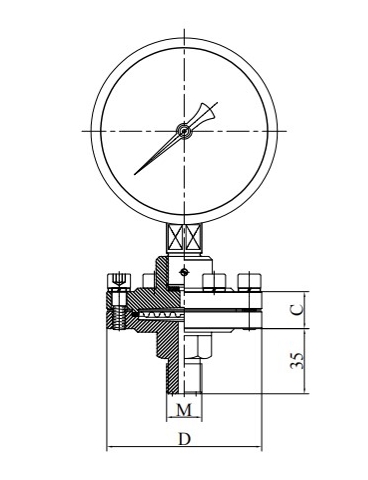

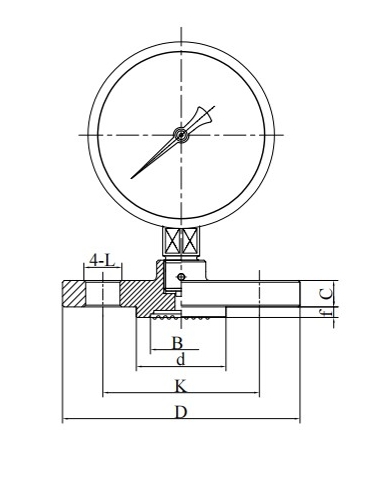

◆ Tamaño del aislador Tamaño y esquema de instalación:
| (Ml) interfaz roscada | (Mf) brida de cara abierta |
