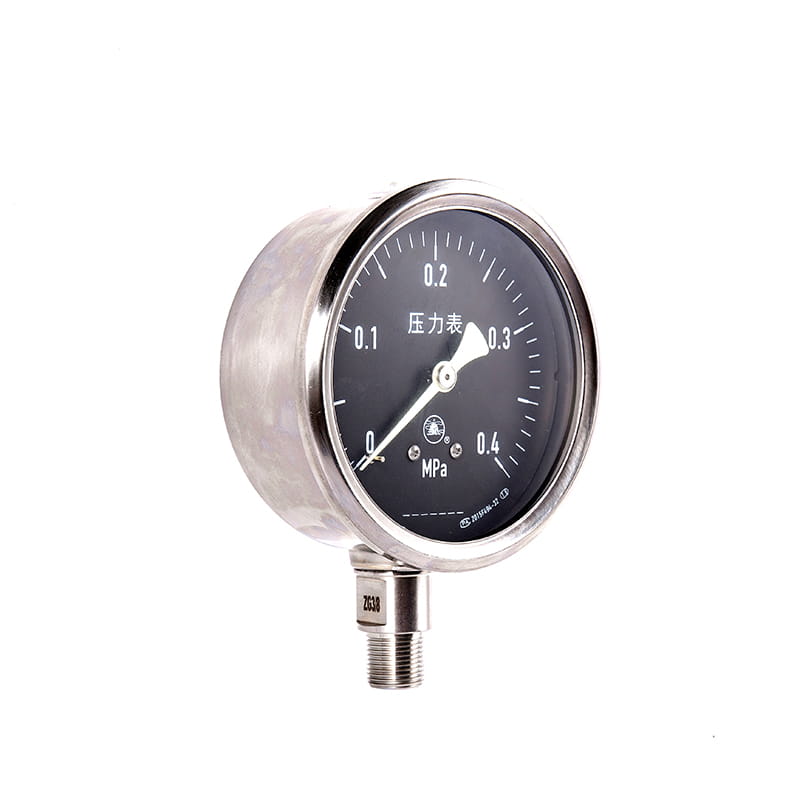

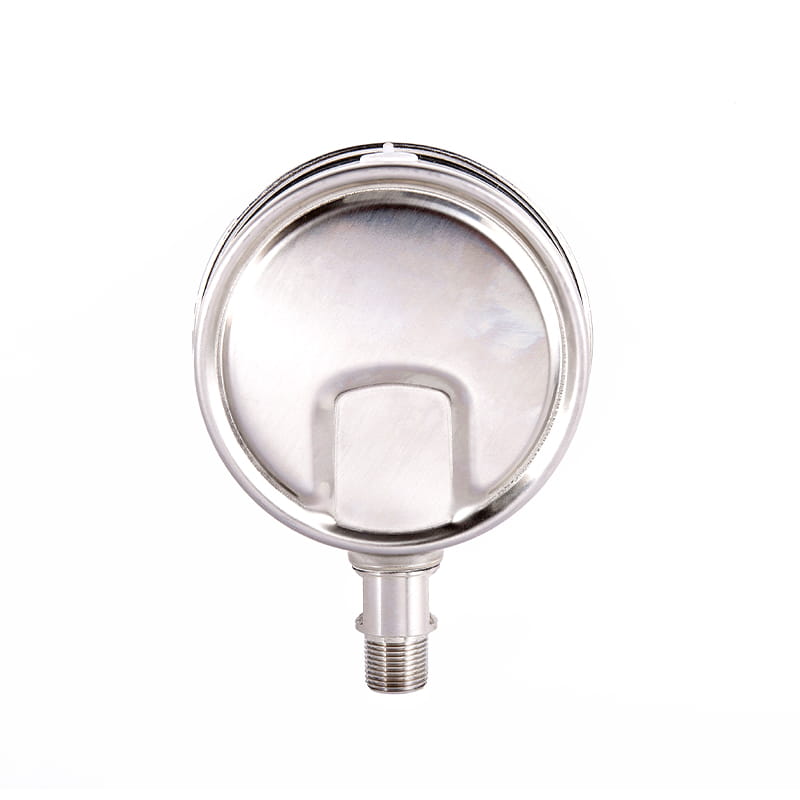

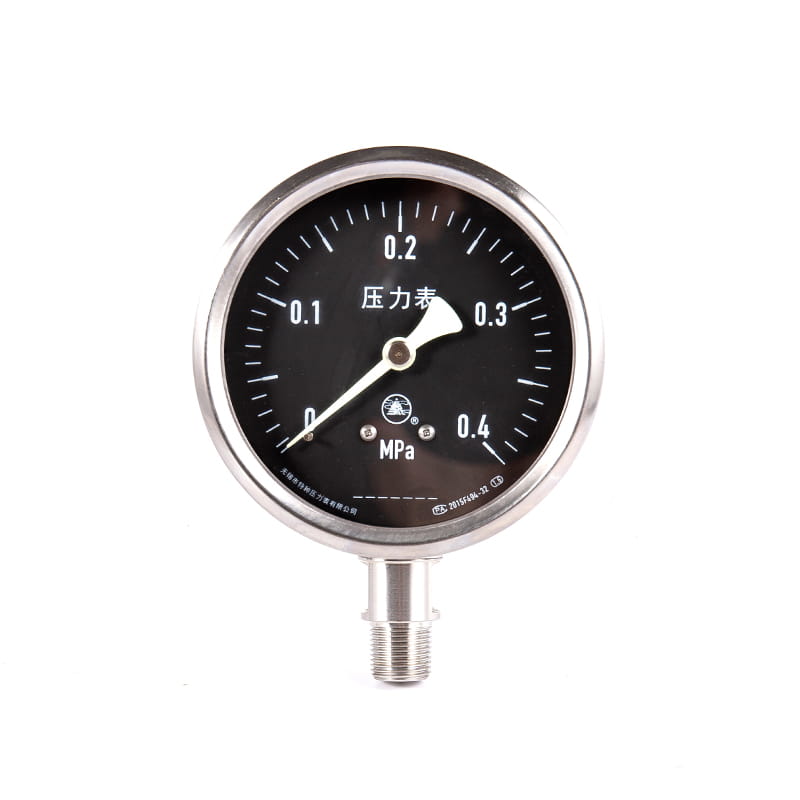

◆ Modelo: YC40 YC50 YC60 YC75 YC100 YC150
◆ Uso: esta serie de instrumentos es adecuada para medir la presión del líquido, el gas, el vapor y otros medios fluidos sin peligro de explosión, cristalización o solidificación en barcos y equipos relacionados.
Esta serie de instrumentos tiene tipo luminoso, en la escala principal del dial y el extremo frontal del puntero está recubierto con un agente luminoso permanente activo o pasivo, por lo que el valor de presión se puede leer claramente en la oscuridad.
La concha de esta serie de instrumentos está completamente sellada y tiene una cierta resistencia a la corrosión del agua de mar, protegiendo así los componentes internos del instrumento del daño y la corrosión por las olas y el agua de mar.
Esta serie de instrumentos también se puede llenar con aceite de amortiguación de baja viscosidad en la carcasa, con la capacidad de resistir la vibración del entorno de trabajo causado por el mal tiempo en el mar y la pulsación de presión media.
Esta serie de instrumentos se usa principalmente en envío en alta mar, campos de petróleo y gas en alta mar, plataformas de perforación en alta mar, minería de fondo marino, navegación interno y otras industrias.
◆ Parámetros técnicos ：
| Número de modelo | YLM60 | YLM100 | YLM150 | |
| Diámetro nominal | Φ 60 | Φ 100 | Φ 150 | |
| Tipo de montaje | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Hilo del conector | M14 × 1.5 | M20 × 1.5 | ||
| Clase de precisión | 2.5 | 1.6 | ||
| Rango de medición （ MPA ） | Vacante: -0.1 ～ 0 Vacú de presión: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Condiciones ambientales de uso | temperatura: -40 ℃～ 70 ℃ |
| calificación de vibración | Tipo normal: V · H · 3 ； Tipo sísmico (tipo lleno de líquido): V · H · 4 |
| Material de tubo de Borden | QSN4-0.3 、 OCR18NI12MO2TI |
| Material de caja y conector | 1CR18NI9TI ； Sus304 |
| clase de protección | IP65 |
| Normas de implementación | GB/T 1226 ； JB/T 6804 |
| Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. | |

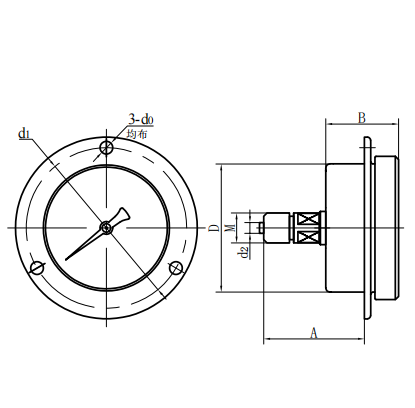

◆ Dimensiones externas:

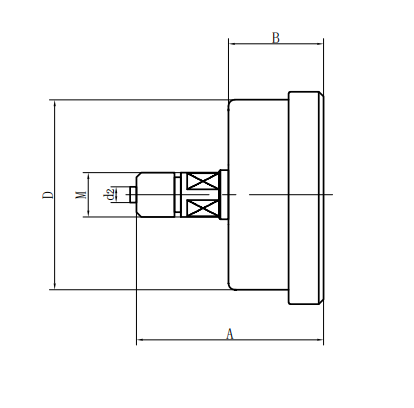

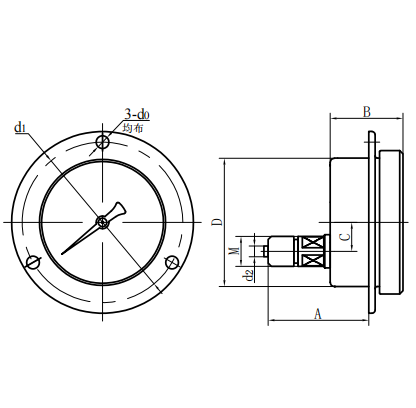

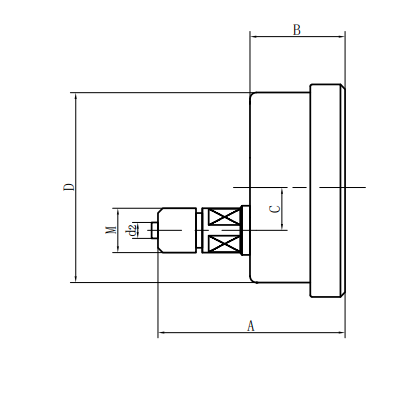

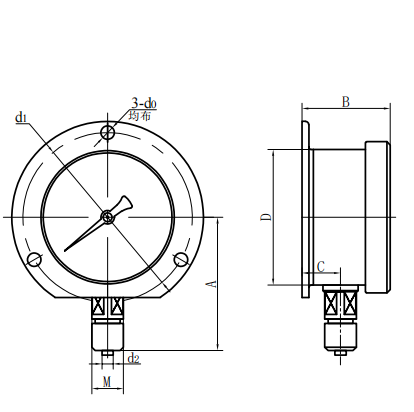

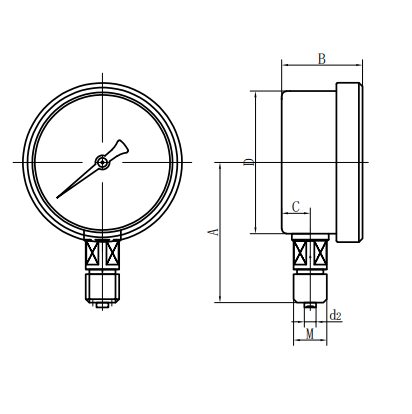

| Tipo directo radial (ⅰ) | Tipo directo excéntrico axial (ⅱ) |
| Tipo directo concéntrico axial (iii) | Tipo de inserto excéntrico axial (IV) |
| Tipo de inserción concéntrica axial (v) | Tipo convexo radial (vi) |
| número de modelo | Dimensiones generales (mm) | |||||||
| A | B | do | D | d0 | D1 | D2 | METRO | |
| YC60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YC60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YC60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YC60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YC100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YC100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YC150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YC150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YC150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
