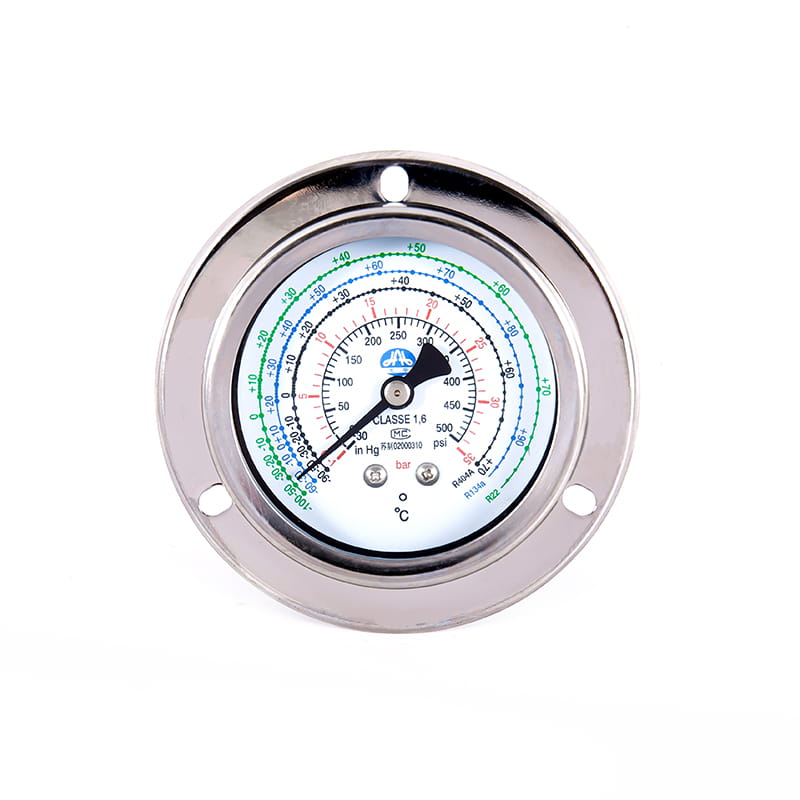

◆ Modelo: YLM60 YLM100 YLM150

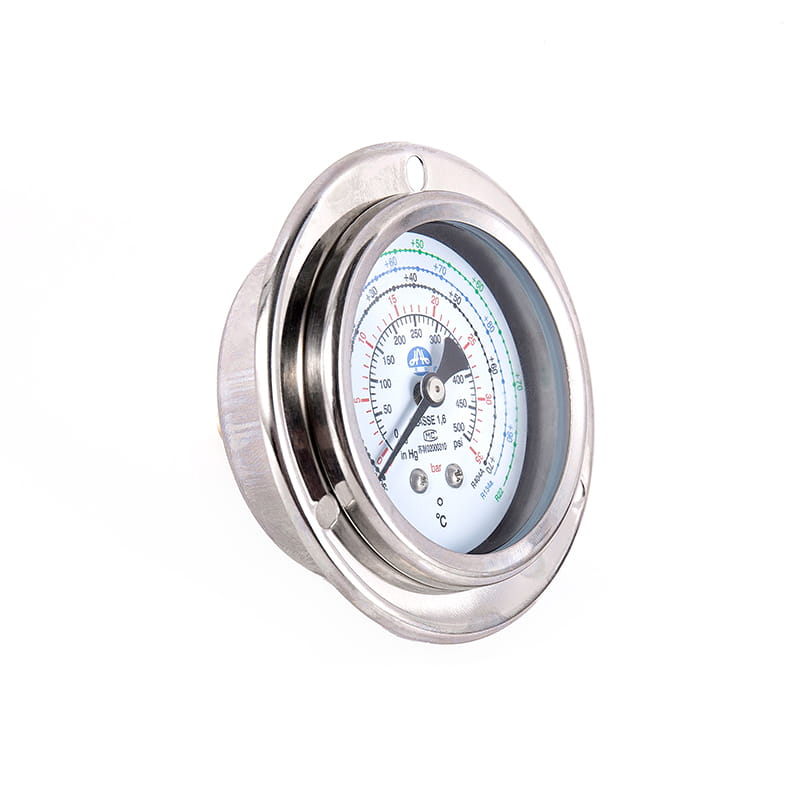

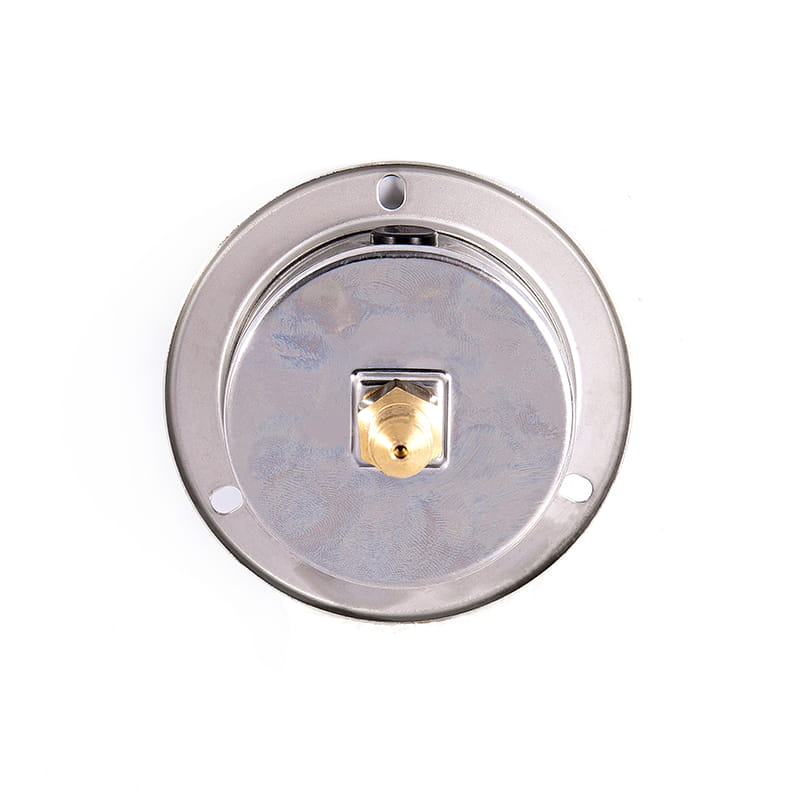

◆ Aplicación: esta serie de instrumentos son instrumentos especiales para detectar medio de refrigerante a baja temperatura o especial, utilizada principalmente en refrigerador de aire acondicionado, enfriador de agua, secador de aire o sistema de grupo de medidores de refrigerante de ensamblaje.
También puede hacer diferentes paneles de marcas de refrigerantes de acuerdo con los requisitos de los clientes, y hay muchos tipos de gorras y casos (estilo suizo) para que los clientes lo elijan.
Debido al diseño optimizado del conector y las consideraciones especiales en la selección de materiales de soldadura y componentes de detección de presión, esta serie de productos tiene excelentes características del pulso anti-la presión anti-presión y la antivibración, por lo que la calidad del instrumento se mejora enormemente, y la mal funcionamiento y la pérdida del sistema de refrigeración debido a los problemas de calidad del producto se eliminan. .
◆ Parámetros técnicos ：
|
Número de modelo |
YLM60 |
YLM100 |
YLM150 |
|
|
Diámetro nominal |
Φ 60 |
Φ 100 |
Φ 150 |
|
|
Tipo de montaje |
Ⅰ |
* |
* |
* |
|
Ⅱ |
* |
* |
* |
|
|
Ⅲ |
* |
/ |
/ |
|
|
Ⅳ |
* |
* |
* |
|
|
Ⅴ |
* |
/ |
/ |
|
|
Ⅵ |
* |
* |
* |
|
|
Hilo del conector |
M14 × 1,5 |
M20 × 1,5 |
||
|
Clase de precisión |
2,5 |
1,6 |
||
|
Rango de medición （ MPA ） |
Bajo voltaje: （－ 30 ~ 0 …… 15 ） kg ， 1.8MPA opresivo:( 0 ~ 35 ） kg ， 3.8MPA |
|||
|
Especificación de tipo de medios |
R134A 、 R22A 、 R404A 、 R407A |
|||
|
Condiciones ambientales de uso |
temperatura: -20 ℃～ 60 ℃； Humedad relativa: ≤ 80 % |
|||
|
calificación de vibración |
V · H · 3 |
|||
|
clase de protección |
IP54 |
|||
|
Normas de implementación |
GB/T 1226 |
|||
|
Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. |
||||
◆ Dimensiones externas:
|

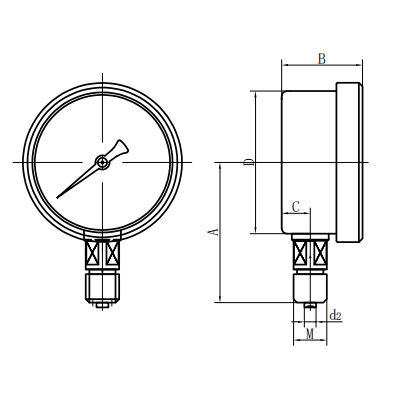

Tipo directo radial (ⅰ) |
Tipo directo excéntrico axial (ⅱ) |
|

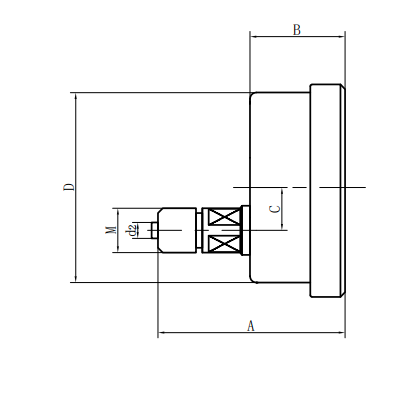

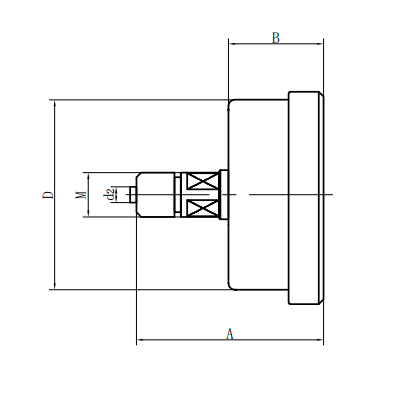

Tipo directo concéntrico axial (iii) |

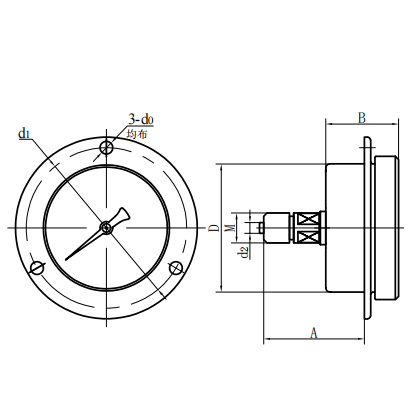

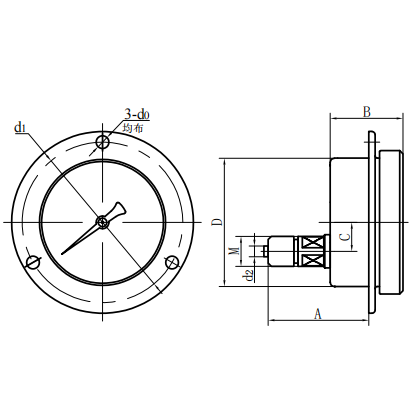

Tipo de inserto excéntrico axial (IV) |
|
Tipo de inserción concéntrica axial (v) |

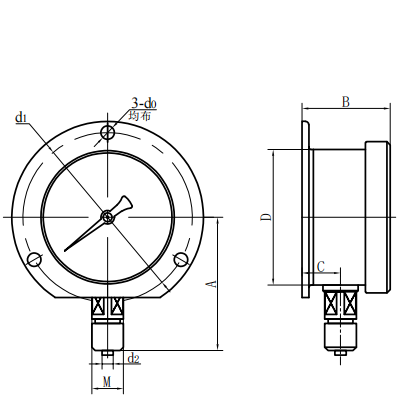

Tipo convexo radial (vi) |
|
Número de modelo |
Dimensiones generales （ mm ） |
|||||||
|
A |
B |
do |
D |
d0 |
D1 |
D2 |
METRO |
|
|
YLM60 －Ⅰ |
56 |
33 |
11 |
Φ 60 |
/ |
/ |
Φ 5 |
M14 × 1,5 |
|
YLM60 －Ⅱ |
61 |
32,5 |
18 |
Φ 60 |
/ |
/ |
|
|
|
YLM60 －Ⅲ |
61 |
32,5 |
/ |
Φ 60 |
/ |
/ |
Φ 5 |
M14 × 1,5 |
|
YLM60 －Ⅳ |
55 |
32,5 |
18 |
Φ 60 |
Φ 5 |
Φ 75 |
|
|
|
YLM60 －Ⅴ |
55 |
32,5 |
/ |
Φ 60 |
Φ 5 |
Φ 75 |
Φ 5 |
M14 × 1,5 |
|
YLM60 －Ⅵ |
56 |
33 |
11 |
Φ 60 |
Φ 5 |
Φ 75 |
Φ 5 |
M14 × 1,5 |
|
YLM100 －Ⅰ |
90 |
48 |
15 |
Φ 100 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YLM100 －Ⅱ |
83 |
44 |
34 |
Φ 100 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YLM100 －Ⅳ |
68 |
44 |
34 |
Φ 100 |
Φ 6 |
Φ 118 |
Φ 6 |
M20 × 1,5 |
|
YLM100 －Ⅵ |
90 |
48 |
15 |
Φ 100 |
Φ 6 |
Φ 118 |
Φ 6 |
M20 × 1,5 |
|
YLM150 －Ⅰ |
117 |
51 |
16.5 |
Φ 150 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YLM150 －Ⅱ |
92 |
52 |
55 |
Φ 150 |
/ |
/ |
Φ 6 |
M20 × 1,5 |
|
YLM150 －Ⅳ |
69 |
52 |
55 |
Φ 150 |
Φ 6 |
Φ 165 |
Φ 6 |
M20 × 1,5 |
|
YLM150 －Ⅵ |
117 |
53 |
28 |
Φ 150 |
Φ 6 |
Φ 165 |
Φ 6 |
M20 × 1,5 |
