Serie YXCH REED ELECTRIC CONTACTO DE PRESIÓN DE CONTACTO

Modelo

Yxch100

Yxch150

Diámetro nominal

Φ 100

Φ 150

Tipo de montaje

Ⅰ

*

*

Ⅱ

*

*

Ⅳ

*

*

Ⅵ

*

*

Hilos ajustados

M20 × 1.5

Clase de precisión

1.6

Rango de medición

（ MPA ）

Verdadero espacio: -0.1 ~ 0

Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Presión: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Condiciones ambientales de uso

Temperatura: -10 ° C ~ 55 ° C; Humedad relativa: ≤ 75 De %

Parámetros eléctricos

★ Voltaje nominal: 24 V DC

★ Corriente clasificada: 0.25a

★ Vida eléctrica: 105 veces

★ Modo de control: la escala completa puede ajustar los límites superior e inferior, los límites superiores superiores (límites superiores dobles), los límites inferiores inferiores (límites inferiores dobles) y otros interruptores de láminas lentas

Alambrado

Enchufes de aviación

1

2

3

4

Línea color

rojo

verde

amarillo

negro

Terminales de salida

límite superior

límite inferior

público

toma de tierra

Clasificación de resistencia a la vibración

V · H · 3

Material de tubo de Bourdon

QSN4-0.3

Protección contra la entrada

IP54

Hacer cumplir el estándar

Nota: El rosca de la junta se puede hacer en la rosca de tubería o la rosca de tubería cónica de acuerdo con los requisitos del usuario (ver Guía de selección).

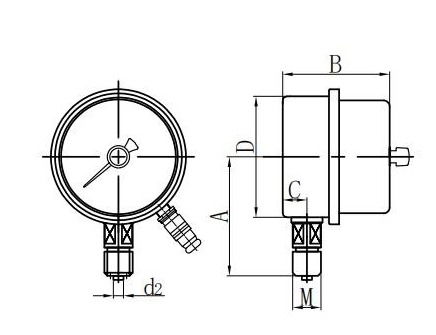

Radial directo (I.)

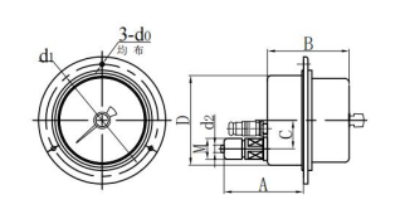

Axial Directo excéntrico (ii.)

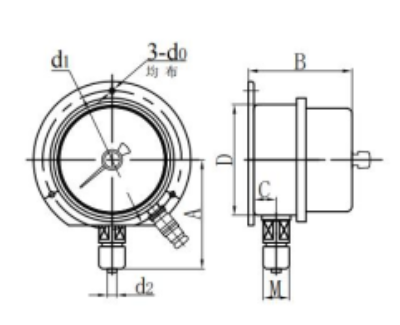

Montaje de descarga excéntrica axial (iv.)

Montaje convexo radial (vi.)
