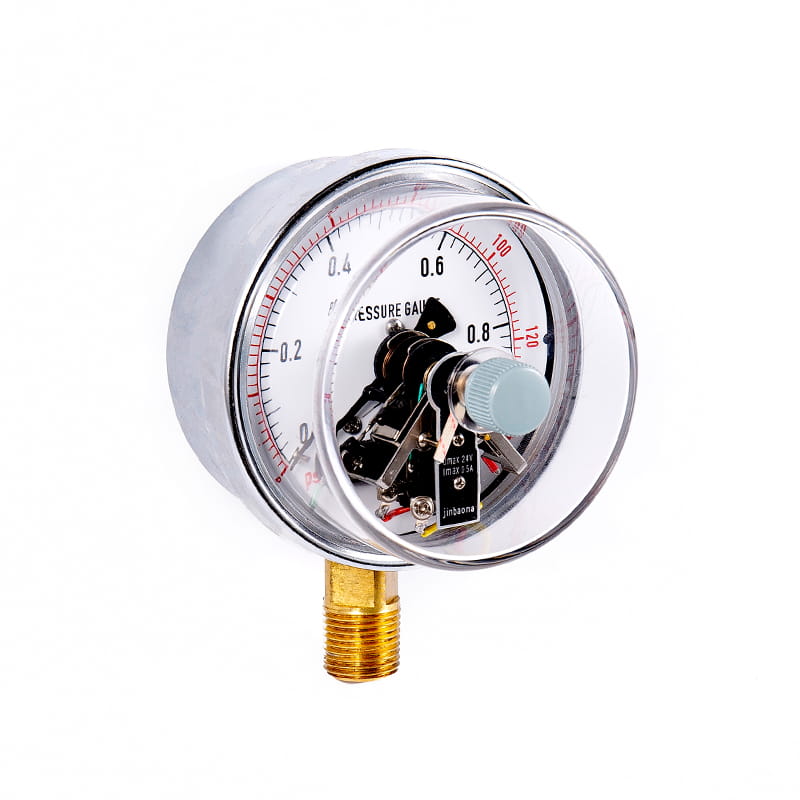

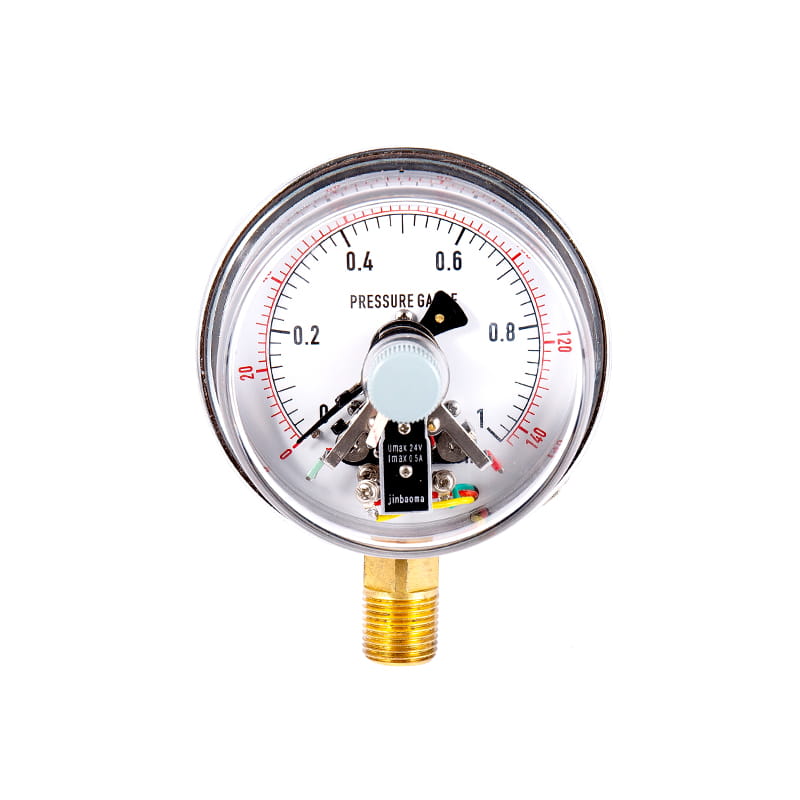

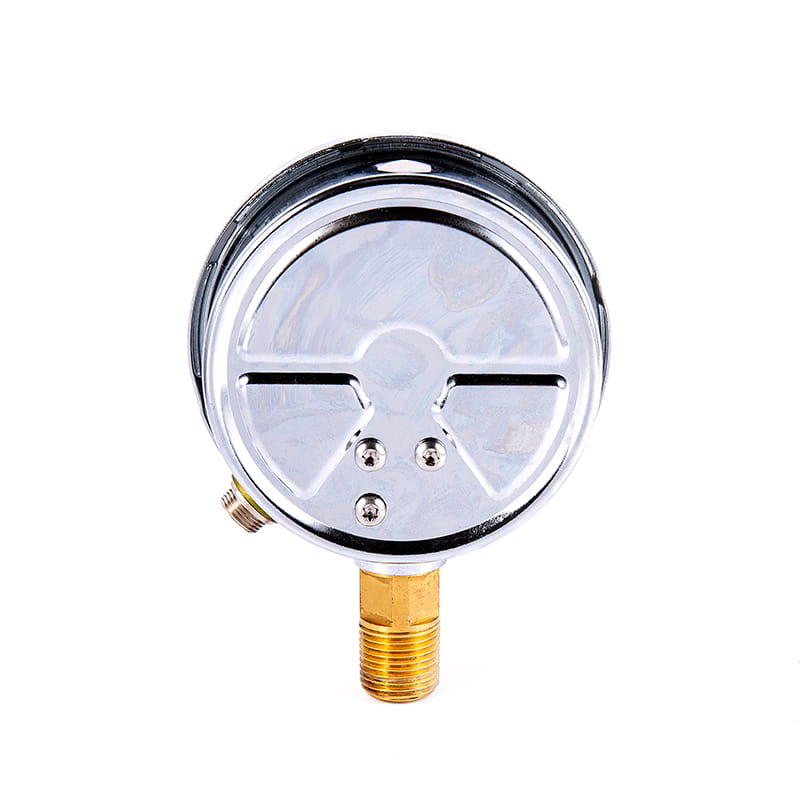

Serie YXCM Sensible Magnetic Electric Contact Presser

◆ Modelo: YXCM100 YXCM150

◆ Usos: este tipo de instrumento es una alternativa ideal al medidor de presión de contacto eléctrico asistido por magnética, conserva las ventajas del medidor de presión de contacto eléctrico tradicional con indicación intuitiva y un ajuste simple, y realiza mejoras fundamentales en el interior del instrumento, utilizando el circuito de inducción magnética para recolectar el circuito recolectado, sin contacto mecánico, sin chispa anti anti-interferencia, rápida y sensible, respuesta, una respuesta segura y confiable, el trabajo acertado, el trabajo acertado, y el trabajo de la característica acertada. Se puede interconectar fácilmente con ordenador personal Tableros, optoacopladores, controladores de programas y otros circuitos electrónicos, y pueden conducir directamente pequeños relés o contactores de potencia.

El instrumento es adecuado para medir la presión de líquidos, gases o vapores que no son explosivos, no creditales, no solidificantes y no tienen un efecto corrosivo sobre las aleaciones de cobre y cobre.

◆ Si es necesario hacer un medidor de presión tipo impropieto, se puede llenar con glicerina o aceite de silicona.

Obtener una cotización

PREV：Serie YXD Fotoeléctrico El manómetro de presión de contacto eléctrico NEXT：Serie YXCH REED ELECTRIC CONTACTO DE PRESIÓN DE CONTACTO

Parámetro
Contáctenos

◆ Parámetros técnicos:

Modelo		Yxcm100			Yxcm150
Diámetro nominal		Φ 100			Φ 150
Tipo de montaje	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Hilos ajustados		M20 × 1.5
Clase de precisión		1.6
Rango de medición （ MPA ）		Verdadero espacio: -0.1 ~ 0 Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condiciones ambientales de uso		Temperatura: -10 ° C ~ 55 ° C; Humedad relativa: ≤ 75 De %
Parámetros eléctricos		★ Carga máxima: 5A 220V AC; 5a 30V DC ★ Voltaje de la fuente de alimentación: 24 V DC ★ Consumo de energía: ≤1.5VA ★ Vida eléctrica: 105 veces ★ Modo de control: límites superiores e inferiores ajustables a gran escala, límites superiores superiores (límites superiores dobles), límites inferiores inferiores (límites inferiores dobles) y otros interruptores de inducción magnéticos lentos
Alambrado		Enchufes de aviación	1	2		3	4	5
		Línea color	rojo	verde		amarillo	negro	palmera
		Terminales de salida	límite superior	límite inferior		público	fuente de alimentación electrodo negativo	fuente de alimentación cátodo
Clasificación de resistencia a la vibración		V · H · 3
Material de tubo de Bourdon		QSN4-0.3
Protección contra la entrada		IP54
Hacer cumplir el estándar
Nota: El rosca de la junta se puede hacer en la rosca de tubería o la rosca de tubería cónica de acuerdo con los requisitos del usuario (ver Guía de selección).

◆ Dimensiones:

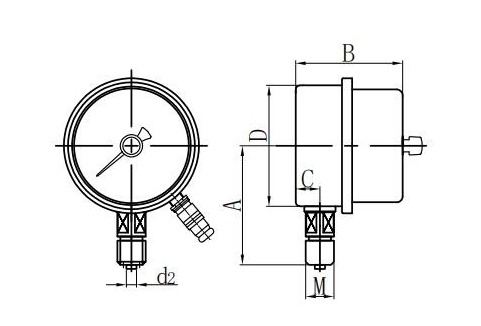

Radial directo (I.)

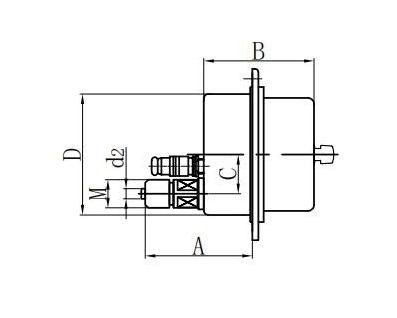

Axial Directo excéntrico (ii.)

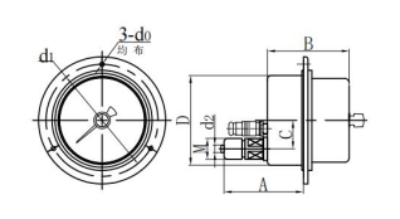

Montaje de descarga excéntrica axial (iv.)

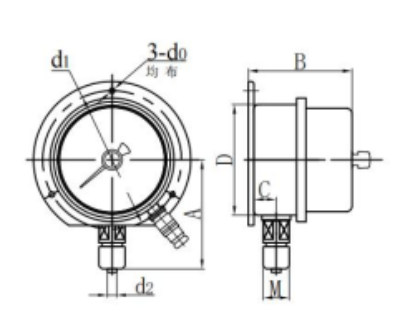

Montaje convexo radial (vi.)

METROodelo	Dimensiones( mm )
METROodelo	A	B	do	D	d0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
