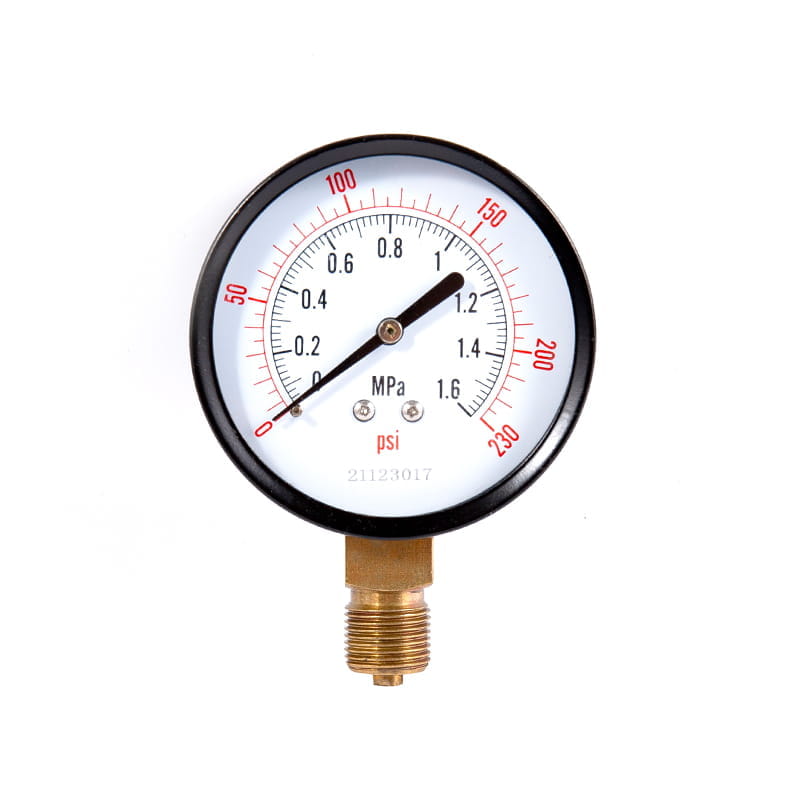

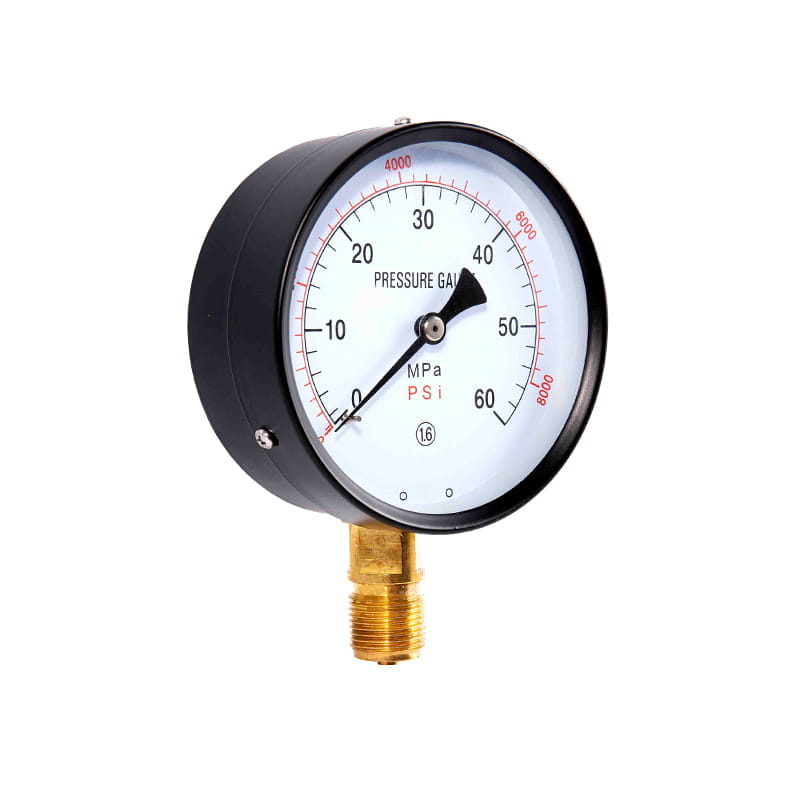

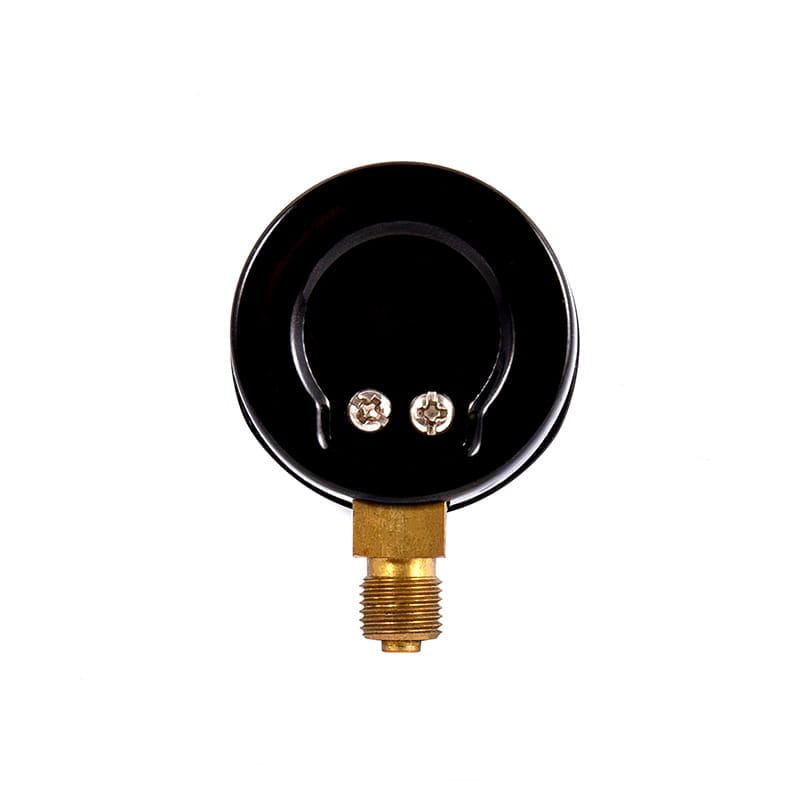

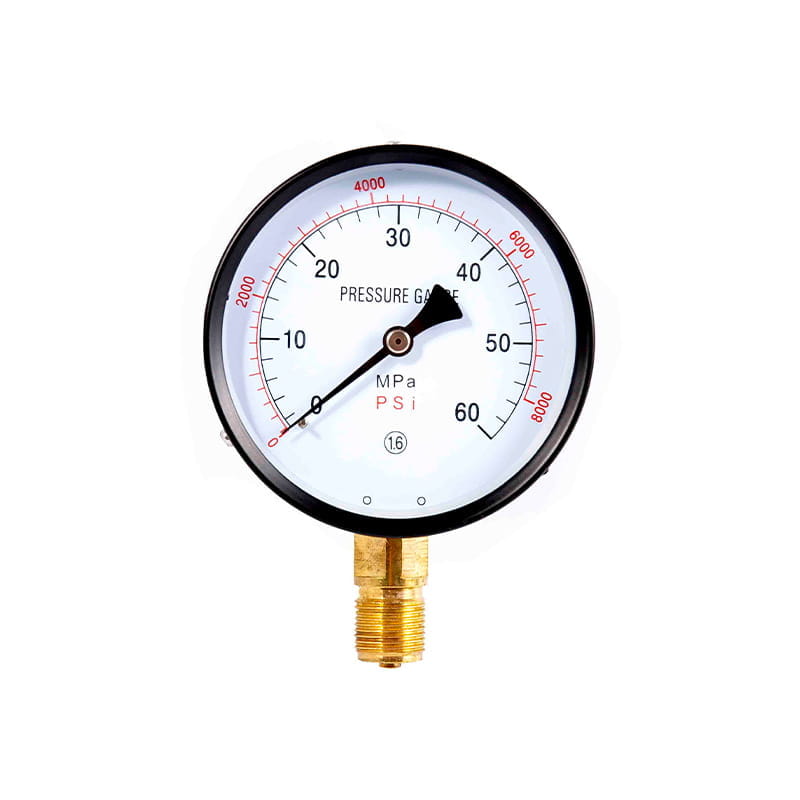

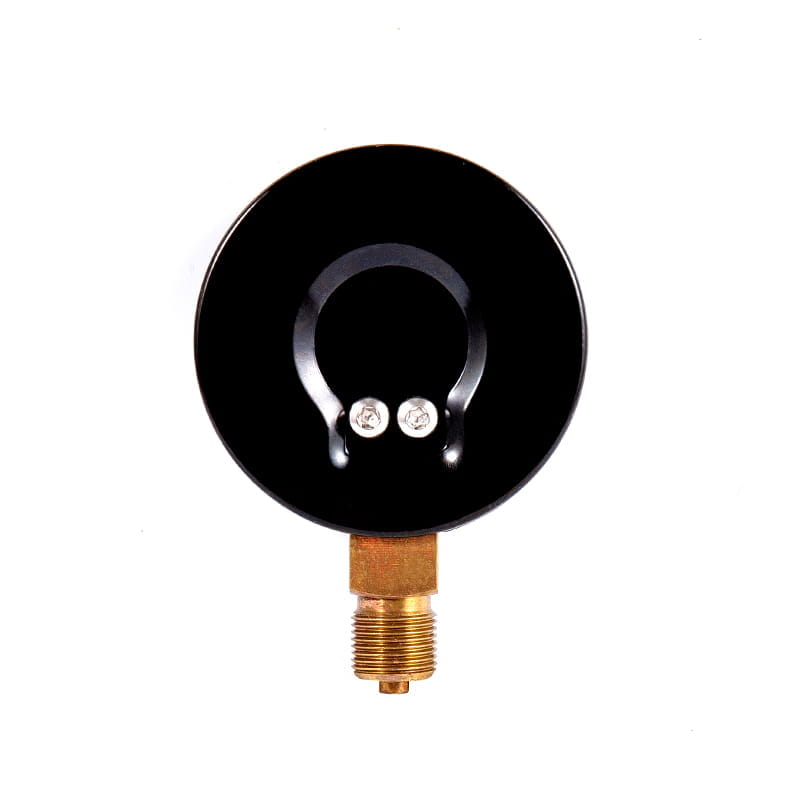

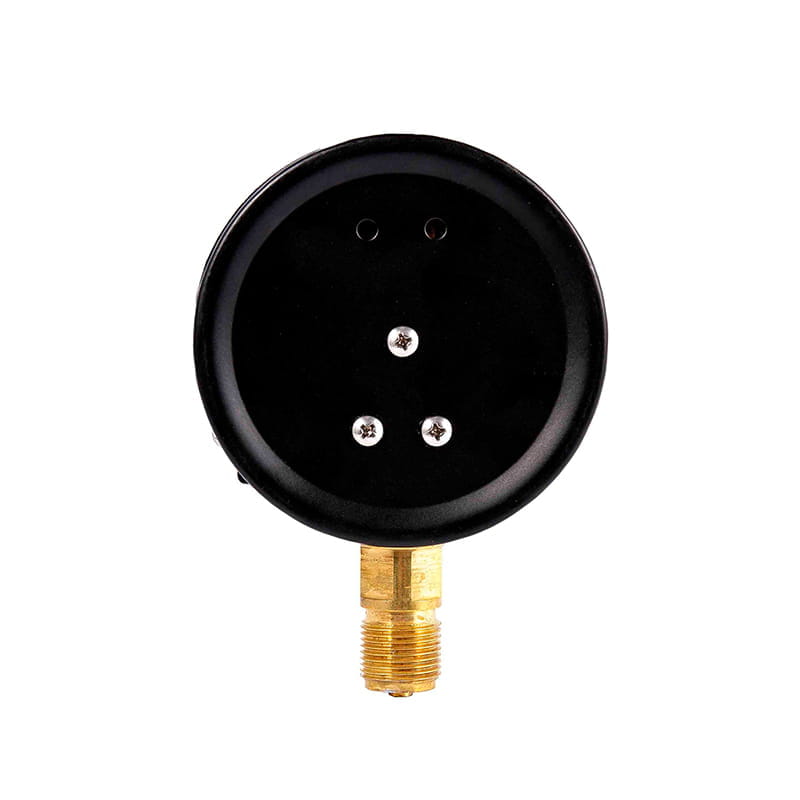

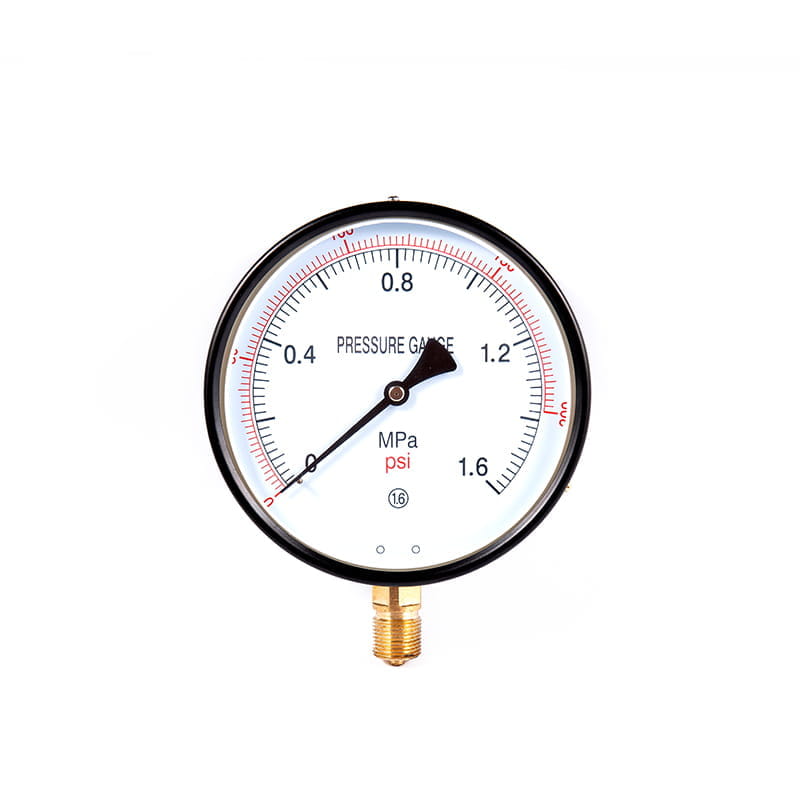

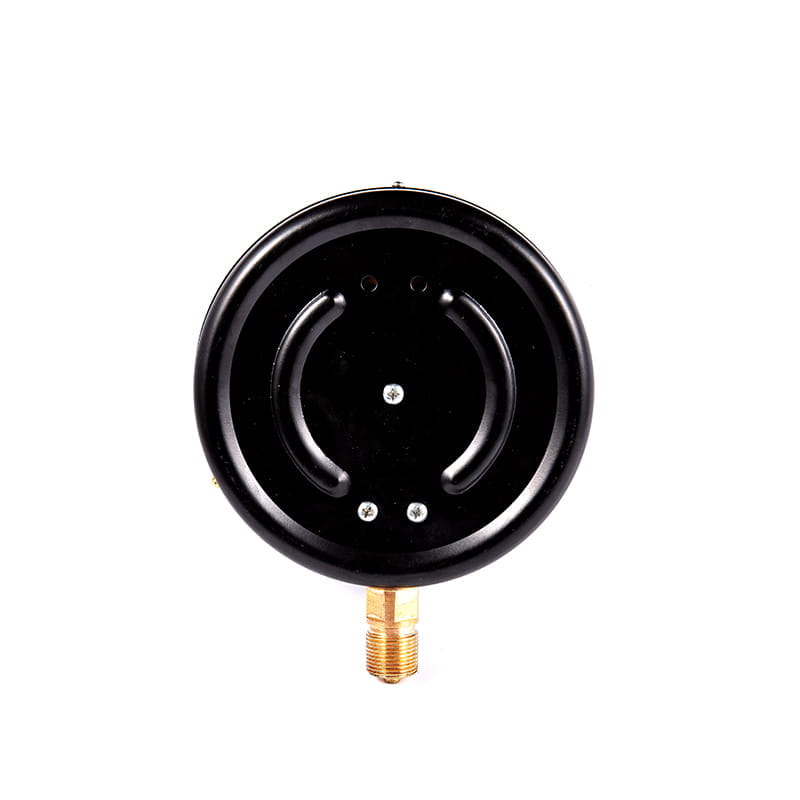

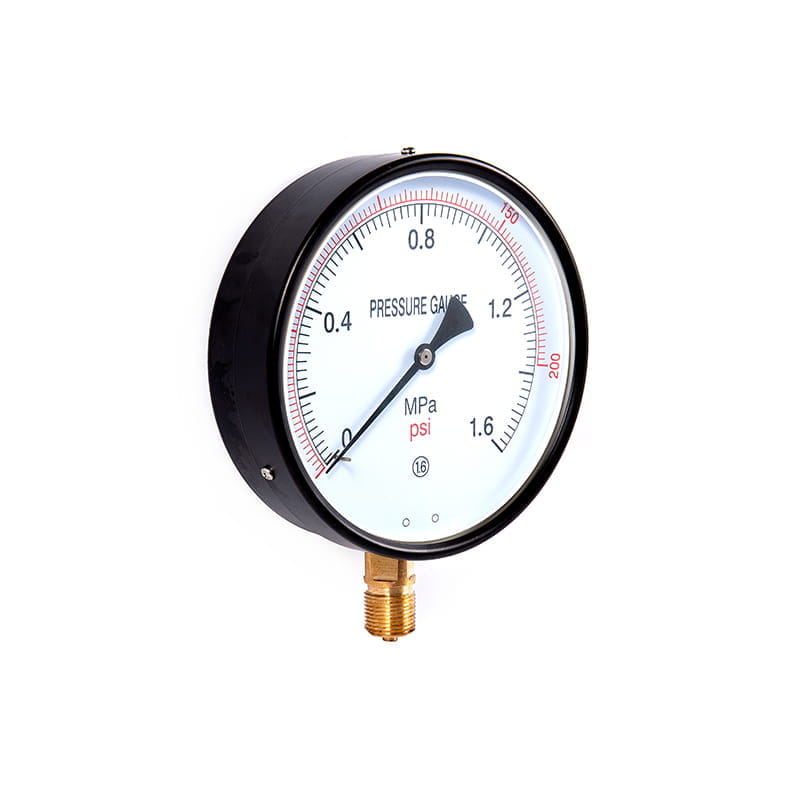

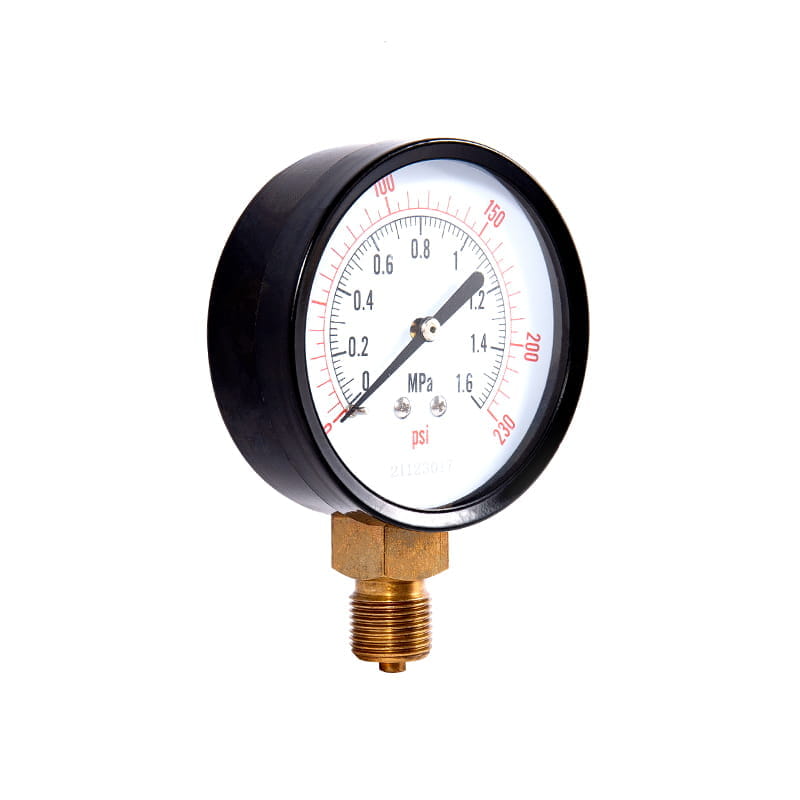

◆ Modelo: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Uso: esta serie de instrumentos es adecuada para medir la presión del líquido, el gas o el vapor que no tiene peligro de explosión, no cristaliza, no se solidifica y no tiene efecto corrosivo en la aleación de cobre y cobre.
◆ En la aplicación práctica, de acuerdo con las características especiales de varios medios (como la prohibición del aceite, la prevención del fuego, la resistencia a la corrosión, etc.), los requisitos del instrumento son diferentes, por lo que esta serie de instrumentos derivan muchos instrumentos especiales correspondientes, su diámetro nominal, tipo de instalación, hilo de conector, nivel de precisión, rango de medición, etc. son los mismos que los calibrantes generales y las dos categorías: son principalmente dos categorías:: las categorías: son dos categorías:: las categorías::
1.1 Adecuado para medir la presión de medios inflamables y explosivos. Está estrictamente prohibido contactar con sustancias inflamables grasosas. El tratamiento de desgracia se realiza antes de salir de la fábrica, y se prueba sin grasa.
1,1.1 años de la serie de oxígeno
1,1.2 YH Serie Manómetro de presión de hidrógeno
1,1.3 yy series de acetileno de acetileno
1.2 Los materiales utilizados son resistentes a la corrosión del medio o el instrumento no tiene influencia en el medio, y se aseguran de que los elementos de detección e interfaces estén limpios y libres de grasa.
1.2.1 Mango de presión de amoníaco de la serie YA
1.2.2 YDQ Serie Nitrógeno Manje de presión
◆ Parámetros técnicos:
| Número de modelo | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Diámetro nominal | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Formulario de instalación | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Hilo del conector | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Clase de precisión | 2.5 | 1.6 | |||||||
| Rango de medición （ MPA ） | Vacante: -0.1 ～ 0 Vacú de presión: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Condiciones ambientales de uso | Temperatura: -40 ℃～ 70 ℃ | ||||||||
| Calificación de vibración | V · H · 3 | ||||||||
| Material de tubo de Borden | QSN4-0.3 | ||||||||
| Clase de protección | IP54 、 IP65 | ||||||||
| Normas de implementación | GB/T 1226 | ||||||||
| Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. | |||||||||
◆ Dimensiones externas:
| Tipo directo radial (ⅰ) | Tipo directo excéntrico axial (ⅱ) |
| Tipo directo concéntrico axial (iii) | Tipo de inserto excéntrico axial (IV) |
| Tipo de inserción concéntrica axial (v) | Tipo convexo radial (vi) |
| Número de modelo | Dimensiones generales （ mm ） | |||||||
| A | B | do | D | d0 | D1 | D2 | METRO | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
