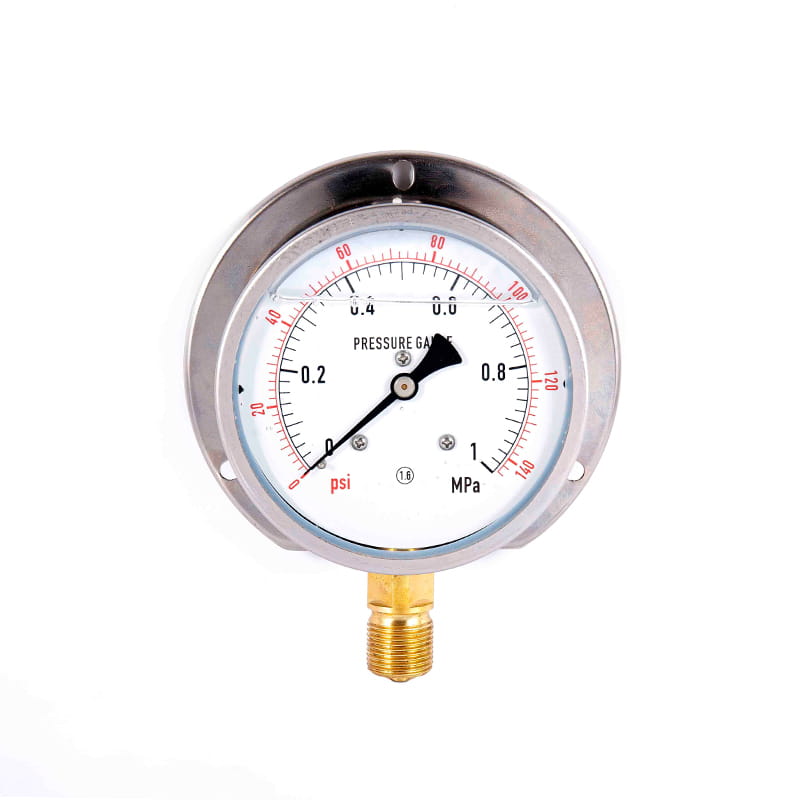

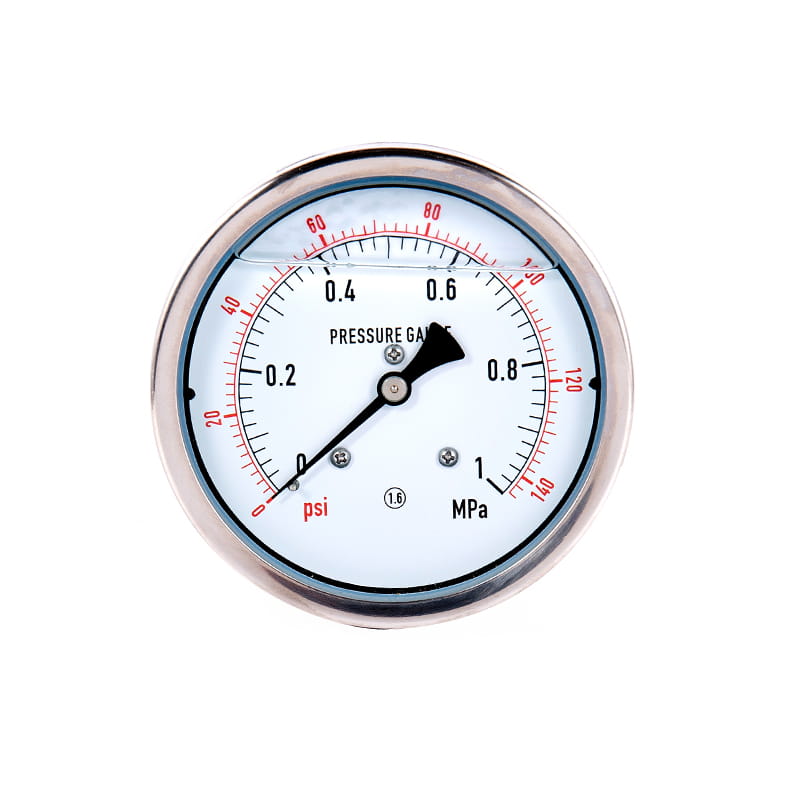

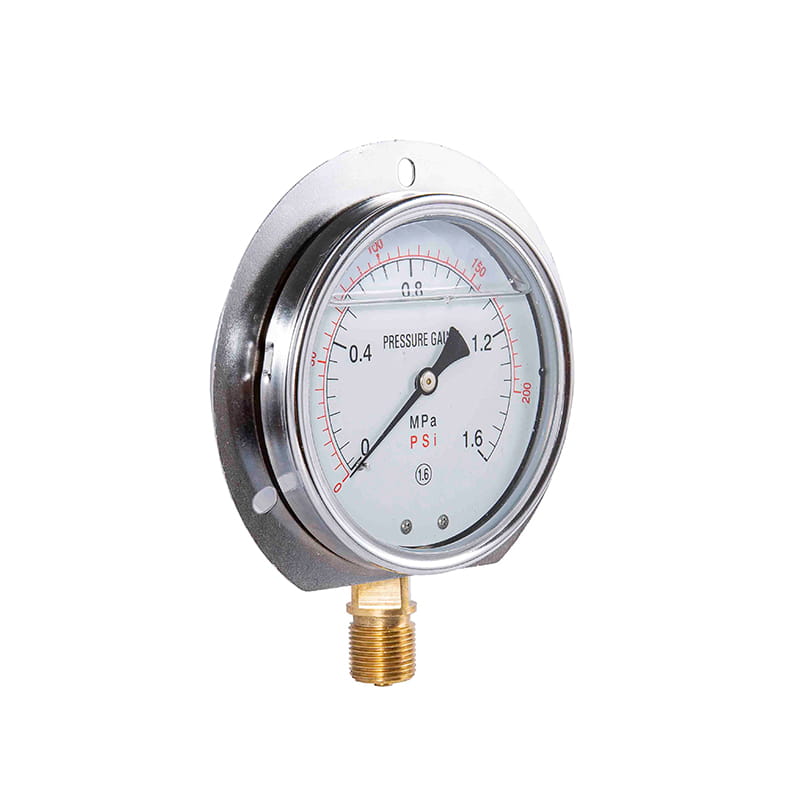

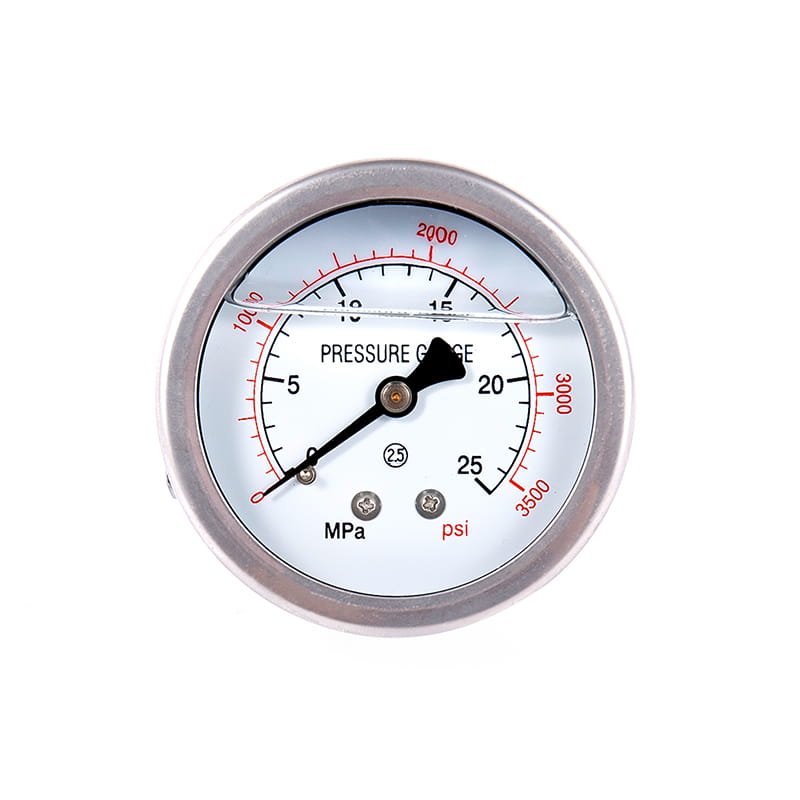

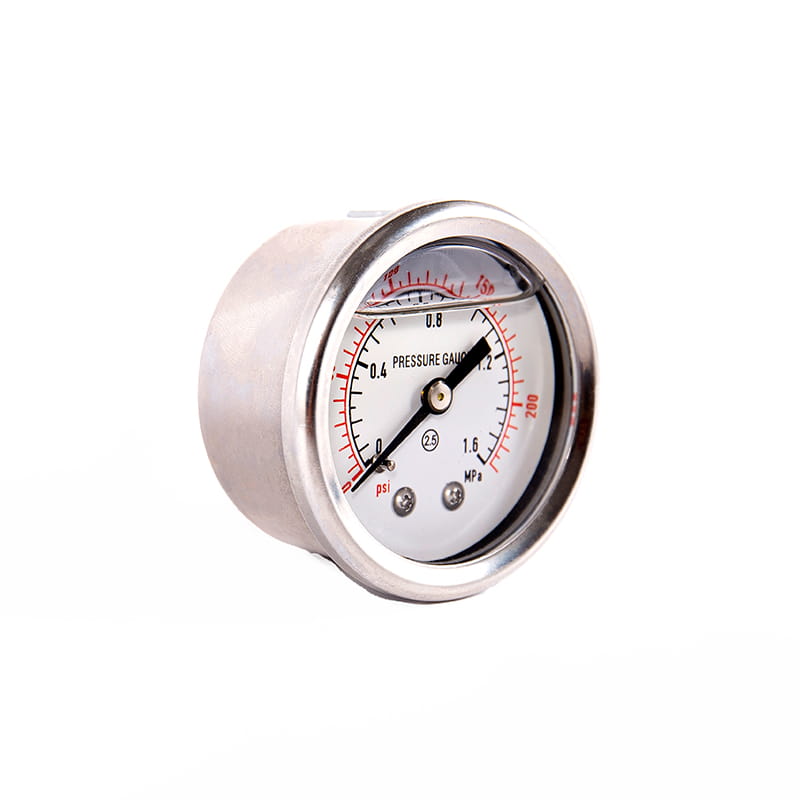

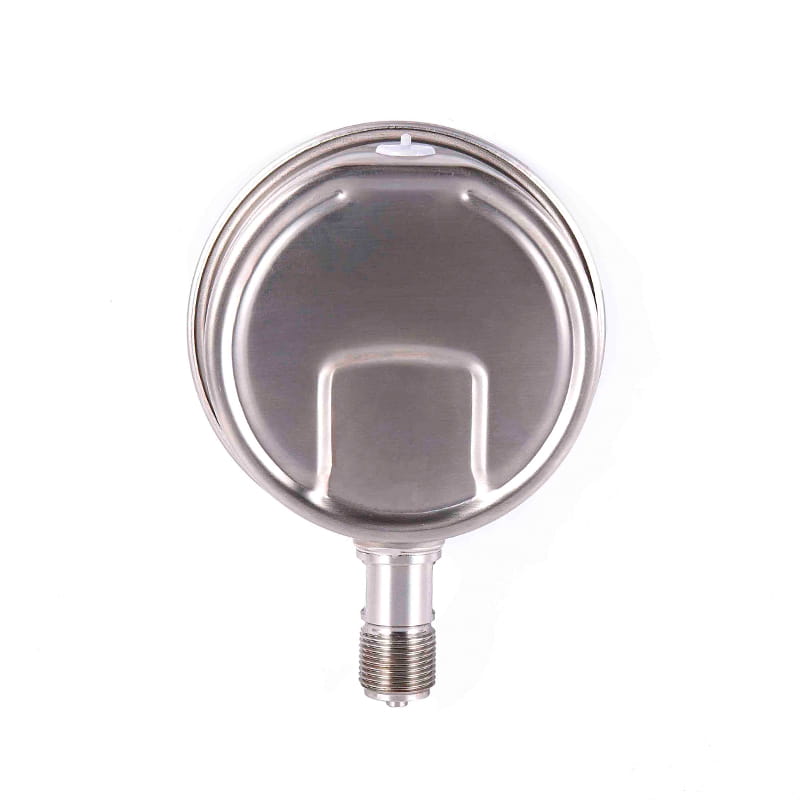

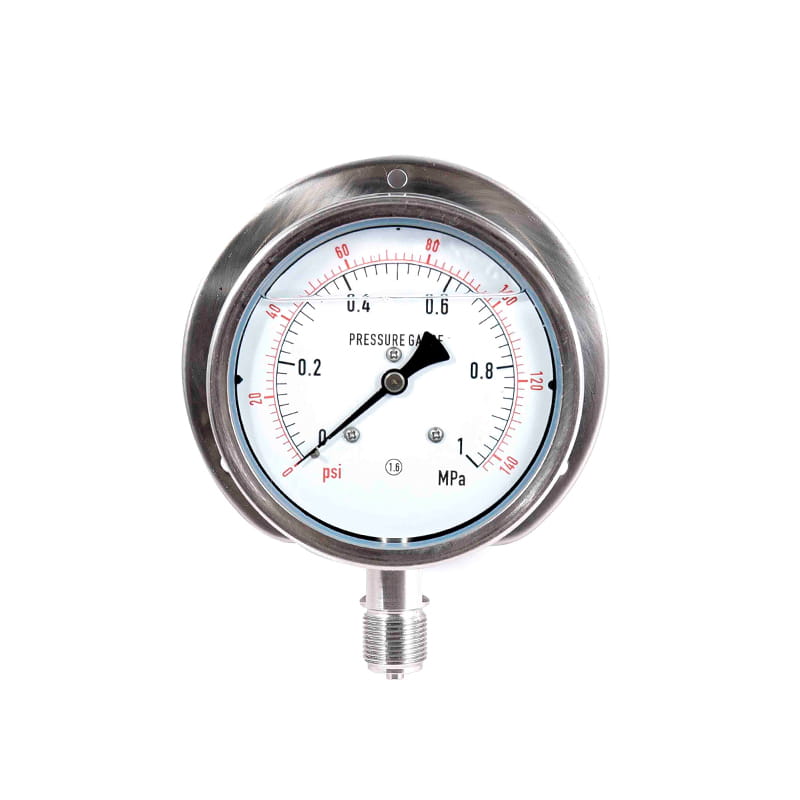

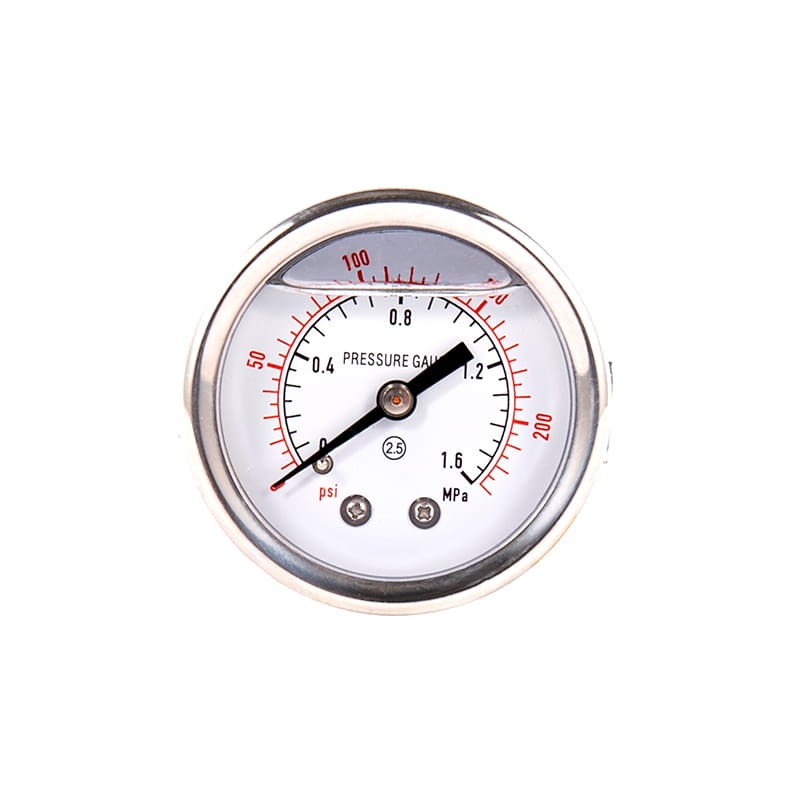

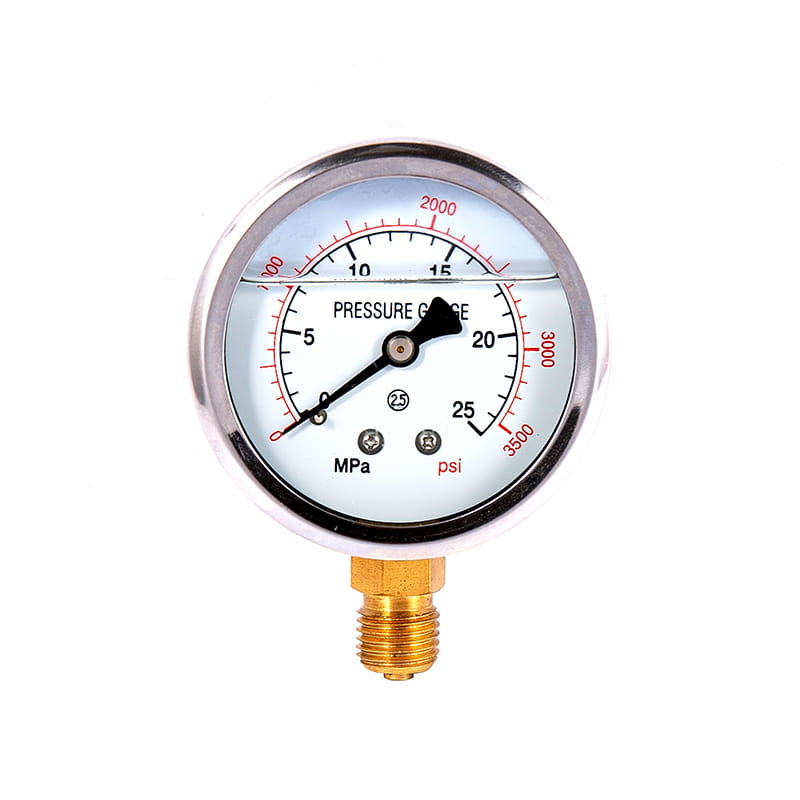

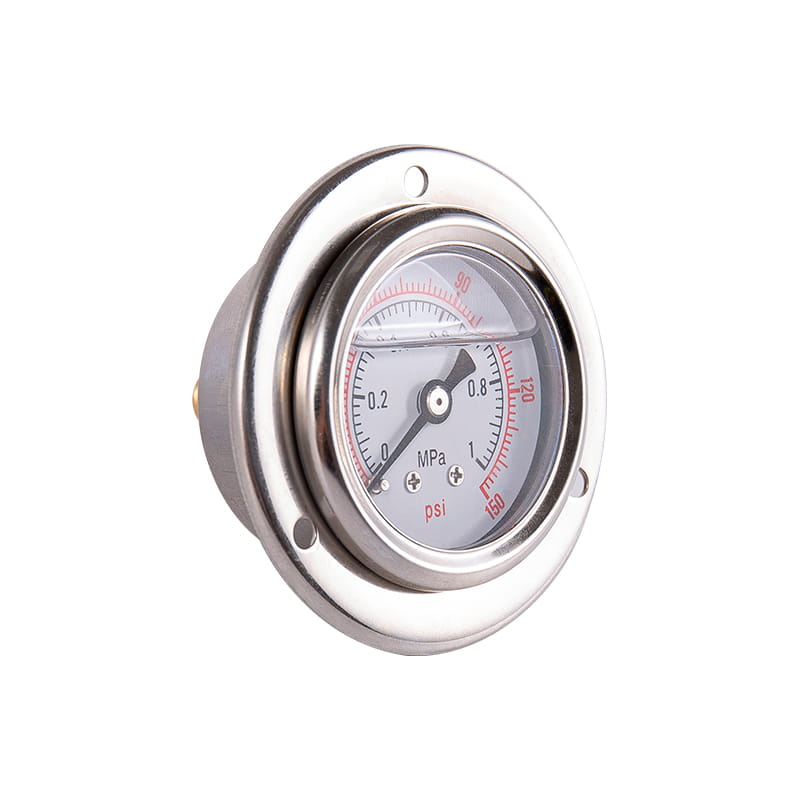

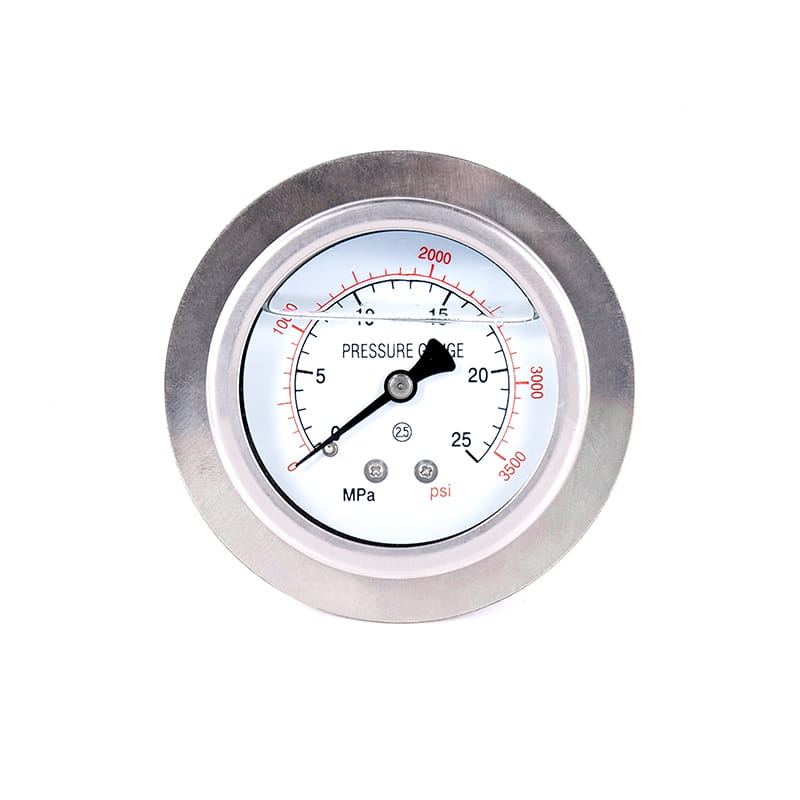

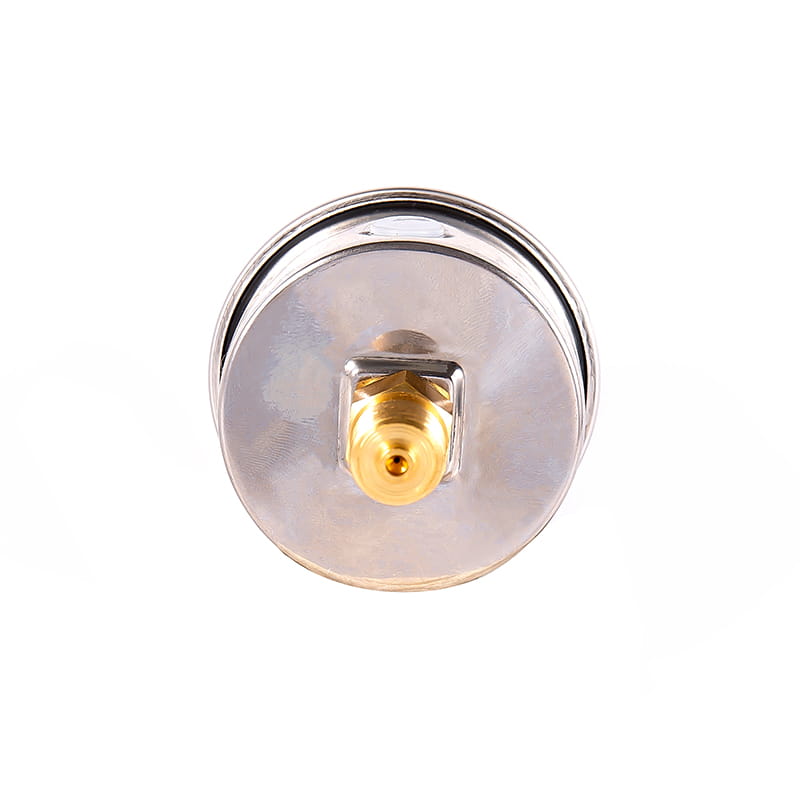

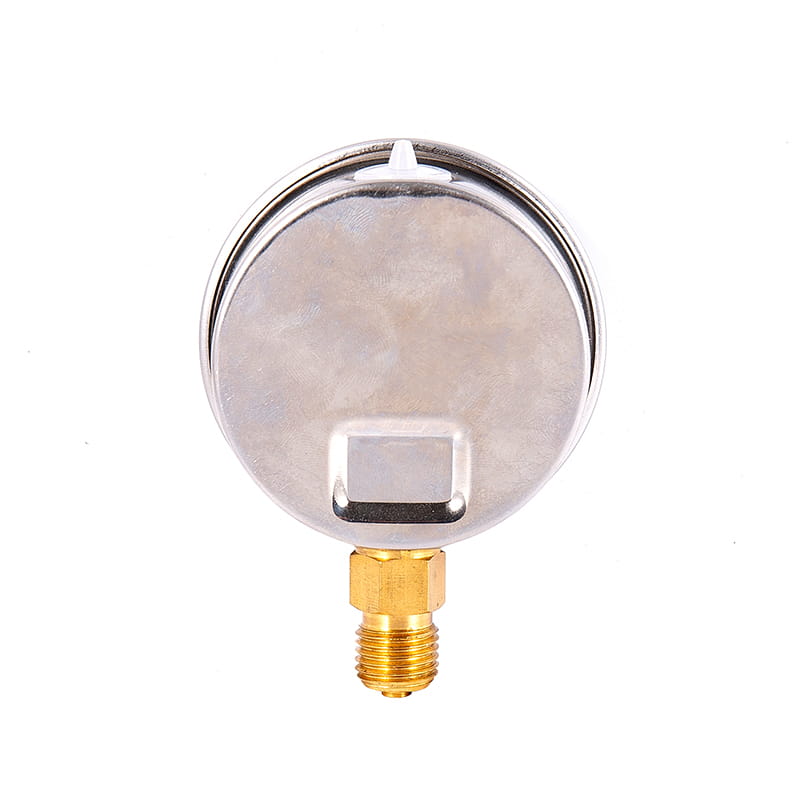

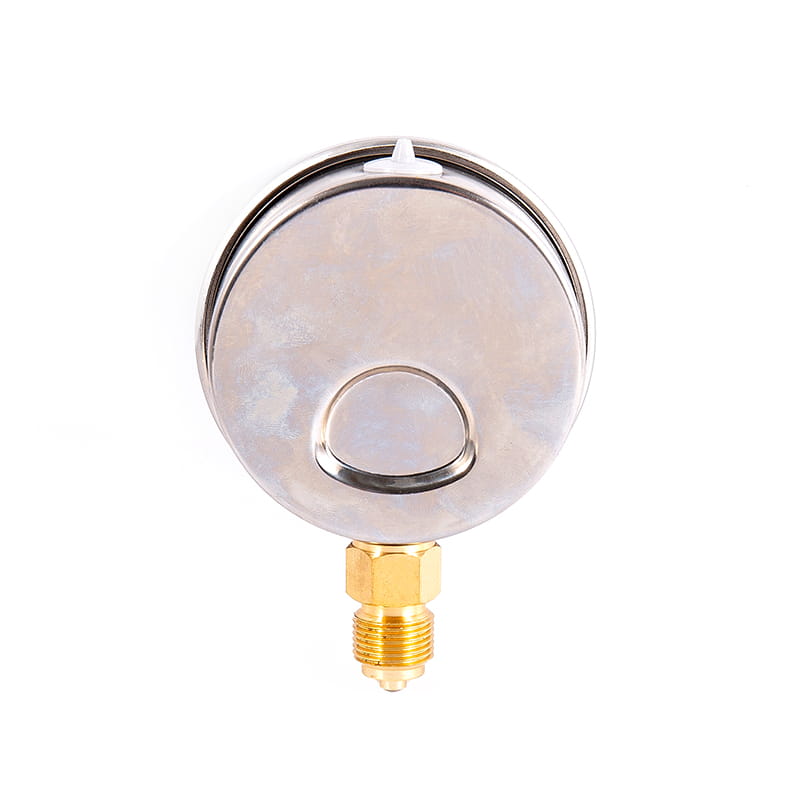

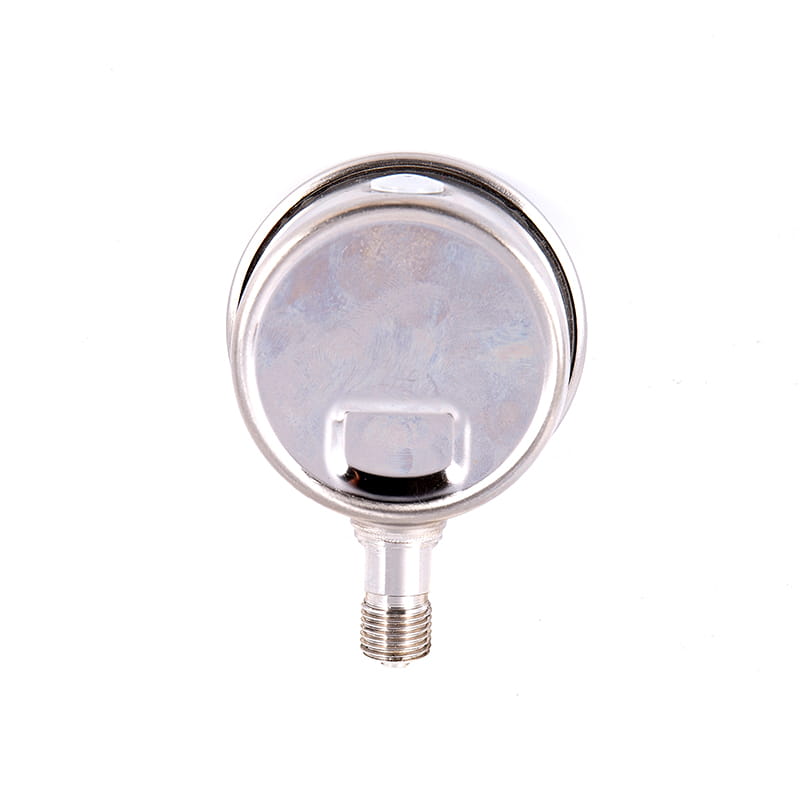

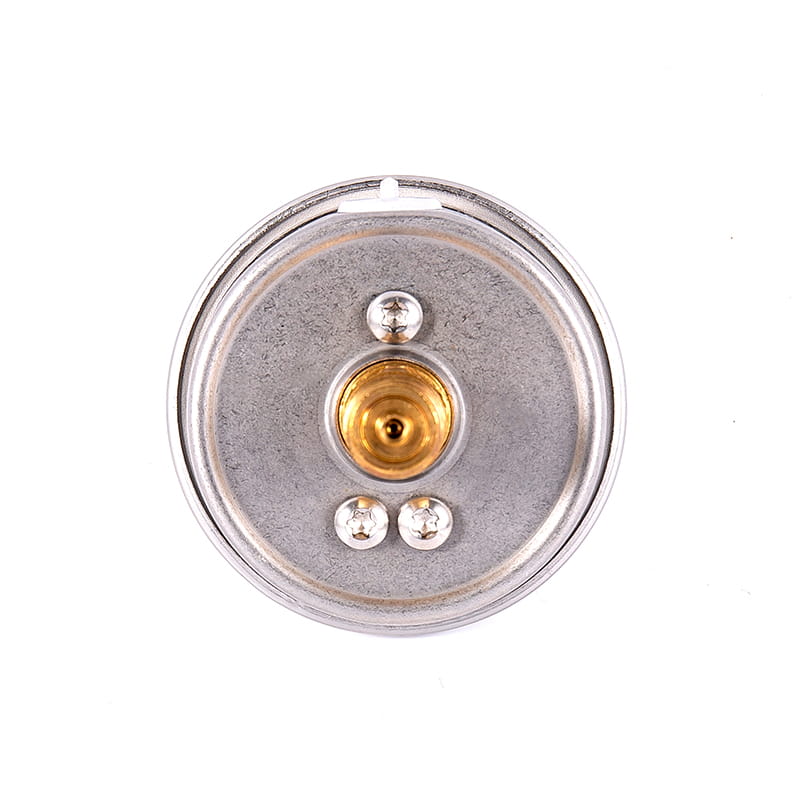

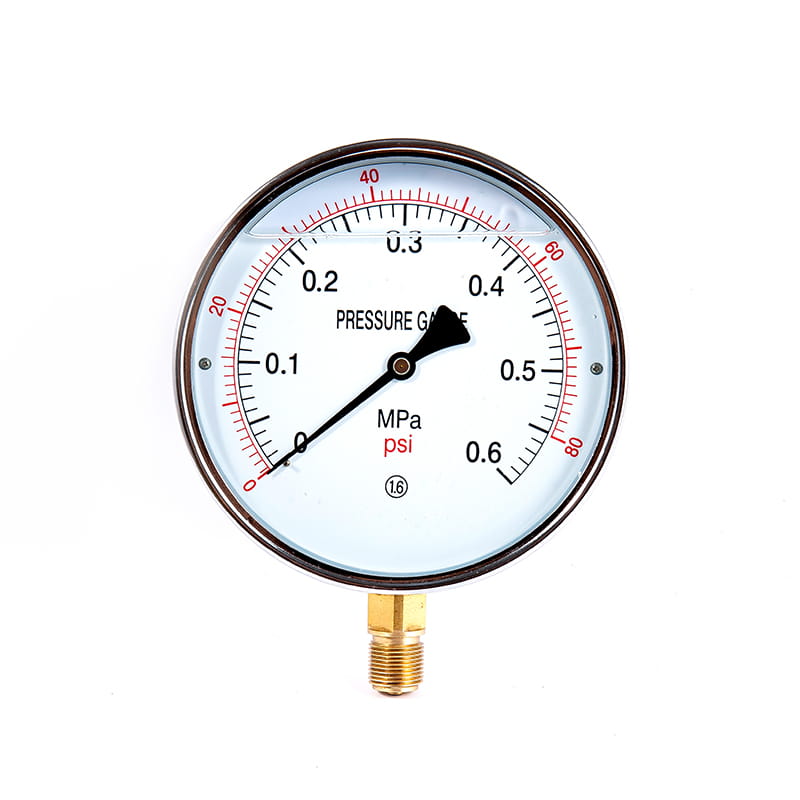

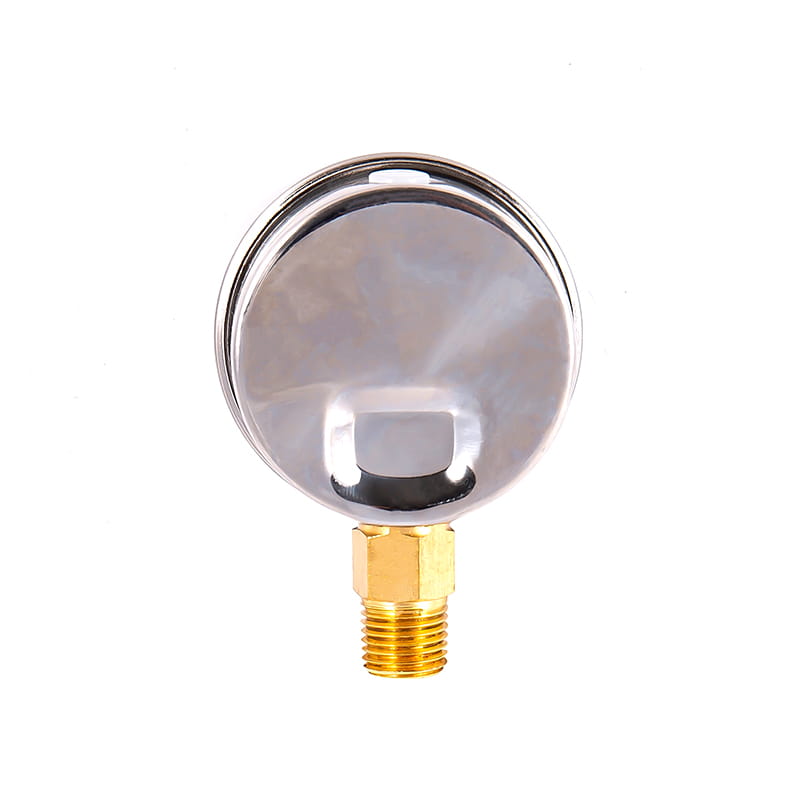

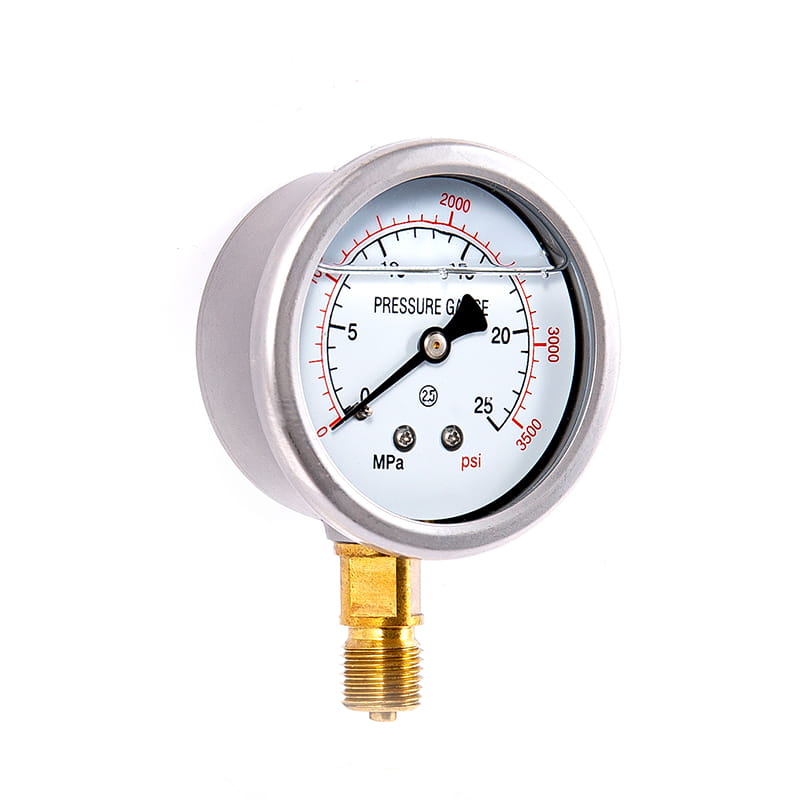

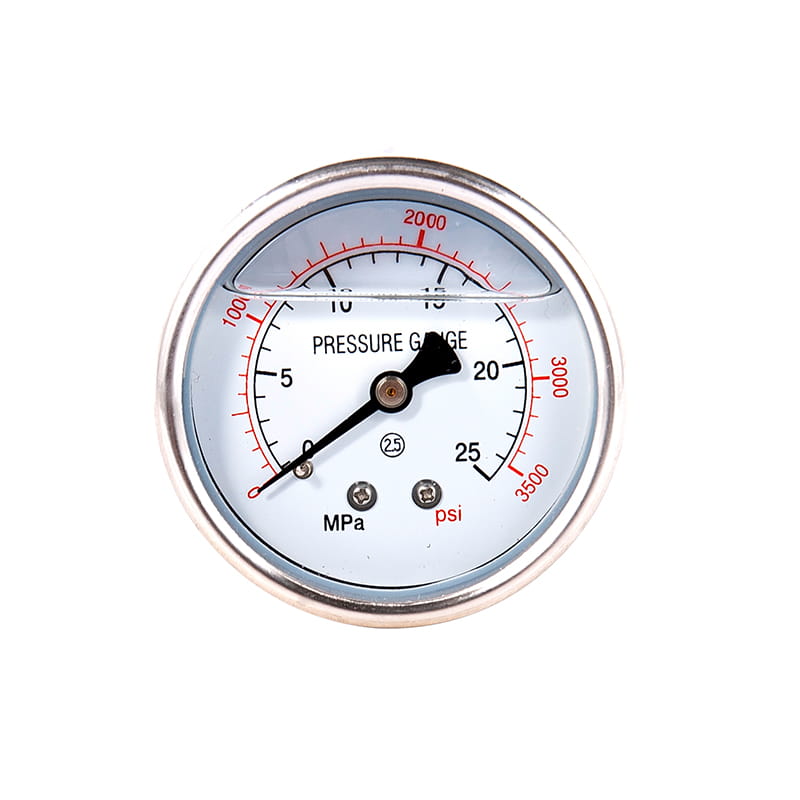

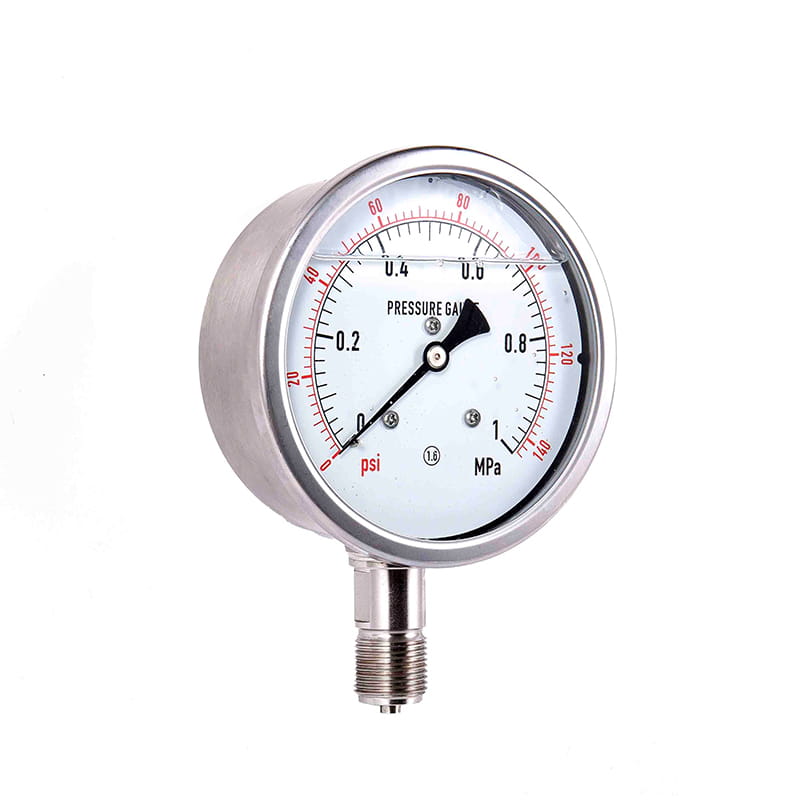

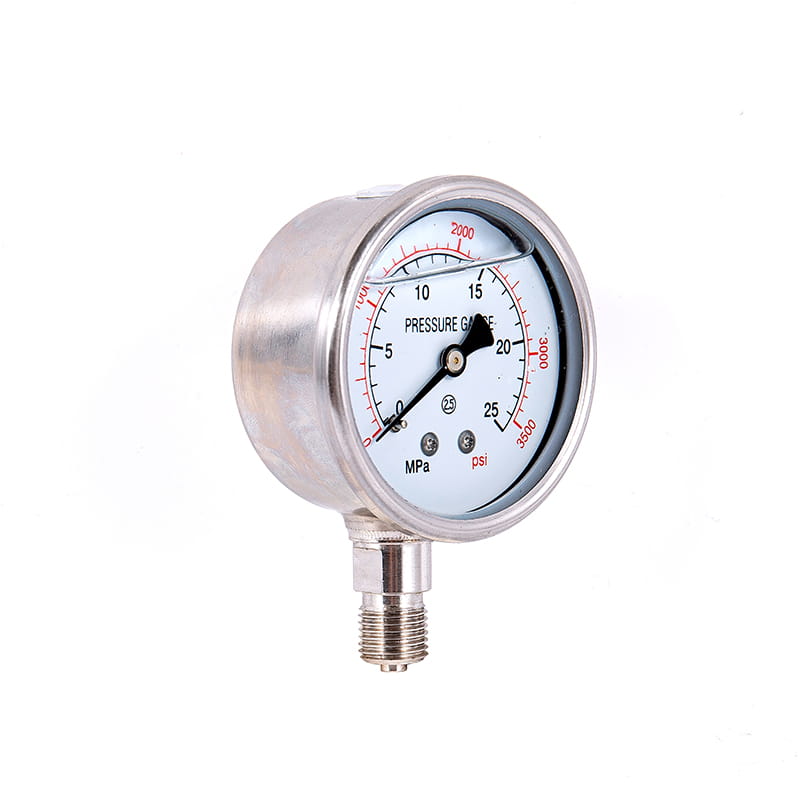

◆ Modelo: YN40 YN50 YN60 YN75 YN100 YN150
◆ Uso: esta serie de instrumentos tiene una buena resistencia a los choques, especialmente adecuada para lugares con una fuerte vibración de maquinaria ambiental, y puede soportar pulsación violenta, shock y descarga repentina de la presión media. Es adecuado para medir la presión del líquido, el gas o el vapor que no tiene peligro de explosión, no cristaliza, no se solidifica y no tiene efecto corrosivo en la aleación de cobre y cobre. El instrumento indica lecturas estables y claras. Se utiliza ampliamente en maquinaria pesada, minería, petróleo, industria química, metalurgia, energía eléctrica y otros departamentos.
◆ En la aplicación práctica, de acuerdo con las características especiales de varios medios (como la prohibición del aceite, el incendio en el fuego, el resistente a la corrosión, etc.), los requisitos del instrumento son diferentes, por lo que esta serie de instrumentos derivan muchos instrumentos especiales correspondientes, su diámetro nominal, tipo de instalación, hilo de conector, nivel de precisión, rango de medición, etc. son los mismos que el mueco sísmico (de choque), los principales categorías: principalmente categorías: principalmente categorías: categorías de categorías: principalmente categorías: categorías principales:
2.1 Adecuado para medir la presión de medios inflamables y explosivos. Está estrictamente prohibido contactar con sustancias inflamables grasosas. El tratamiento de desengrasante se realiza antes de dejar la fábrica y probarse para estar libre de grasa.
2.1.1 Yon Serie Resistente al choque (sísmico) Manio de presión de oxígeno
2,1.2 YHN SERIE RESISTENTE DE PRESIÓN DE HIDRENOGO PARA SHUSTO (sísmico)
2.1.3 Serie de yyn de medidor de presión de acetileno resistente al choque (choque)
2.2 Los materiales utilizados son resistentes a la corrosión del medio o el instrumento no tiene ningún efecto en el medio, y para garantizar que los elementos de detección e interfaces estén limpios y libres de grasa.
2.2.1 Serie de yan de medidor de presión de amoníaco resistente a los golpes (shock)
2.2.2 Serie YDQN de medidor de presión de nitrógeno resistente al choque (shock)
◆ Parámetros técnicos:
| Número de modelo | YN40 | YN50 | YN60 | YN75 | YN100 | YN150 | |
| Diámetro nominal | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | |
| Formulario de instalación | Ⅰ | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | |
| Ⅲ | * | * | * | * | / | / | |
| Ⅳ | / | / | * | / | * | * | |
| Ⅴ | * | * | * | * | / | / | |
| Ⅵ | / | / | * | * | * | * | |
| Hilo del conector | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||
| Clase de precisión | 2.5 | 1.6 | |||||
| Rango de medición （ MPA ） | Vacante: -0.1 ～ 0 Vacú de presión: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||
| Condiciones ambientales de uso | Temperatura: -5 ℃～ 55 ℃； -25 ℃～ 55 ℃ | ||||||
| Calificación de vibración | V · H · 4 | ||||||
| Material de tubo de Borden | QSN4-0.3 | ||||||
| Clase de protección | IP65 | ||||||
| Normas de implementación | JB/T6804 | ||||||
| Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. | |||||||

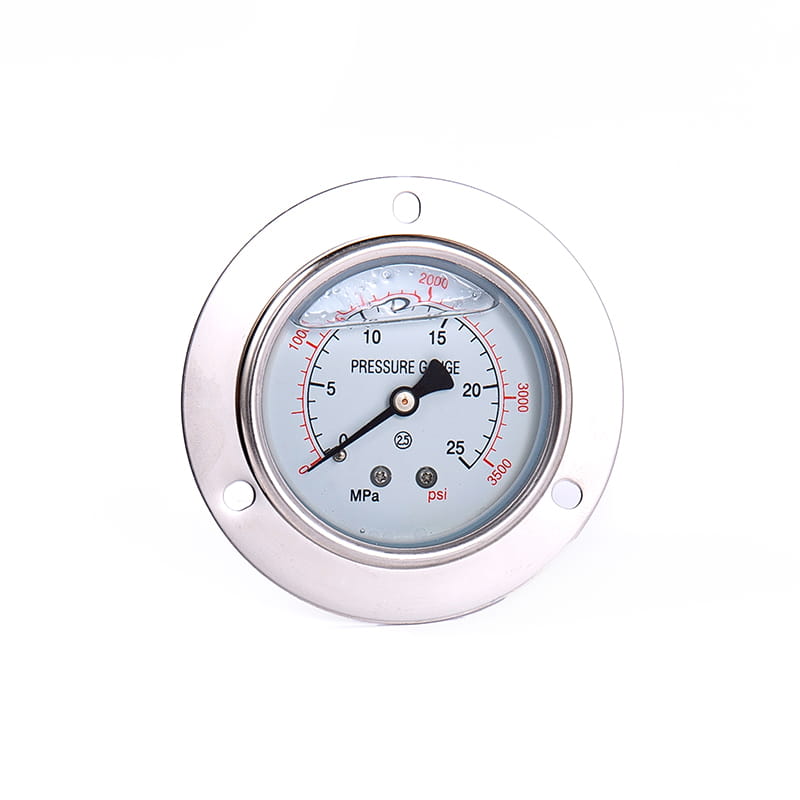

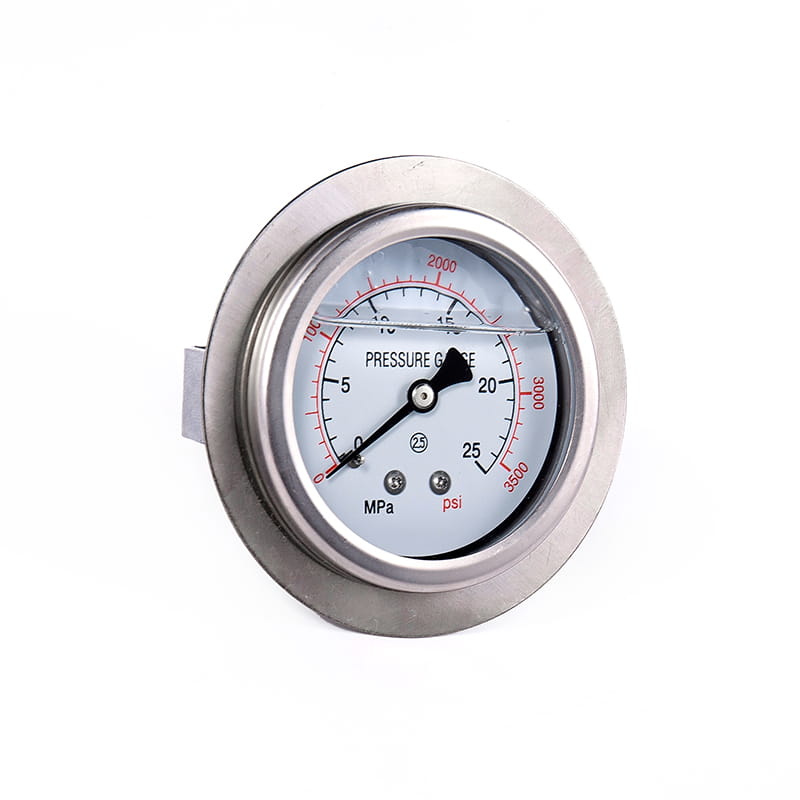

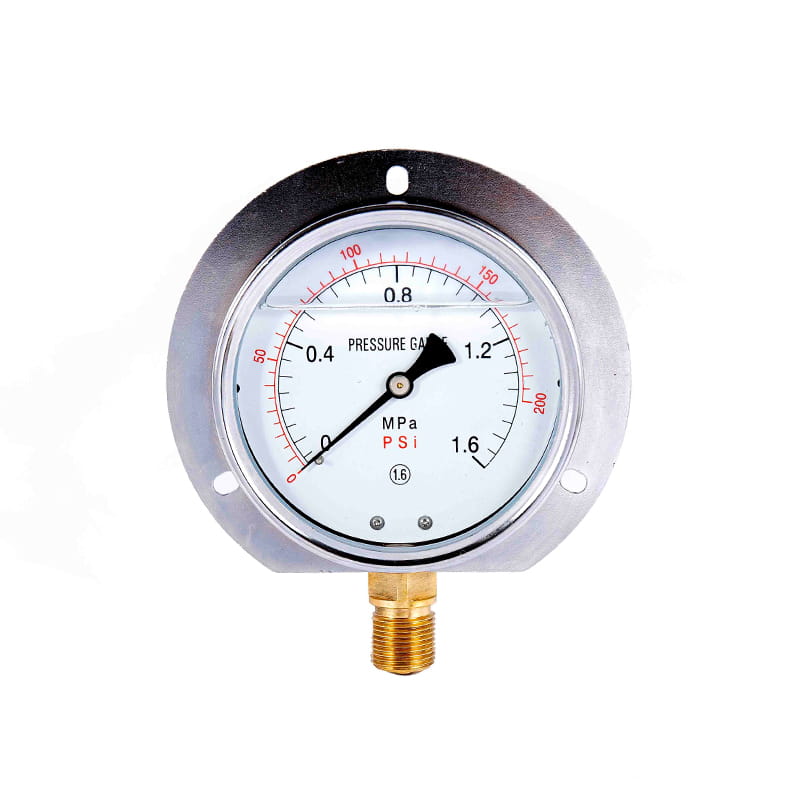

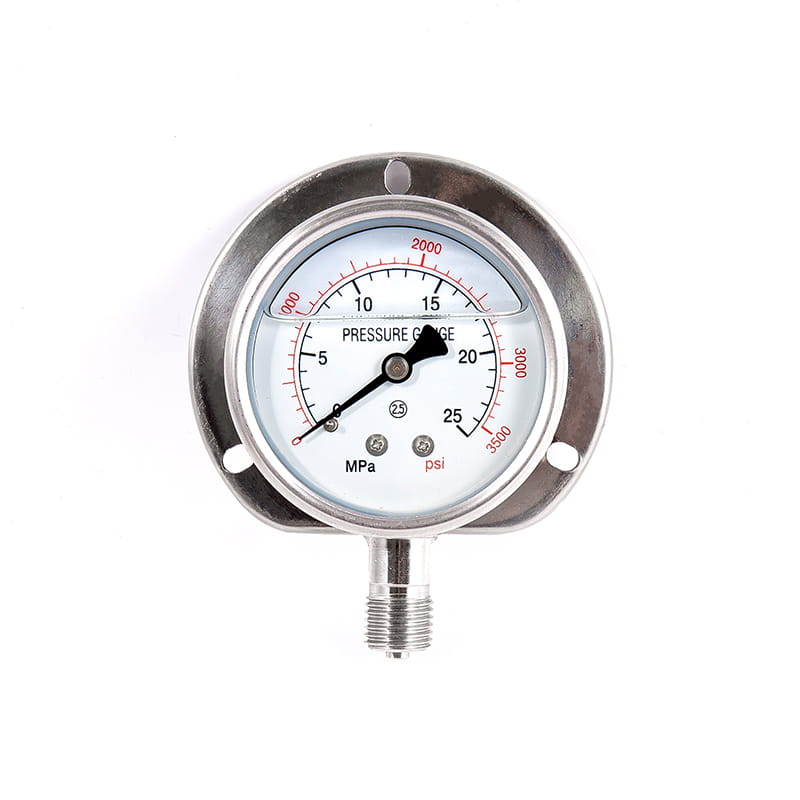

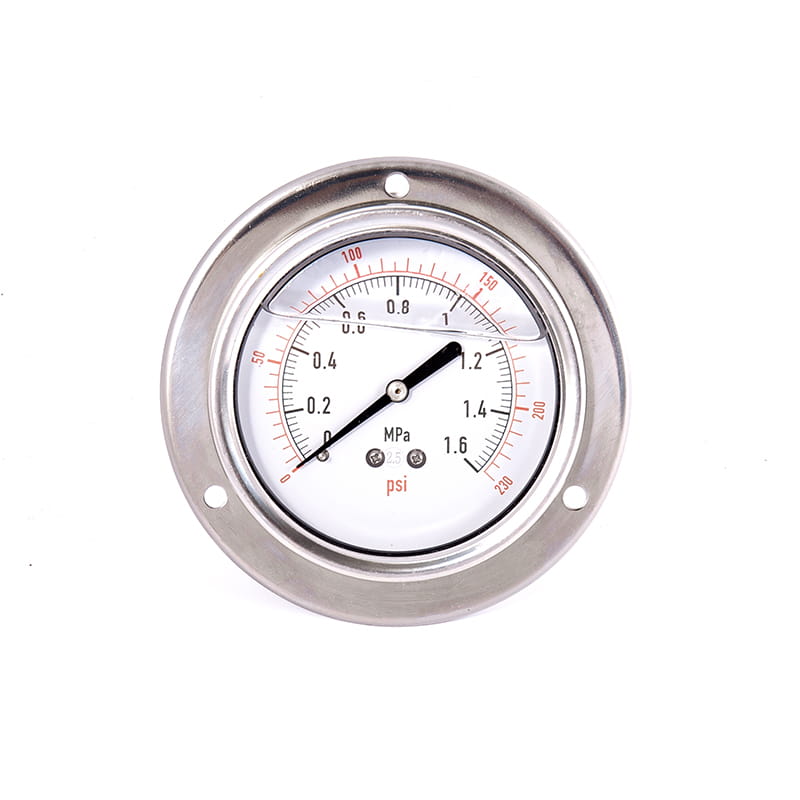

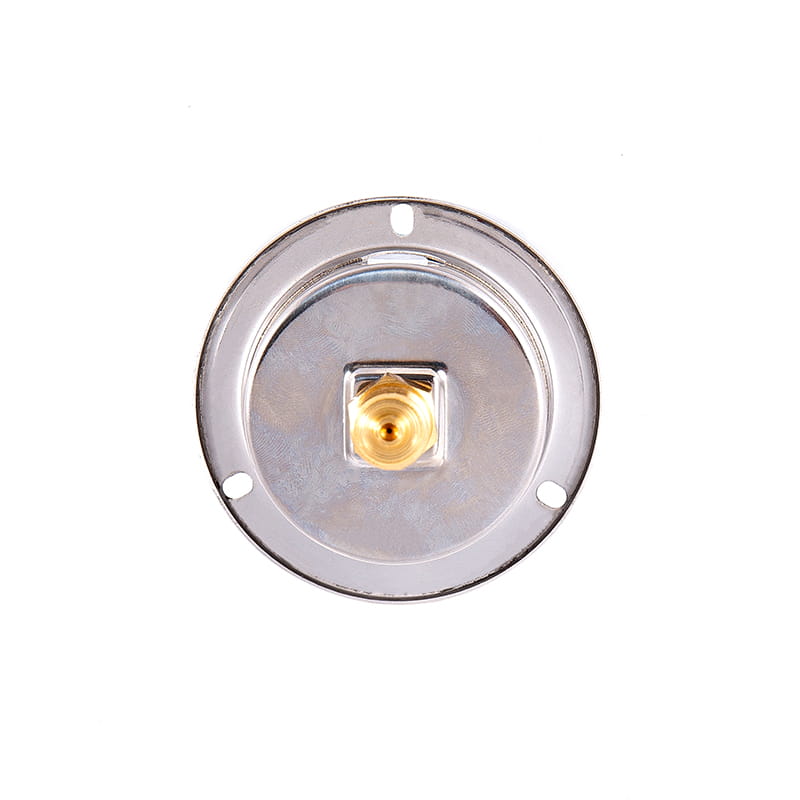

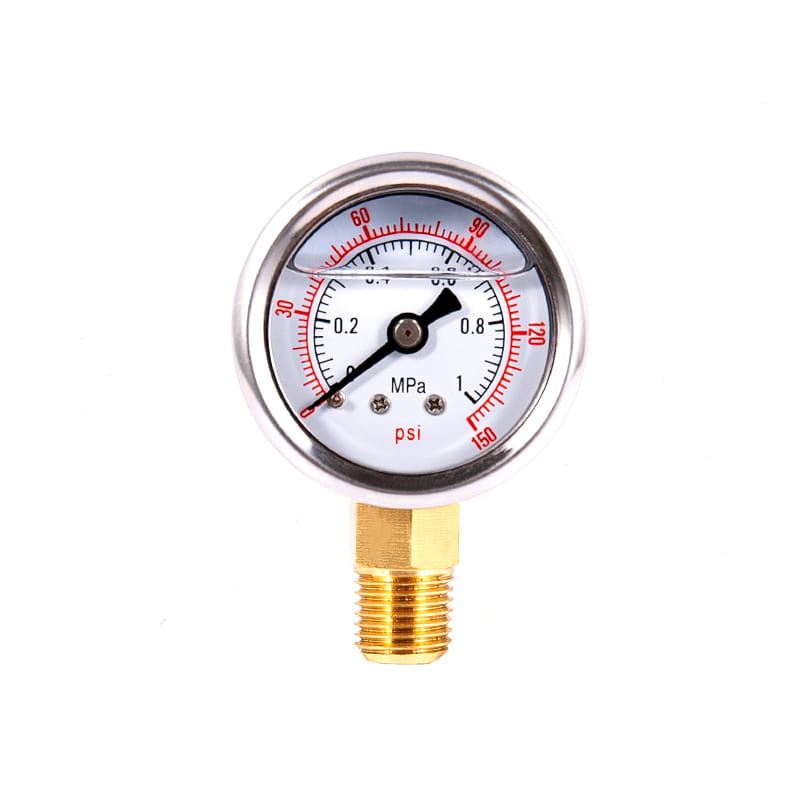

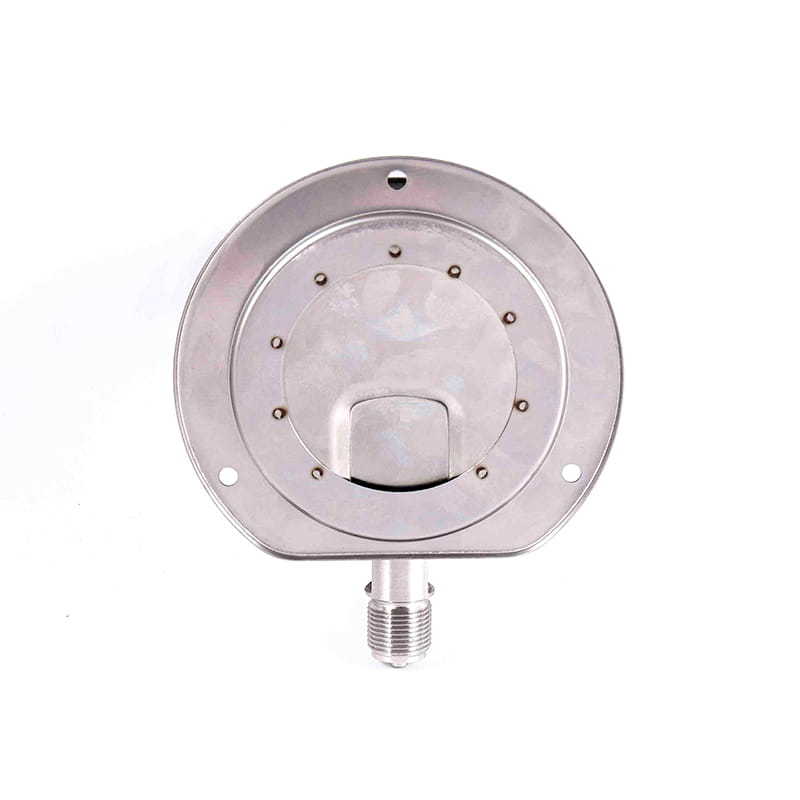

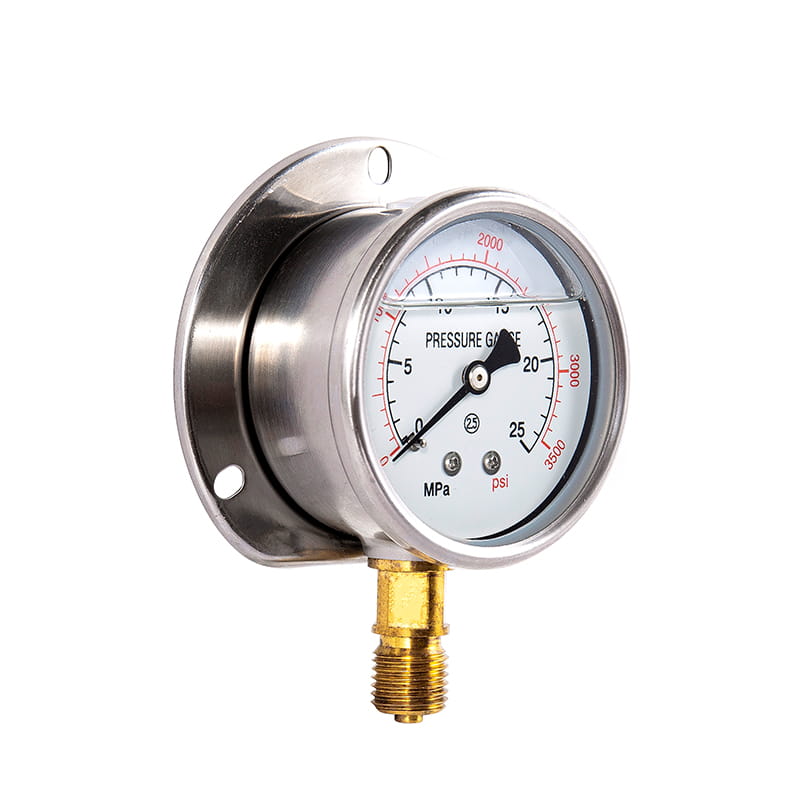

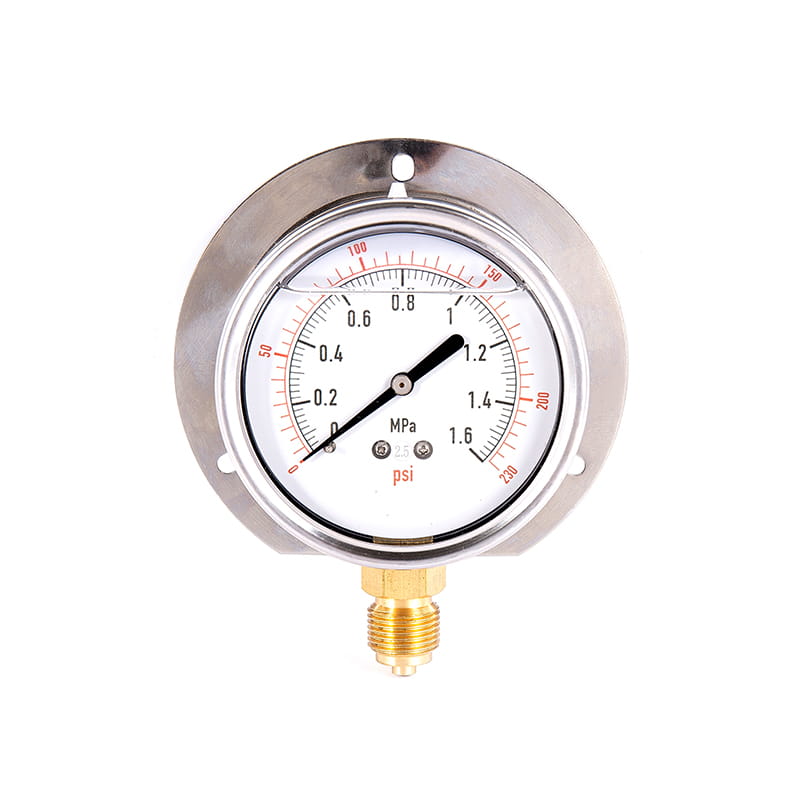

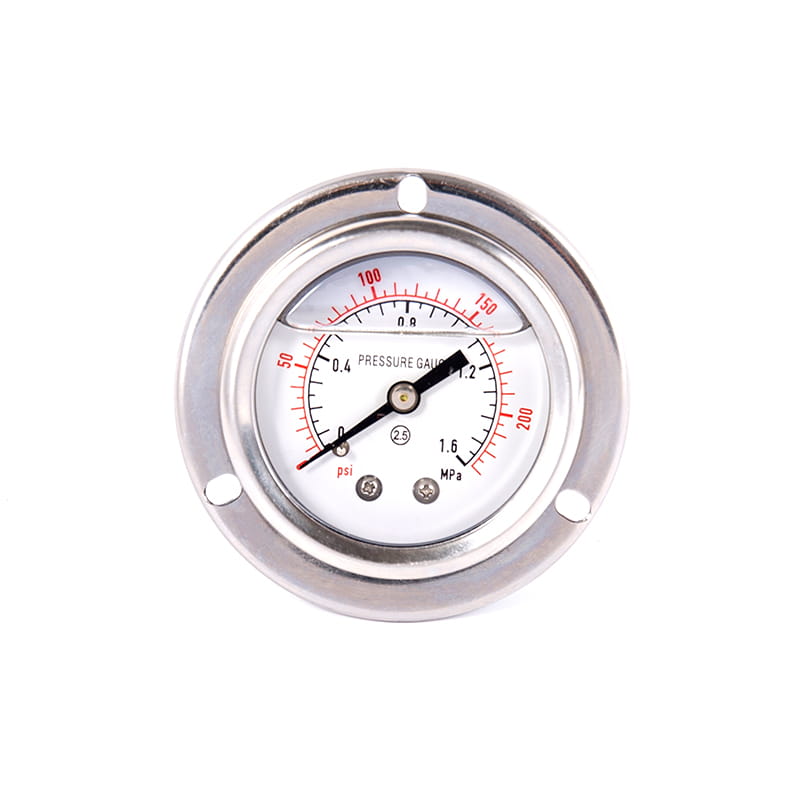

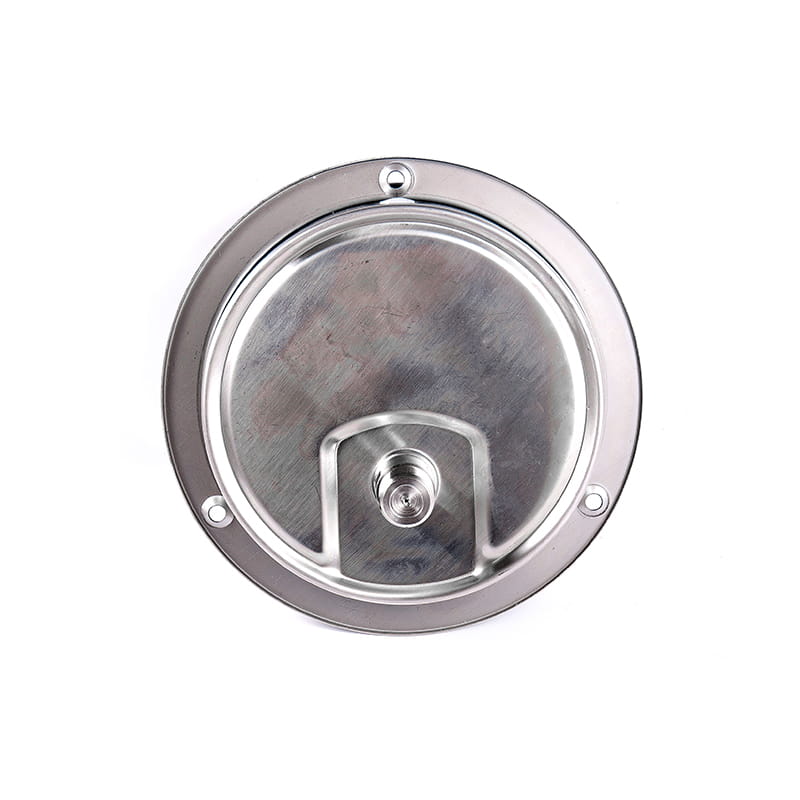

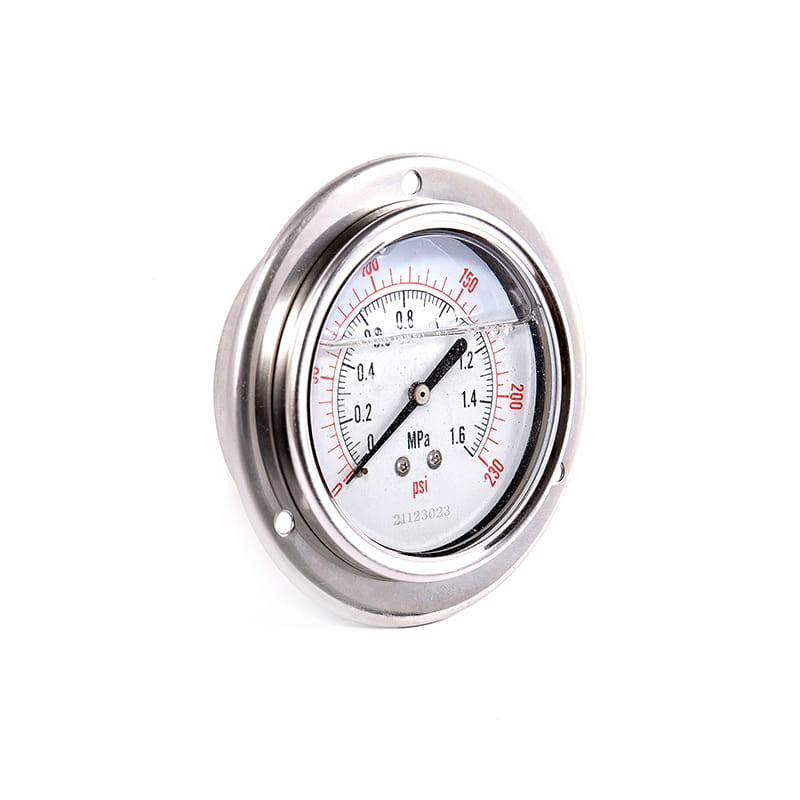

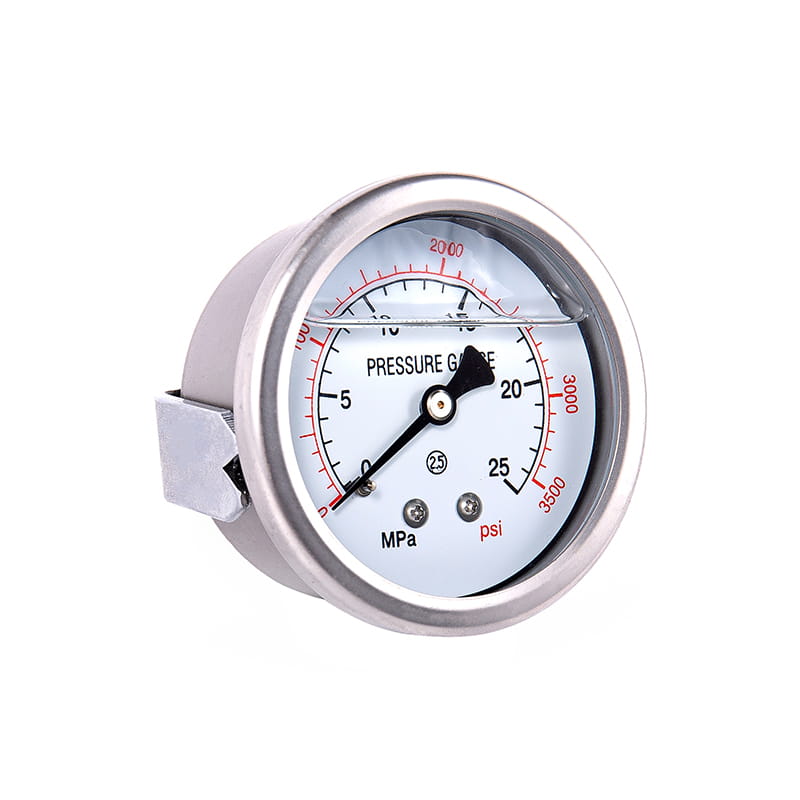

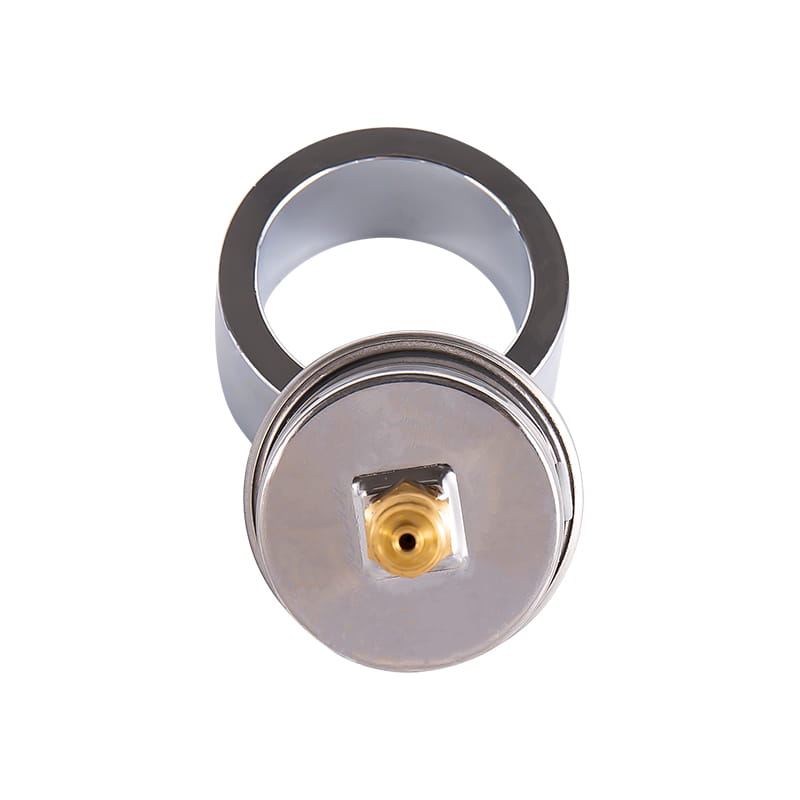

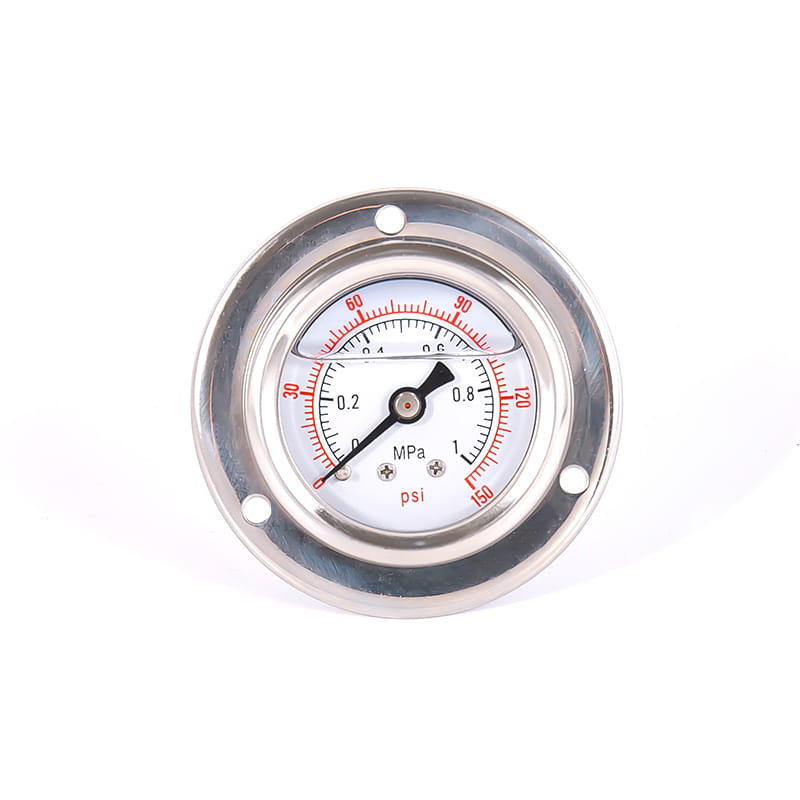

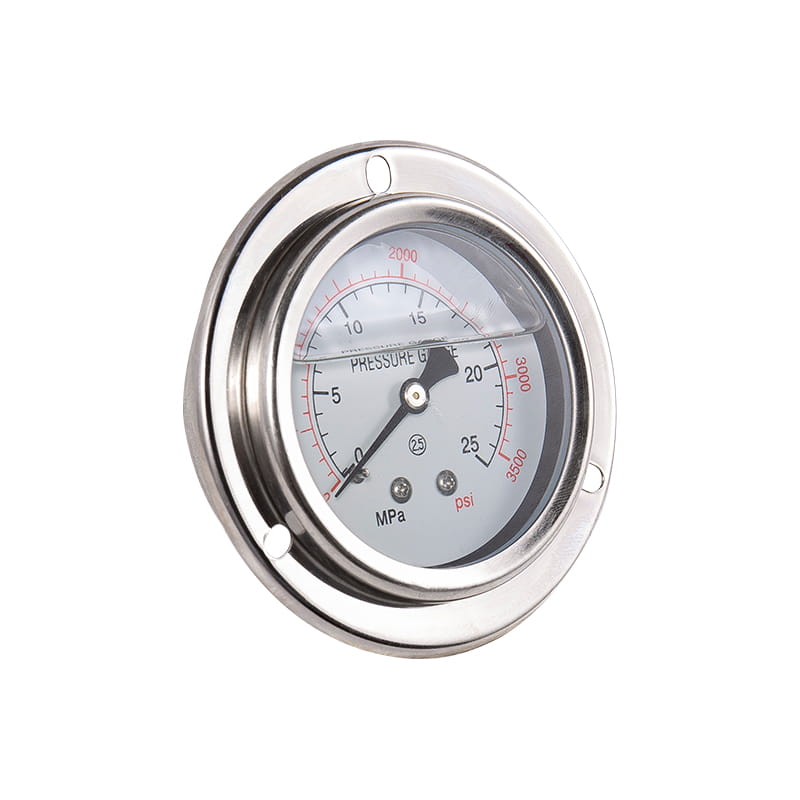

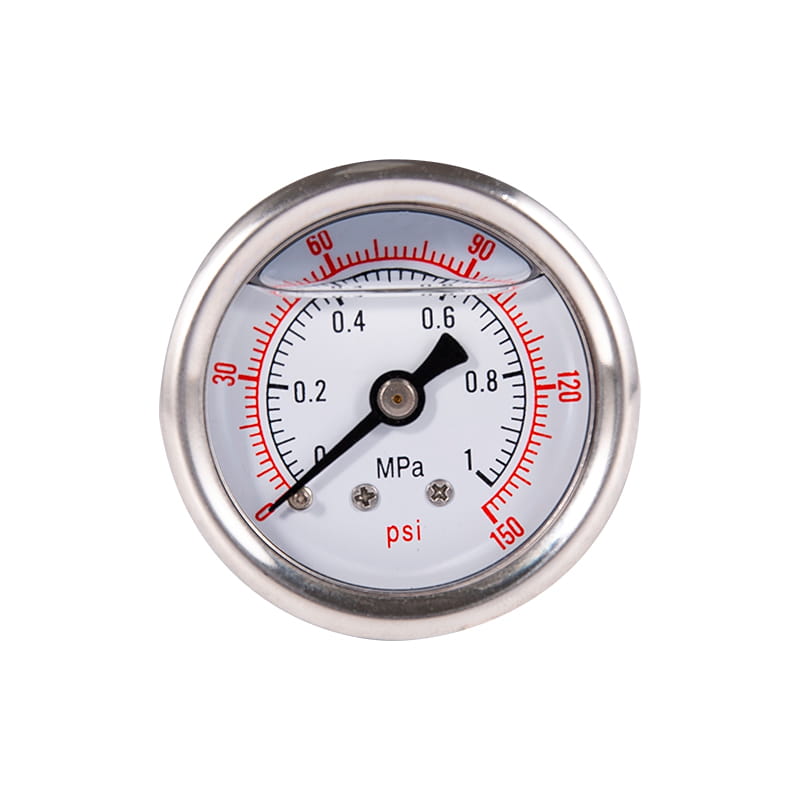

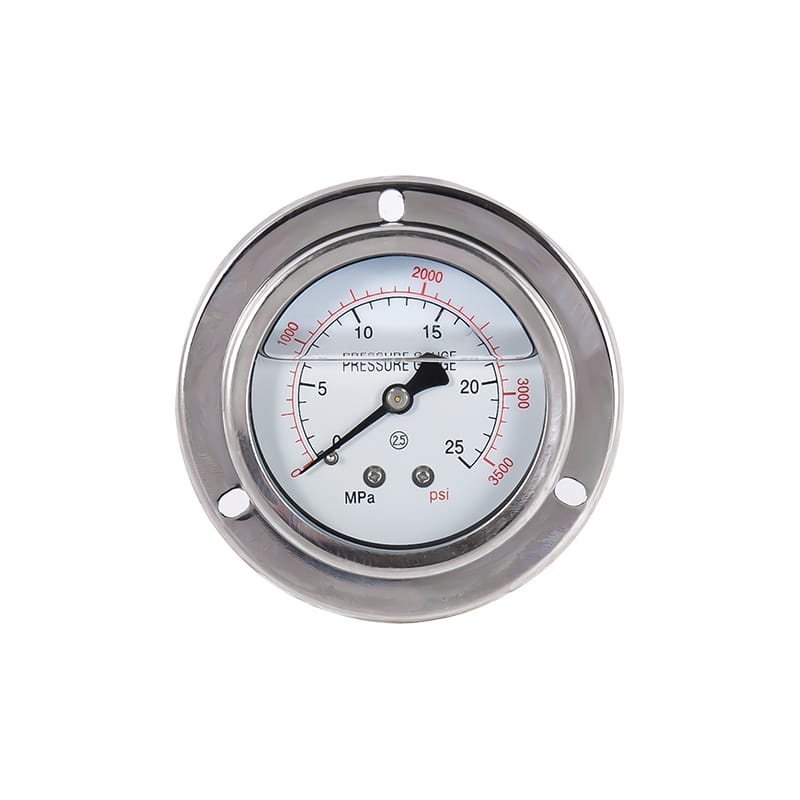

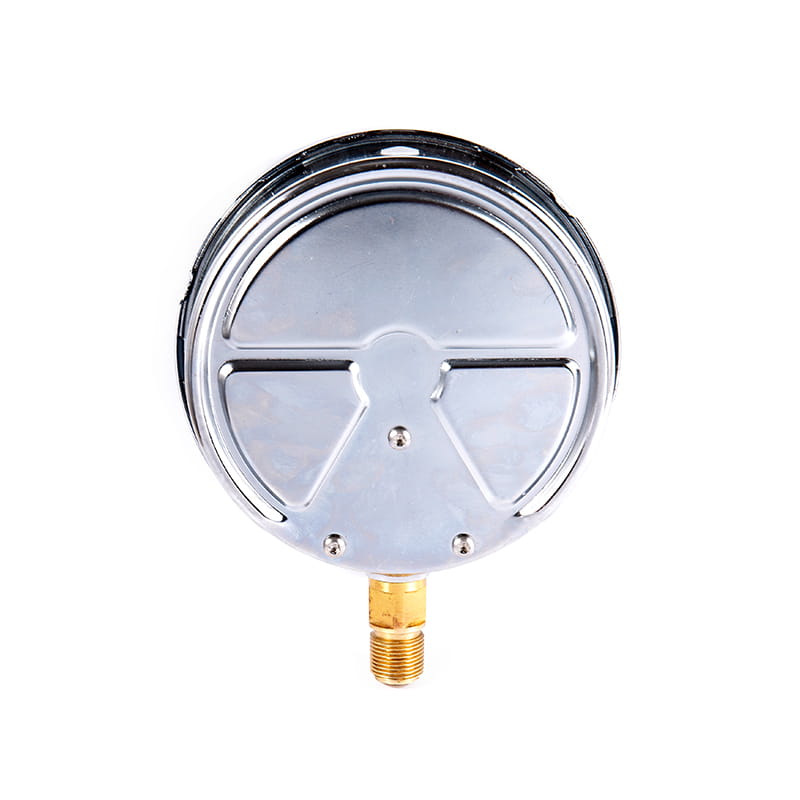

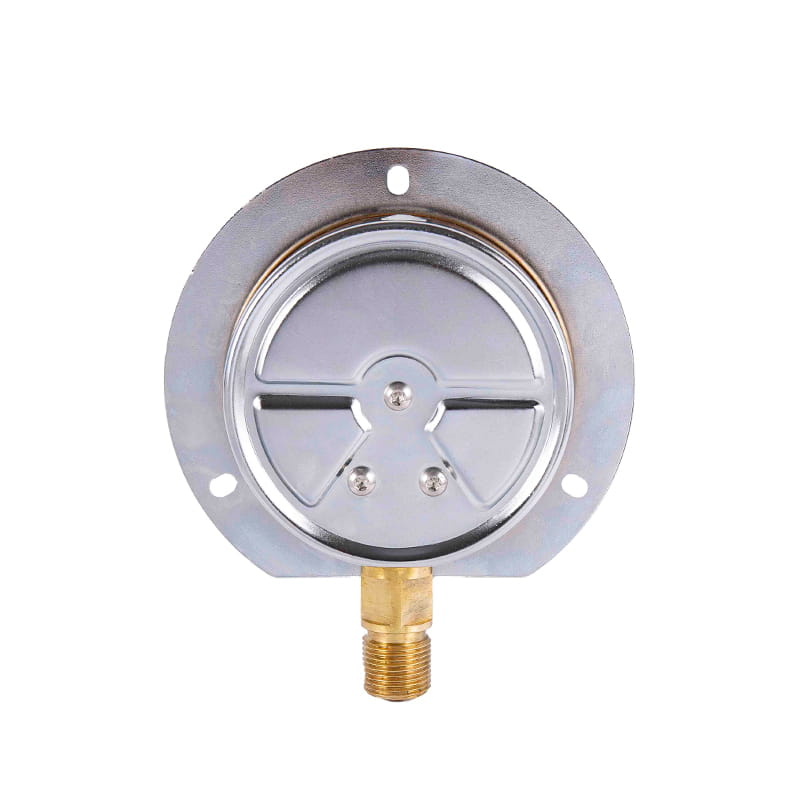

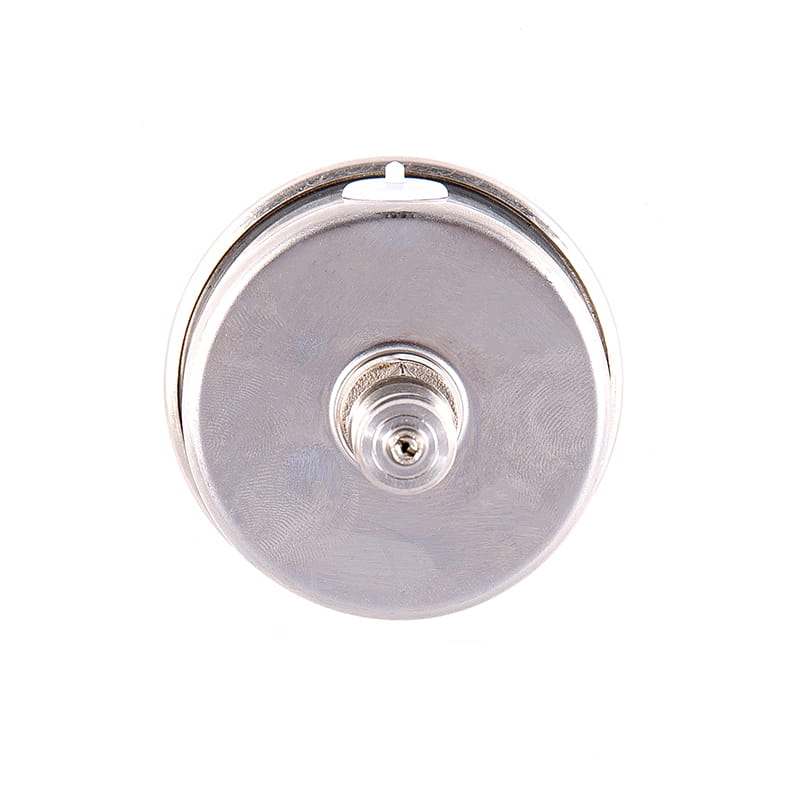

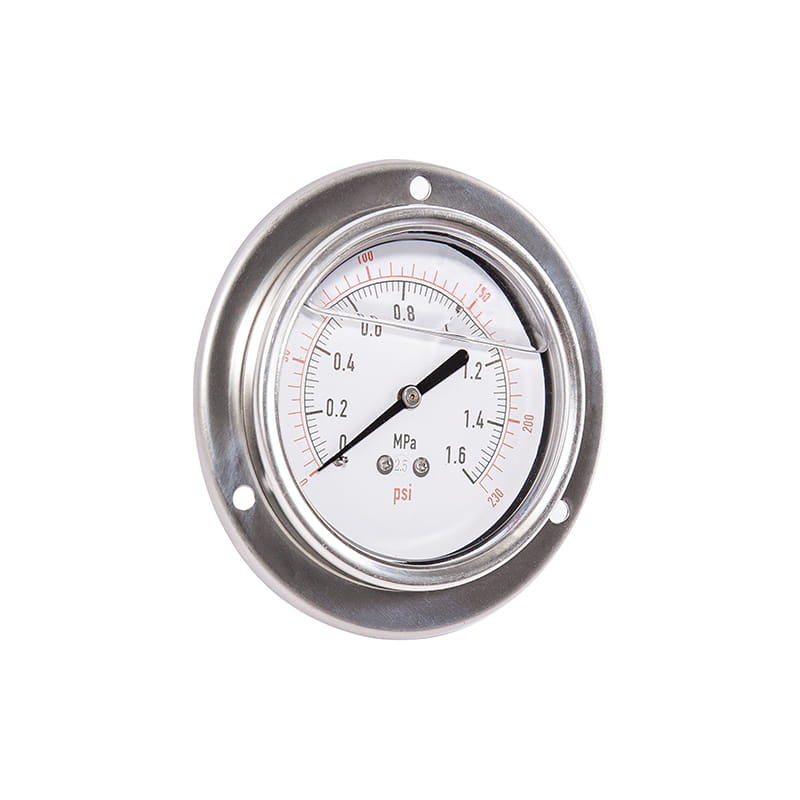

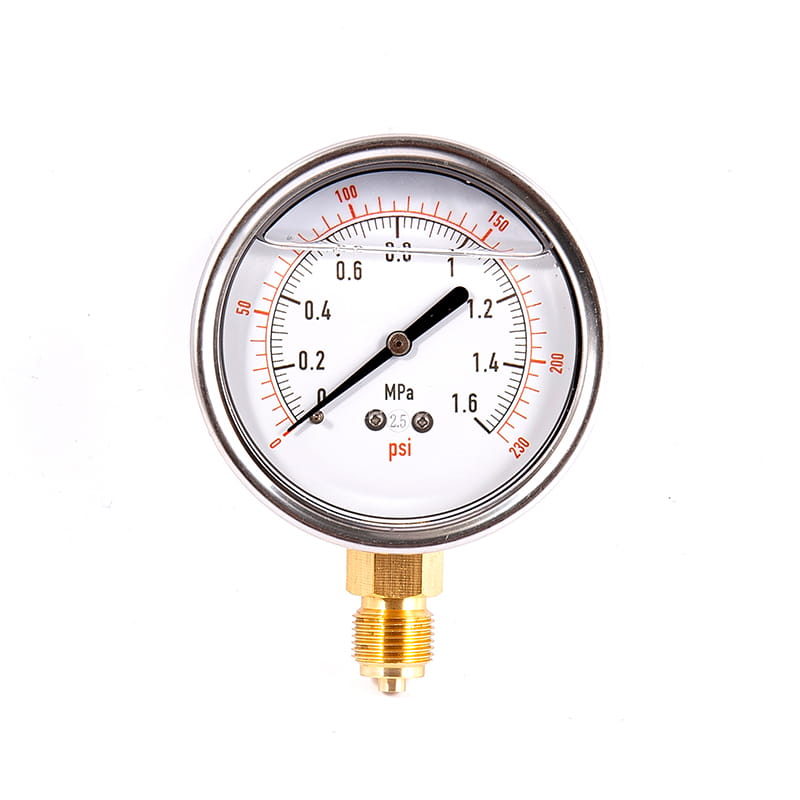

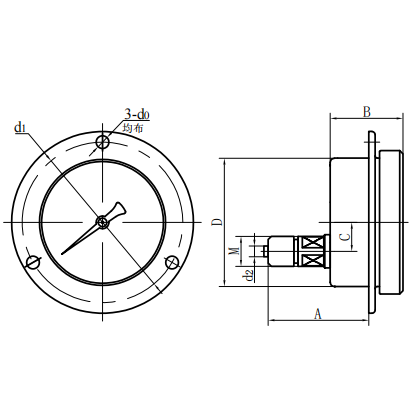

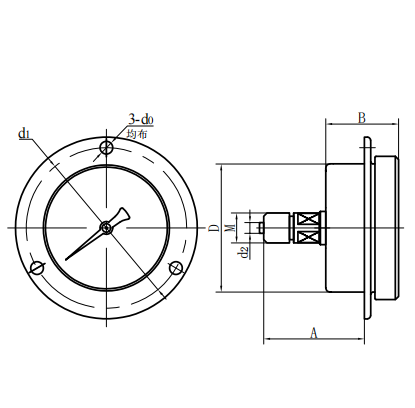

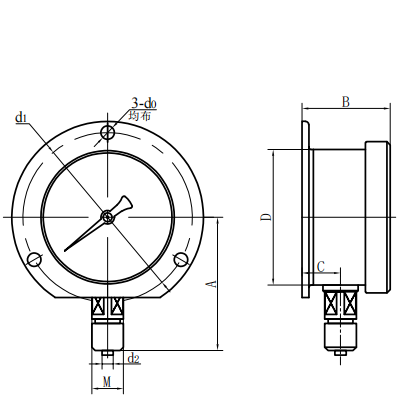

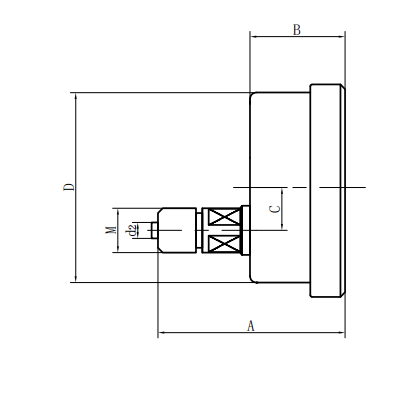

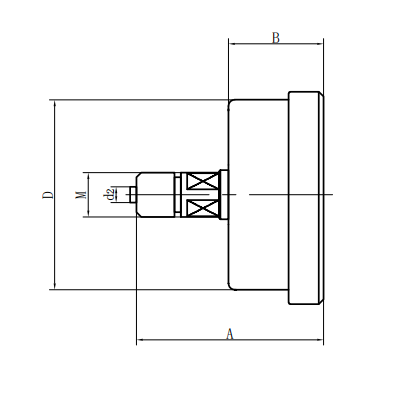

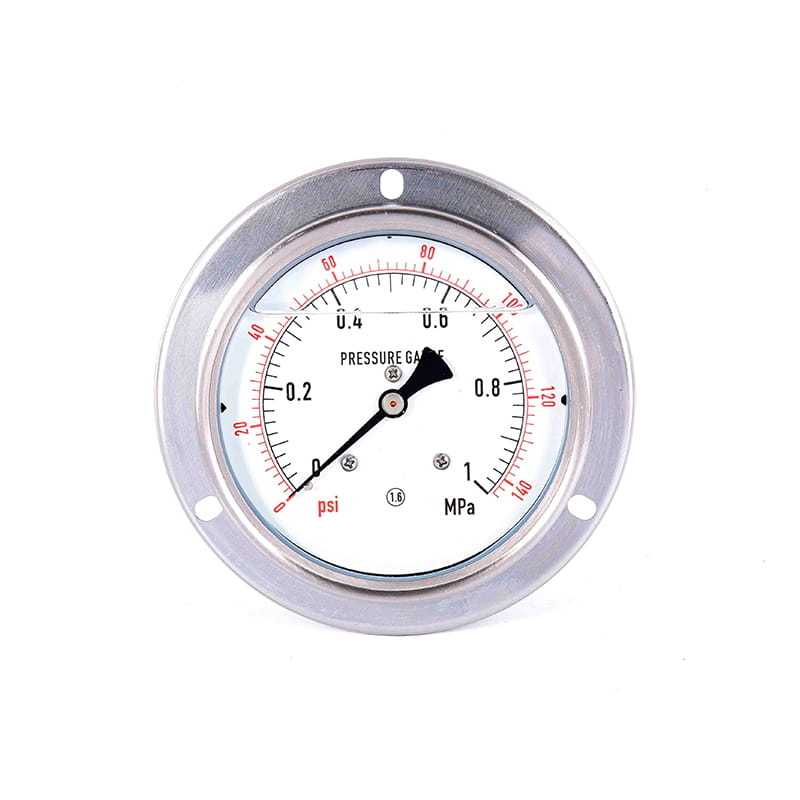

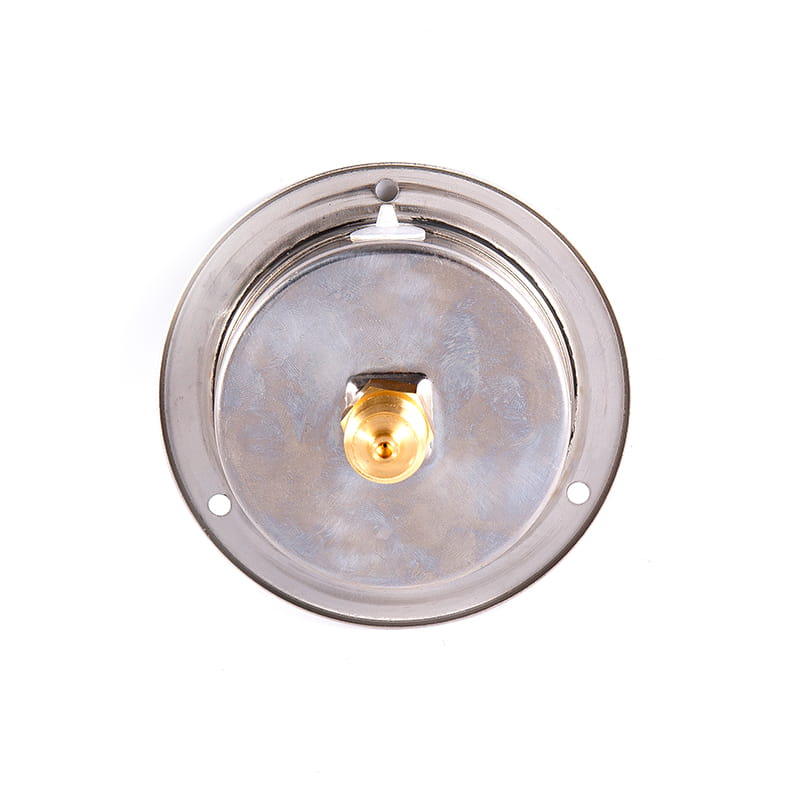

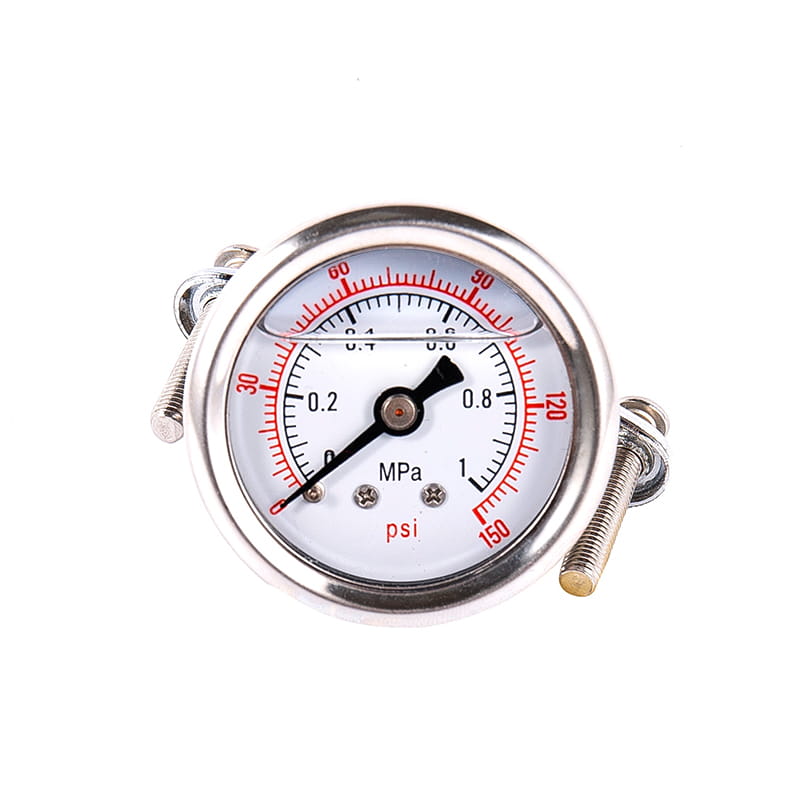

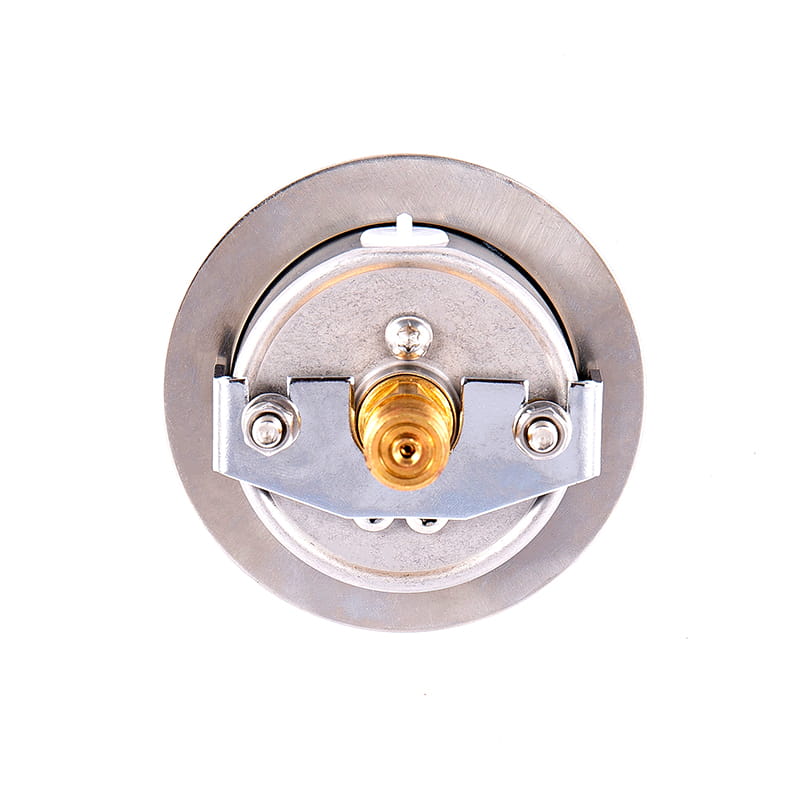

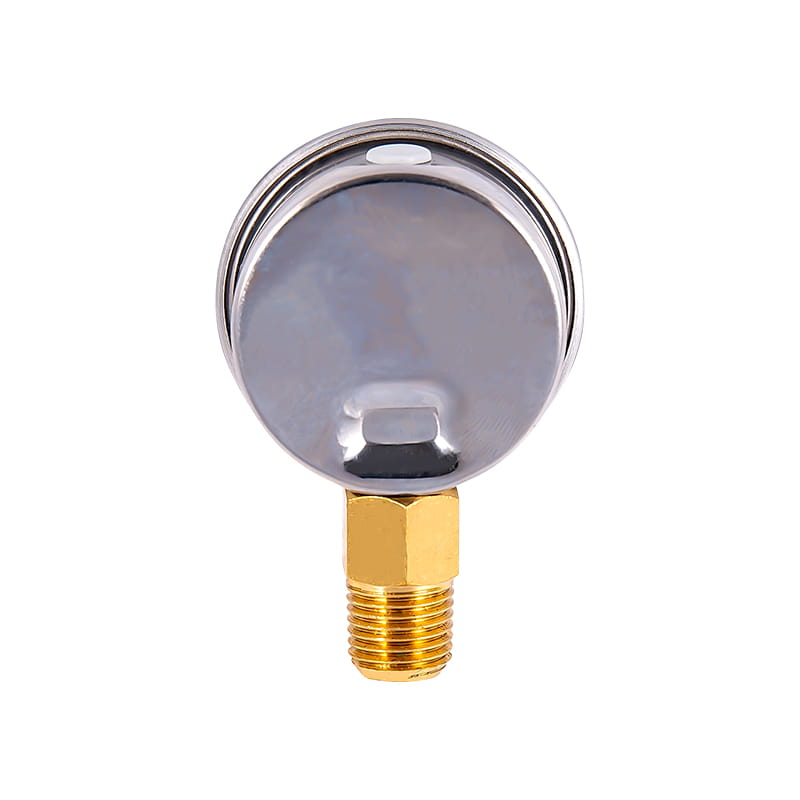

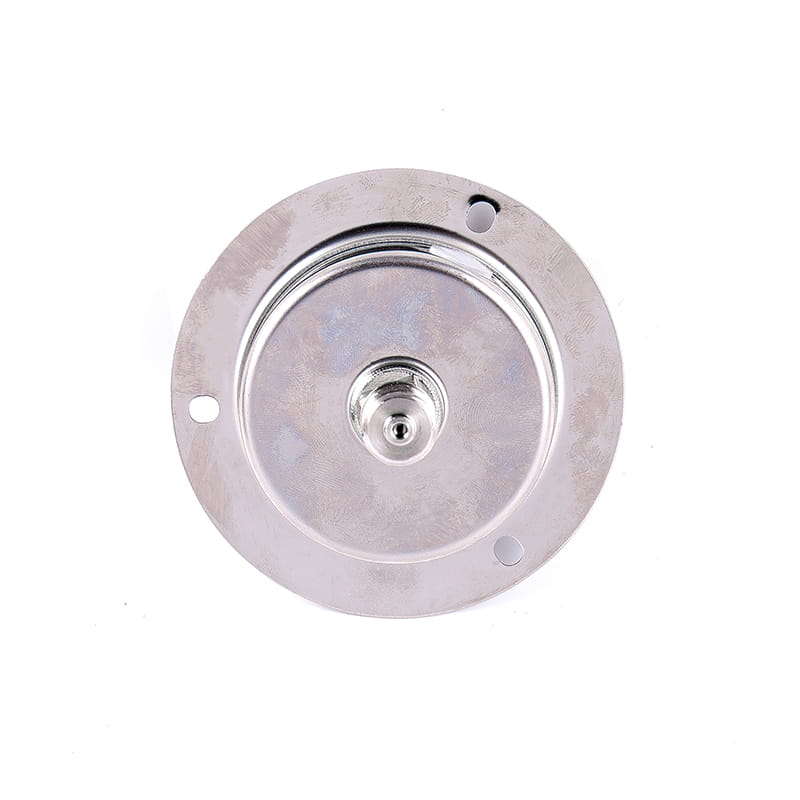

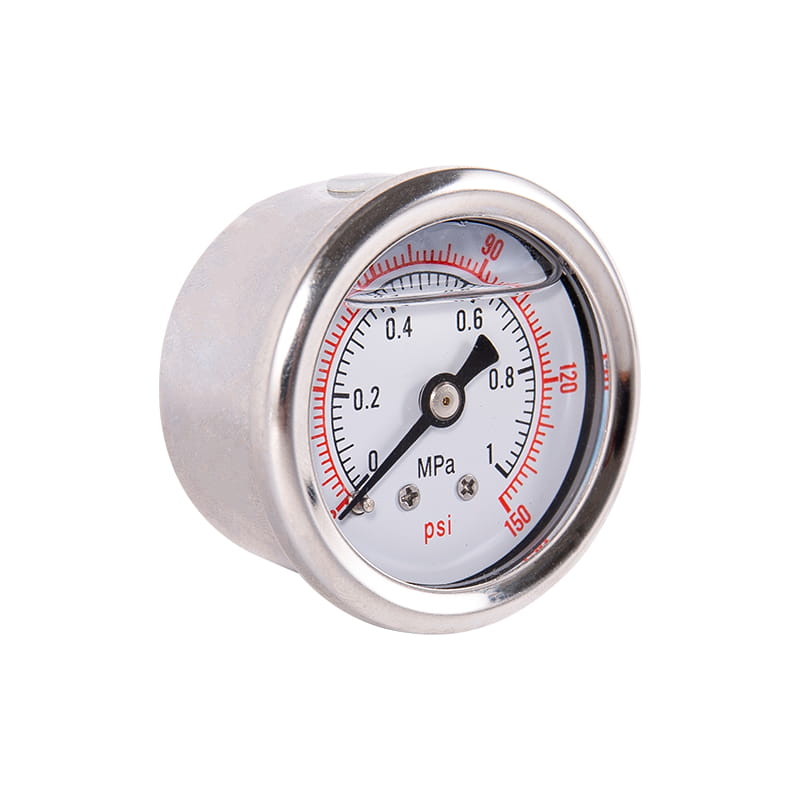

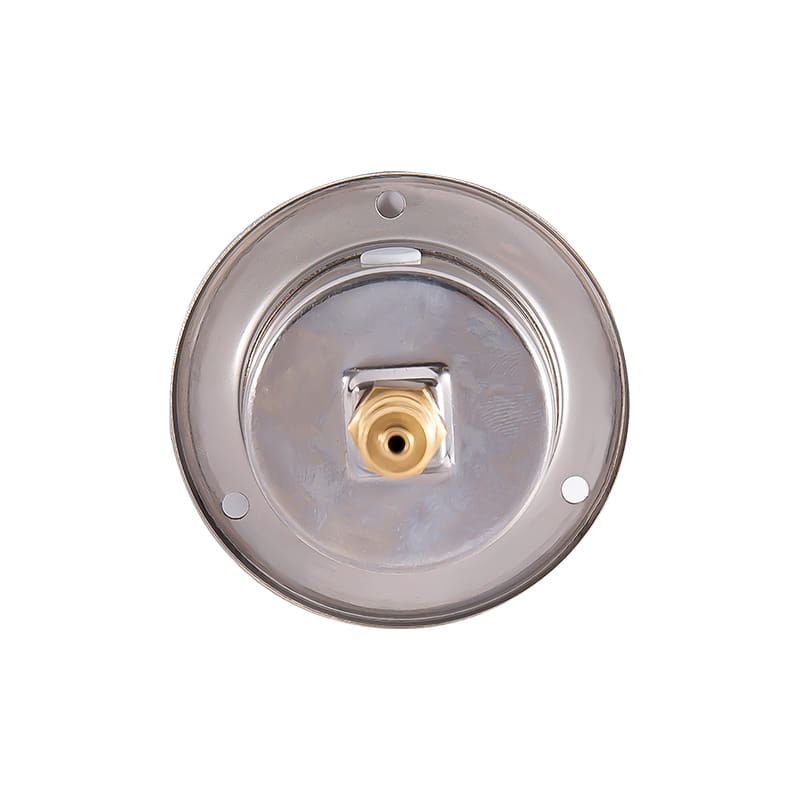

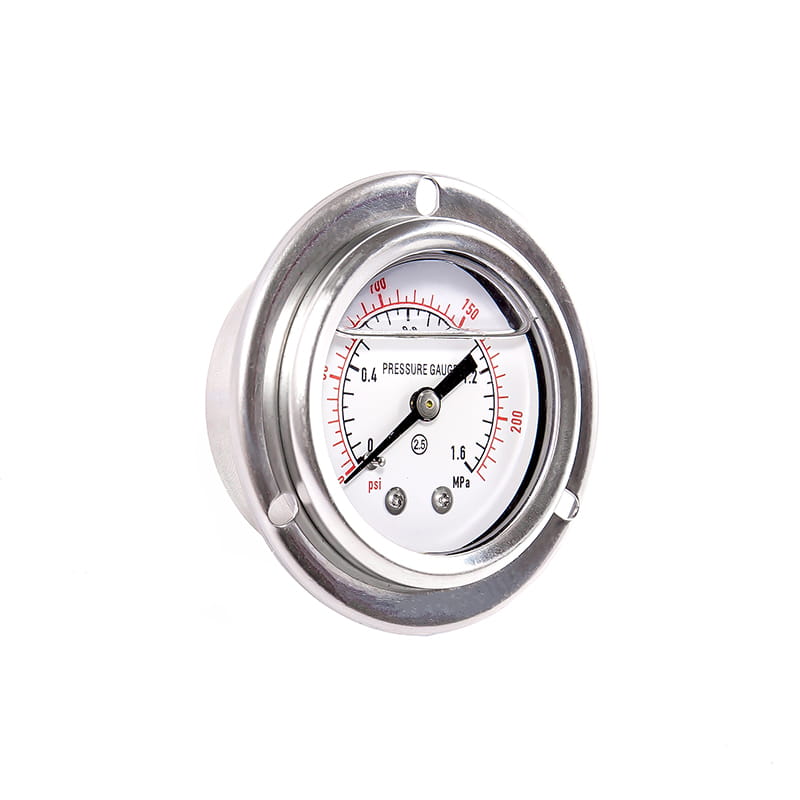

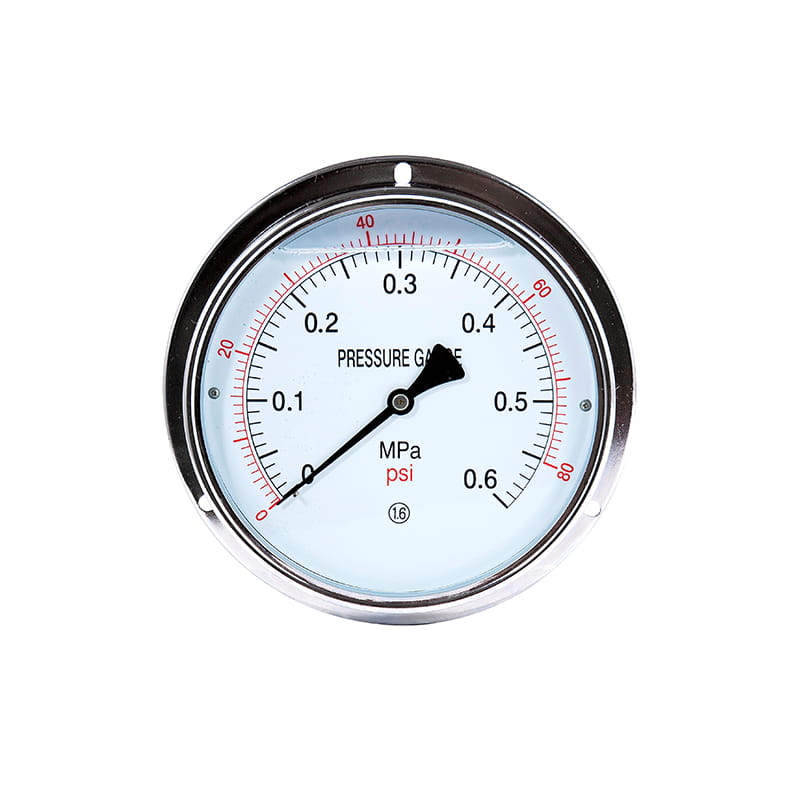

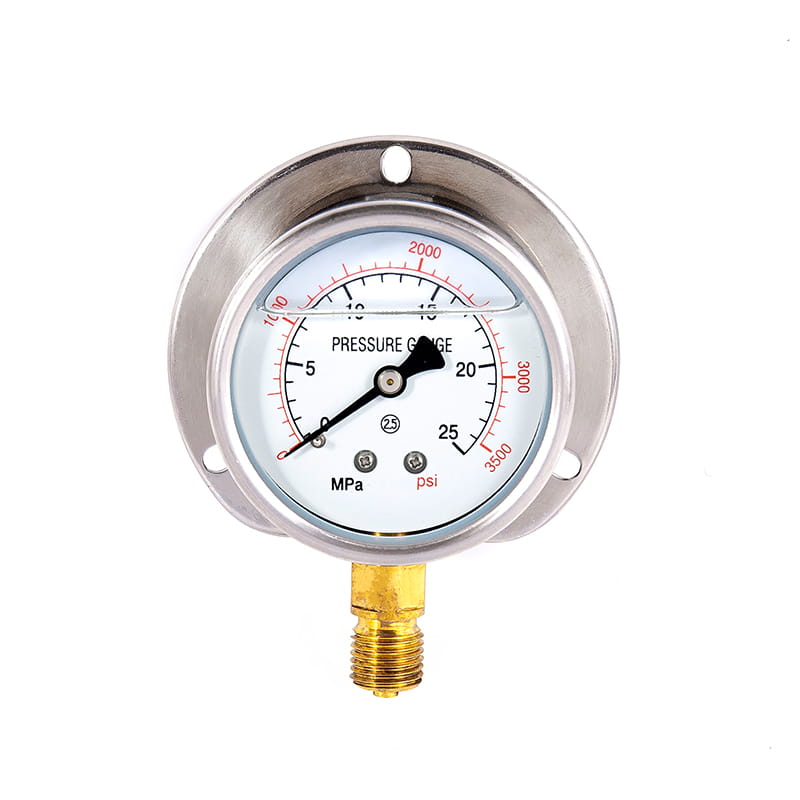

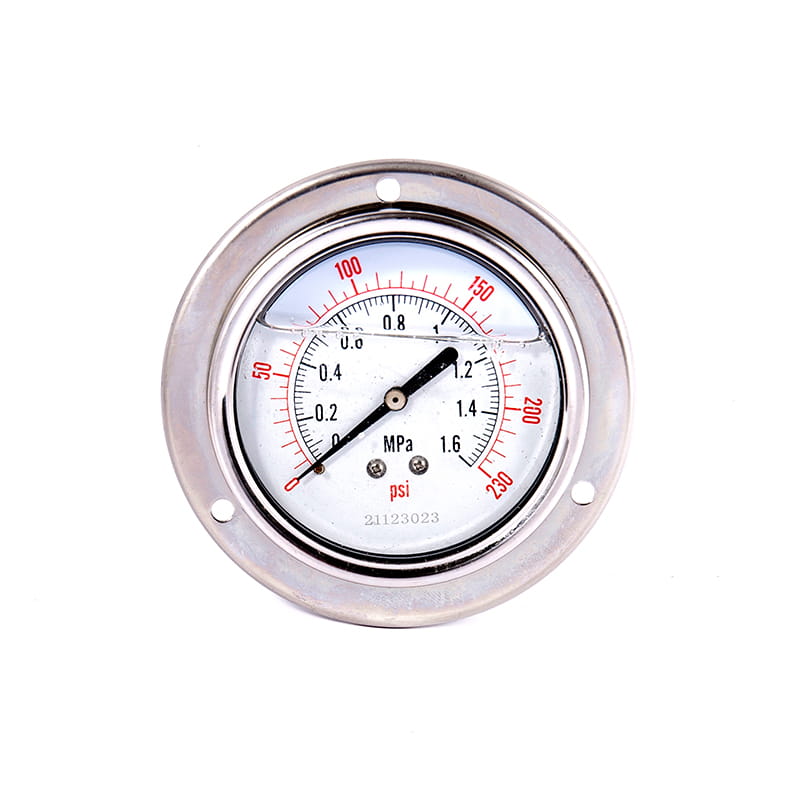

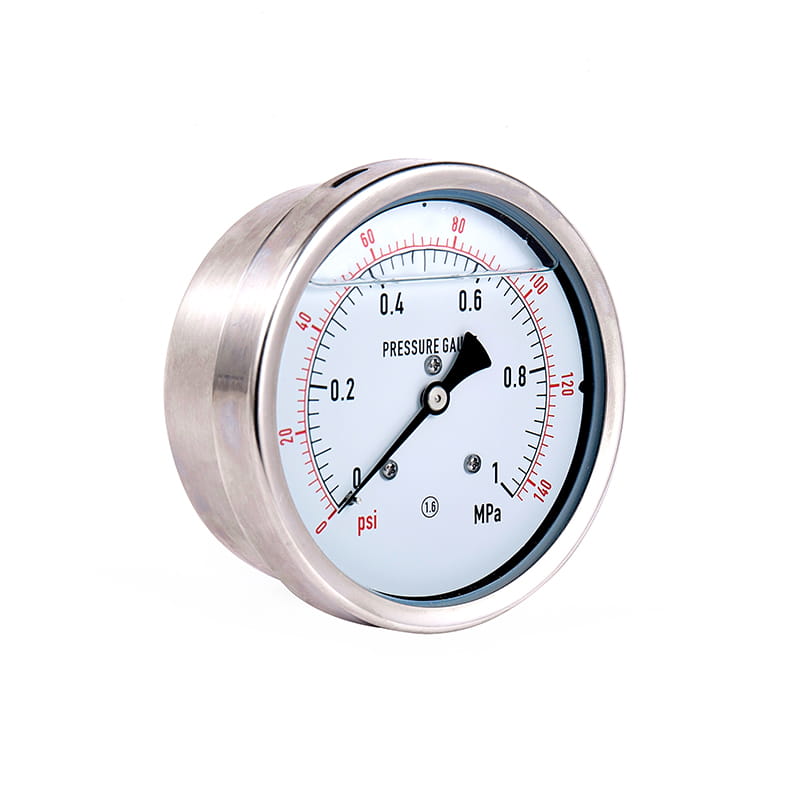

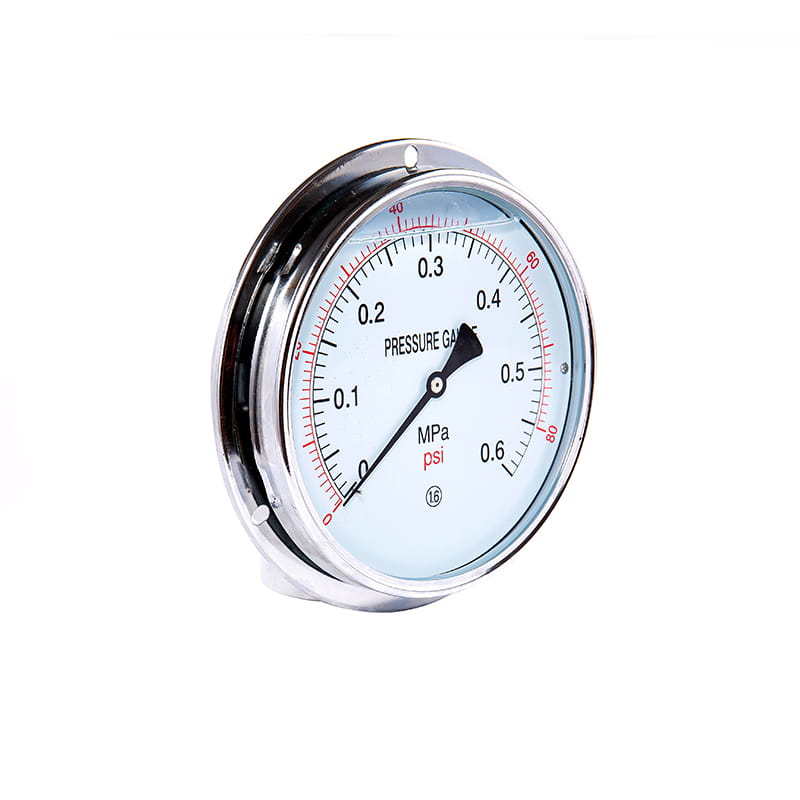

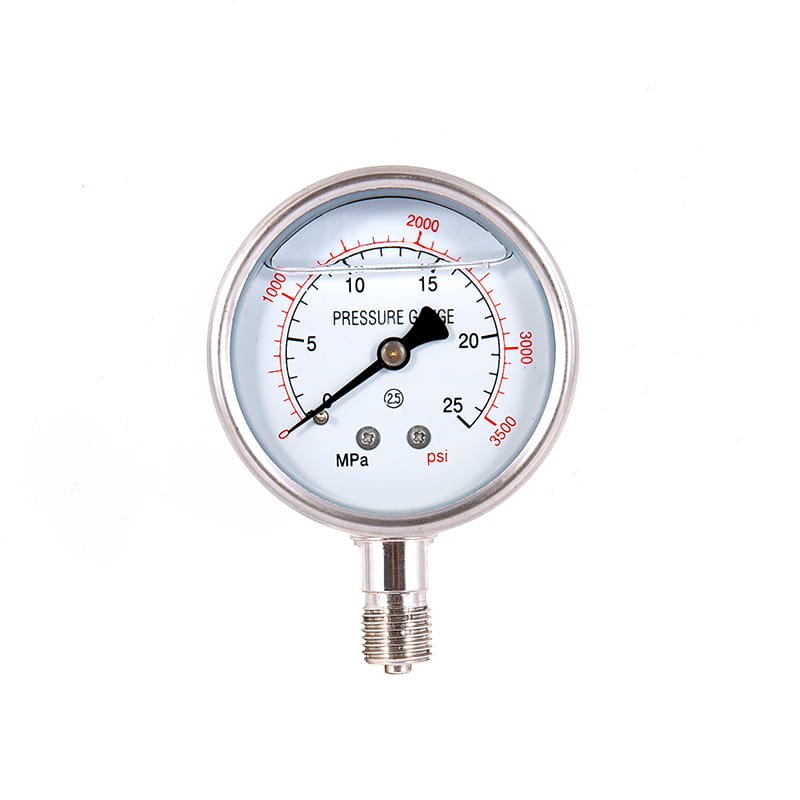

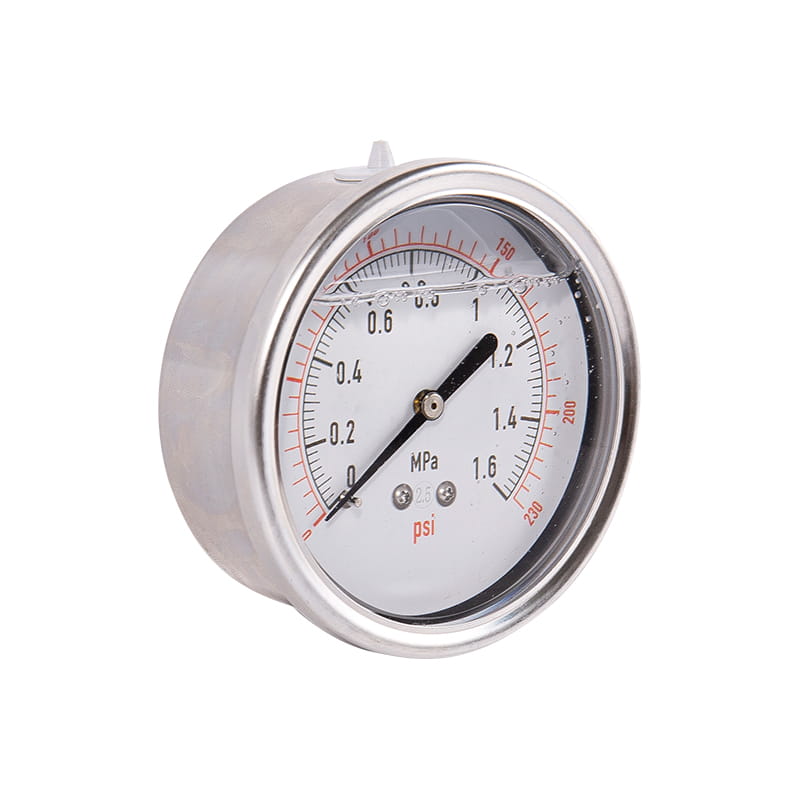

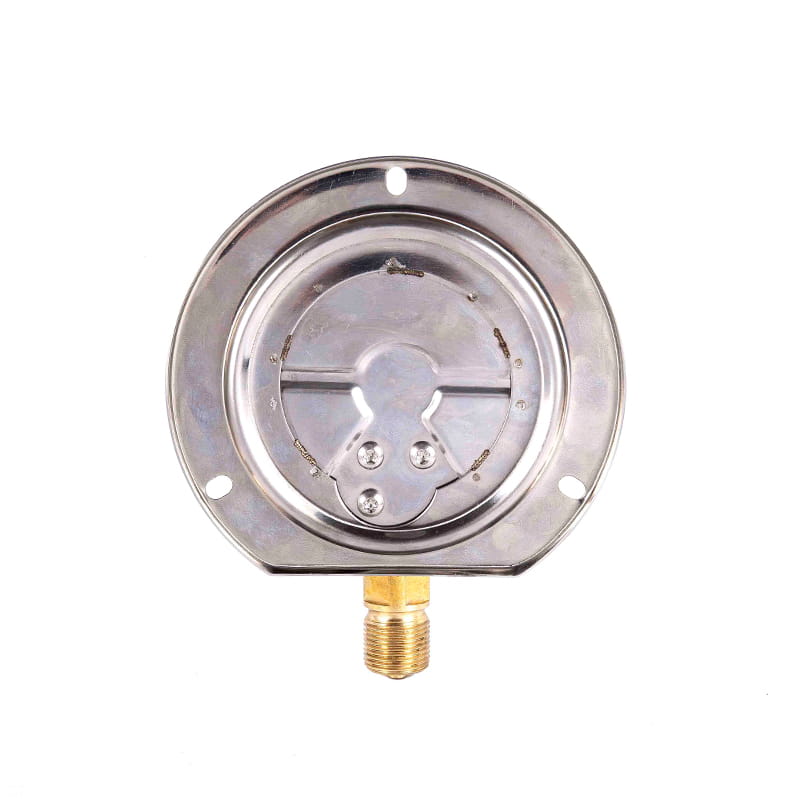

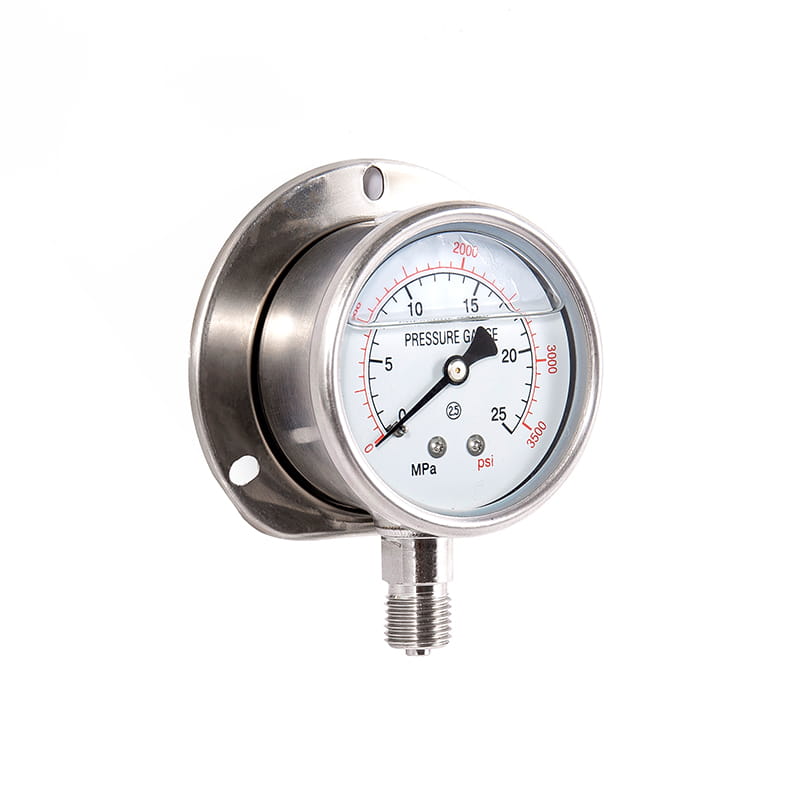

◆ Dimensiones externas:

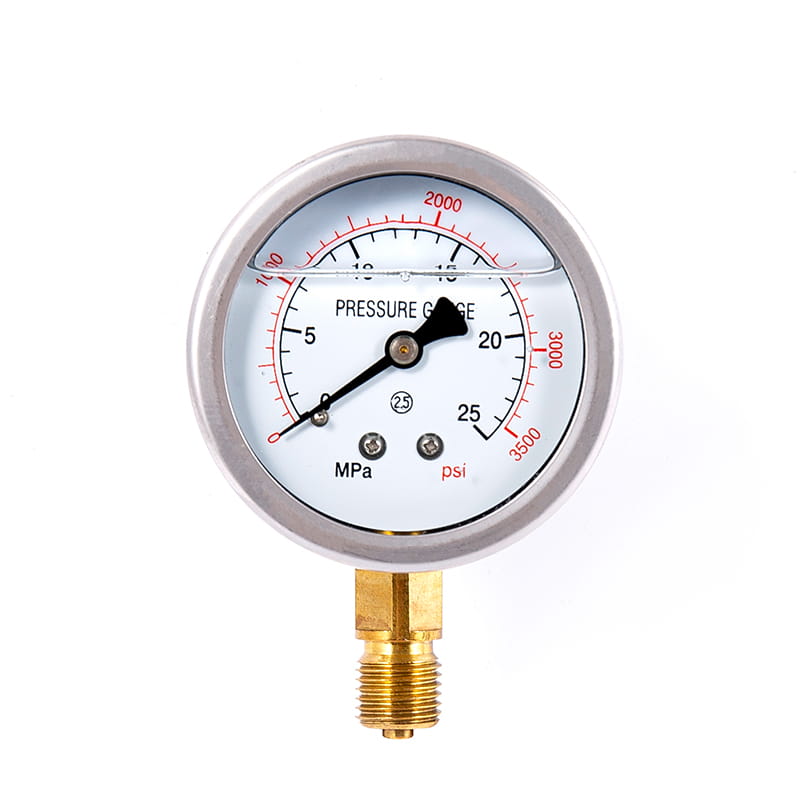

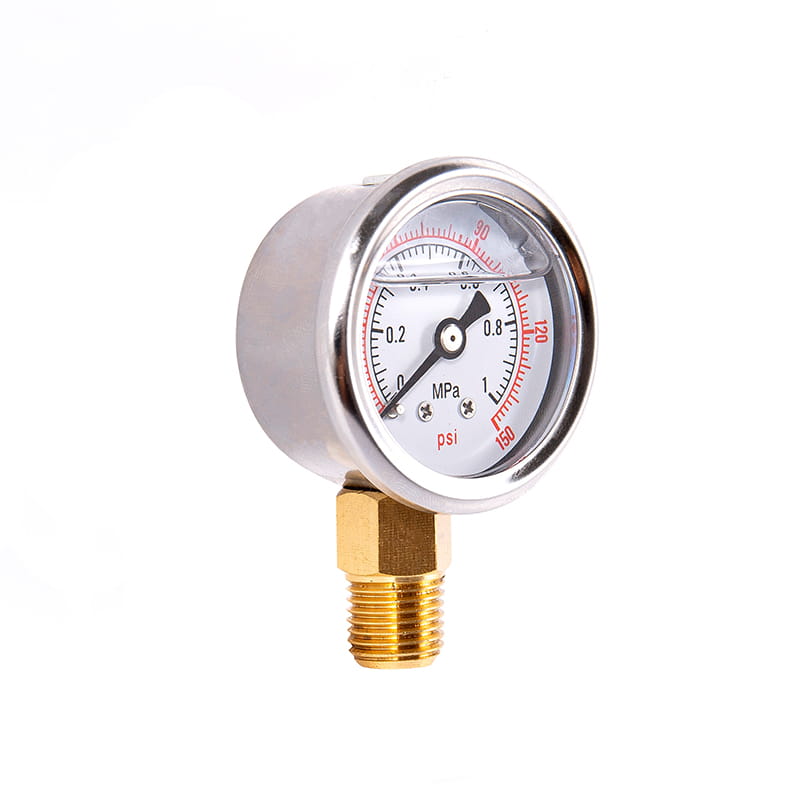

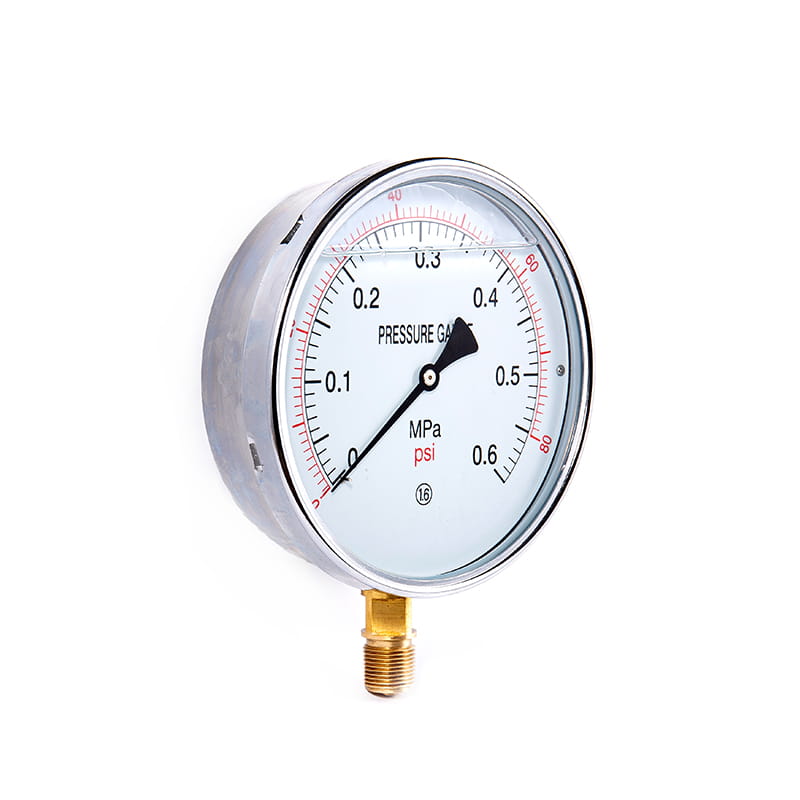

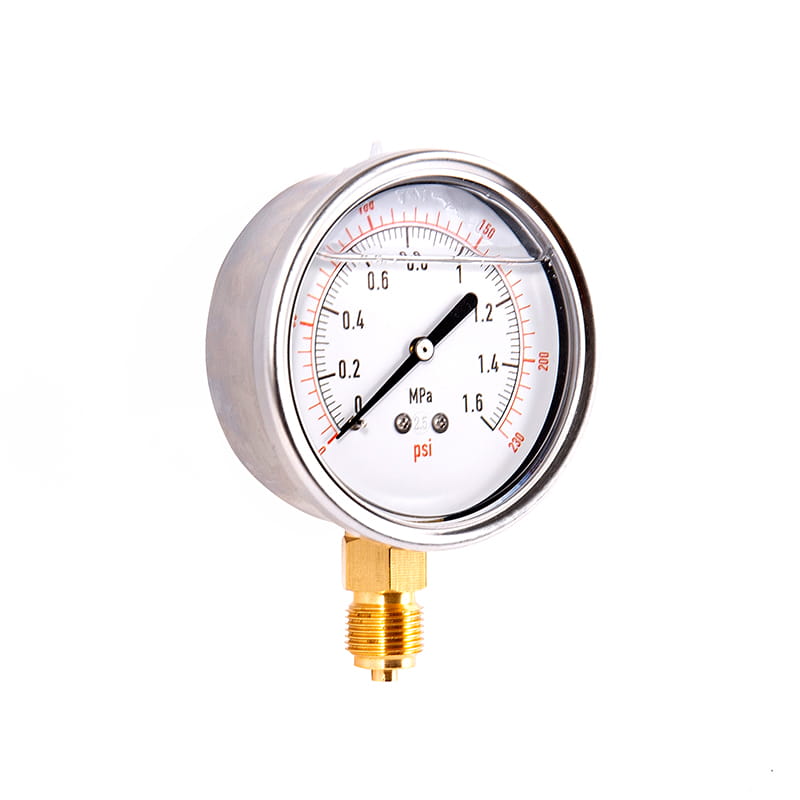

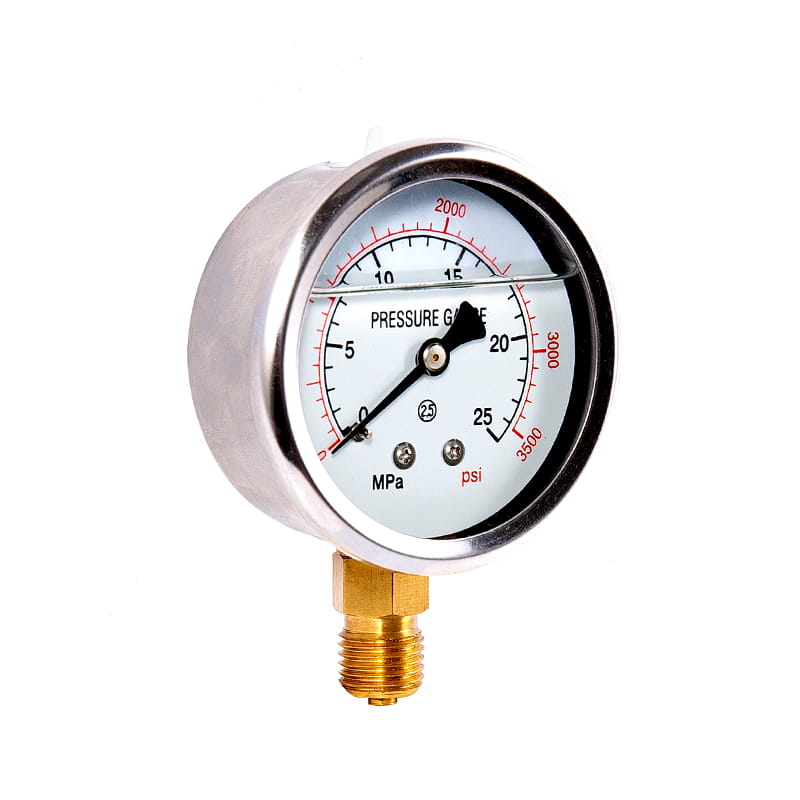

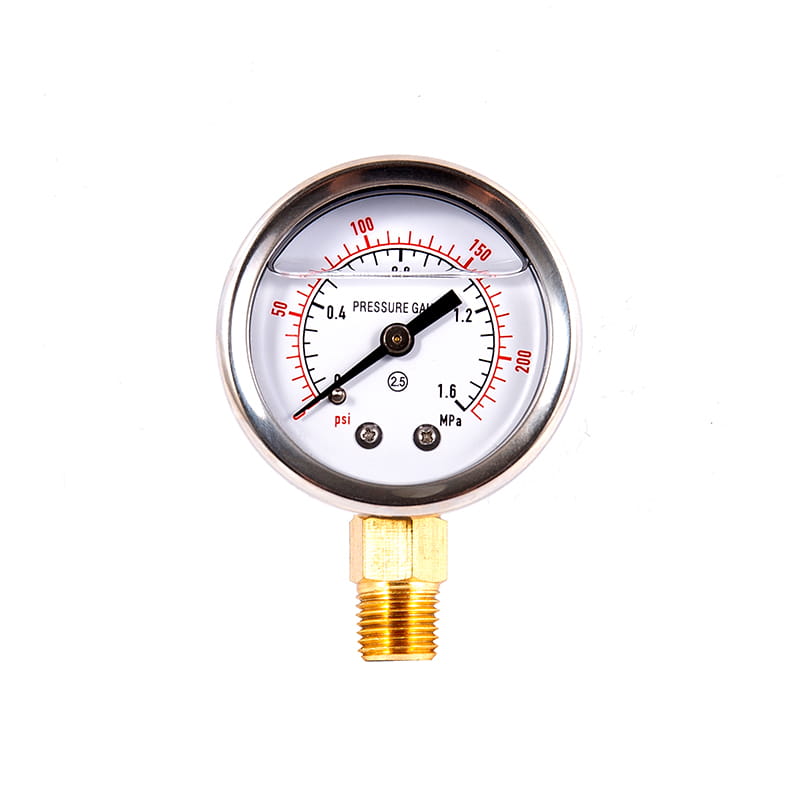

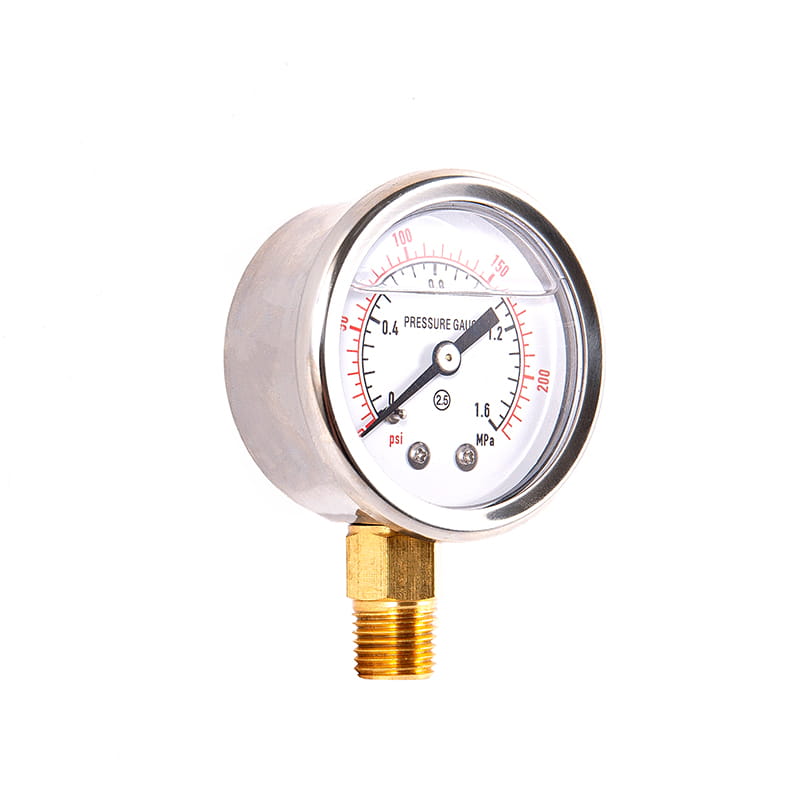

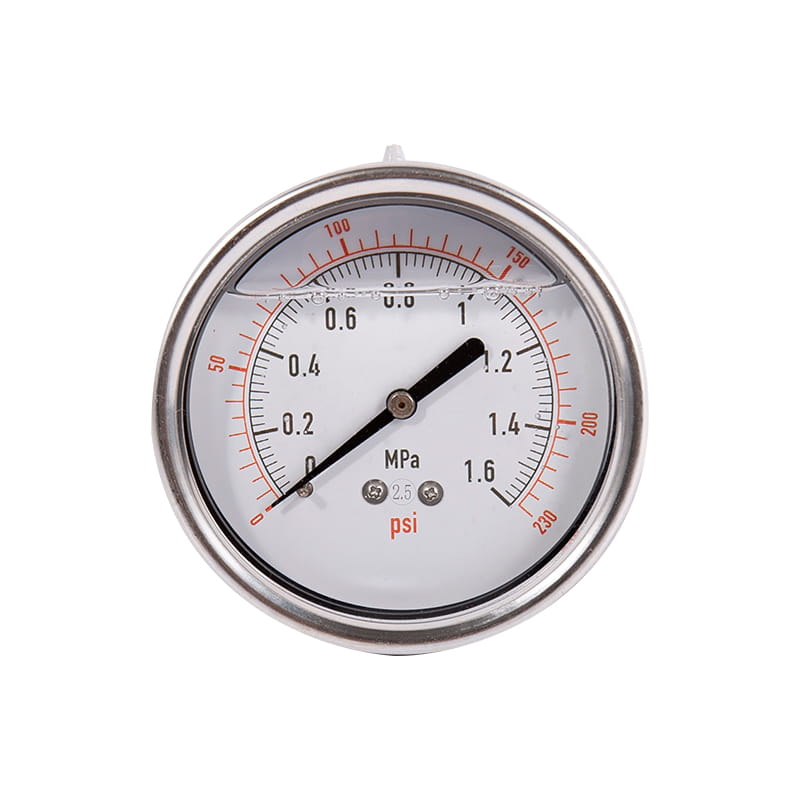

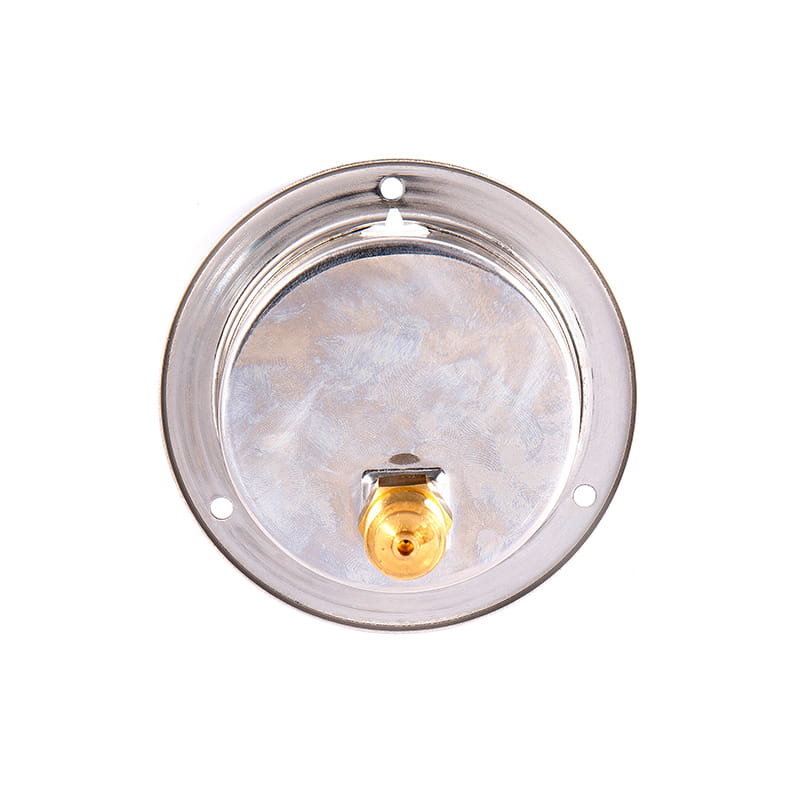

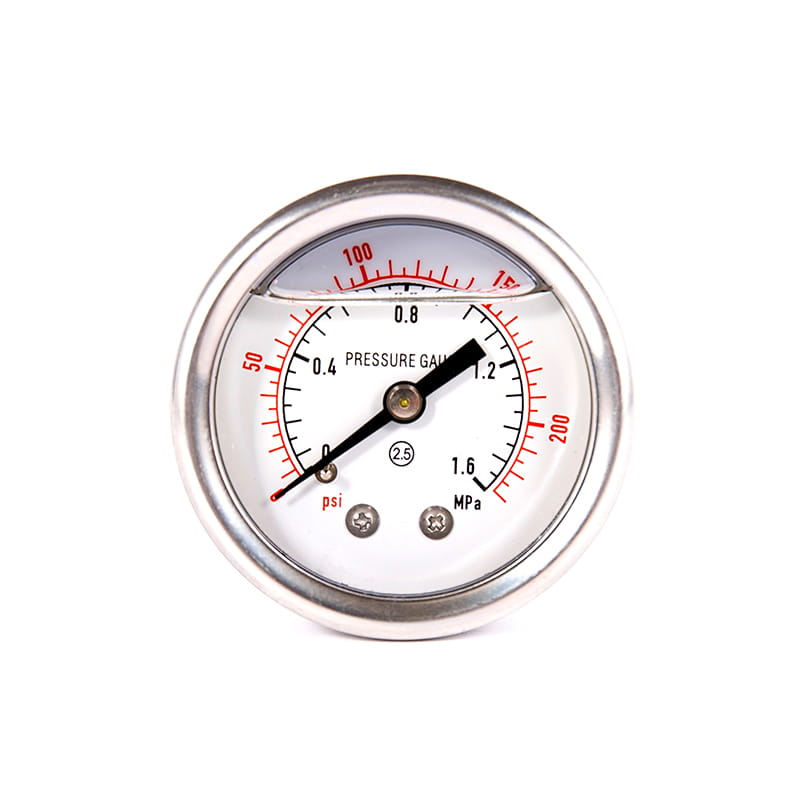

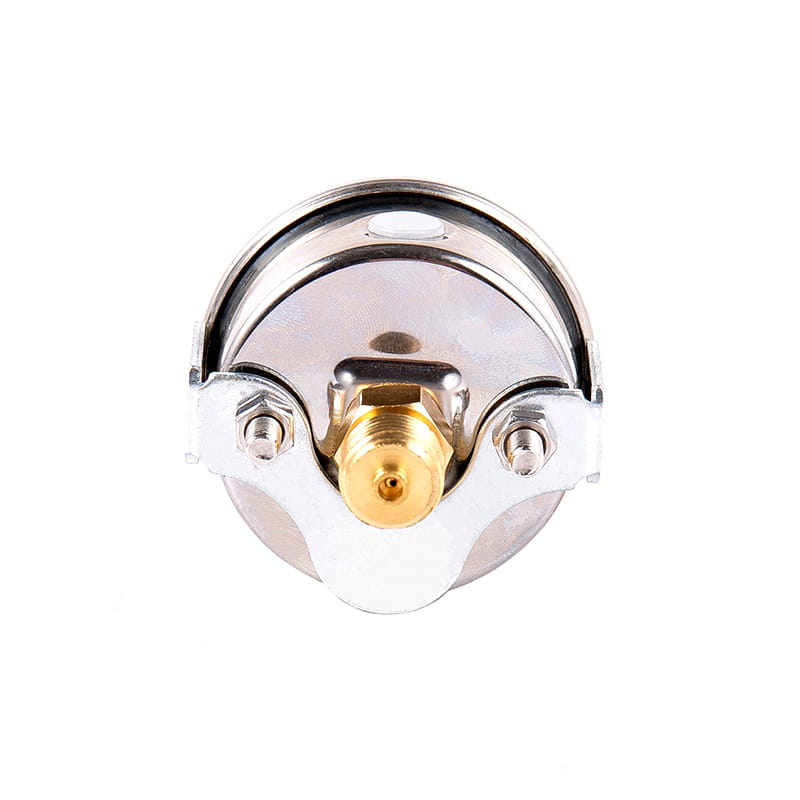

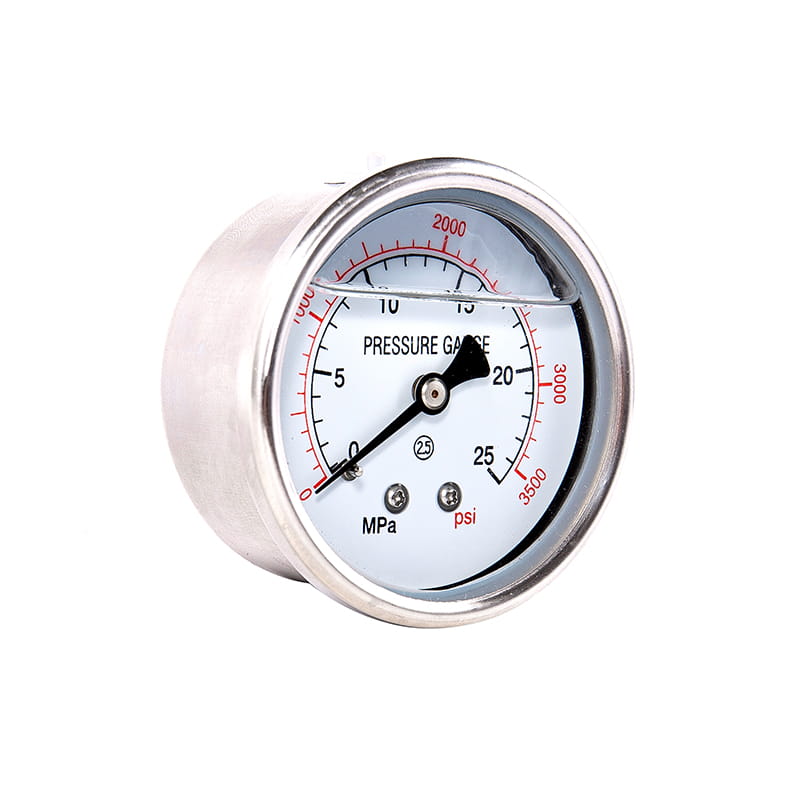

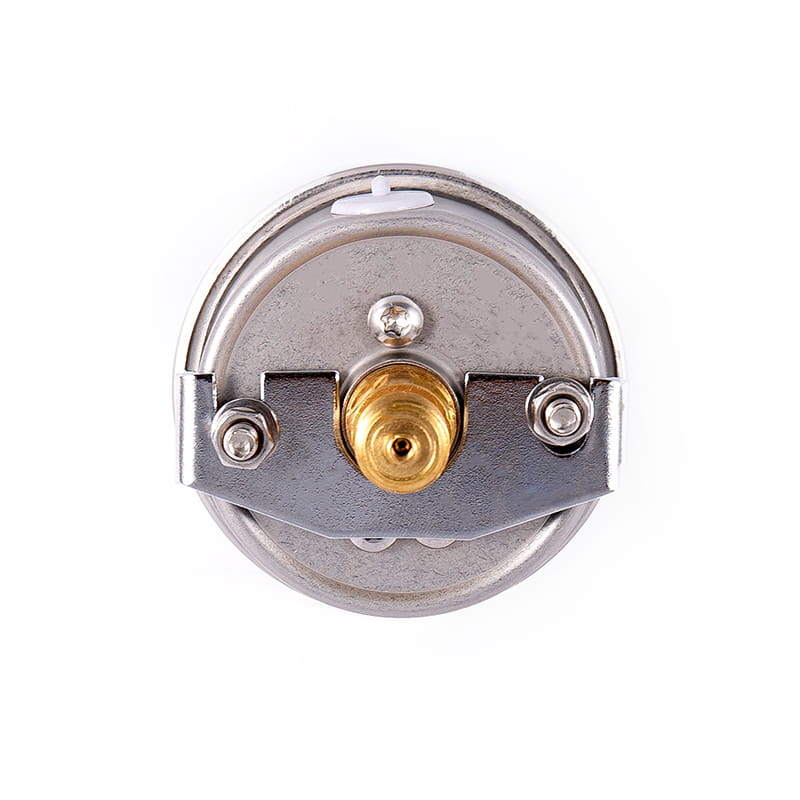

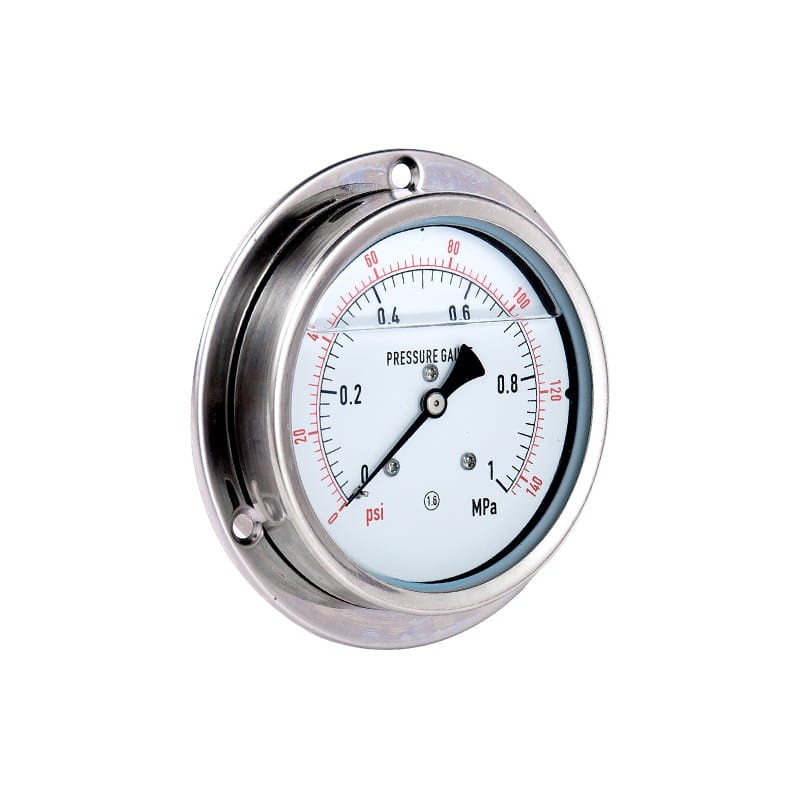

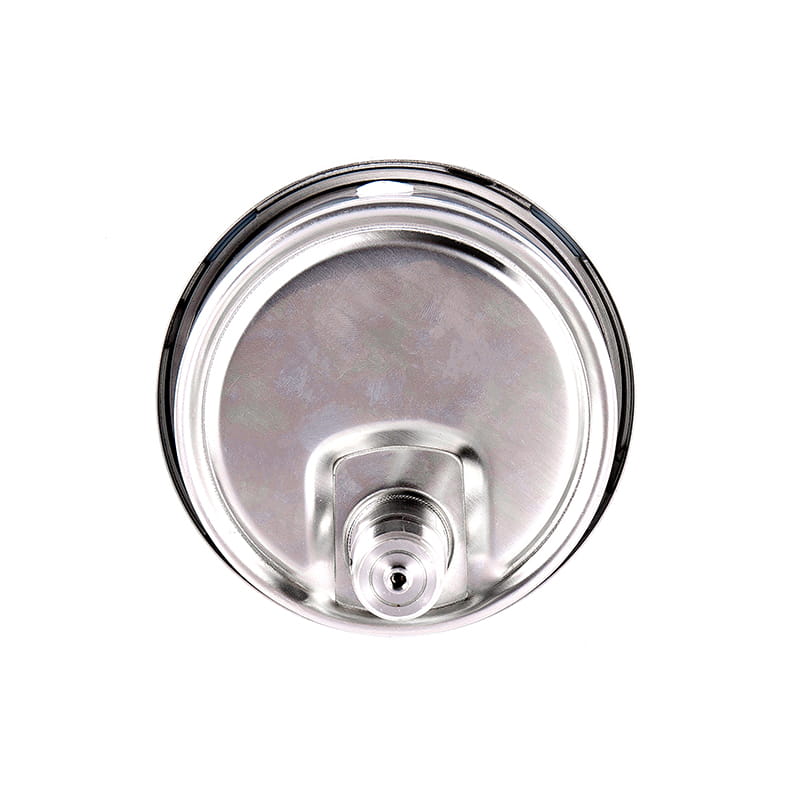

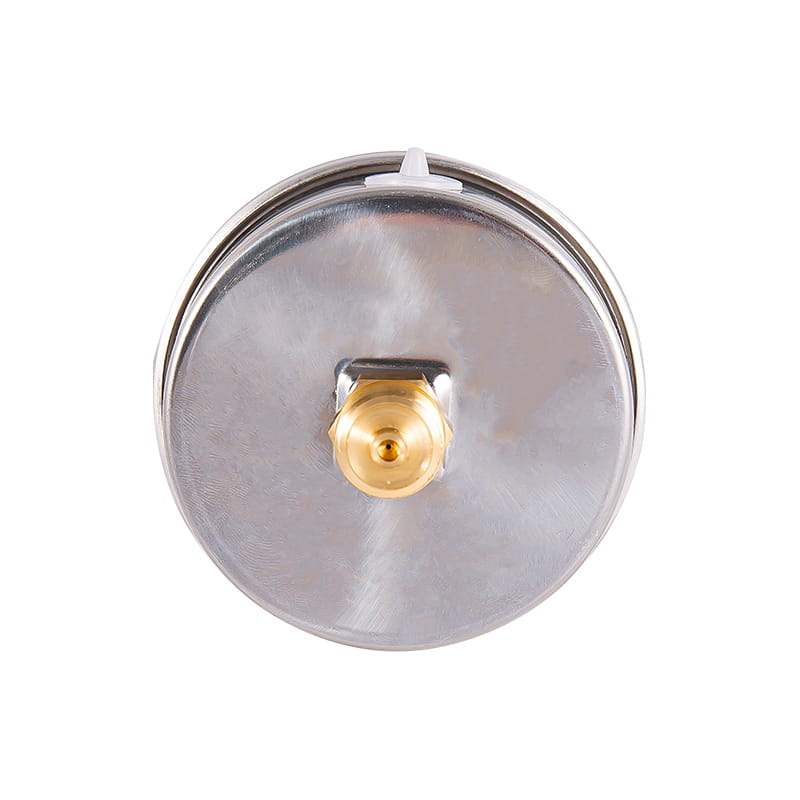

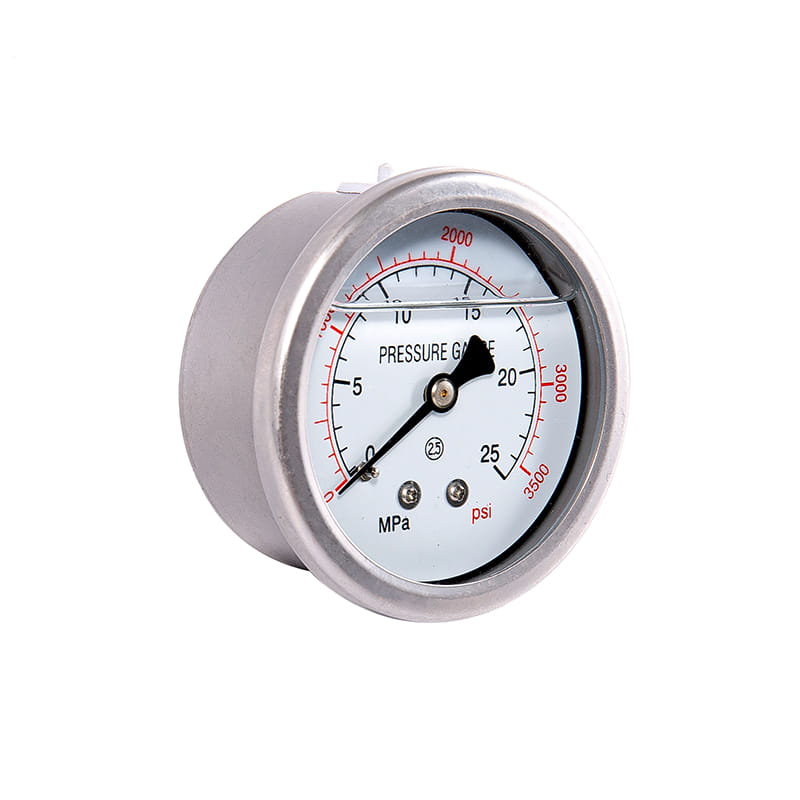

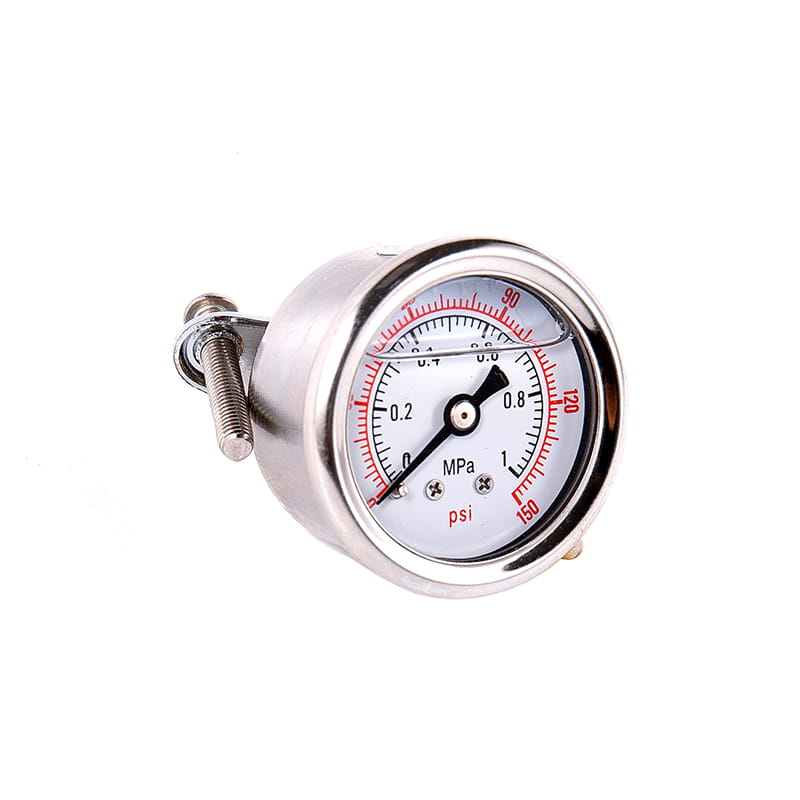

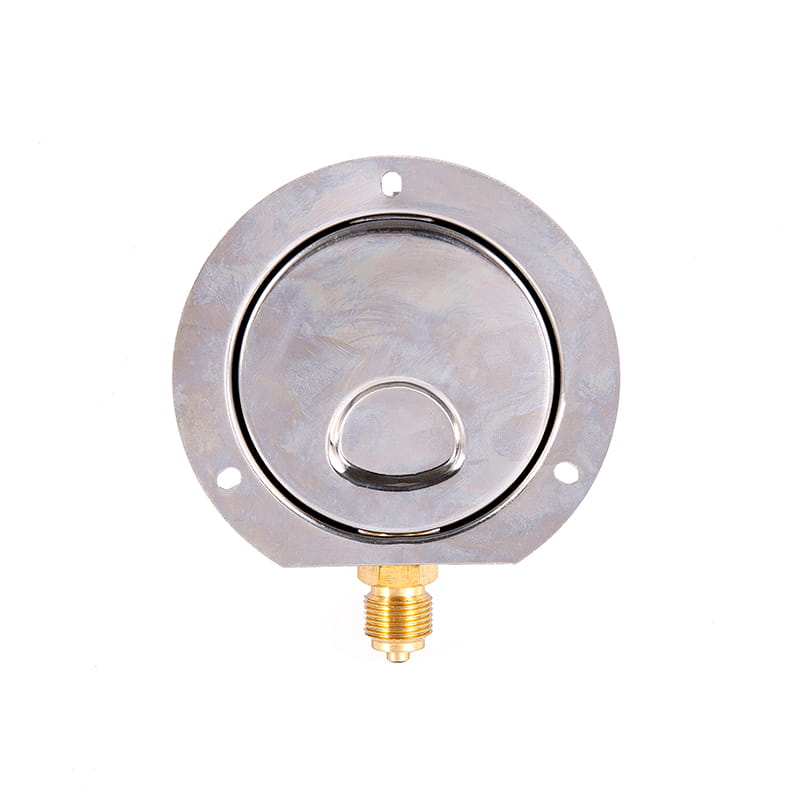

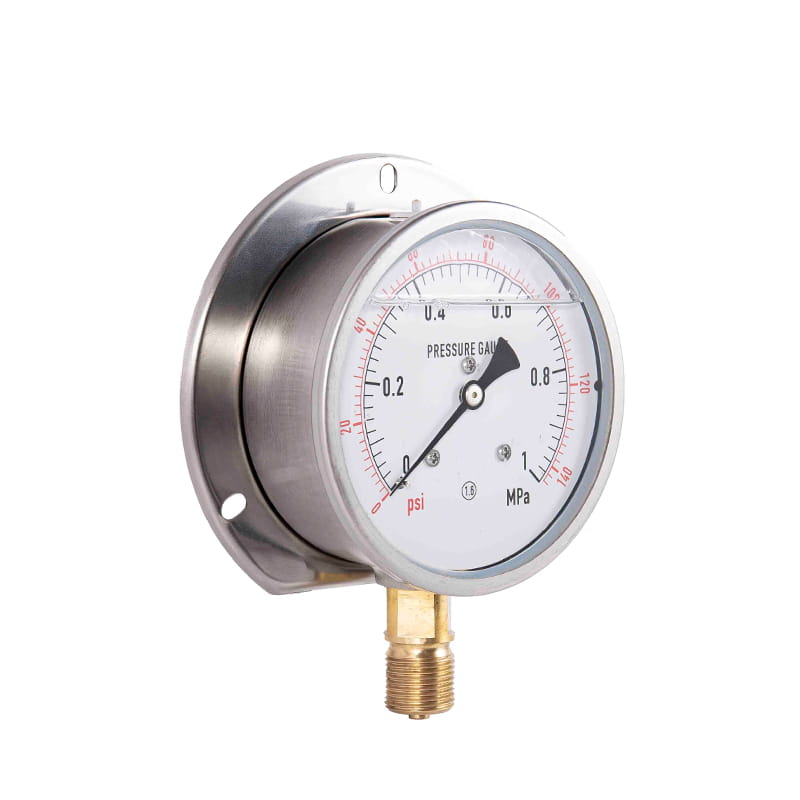

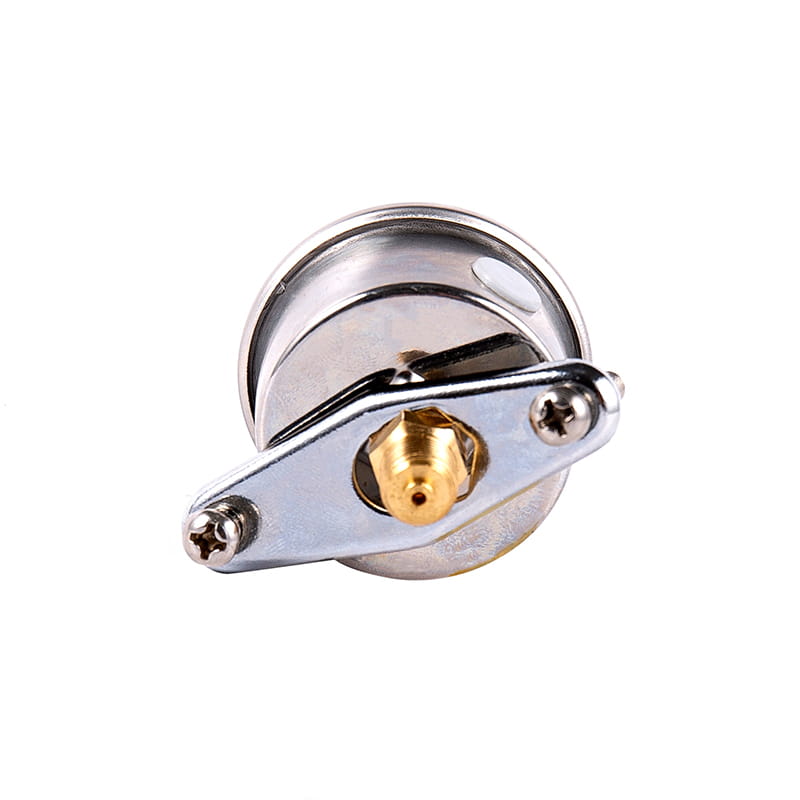

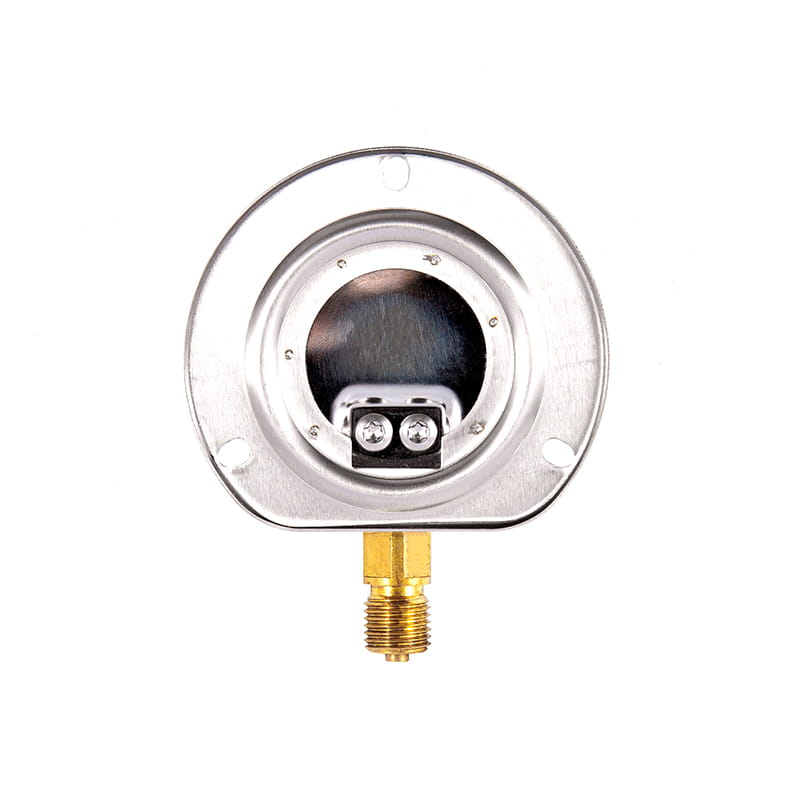

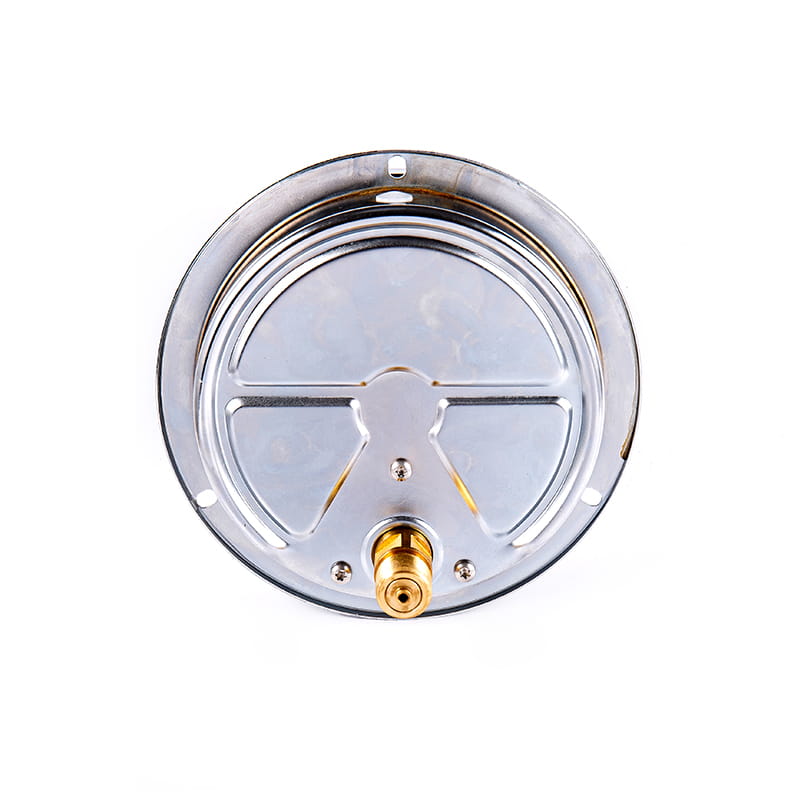

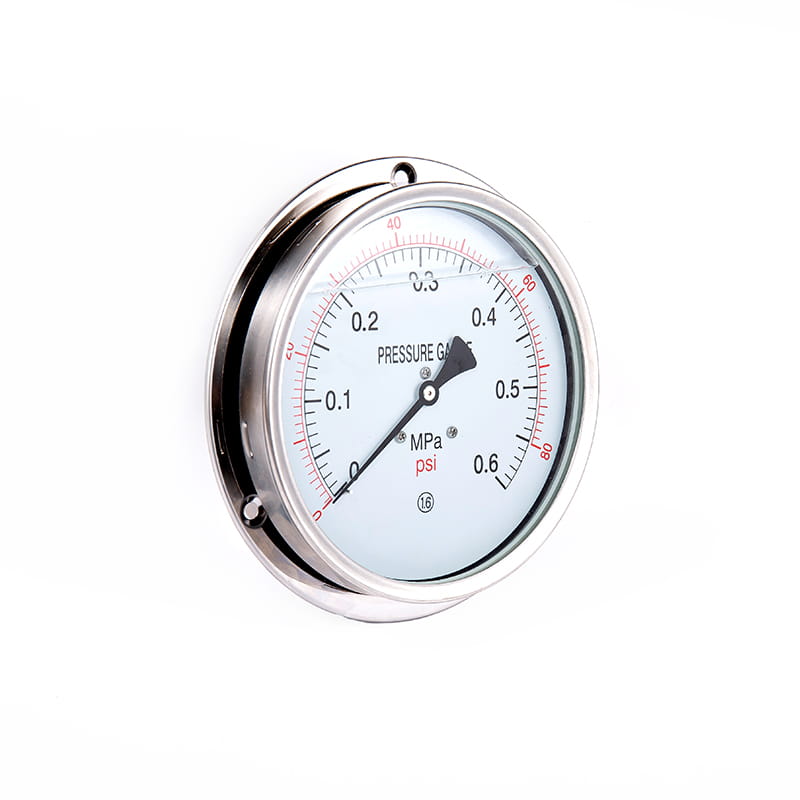

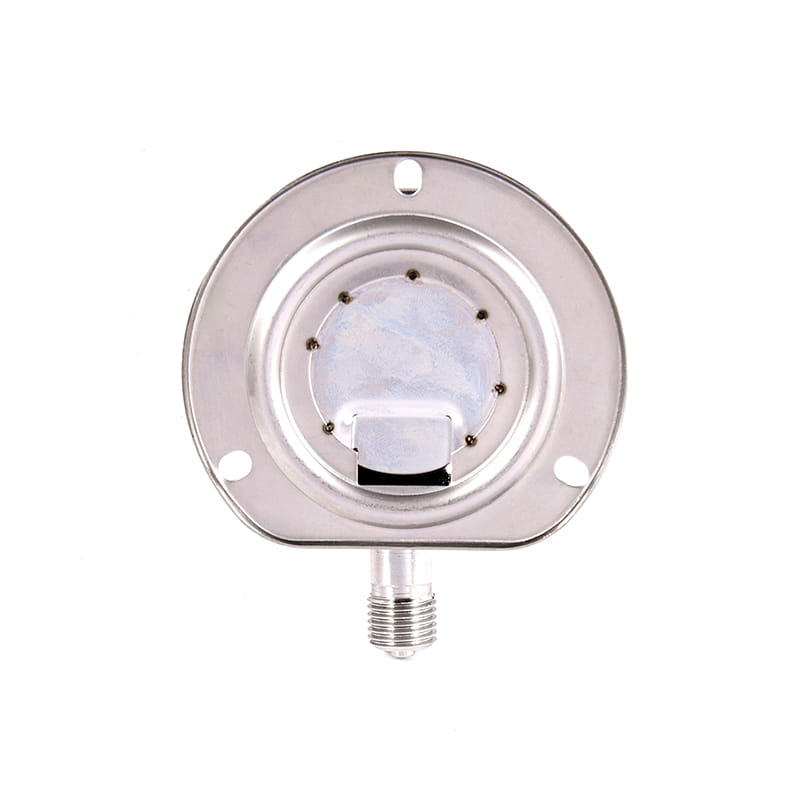

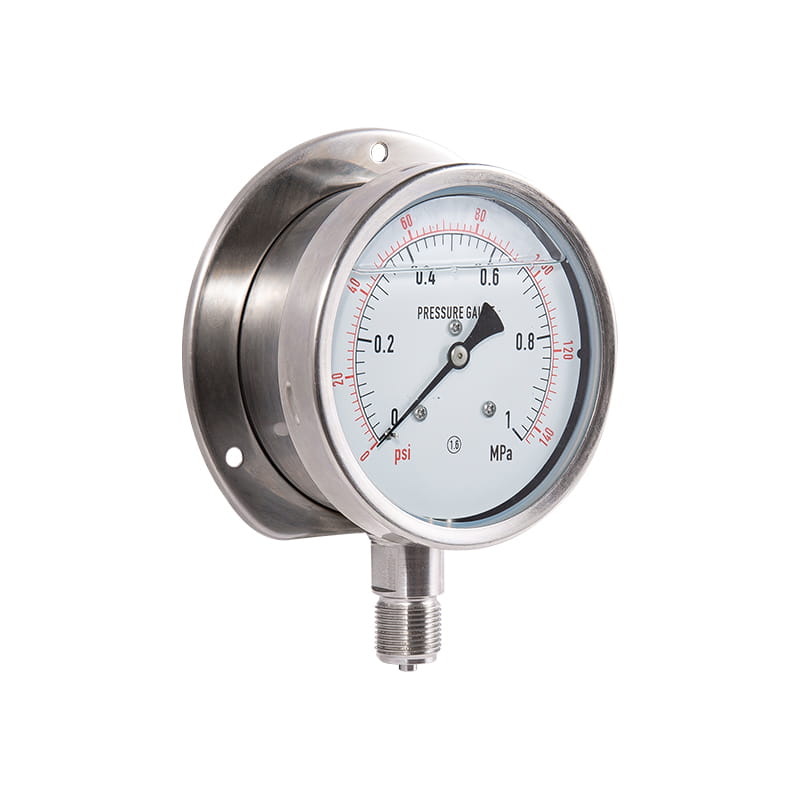

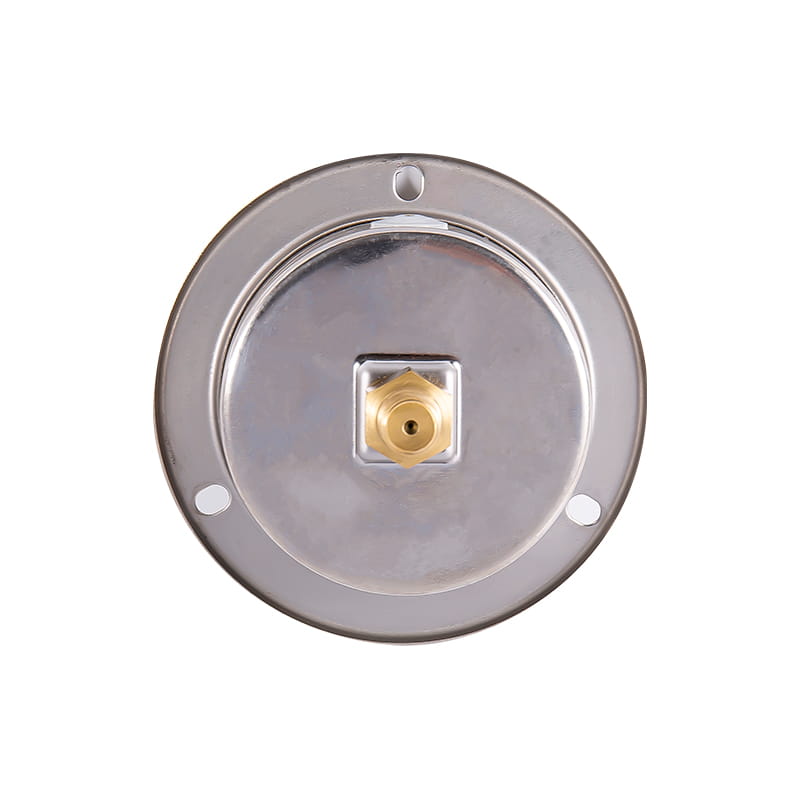

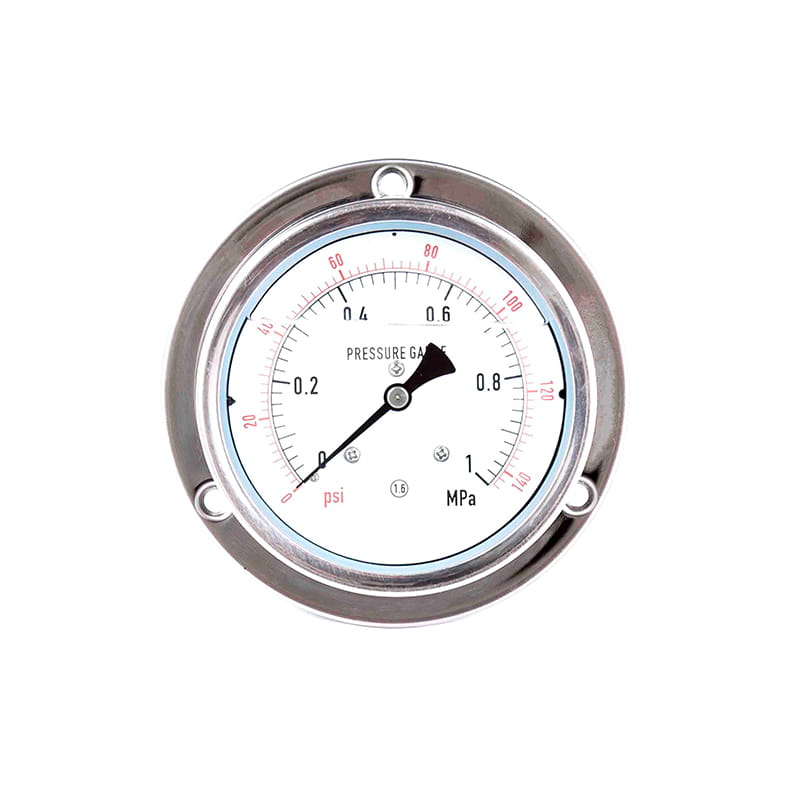

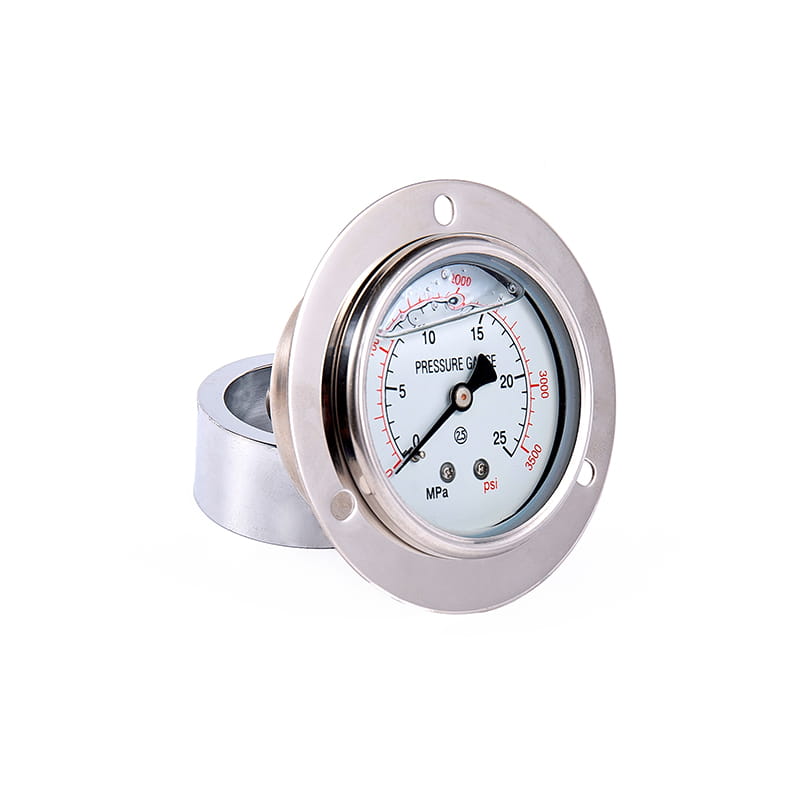

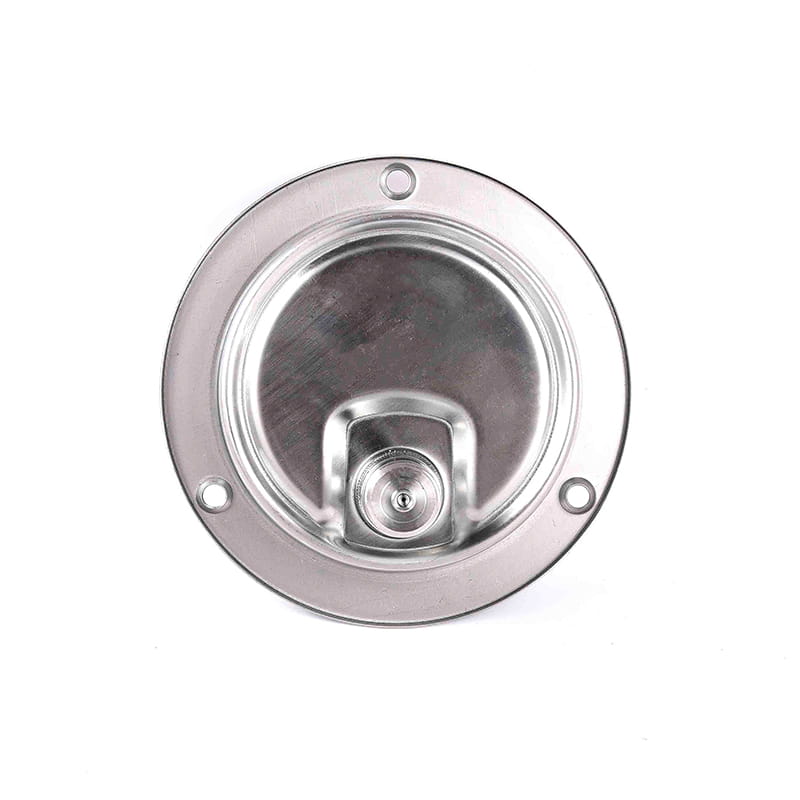

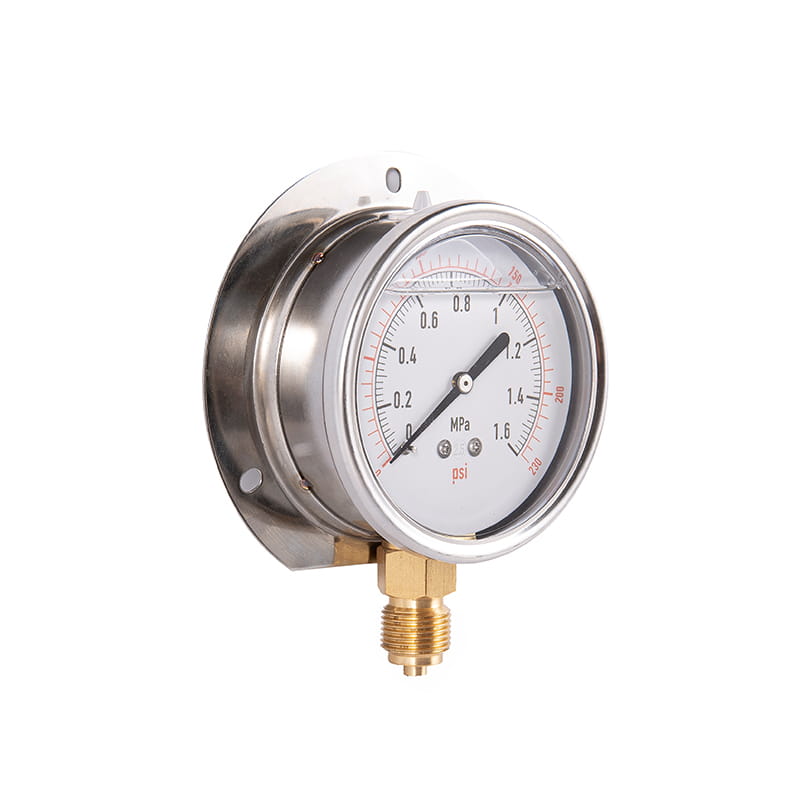

| Tipo directo radial (ⅰ) | Tipo directo excéntrico axial (ⅱ) |
| Tipo directo concéntrico axial (iii) | Tipo de inserto excéntrico axial (IV) |
| Tipo de inserción concéntrica axial (v) | Tipo convexo radial (vi) |

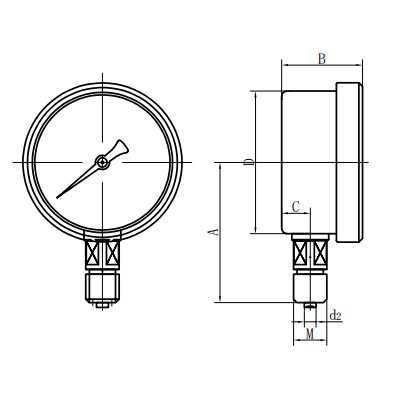

| Número de modelo | Dimensiones generales （ mm ） | |||||||
| A | B | do | D | d0 | D1 | D2 | METRO | |
| YB40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| YB40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| YB40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 62 | Φ 3.5 | M10 × 1 |
| YB50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| YB50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| YB50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 72 | Φ 4 | M10 × 1 |
| YB60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YB60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YB60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YB60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YB60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YB60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YB75 －Ⅰ | 67 | 32 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| YB75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| YB75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| YB75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 89 | Φ 5 | M14 × 1.5 |
| YB100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YB100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YB100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YB100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YB150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YB150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YB150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YB150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
