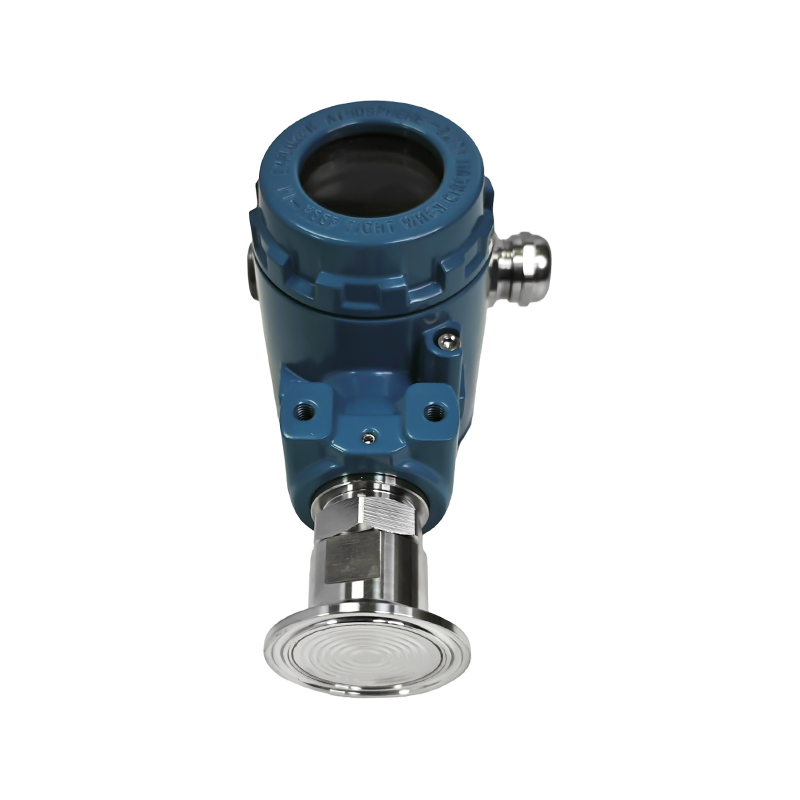

El transmisor de presión sanitario de membrana plana detecta directamente la señal de presión mediante una membrana plana. Emplea un sensor piezoresistivo de silicio de alta precisión como elemento sensor de presión y tiene un circuito de procesamiento integrado dedicado en su interior que convierte la señal de milivoltios del sensor en corriente estándar, voltaje o señales digitales 485 para salida. Se puede conectar directamente a computadoras, instrumentos de control, instrumentos de visualización, etc. La cara del extremo de la brida del PCM401KF está sujeta a fuerza y la membrana queda expuesta para detectar directamente la presión. Esto puede prevenir incrustaciones, condiciones antihigiénicas y obstrucciones causadas por presión pegajosa, y se usa ampliamente en industrias sanitarias como la de alimentos, medicinas, bebidas y cervecería, así como en entornos inflamables y explosivos donde el medio medido puede ser propenso a incrustarse.
Parámetros de rendimiento:
| modelo | YSZC-5F5 |
| Suministro de energía | 12-36 VCC |
| Señal de salida | 4-20 mA, RS485, etc.... |
| Rango | -100kPa-1kPa...100MPa |
| temperatura de compensación | -10 ~ 70 ℃ |
| Temperatura media | -40~200℃ (Tipo de temperatura ultraalta personalizable) |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Concha | Carcasa de fundición de aluminio, con opción para carcasa de acero inoxidable. |
| Tipo de presión | Presión diferencial, presión absoluta, presión de sellado |
| Precisión | ±0,2%, ±0,25%, ±0,5% |
| Deriva de temperatura del punto cero | ±0,3% FS/10 ℃ |
| Deriva de temperatura de sensibilidad | ±0,3% FS/10 ℃ |
| Presión de sobrecarga | 150% FS |
| Estabilidad a largo plazo | ±0.2%FS/y |
| Frecuencia natural | 5kHz-650kHz |
| conexión eléctrica | Cable directo/conector de aviación/Hirschmann (o se puede personalizar) |
| Medio de medición | Líquido o gas (compatible con el material de contacto) |
| Conexión de proceso | Conexión de rosca/Conexión higiénica/Conexión de brida (personalizable) |
Característica:
·Diafragma de aislamiento de acero inoxidable 316L, también está disponible el diafragma HC276.
·Sensor piezoresistivo de silicio difuso de alta precisión.
·Se encuentran disponibles varias abrazaderas sanitarias de ajuste rápido para su selección, cómodas de usar.
·Opcional con diseño de disipador de calor, adecuado para medios de alta temperatura.
·Carcasa de aleación de aluminio resistente y bien sellada, disponible también en material de acero inoxidable.
