◆ Modelo: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

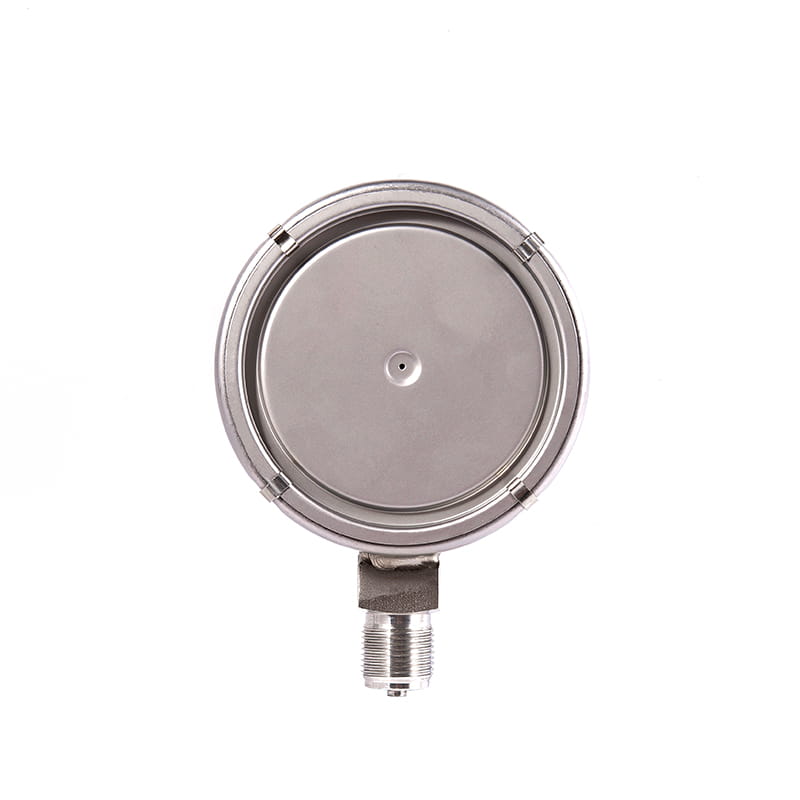

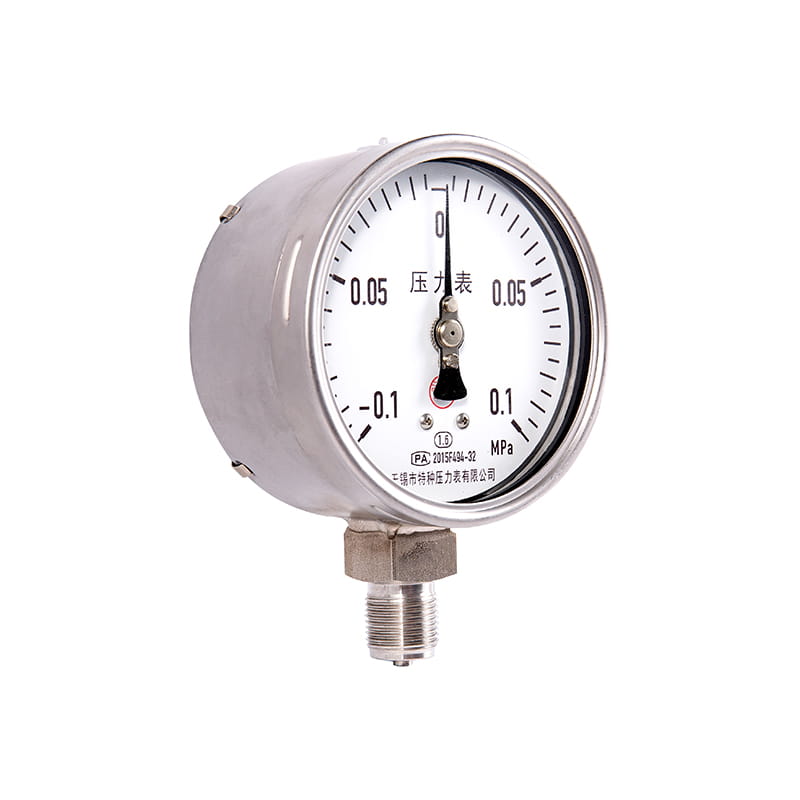

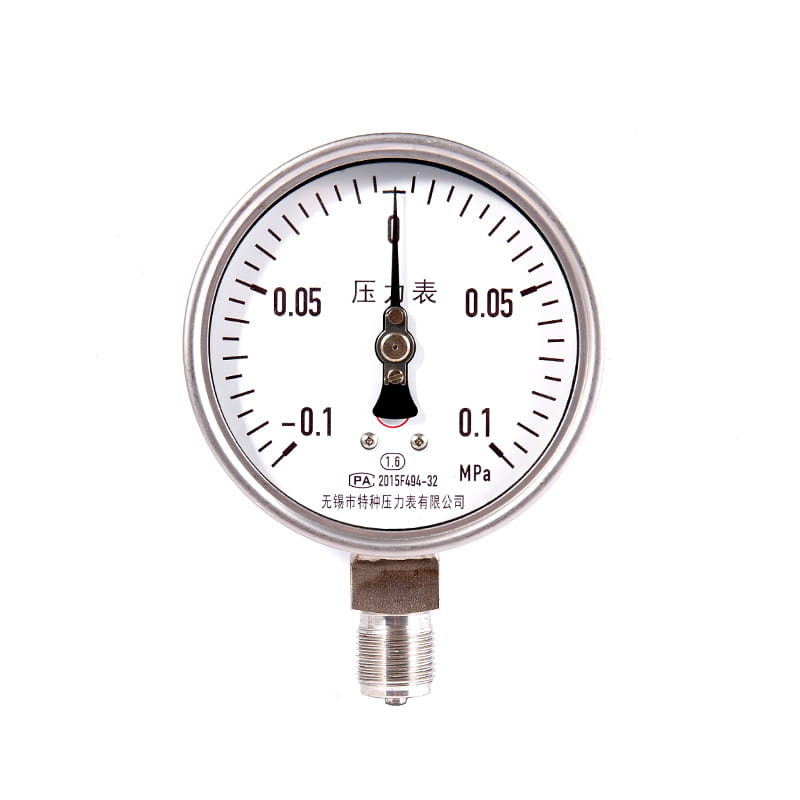

◆ Uso: esta serie de medidores está hecha de acero inoxidable, con una partición de seguridad interna y agujeros de alivio de presión en la parte superior para liberar presión excesiva dentro del caso debido a la ruptura causada por una sobrecarga o fatiga de elementos elásticos, para proteger la seguridad de los operadores y equipos y las instalaciones, y existe un tapón relleno de líquidos y una diafragma compensadora interna en el nivel de la medición, que puede llenarse con el lógico. Los medidores de seguridad llenos de líquido son resistentes a la vibración, evitando el daño en el interior del medidor debido a la vibración y lubricando los componentes internos para minimizar el desgaste y la corrosión.
Estos medidores se usan ampliamente en la perforación, refinación, química, alimentos, farmacéuticas, marinas, plataformas petroleras en alta mar y otras industrias.
| número de modelo | YQ60 | YQ100 | YQ150 | |
| Diámetro nominal | Φ 60 | Φ 100 | Φ 150 | |
| Formulario de instalación | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Hilo del conector | M14 × 1,5 | M20 × 1,5 | ||
| Clase de precisión | 2.5 | 1.6 | ||
| Rango de medición （ MPA ） | Vacante: -0.1 ～ 0 Vacú de presión: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1,5 -0.1 ～ 2.4 Presión: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Condiciones ambientales de uso | temperatura: -40 ℃～ 70 ℃ | |||
| calificación de vibración | V · H · 3 | |||
| Material de tubo de Borden | OCR18NI12MO2TI ； Sus316 ； Sus316l | |||
| Material de caja y conector | 1CR18NI9TI ； Sus304 | |||
| clase de protección | IP65 | |||
| Normas de implementación | GB/T1226 | |||
| Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. | ||||

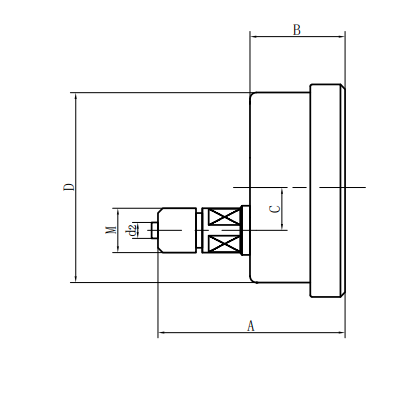

◆ Dimensiones externas:

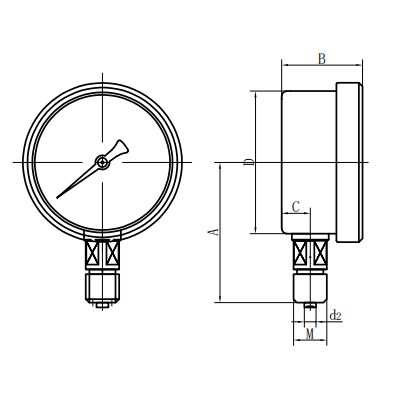

| Tipo directo radial (ⅰ) | Tipo directo excéntrico axial (ⅱ) |

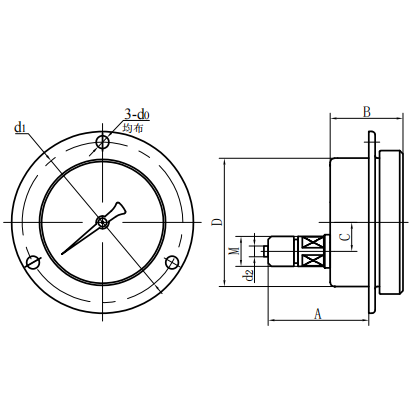

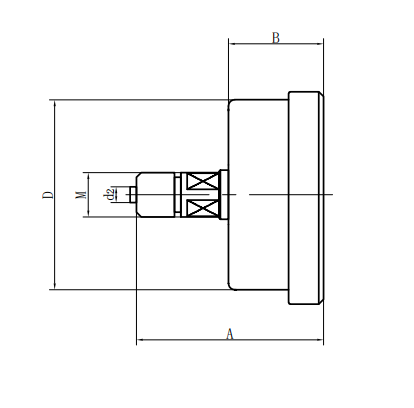

| Tipo directo concéntrico axial (iii) | Tipo de inserto excéntrico axial (IV) |

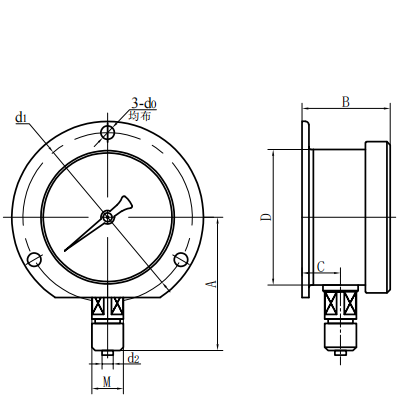

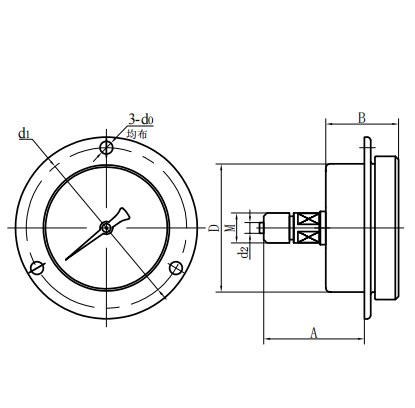

| Tipo de inserción concéntrica axial (v) | Tipo convexo radial (vi) |
| número de modelo | Dimensiones generales （ mm ） | |||||||
| A | B | do | D | d0 | D1 | D2 | METRO | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1,5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1,5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1,5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1,5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1,5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1,5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1,5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1,5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1,5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1,5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1,5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1,5 |
