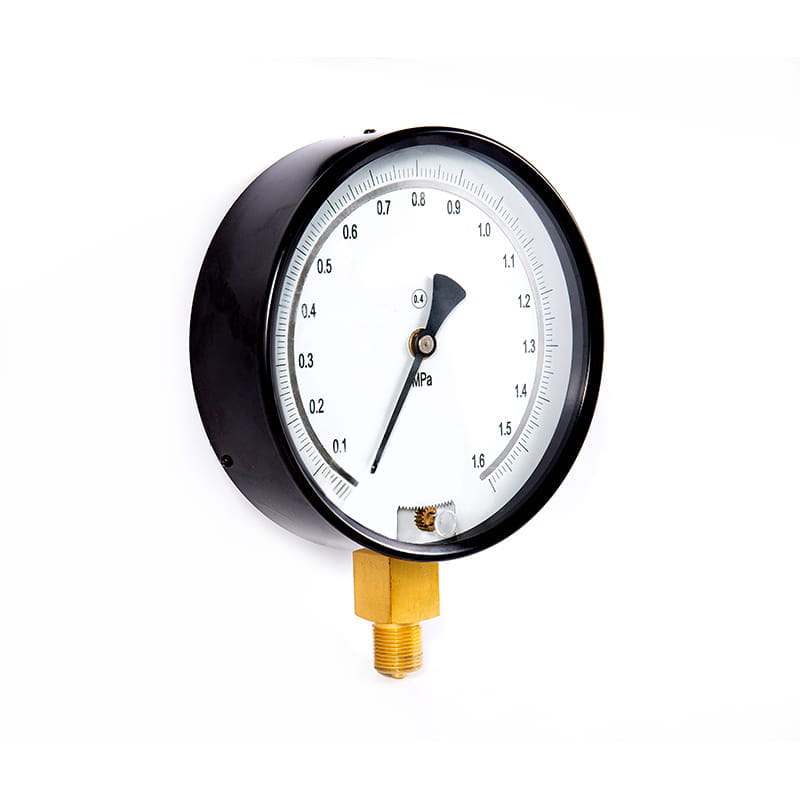

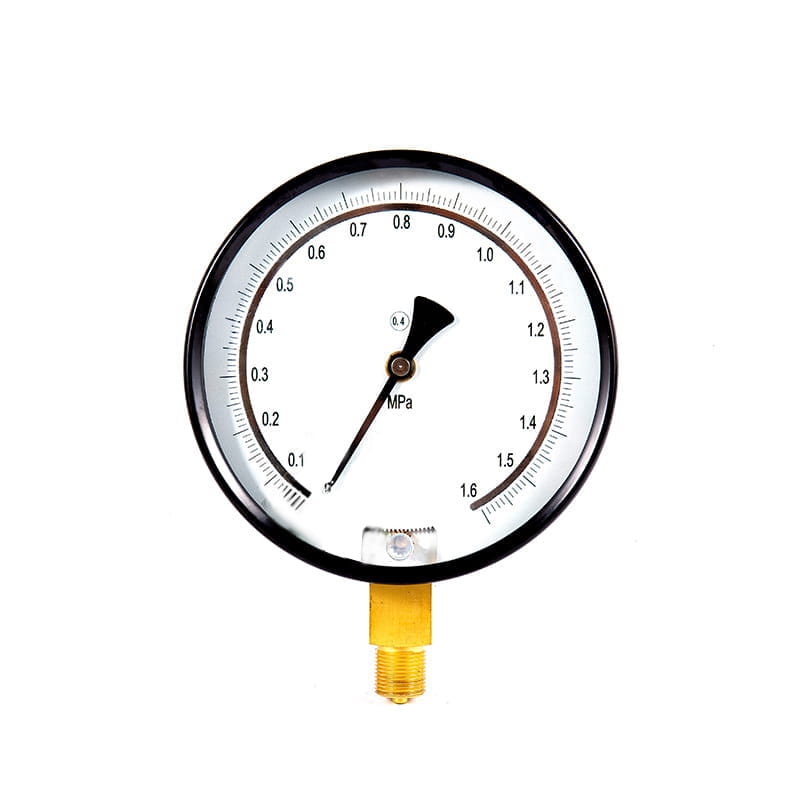

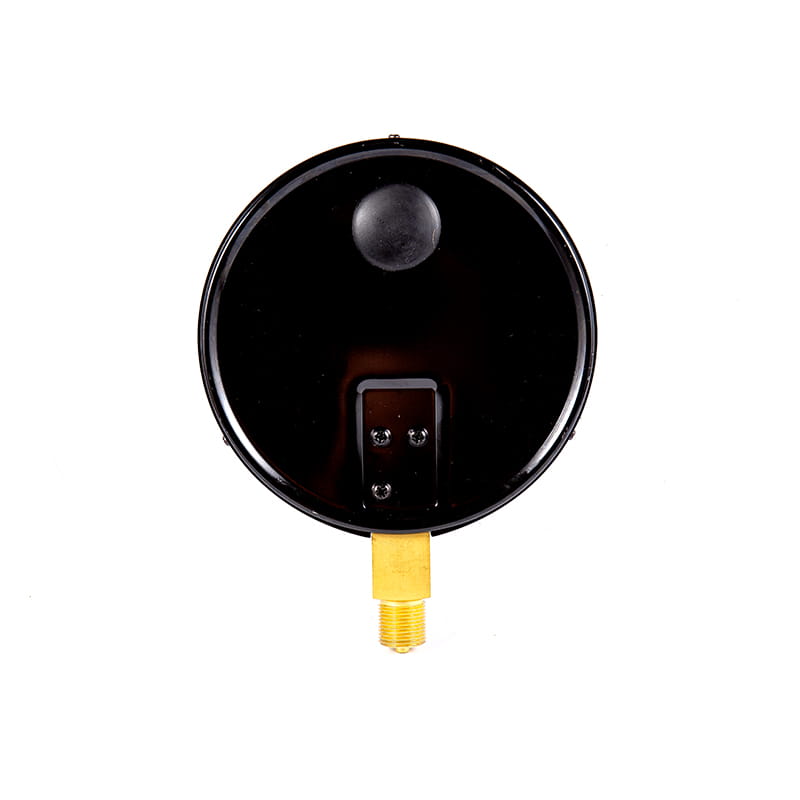

◆ Modelo: YJ150 YJ150A
◆ Uso: esta serie de instrumentos se usa principalmente para calibrar los medidores de presión ordinarios industriales o civiles. También se puede utilizar para medir con precisión la presión de los medios no corrosivos, no cristalizantes y no insolidantes, como la aleación de cobre y el acero estructural de aleación en el sitio del proceso.
Esta serie de instrumentos en la línea de escala bajo la configuración del anillo del espejo, en uso puede hacer que el error de lectura se minimice. Se minimiza un tipo con un dispositivo cero, en el proceso de uso, si encuentra que el puntero no vuelve a cero, en ausencia de presión de los medios puede ser un puntero ajustado, de modo que regrese a cero para reducir el error. .
◆ Parámetros técnicos ：
| número de modelo | YJ150 | YJ150A | |
| Diámetro nominal | Φ 150 | ||
| Formulario de instalación | Ⅰ | * | * |
| Ⅳ | * | * | |
| Hilo del conector | M20 × 1.5 | ||
| Clase de precisión | 0.4 | ||
| Rango de medición （ MPA ） | Vacante: -0.1 ～ 0 Vacú de presión: -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Condiciones ambientales de uso | temperatura: 20 ℃ ± 3 ℃ | ||
| calificación de vibración | V · H · 2 | ||
| clase de protección | IP54 | ||
| Normas de implementación | GB/T 1227 | ||
| Nota: 1. Los hilos conjuntos se pueden personalizar de acuerdo con los requisitos del usuario. | |||

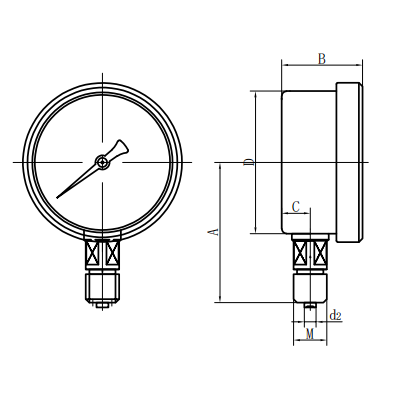

◆ Dimensiones externas:
| Tipo directo radial (ⅰ) | Tipo directo excéntrico axial (ⅱ) |
| número de modelo | Dimensiones generales （ mm ） | |||||||
| A | B | do | D | d0 | D1 | D2 | METRO | |
| YJ150- Ⅰ Yj150a- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJ150- Ⅳ Yj150a- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
