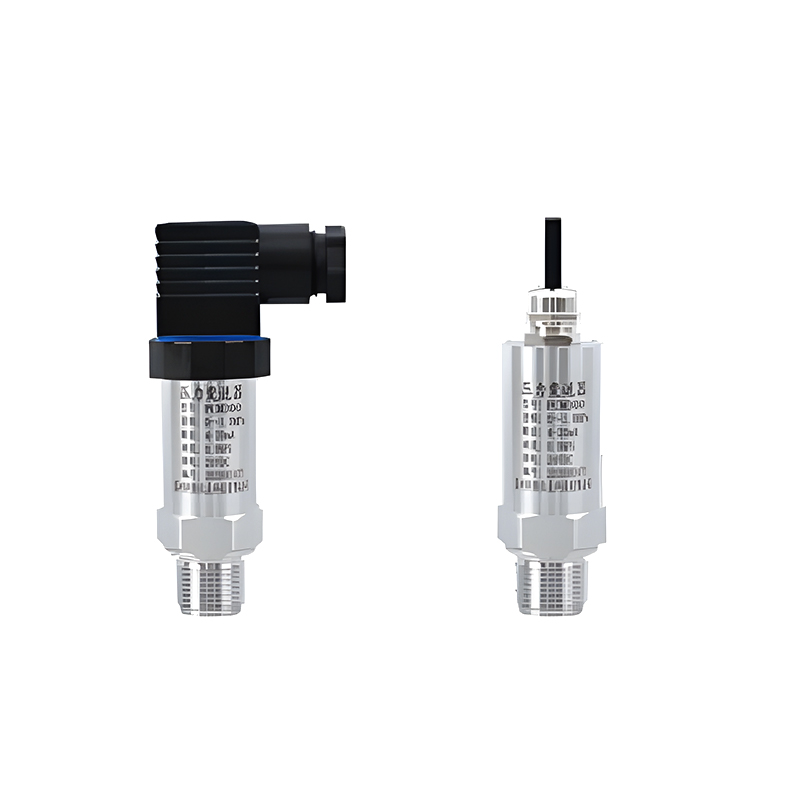

Transmisor de presión compacto serie YSZC-4

2. Cómo funciona

El transmisor de presión compacto utiliza chips de presión importados, y los componentes sensibles están conectados a puentes de Wheatstone mediante procesos de difusión o implantación de iones, y los diafragmas sensibles a la presión se forman debajo de los puentes mediante tecnología de micromecanizado. Cuando se aplica presión al diafragma, el valor de resistencia cambia y se genera una señal de salida lineal que es proporcional a la presión aplicada. Agregamos una fuente de alimentación de CC al puente de Wheatstone y producirá una salida de una señal de voltaje de CC. Después de la línea de conversión secundaria, se realiza la salida de 4mA~20mA del sistema de dos cables.

3. Características funcionales

◆ Buena estabilidad, plenitud, cero estabilidad a largo plazo hasta 0,2%FS/ año. En el rango de temperatura de compensación 0 °C~ 70 °C, la variación de temperatura es inferior a 0,2% FS, y la variación de temperatura es menor que 0,5% FS en todo el rango de temperatura de funcionamiento permitido.

◆ Con protección inversa y circuito de protección limitador de corriente, el transmisor no se dañará cuando los polos positivo y negativo se inviertan durante la instalación. , y el El transmisor limitará automáticamente la corriente dentro 35mA cuando es anormal.

◆ Estructura sólida, sin piezas móviles, alta confiabilidad, larga vida útil.

◆ El gas, el agua, el petróleo y el vapor se pueden medir con alta precisión y no se ven afectados por la masa del medio medido.

◆ Fácil instalación, estructura sencilla, económica y duradera.

4. Principales parámetros técnicos.

6 . Dimensiones

7. Precauciones

◆ Todos los productos suministrados van acompañados de manuales de instrucciones y certificados, incluidos números de producto, parámetros técnicos, fechas de fábrica, etc., verifique cuidadosamente para evitar errores.

◆ No apriete directamente el diafragma del transmisor con un objeto duro para evitar dañar el transmisor.

◆ Durante la instalación, de acuerdo con el método de conexión del producto y el tipo de rosca, verifique si la interfaz de campo es consistente con la interfaz del producto y apriétela lentamente al realizar la conexión. El torque no se puede agregar directamente a la carcasa del transmisor, solo se puede agregar a la interfaz de presión hexagonal.

◆ Al conectarlo a la fuente de alimentación, debe hacerlo estrictamente de acuerdo con las instrucciones de cableado de nuestra empresa.

◆ La presión de sobrecarga del transmisor no deberá exceder 200 % del rango de medición.

◆ Si se encuentra alguna anormalidad en el uso, se debe cortar la energía, se debe detener el uso y se debe realizar la inspección, o contactar directamente al departamento técnico de nuestra empresa.

◆ Durante el transporte y almacenamiento, se debe restaurar el embalaje original y almacenarlo en un almacén fresco, seco y ventilado.

8. Eléctrico interfaz de conexión y presión

◆ Rosca de interfaz de presión: M20 × 1.5

◆ Cableado eléctrico: cable amarillo, línea roja: línea de señal cable negro: conexión a tierra de protección.
