Manómetros remotos serie YTT
Manómetros remotos serie YTT
Manómetros remotos serie YTT
Manómetros remotos serie YTT
Manómetros remotos serie YTT
Manómetros remotos serie YTT

Manómetros remotos serie YTT

◆ Modelo: YTT100 YTT100A YTT150 YTT150A

◆ Aplicación: este tipo de instrumento es adecuado para medir la presión de líquidos, gases o vapores sin peligro de explosión, sin cristalización, sin solidificación y sin efecto corrosivo sobre las aleaciones de cobre y cobre.

Además de la indicación local del valor de presión, el instrumento también puede emitir continuamente ( 0 ~ 10 ) mamá o ( 4 ~ 20 ) mamá La señal de CC, que se puede transmitir a la sala de control a larga distancia, y puede usarse con instrumentos de visualización digital inteligentes para formar un sistema automático para visualización, grabación, ajuste y control.

El instrumento ha sufrido una transformación importante en el interior, el transformador diferencial original se ha eliminado y reemplazado con un elemento de detección de voltaje de silicio de difusión, de modo que la parte de visualización local y la parte de salida de la señal se han convertido en dos sistemas independientes, y la precisión de la señal de salida y la confiabilidad han mejorado mucho, y la precisión puede alcanzar 1.0 o incluso 0.5 nivel.
◆ Si es necesario hacer un medidor de presión tipo impropieto, se puede llenar con glicerina o aceite de silicona.

Obtener una cotización
ANTERIOR：Manómetros de posicionamiento serie YDSIGUIENTE：Manómetros remotos con resistencia serie YTZ
  • Parámetro
  • Contáctenos

  • ◆ Parámetros técnicos:

    Modelo

    YTT100

    YTT150

    YTT100A

    YTT150A

    Diámetro nominal

    Φ 100

    Φ 150

    Φ 100

    Φ 150

    Tipo de montaje

    Ⅰ

    *

    *

    *

    *

    Ⅱ

    *

    *

    *

    *

    Ⅳ

    *

    *

    *

    *

    Ⅵ

    *

    *

    *

    *

    Parámetros eléctricos

    ★ Poder suministrar: 24 V DC

    ★ Señal de salida: ( 4 ~ 20 ) Ma DC

    ★ Resistencia a la carga: 250 Ω

    ★ Poder suministrar: 220V AC

    ★ Señal de salida: ( 0 ~ 10 ) Ma DC

    ★ Resistencia a la carga: ≤ 1,5k Ω

    Alambrado

    Clase de precisión

    1.6

    Precisión de salida de señal

    1.0 ； 0.5

    Rango de medición

    （ MPA ）

    Verdadero espacio: -0.1 ~ 0

    Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

    -0.1 ～ 0.9 -0.1 ～ 1,5 -0.1 ～ 2.4

    Presión: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

    0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

    0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

    0 ～ 100 0 ～ 160 0 ～ 250

    Condiciones ambientales de uso

    Temperatura: -10 ° C ~ 55 ° C; Humedad relativa: ≤ 85 De %

    Clasificación de resistencia a la vibración

    V · H · 3

    Protección contra la entrada

    IP54

    Aplicación de la norma

    JB/T 10203

    Hilos ajustados

    M20 × 1,5

    Nota: El rosca de la junta se puede hacer en la rosca de tubería o la rosca de tubería cónica de acuerdo con los requisitos del usuario (ver Guía de selección).



    ◆ Dimensiones:

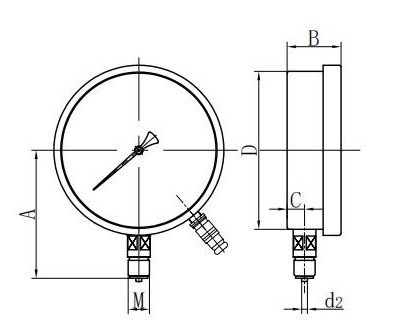

    Radial directo (I.)

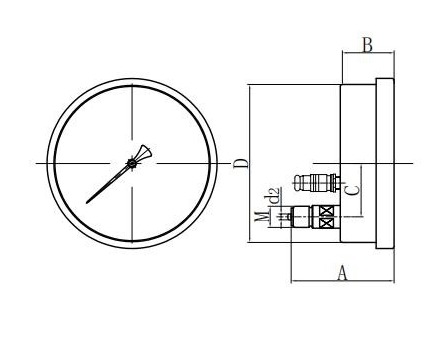

    Axial Directo excéntrico (ii.)

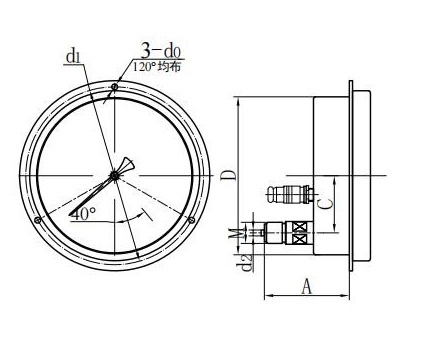

    Montaje de descarga excéntrica axial (iv.)

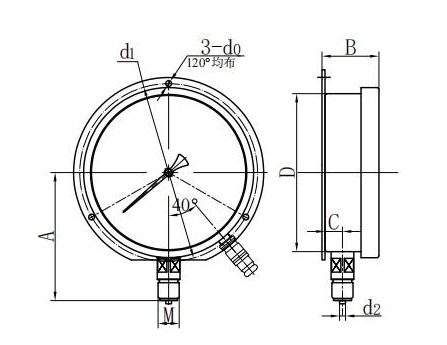

    Montaje convexo radial (vi.)

    Modelo

    Dimensiones( mm )

    A

    B

    C

    D

    d0

    d1

    d2

    M

    YTT100- Ⅰ

    YTT100A- Ⅰ

    89

    45

    17

    Φ 98

    /

    /

    Φ 6

    M20 × 1,5

    YTT100- Ⅱ

    YTT100A- Ⅱ

    83

    45

    34

    Φ 98

    /

    /

    Φ 6

    M20 × 1,5

    YTT100- Ⅳ

    YTT100A- Ⅳ

    68

    45

    34

    Φ 98

    Φ 6

    Φ 118

    Φ 6

    M20 × 1,5

    YTT100- Ⅵ

    YTT100A- Ⅵ

    89

    45

    17

    Φ 98

    Φ 6

    Φ 118

    Φ 6

    M20 × 1,5

    YTT150- Ⅰ

    Ytt150a- Ⅰ

    116

    48

    19

    Φ 148

    /

    /

    Φ 6

    M20 × 1,5

    YTT150- Ⅱ

    Ytt150a- Ⅱ

    90

    49

    55

    Φ 148

    /

    /

    Φ 6

    M20 × 1,5

    YTT150- Ⅳ

    Ytt150a- Ⅳ

    69

    49

    55

    Φ 148

    Φ 6

    Φ 165

    Φ 6

    M20 × 1,5

    YTT150- Ⅵ

    Ytt150a- Ⅵ

    116

    48

    20

    Φ 148

    Φ 6

    Φ 165

    Φ 6

    M20 × 1,5
