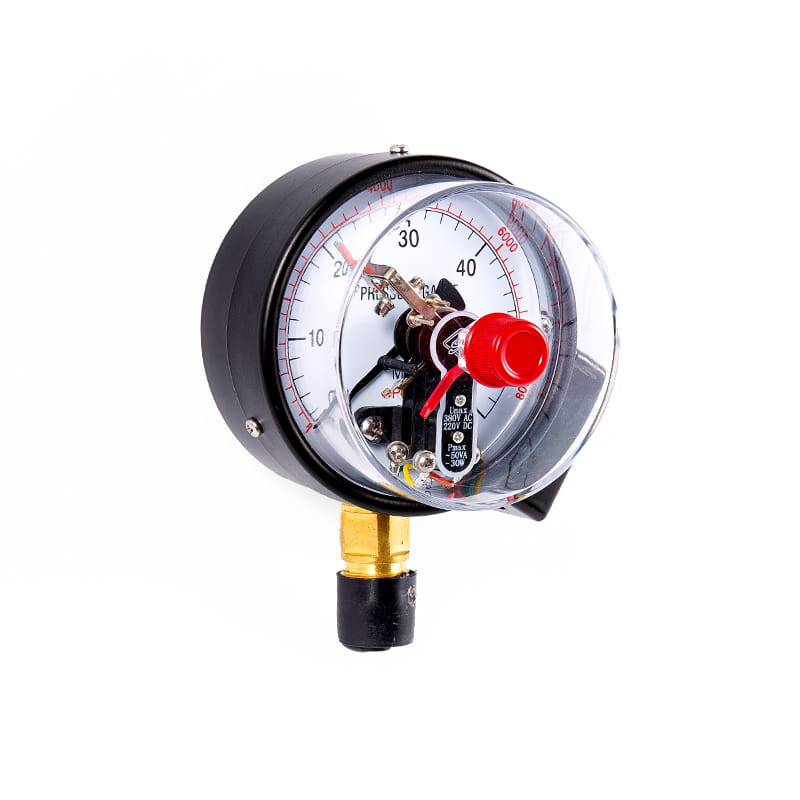

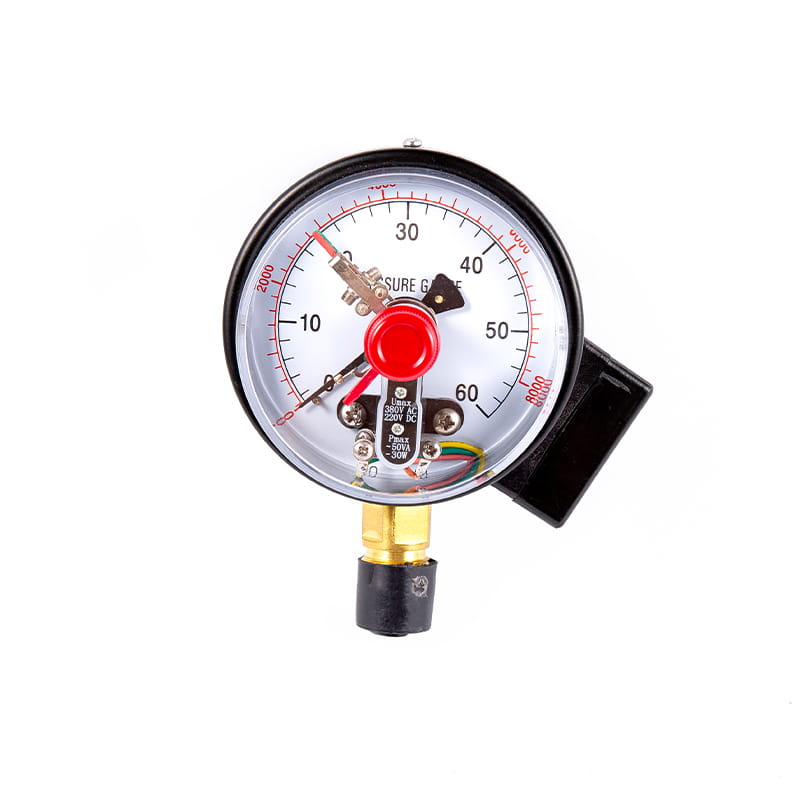

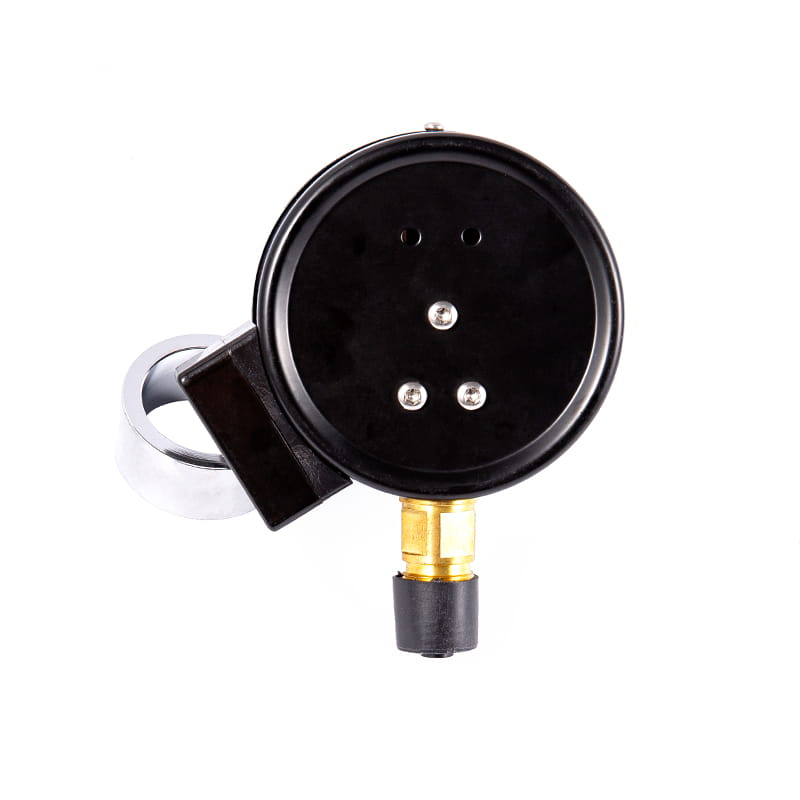

Medidores de presión de contacto eléctrico asistido por la serie YXC

◆ Modelo: YXC60 YX100 YXC-150

◆ Aplicación: este tipo de instrumento es adecuado para medir la presión de líquidos, gases o vapores sin peligro de explosión, sin cristalización, sin solidificación y sin efecto corrosivo sobre las aleaciones de cobre y cobre. Cuando está equipado con un circuito adecuado, puede enviar una alarma o control automático al sistema de presión para medir y controlar.

YXC Los productos en serie adoptan un dispositivo de contacto eléctrico asistido por magnética, que tiene las ventajas de una acción estable y confiable y una gran potencia de contacto.

◆ Si es necesario hacer un medidor de presión tipo impropieto, se puede llenar con glicerina o aceite de silicona.

Obtener una cotización

PREV：Serie YXCH REED ELECTRIC CONTACTO DE PRESIÓN DE CONTACTO NEXT：Guígues de presión diferenciales de acero inoxidable resistente al terremoto de la serie Cybn (sísmico)

Parámetro
Contáctenos

◆ Parámetros técnicos:

Modelo		Yxc60		YXC100		YXC150
Diámetro nominal		Φ 60		Φ 100		Φ 150
tranquilo fingir tipo estilo	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Hilos ajustados		M14 × 1.5		M20 × 1.5
Clase de precisión		2.5		1.6
Rango de medición （ MPA ）		Verdadero espacio: -0.1 ~ 0 Vacío de presión: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presión: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Condiciones ambientales de uso		Temperatura: -40 ° C ~ 70 ° C; Humedad relativa: ≤ 85 De %
Parámetros eléctricos		★ Voltaje de trabajo máximo: 380V C.A. ; 220V corriente continua ★ Potencia de contacto máxima: 30VA ★ Modo de control: los límites superior e inferior, los límites superiores superiores (límites superiores dobles), los límites inferiores inferiores (límites inferiores dobles) y otros interruptores de contacto auxiliares magnéticos lentos se pueden ajustar en el rango completo
Alambrado		Caja de unión	1		2		3	4
		Código de color de cableado	rojo		verde		amarillo	negro
		Terminales de salida	límite superior		límite inferior		público	toma de tierra
Clasificación de resistencia a la vibración		V · H · 3
Material de tubo de Bourdon		QSN4-0.3
Protección contra la entrada		IP54
Hacer cumplir el estándar		JB/T 9273
Nota: 1 . El hilo conjunto se puede personalizar de acuerdo con los requisitos del usuario.

◆ Valor de referencia de carga nominal:

Voltaje (V)	Valor de corriente de carga resistiva ( A )		El valor de la corriente de carga inductiva （ A ）
Voltaje (V)	AC	DC	El valor de la corriente de carga inductiva （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Dimensiones:

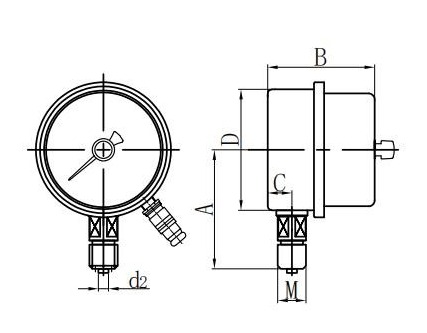

Radial directo (I.)

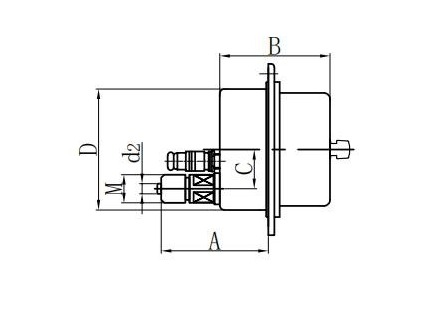

Axial Directo excéntrico (ii.)

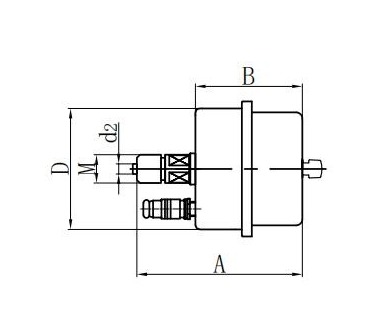

Directo concéntrico axial (iii.)

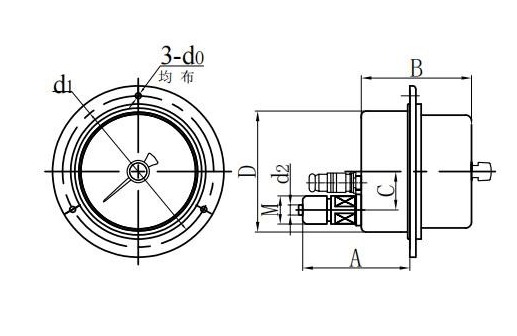

Axial excéntrico al ras (iv.)

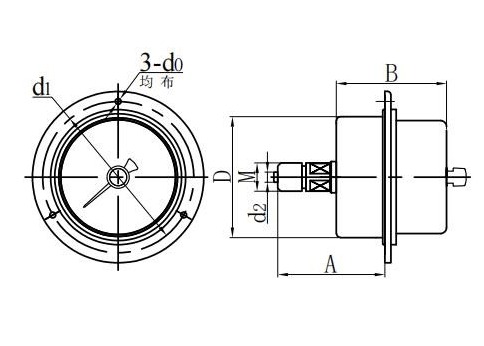

Montaje a la altura concéntrica axial (V.)

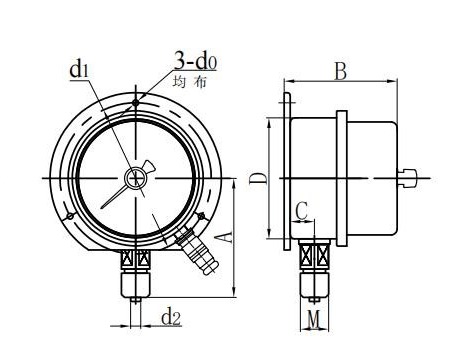

Montaje convexo radial (vi.)

METROodelo	Dimensiones( mm )
METROodelo	A	B	do	D	d0	D1	D2	M
Yxc60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
Yxc60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
Yxc60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yxc60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
