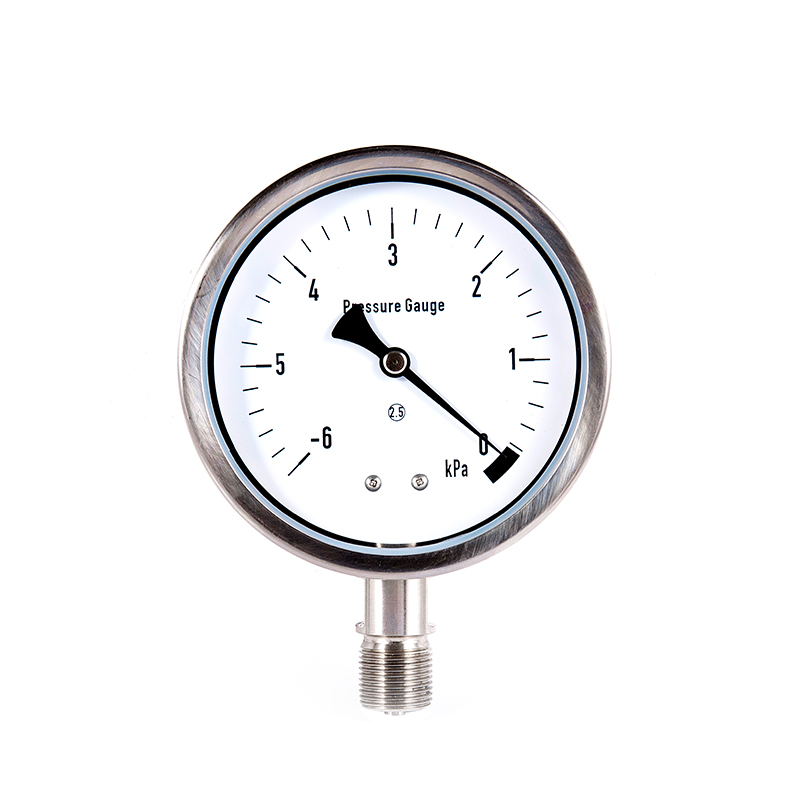

¿Qué es un manómetro de cápsula? La estructura y los parámetros del manómetro de cápsula.

En el campo de la medición de baja presión, los manómetros de cápsula tienen una posición importante debido a su alta precisión y estabilidad. Ya sea para monitorear la baja presión en tuberías de gas, sistemas de ventilación o recipientes de reacción química, su presencia se puede ver en todas partes. Hoy, profundicemos en detalle en el significado del modelo, la composición estructural y la selección de materiales de los manómetros de cápsula.


Manómetro de cápsula: modelo
Modelo básico: Comienza con "YE", donde "Y" significa manómetro y "E" se refiere específicamente a la estructura del diafragma (a diferencia de la "Y" en los manómetros de tubo de resorte ordinarios).
Diámetro de la esfera: El número que sigue inmediatamente al número de serie básico indica el diámetro de la esfera (unidad: mm). Por ejemplo, YE-100 significa que el diámetro del dial es de 100 mm, mientras que YE-150 es de 150 mm. Cuanto más grande sea el dial, mayor será la precisión de la lectura, lo que lo hace adecuado para escenarios que requieren observación a larga distancia.
Identificador de función especial: Algunos modelos tendrán letras adicionales que indican funciones especiales. Por ejemplo, en "YE-100B", la "B" puede indicar un material de acero inoxidable con bordes; en "YE-100Z", la "Z" indica instalación axial (la instalación predeterminada es radial).
Por ejemplo: "YE-100BZ" indica "Material de acero inoxidable, diámetro del dial de 100 mm, manómetro de cápsula montado axialmente". Con solo mirar el número de modelo, puede determinar rápidamente si cumple con sus requisitos de uso.

División estructural del manómetro de cápsula
Aunque el manómetro de cápsula No es de gran tamaño, su estructura interna está ingeniosamente diseñada y todos los componentes trabajan juntos para lograr una medición precisa de la baja presión.

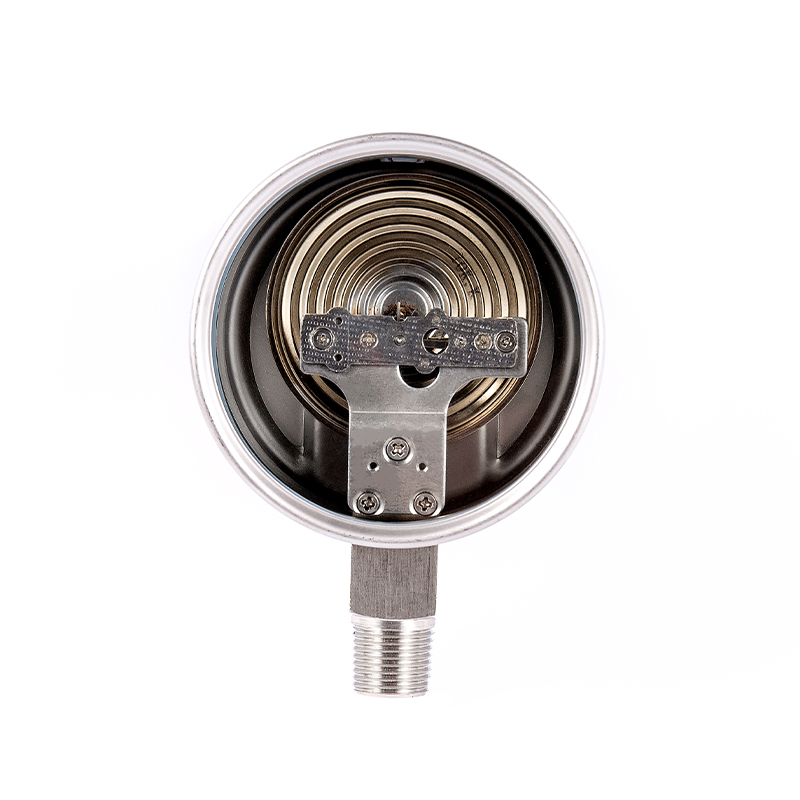

Elemento de medición central: Cápsula

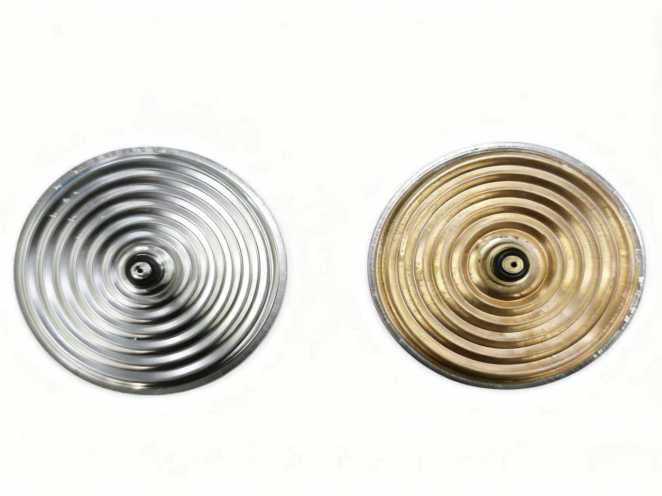

Se forma soldando los bordes de dos diafragmas metálicos (generalmente de aleación de cobre o acero inoxidable), creando una caja circular plana sellada. Cuando el medio medido ingresa a la caja del diafragma, el diafragma sufrirá una deformación elástica (expansión o contracción) debido al efecto de la presión. Esta es la "fuente de energía" para la medición de presión.
Mecanismo de transmisión: Amplifica pequeños desplazamientos.
La deformación del diafragma es extremadamente pequeña. Debe amplificarse a través de mecanismos de transmisión, como bielas y engranajes, antes de que pueda hacer girar el puntero. Este proceso es similar al "principio de palanca", que convierte pequeños cambios de presión en un desplazamiento visible del puntero.
Sistema de indicación: Presenta visualmente los valores de presión.
Incluye punteros y diales. Las unidades de escala son en su mayoría KPa (kilopascales) o MPa (megapascales, comúnmente utilizadas para aplicaciones de bajo rango). Algunos modelos especiales también pueden indicar unidades como barra, facilitando la lectura en diferentes escenarios.
Carcasa y conexiones
La capa exterior protege los componentes internos y también cumple las funciones de protección contra el polvo y la humedad; Los conectores se utilizan para conectar la tubería medida, introduciendo la presión media en la cápsula. Las especificaciones de la interfaz, como (M20*1,5), deben coincidir con la tubería.

Selección de materiales y escenarios de aplicación.
El material del manómetro de diafragma afecta directamente su corrosividad, vida útil y entorno aplicable. Al elegirlo, se deben tener en cuenta las características del medio medido.
1. Material de la caja de membrana:
Aleación de cobre: Bajo costo y buena elasticidad, adecuada para medir gases no corrosivos (como aire, nitrógeno) o líquidos neutros.
Acero inoxidable: presenta una fuerte resistencia a la corrosión y se puede utilizar para medir medios con trazas de sustancias corrosivas (como gases ligeramente ácidos, vapor en ambientes húmedos). Es más duradero en industrias químicas, zonas costeras, etc.
2. Material de la carcasa:
Acero al carbono ordinario: Superficie tratada con pintura, de bajo costo, apto para ambientes interiores secos y no corrosivos.
Acero inoxidable: Mayor nivel de protección, capaz de resistir humedad, polvo y gases corrosivos suaves, apto para exteriores o ambientes hostiles.
3. Material de sellado:
El sellado entre la junta y la carcasa se suele realizar mediante caucho de nitrilo o caucho de silicona. El caucho de nitrilo tiene buena resistencia al aceite, mientras que el caucho de silicona es más resistente a las altas temperaturas. La elección del material se puede realizar en función de la temperatura y las características del medio.

Aunque los manómetros de cápsula se utilizan principalmente en "campos de baja presión", son indispensables en industrias como la seguridad del gas, la monitorización ambiental y el procesamiento de alimentos. Para aprovechar al máximo su valor en la posición correcta, es necesario comprender el significado de sus modelos, comprender los principios estructurales y seleccionar los materiales adecuados. La próxima vez que compres, puedes consultar esta guía para encontrar fácilmente el modelo adecuado.
