La "relación de coexistencia" entre caudal y presión Una combinación crucial en la medición industrial

Los caudalímetros y manómetros están estrechamente relacionados en los sistemas de control y medición industriales, principalmente a través de los principios de la mecánica de fluidos y escenarios de aplicación práctica. A continuación se detallan las principales conexiones y efectos colaborativos entre ellos.

La correlación de los principios de medición.
·Ecuación de Bernoulli: Muchos medidores de flujo (como placas de orificio, tubos Venturi, medidores de flujo de presión diferencial) calculan el caudal indirectamente midiendo la diferencia de presión del fluido. Manómetros Proporcionar datos cruciales de diferencia de presión o presión estática en tales escenarios.
·Dependencia de las características del fluido: La relación entre el caudal y la presión está influenciada por factores como la densidad y la viscosidad del fluido. Es necesario combinar los datos de presión para corregir la medición del flujo (por ejemplo, el caudal de gas se ve afectado significativamente por los cambios de presión).

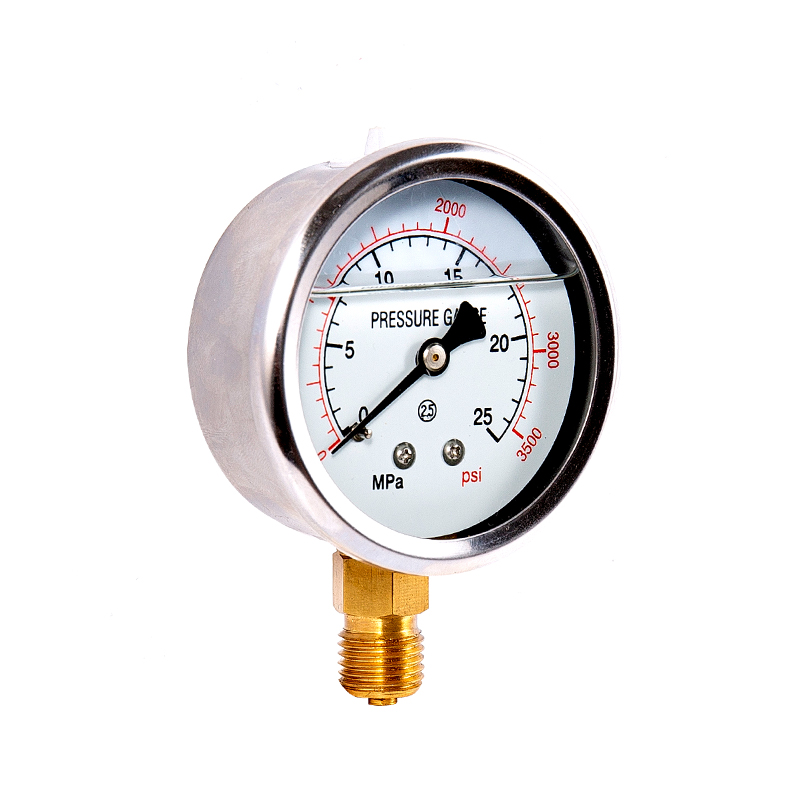

manómetros

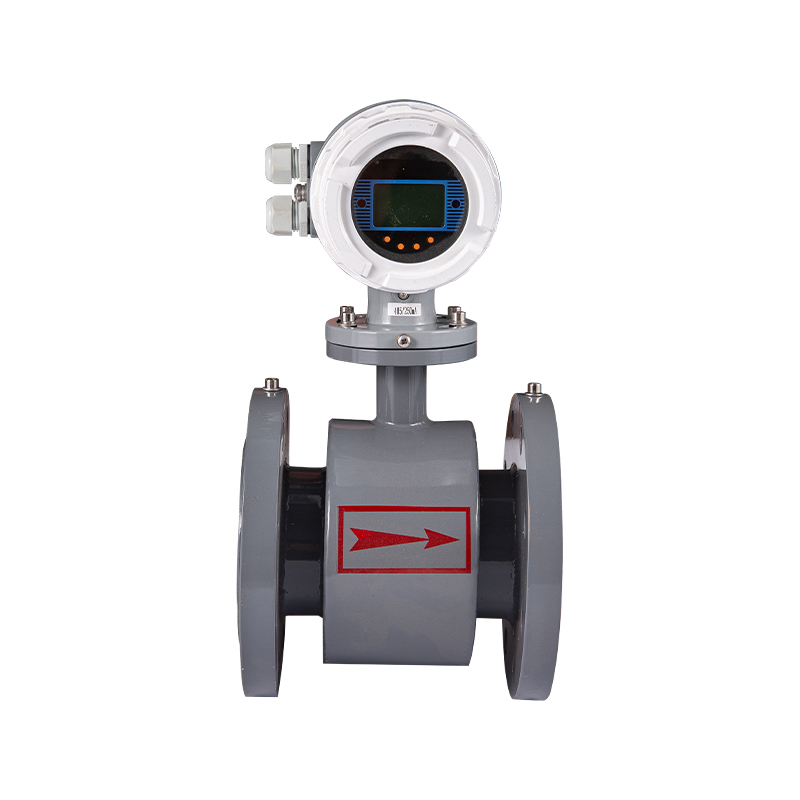

Medidores de flujo

Monitoreo y control del sistema.
· Estabilidad del proceso: el manómetro controla las fluctuaciones de presión en la tubería. Si hay una anomalía en la presión (como una obstrucción o una fuga), la lectura del caudalímetro puede dejar de ser válida o distorsionarse.
· Control de circuito cerrado: en sistemas de control de bombas o válvulas, las señales del medidor de flujo y el manómetro se retroalimentan conjuntamente al controlador, lo que permite ajustar el equipo para mantener un flujo y una presión estables (como un circuito de control PID).

Calibración y Compensación
·Compensación de presión: Para medidores de flujo de gas (como turbina, tipo térmico), se requieren datos de presión para convertir el caudal volumétrico a condiciones estándar (Nm³/h) para evitar errores causados por variaciones de presión.
·Diagnóstico de fallas: Una caída repentina de presión puede indicar una fuga en la tubería. En este punto, la lectura del caudalímetro será anormalmente alta. Es necesario investigar el problema combinando los datos del manómetro.

Escenarios de aplicación típicos
· Caudalímetro de presión diferencial: El caudal se calcula directamente en base a las lecturas de presión de los manómetros de alta presión (P1) y baja presión (P2).
·Sistema de bomba/compresor: el manómetro de salida está vinculado con el medidor de flujo para garantizar que el equipo funcione dentro del rango de presión seguro y entregue el caudal esperado.
·Equilibrio de la red de tuberías: En las redes de suministro de agua/gas, la distribución de presión y la distribución de flujo deben monitorearse simultáneamente para optimizar la eficiencia.

Selección e instalación
· Coordinación de posicionamiento: Los manómetros generalmente se instalan aguas arriba y aguas abajo del medidor de flujo para proporcionar una presión de referencia o para verificar la estabilidad del patrón de flujo (como para evitar interferencias de vórtices).
·Coincidencia de rango: Para el sistema de alta presión, se deben seleccionar manómetros resistentes a la presión. Al mismo tiempo, el rango del caudalímetro debe cubrir el rango de flujo bajo variaciones de presión.

Resumen: Los caudalímetros y los manómetros son esencialmente complementarios: el caudalímetro se centra en el "volumen de flujo", mientras que el manómetro se centra en la "fuerza de empuje". Su uso combinado puede mejorar la confiabilidad del sistema, especialmente en condiciones operativas dinámicas o escenarios de alta precisión (como en las industrias química y energética). En aplicaciones prácticas, los datos de ambos a menudo se integran en sistemas SCADA o DCS para permitir un análisis y control integrales.

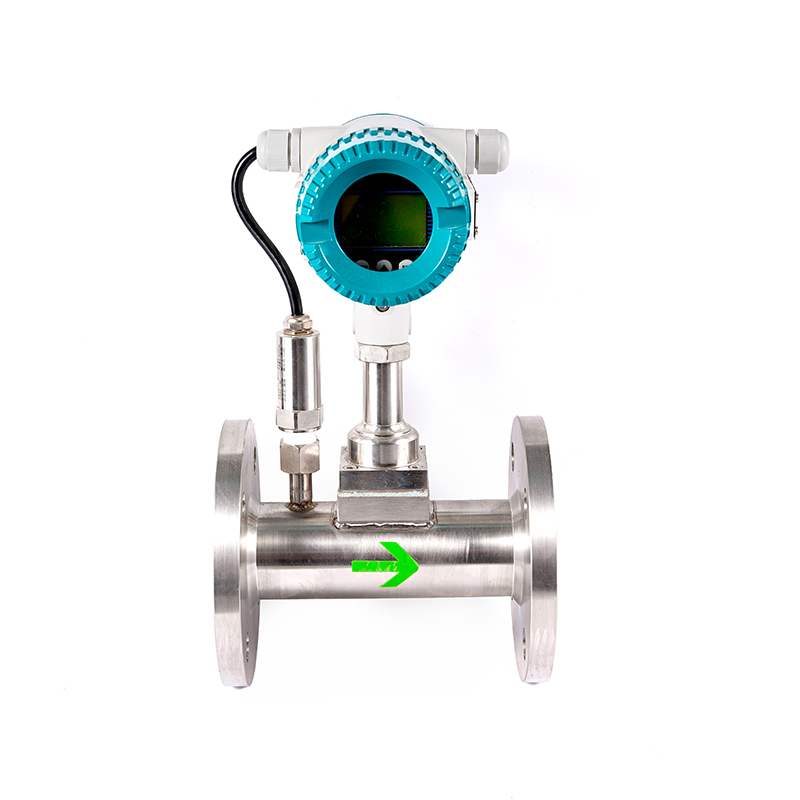

Medidor de flujo de vórtice

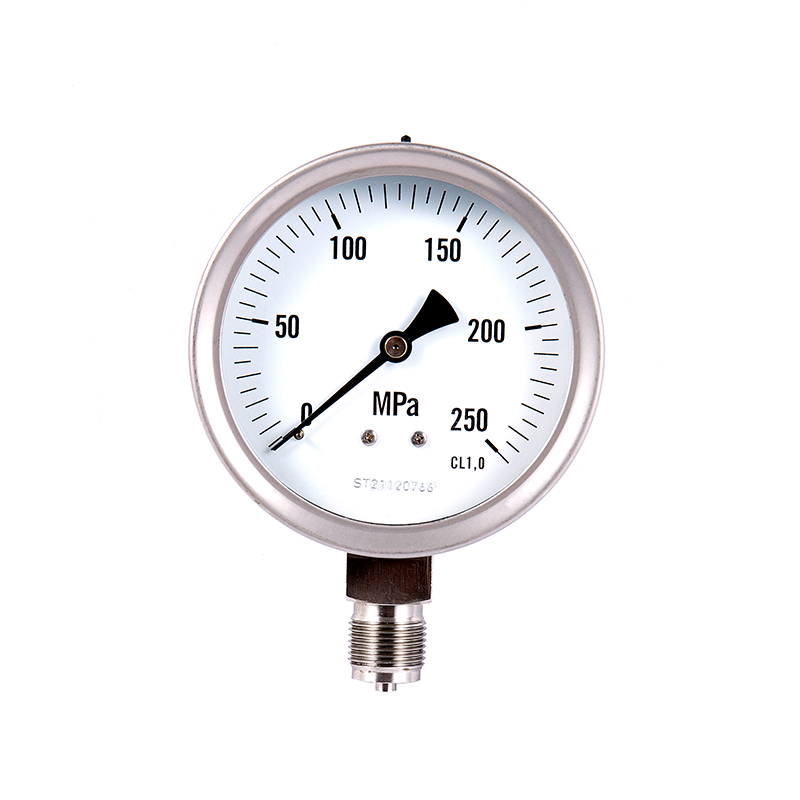

Manómetro antivibración
