¿Cómo calibrar con precisión el manómetro para garantizar su precisión?

Los siguientes son los pasos generales para calibrar con precisión un manómetro y garantizar su precisión:

Trabajo preparatorio
·Selección de instrumentos estándar: Según los requisitos de rango y precisión del manómetro que se va a calibrar, seleccione un manómetro estándar o un calibrador de presión con un nivel de precisión al menos un grado superior al del manómetro que se va a calibrar.
·Revisar los instrumentos: Asegúrese de que el instrumento estándar y el manómetro bajo prueba no tengan ningún daño en su apariencia, que las piezas de conexión estén en buenas condiciones y que el puntero pueda girar libremente.
·Preparación del ambiente: La calibración debe realizarse en una habitación donde las condiciones ambientales, como la temperatura y la humedad, cumplan los requisitos. La temperatura general debe estar entre 20 ℃ ± 5 ℃ y la humedad debe estar entre 40 % y 60 %.

Pasos de calibración

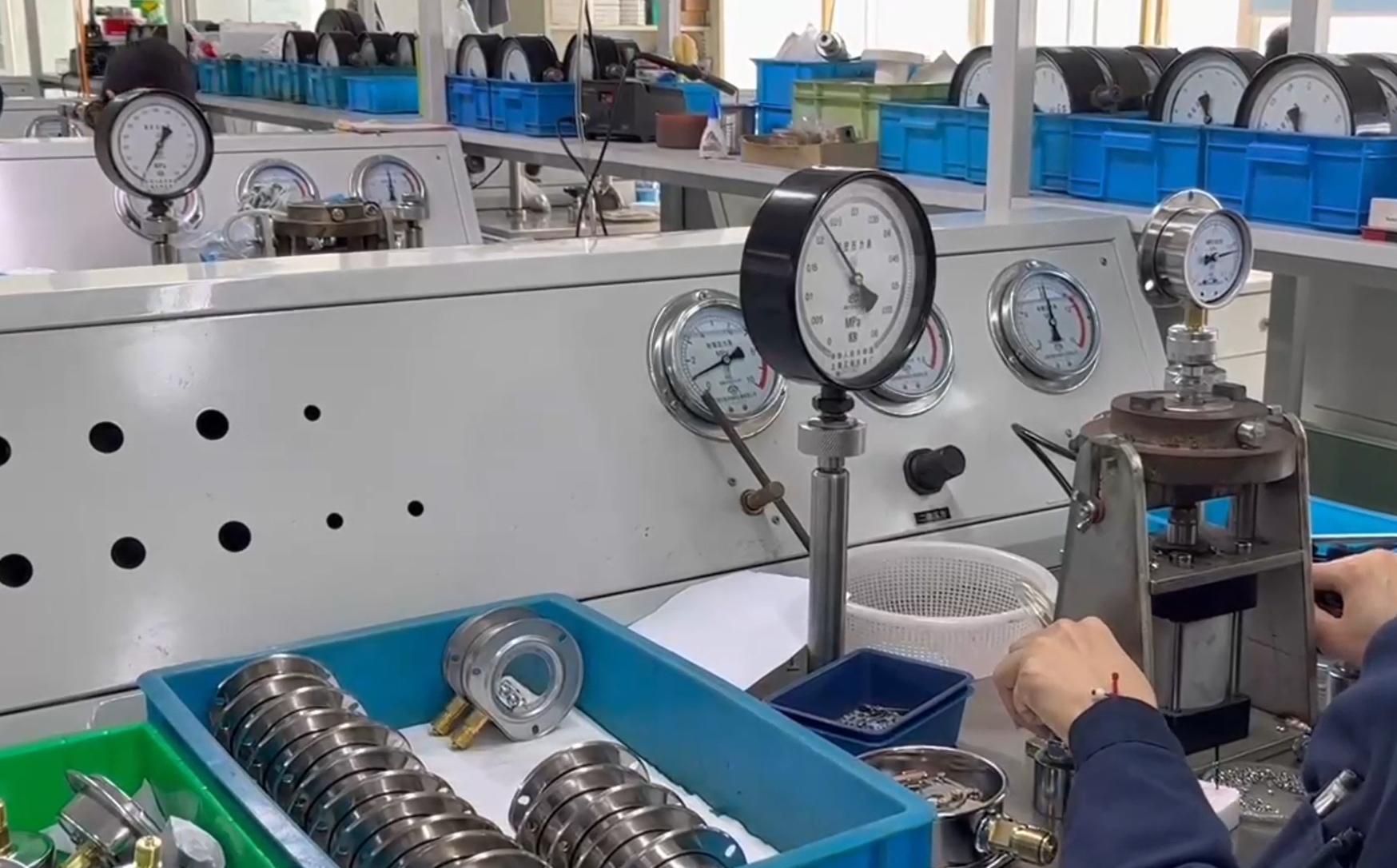

1. Conexión de instalación: Conecte el manómetro a calibrar y el instrumento estándar a través del conducto o conector de presión correctamente, asegurando una conexión hermética y sin fugas.
2. Precalentamiento: Encienda el manómetro y el instrumento estándar y déjelos calentar durante un período de tiempo, generalmente de 15 a 30 minutos, para garantizar que los instrumentos alcancen una condición de funcionamiento estable.
3. Calibración del punto cero: Cuando no se aplica presión, verifique si el puntero del manómetro que se está calibrando está en la posición cero. Si hay alguna desviación, utilice la herramienta dedicada para ajustar el tornillo de ajuste de la posición cero para garantizar que el puntero apunte con precisión a la marca cero.
4. Calibración de rango: Aplique presión gradualmente al manómetro que se va a calibrar y al instrumento estándar utilizando la fuente de presión. Calibre en varios puntos correspondientes al 20%, 40%, 60%, 80% y 100% del rango del manómetro. En cada punto de calibración, una vez que la presión se estabilice, registre el valor de presión del instrumento estándar y el valor de indicación del manómetro que se está calibrando.

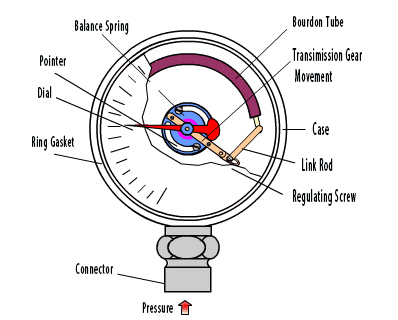

5. Cálculo y ajuste de errores: Calcule el error para cada punto de calibración. Si el error excede el rango permitido, es necesario ajustar el manómetro calibrado. Para los manómetros de tubo Bourdon, se puede lograr un ajuste fino ajustando la relación de rotación del mecanismo; Para los manómetros digitales, la configuración de los parámetros correspondientes se puede ajustar de acuerdo con las instrucciones.
6. Calibración de error de devolución: Después de completar la calibración del rango, reduzca gradualmente la presión y repita los pasos 4 y 5. Verifique el error de retorno, que es la diferencia en el valor de indicación durante los procesos de subida y bajada en el mismo punto de calibración. Esto debería cumplir con los requisitos de precisión del manómetro.
7. Registro de calibración: Registrar todos los datos obtenidos durante el proceso de calibración, incluyendo puntos de calibración, valores estándar, valores medidos del objeto calibrado, errores, etc. Esto facilitará futuras consultas y trazabilidad.

Procesamiento calibrado
· Marcado y Certificados: Los manómetros que hayan pasado la calibración deben etiquetarse con un certificado de calibración, indicando la fecha de calibración, el período de validez, etc. Al mismo tiempo, se debe emitir un certificado de calibración para demostrar que el manómetro ha sido calibrado en condiciones específicas y cumple con los requisitos de precisión correspondientes.
·Tratamiento no conforme: Para los manómetros que no superan la calibración, deben estar claramente marcados y aislados para evitar su uso inadecuado en procesos de producción o prueba. Dependiendo de la situación concreta, se pueden reparar o sustituir, etc.

Cabe señalar que la calibración de los manómetros debe realizarse de acuerdo con las normas y reglamentos pertinentes de cada país. El personal de calibración debe poseer las cualificaciones y habilidades necesarias. Además, los manómetros deben calibrarse periódicamente para garantizar que siempre mantengan una buena precisión y confiabilidad.
