¿Cómo funciona el indicador de nivel de trampilla magnética? ¡Un artículo te lo explicará claramente!

En el vasto sistema de producción industrial, la medición del nivel de líquido es como un "ojo sabio" preciso, que desempeña un papel crucial para garantizar el funcionamiento estable y eficiente del proceso de producción. Desde grandes tanques de almacenamiento en la industria petroquímica hasta tanques de agua de calderas en el sector energético y tanques de producción en la industria de alimentos y bebidas, la detección precisa de los niveles de líquido es de gran importancia. Y el indicador de nivel de aleta magnética, con su principio de funcionamiento único y excelentes ventajas de rendimiento, se ha convertido en una herramienta confiable de medición del nivel de líquidos en muchos campos industriales.

I. Principio de funcionamiento: la ingeniosa combinación de flotabilidad y magnetismo.

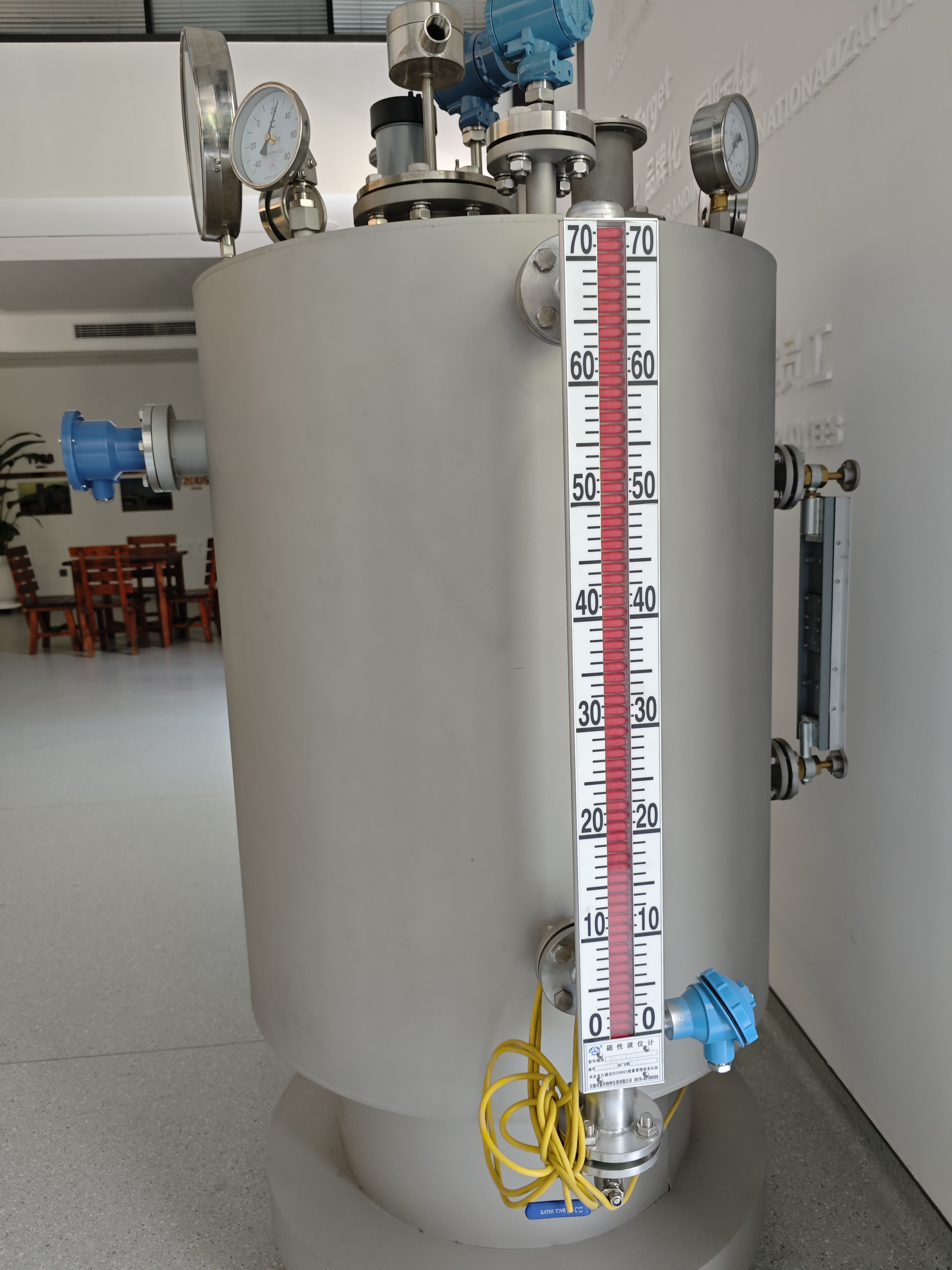

El diseño del indicador de nivel con solapa magnética está inspirado en el principio de flotabilidad y la interacción del magnetismo. Consiste principalmente en un tubo principal conectado al contenedor medido, un flotador magnético con imanes permanentes en el interior y un panel de visualización externo (compuesto por columnas magnéticas de dos colores rojas y blancas). Cuando cambia el nivel de líquido en el contenedor medido, el flotador magnético dentro del tubo principal se moverá hacia arriba y hacia abajo sincrónicamente debido al efecto de flotabilidad. Además, el acero magnético permanente dentro del flotador impulsa la columna magnética en el panel de visualización externo para girar 180 grados a través del efecto de acoplamiento magnético. Cuando el nivel del líquido aumenta, la columna invertida cambia de blanco a rojo; cuando el nivel del líquido baja, la columna invertida vuelve a cambiar de rojo a blanco. A través del cambio de color de la columna abatible, las personas pueden leer de forma intuitiva y clara la altura del nivel del líquido, logrando un control visual del nivel del líquido. Este método de medición sin contacto no sólo evita los fallos causados por la fricción mecánica en los sistemas tradicionales. medidores de nivel de liquido , pero también garantiza la seguridad y confiabilidad del proceso de medición. Incluso en entornos industriales hostiles, puede funcionar de manera estable.

II. Ventajas del producto: Cumple plenamente con los requisitos industriales.
Pantalla intuitiva y clara
El panel de visualización del indicador de nivel de solapa magnética tiene un diseño exclusivo. Las marcas de escala y los números se han engrosado, mejorando significativamente la visibilidad y el ángulo de visión. Ya sea en tanques de almacenamiento al aire libre expuestos a una luz intensa o en talleres de producción interiores con iluminación tenue, los operadores pueden leer fácil y rápidamente los datos del nivel de líquido. El diseño de columna abatible de dos colores es aún más llamativo y se distingue claramente en diversas condiciones de luz ambiental, lo que proporciona una gran comodidad para el control del nivel de líquido durante el proceso de producción.

Conveniente para la instalación y el mantenimiento.
Se adopta el diseño modular, con una estructura principal simple. Los componentes principales incluyen el tubo principal, el flotador, el panel de visualización y la brida de conexión. No hay partes móviles complejas. Los métodos de instalación son flexibles y diversos. El tipo de montaje lateral es adecuado para contenedores verticales grandes, como tanques de almacenamiento de petróleo y tanques de agua contra incendios; el tipo montado en la parte superior es para tanques esféricos, tanques horizontales, etc., donde la apertura superior está restringida. Además, el indicador de nivel de líquido está equipado con una válvula de cierre. Cuando se necesita limpieza, mantenimiento o reemplazo de componentes en una etapa posterior, se puede operar sin detener la máquina, lo que reduce efectivamente los costos y el tiempo de mantenimiento y mejora la eficiencia de la producción.

Usabilidad generalizada
Tiene excelentes propiedades de resistencia a la presión y la temperatura. El límite superior de presión de trabajo puede alcanzar 1,0 MPa y el rango de temperatura de trabajo cubre -20 ℃ a 200 ℃. Puede adaptarse a condiciones de trabajo extremas, como vapor a alta temperatura y gas licuado a baja temperatura. Para medios viscosos o que se solidifican fácilmente, se puede seleccionar opcionalmente una camisa de vapor o un dispositivo de calentamiento eléctrico para asegurar la fluidez del medio durante el proceso de medición y garantizar la precisión de la medición. También funciona excepcionalmente bien en términos de capacidades anticorrosión y a prueba de explosiones. Ofrece medidores de nivel de líquido con revestimiento interior y plástico diseñados específicamente para entornos corrosivos severos, capaces de soportar medios corrosivos fuertes como el ácido fluorhídrico y el ácido sulfúrico concentrado. Al mismo tiempo, ha recibido doble certificación de tipo ignífugo (Exd IIC T6 Gb) y de tipo intrínsecamente seguro (Ex ia IIC T6 Ga), con un nivel de protección IP66/IP67. Se puede aplicar de forma segura en el almacenamiento y transporte de petróleo y gas, así como en lugares farmacéuticos y otros lugares inflamables y explosivos.

Alta precisión y confiabilidad:
Con su estructura estable y principios de medición avanzados, el medidor de nivel de aleta magnética tiene una alta precisión de medición y el error se puede controlar dentro de un rango pequeño. Durante el uso a largo plazo, no se ve afectado fácilmente por interferencias externas y siempre puede mantener un rendimiento confiable, proporcionando datos precisos del nivel de líquido para la producción industrial y evitando de manera efectiva fallas de equipos y accidentes de producción causados ​​por niveles anormales de líquido.

III. Áreas de aplicación: facilitar el desarrollo de diversas industrias
Industria petrolera y química
Durante los procesos de refinación de petróleo y producción química, el monitoreo de los niveles de líquido en varios tanques de almacenamiento y recipientes de reacción es de gran importancia. Los medidores de nivel de solapa magnética pueden mostrar las alturas del nivel de líquido del petróleo crudo, productos refinados del petróleo y materias primas químicas en tiempo real. Combinados con interruptores magnéticos, pueden lograr funciones de alarma de nivel de líquido alto y bajo, previniendo eficazmente incidentes como el desbordamiento o el vaciado del tanque. Por ejemplo, en el área de tanques de almacenamiento de una gran refinería de petróleo, mediante el uso de medidores de nivel de aletas magnéticas junto con un sistema de control automatizado, se puede lograr monitoreo remoto y reabastecimiento automático de fluidos, mejorando significativamente la seguridad de la producción y la eficiencia de la gestión.

Industria energética
El nivel de agua del tanque de agua de la caldera es un indicador clave para el funcionamiento seguro de la central eléctrica. El medidor de nivel de solapa magnética, con su diseño resistente a altas temperaturas y medidas de aislamiento de la camisa de vapor, puede medir con precisión el nivel del agua a temperaturas superiores a 200 ℃. También puede detectar y prevenir quemaduras en seco de calderas o accidentes por desbordamiento de agua causados ​​por niveles de agua falsos. Después de adoptar medidores de nivel de aleta magnética avanzados en una determinada planta de energía térmica, el error de medición del nivel de agua se redujo significativamente, la estabilidad operativa mejoró enormemente y se aseguró el suministro continuo y estable de electricidad.

Industria de alimentos y bebidas
En un entorno de producción higiénico, los requisitos de higiene para los equipos de medición del nivel de líquidos son extremadamente altos. El medidor de nivel de solapa magnética de tipo plástico adopta cuerpos de material FDA y anillos de sellado de calidad alimentaria, y su estructura completamente cerrada previene eficazmente el crecimiento de bacterias. Se usa ampliamente para monitorear el nivel de líquidos en equipos como tanques de fermentación de cerveza y tanques de almacenamiento de productos lácteos, garantizando la seguridad higiénica y la estabilidad de la calidad del proceso de producción de alimentos y bebidas.

IV .Lugar de instalación y requisitos medioambientales.
Control de verticalidad: El cuerpo del indicador de nivel de líquido debe estar completamente perpendicular al suelo, con un error de ángulo de inclinación ≤ 2°. Se recomienda calibrar utilizando un indicador de nivel. Al realizar la instalación, se recomienda reservar un espacio de ≥ 100 mm en la parte inferior del cuerpo y un margen de ≥ 50 mm en la parte superior para evitar la influencia de la expansión y contracción térmica.
Evite fuentes de interferencia: la instalación está prohibida en campos magnéticos fuertes (a menos de 30 metros de motores grandes), áreas con vibraciones severas (intensidad de vibración > 5 mm/s) o áreas con fuentes de radiación de alta temperatura (>60 ℃). Esto puede provocar fallos en el acoplamiento magnético o daños mecánicos.
Compatibilidad con los medios: el material del cuerpo (como 304SS/316L) debe ser resistente a la corrosión de los medios y la superficie de sellado de la brida debe utilizar juntas de PTFE. Para medios con contenido excesivo de cloruro, se deben seleccionar materiales de acero inoxidable de doble fase.

Evite fuentes de interferencia: la instalación está prohibida en campos magnéticos fuertes (a menos de 30 metros de motores grandes), áreas con vibraciones severas (intensidad de vibración > 5 mm/s) o áreas con fuentes de radiación de alta temperatura (>60 ℃). Esto puede provocar fallos en el acoplamiento magnético o daños mecánicos.
Compatibilidad con los medios: el material del cuerpo (como 304SS/316L) debe ser resistente a la corrosión de los medios y la superficie de sellado de la brida debe utilizar juntas de PTFE. Para medios con contenido excesivo de cloruro, se deben seleccionar materiales de acero inoxidable de doble fase.
