¿Conoce el modelo, la estructura y el material del manómetro a prueba de golpes para equipos industriales?

Manómetro a prueba de golpes

En el complejo entorno de la producción industrial, la estabilidad de la medición de la presión afecta directamente la seguridad del equipo y la eficiencia de la producción. ordinario manómetros son propensos a que el puntero se mueva, a lecturas inexactas e incluso a daños en el mecanismo en entornos con vibraciones o pulsos. Por el contrario, los manómetros resistentes a golpes, con su diseño único, se han convertido en un equipo "imprescindible" en condiciones de vibración. Este artículo realizará un análisis en profundidad desde tres dimensiones: modelo, estructura y material, para ayudarlo a realizar selecciones y aplicaciones precisas.

modelo

El modelo de un manómetro a prueba de golpes generalmente incluye información básica como el rango de medición, la forma estructural y el método de instalación. Tomando la serie YN convencional como ejemplo:

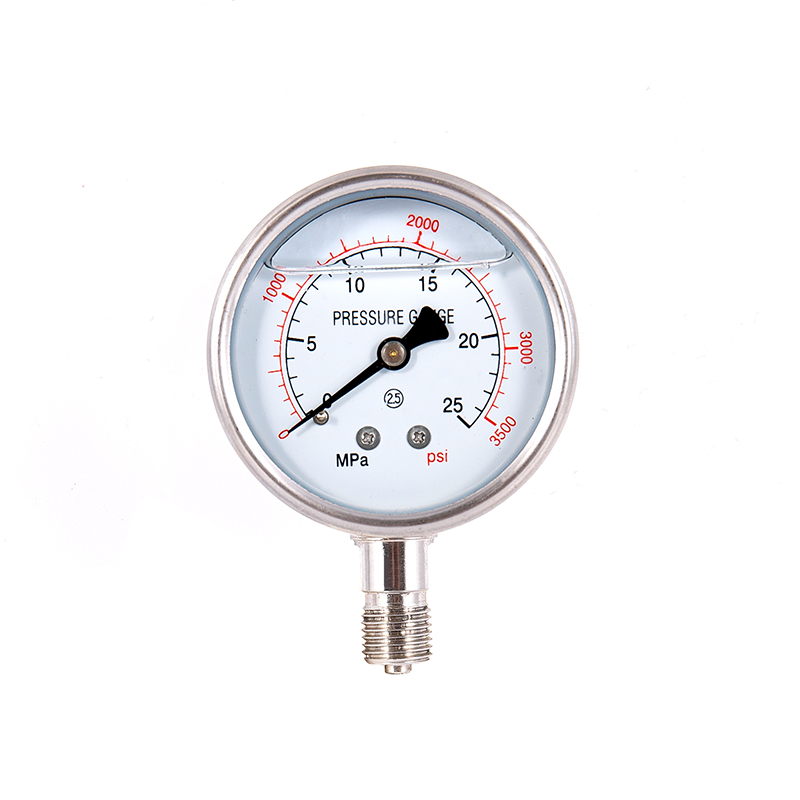

·YN-60: Y significa manómetro, N indica resistencia a los golpes, 60 representa el diámetro del dial (en mm). Sin sufijo, se supone que es una instalación radialmente sin bordes, adecuada para equipos pequeños y medianos (como compresores de aire, bombas hidráulicas)

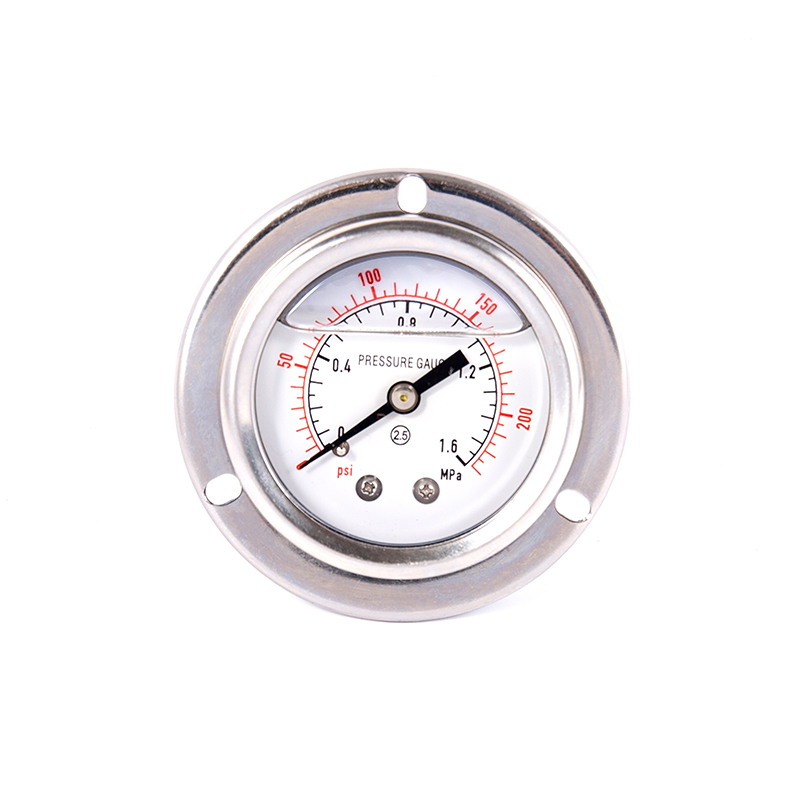

·YN-100ZQ: La "ZQ" indica una instalación montada en el borde axial, que es adecuada para empotrar en el panel del gabinete de control para evitar la transmisión de vibraciones. Se utiliza comúnmente en escenarios de fuertes vibraciones, como salas de máquinas de barcos y maquinaria de minería.
Principio de selección: Según la intensidad de la vibración (por ejemplo, si la vibración del equipo supera los 3,5 m/s, se debe seleccionar un tipo resistente a los golpes), las características del medio (como un ambiente corrosivo requiere material de acero inoxidable) y el espacio de instalación, se realiza una selección integral.

Diseño Estructural

La estabilidad del manómetro a prueba de golpes se debe a tres diseños principales:
Sistema de doble amortiguación
·Búfer físico: La caja del reloj está llena de aceite de silicona de alta viscosidad o glicerina (de acuerdo con las normas ISO VG 1000), que absorbe más del 80% de la energía de vibración mecánica, reduciendo la amplitud del movimiento del puntero en un 80%.
·Diseño de sellado: Para el tipo axial con instalación montada en el borde (como el YN-100ZQ), se utiliza un vidrio de doble capa para aislar el fluido de amortiguación y los pasadores de posicionamiento, evitando que la fuga de aceite afecte la precisión.

Optimización de respuesta dinámica: Para aplicaciones que involucran presión pulsante, como compresores y bombas, el manómetro a prueba de golpes lo logra extendiendo la trayectoria de movimiento del puntero (por ejemplo, usando un tubo de resorte en espiral), convirtiendo las fluctuaciones instantáneas de presión en cambios graduales, asegurando una estabilidad a largo plazo con una precisión de ±1,6%.

Seleccionar por material
El material determina directamente la resistencia a la corrosión, la resistencia a la temperatura y la vida útil del manómetro.
Caja y conector:
·Acero inoxidable: Resistente a la corrosión ácida y alcalina, apto para la industria química y farmacéutica. Puede operar de manera estable en escenarios de alta demanda, como la energía nuclear y el procesamiento de alimentos.
·Aleación de cobre: Bajo costo, fácil de procesar, comúnmente utilizado en sistemas hidráulicos sin fuertes efectos corrosivos. Sin embargo, se debe evitar que entre en contacto con el medio de amoníaco (ya que es propenso a la corrosión bajo tensión).

Tubo de resorte y movimiento:
·Bronce fosforado: Tiene buena elasticidad y es resistente a la fatiga. Es adecuado para entornos de alta temperatura (de -10 ℃ a 60 ℃), como en equipos industriales comunes.
·Acero inoxidable: Resiste la deformación incluso a altas temperaturas (-40 ℃ a 200 ℃), adecuado para tuberías de vapor y recipientes de reacción de alta temperatura.

Líquido de amortiguación y sellos:
·Aceite de silicona: Tiene una amplia tolerancia a la temperatura: no se solidifica a -40 ℃ y no se evapora a 200 ℃. Es la opción preferida para aplicaciones de alta temperatura (como el sistema hidráulico de máquinas de moldeo por inyección).
·Juntas de caucho nitrilo: Resistentes al aceite pero no a los disolventes. Los sellos de caucho fluorado pueden resistir medios corrosivos fuertes, pero son más costosos.

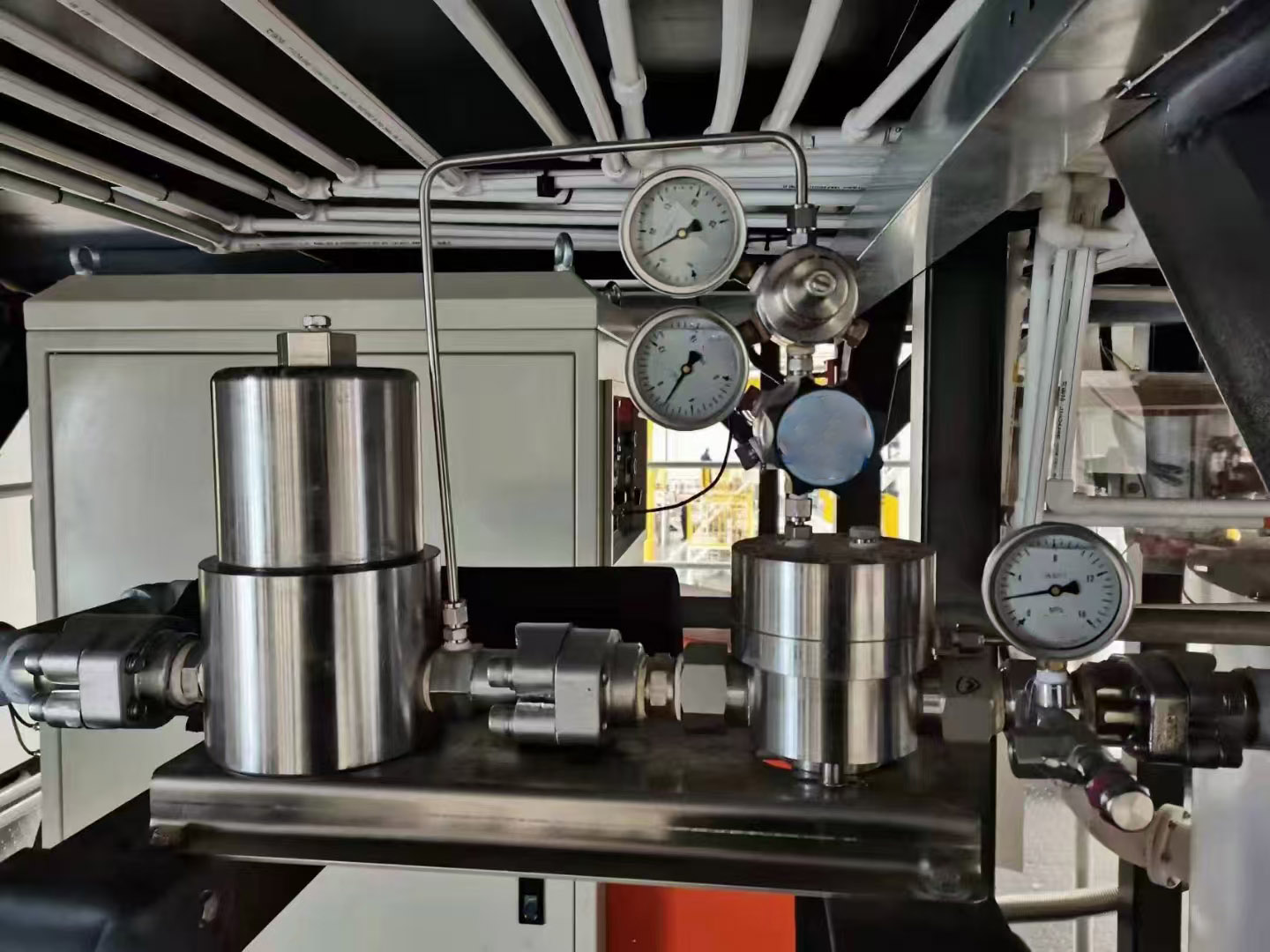

Escenarios de aplicación y sugerencias de selección.
Escenarios donde es obligatorio un manómetro sismorresistente
·Entorno de fuerte vibración: sala de máquinas de barco (aceleración de vibración superior a 5 m/s²), trituradoras de minería, modelos seleccionados de instalación axial.
Medio de presión pulsante: Salida del compresor alternativo (pulsación de hasta 0,2 MPa), sistema hidráulico de la máquina de moldeo por inyección (frecuencia de impacto 30-50 Hz). Elija preferentemente estructuras con tornillos de tope.

Parámetros clave para la selección.
·Rango: Cubre 1,5 veces la presión de trabajo (por ejemplo, para una condición de trabajo de 10 MPa, seleccione 0 - 16 MPa). Evitar el funcionamiento prolongado en rango completo para evitar la fatiga del tubo del resorte.
·Conexión: Seleccione la rosca adecuada según el equipo (como G1/2, M20*1.5). Para medios corrosivos, utilice conectores de acero inoxidable 316L.

Mantenimiento e instalación: vida útil extendida
·Especificación de instalación: Instale verticalmente y asegúrese de que el fluido amortiguador se distribuya uniformemente. El ángulo de inclinación debe ser ≤ 30°; Para fuentes de vibración principales, se debe agregar un tubo amortiguador si es necesario.
·Mantenimiento regular: Calibrar una vez cada 24 meses. En ambientes de alta temperatura (superiores a 80°C), inspeccione el estado del aceite de silicona cada 12 meses. Si el aceite se vuelve turbio o tiene fugas, se debe reemplazar inmediatamente.
·Manipulación en entornos extremos: -20 ℃ y menos: están prohibidos los termómetros llenos de aceite y glicerina. Está disponible un tipo alternativo de aceite de silicona para bajas temperaturas. En entornos altamente corrosivos, se debe comprobar periódicamente la integridad de la capa de pasivación de la superficie de acero inoxidable.

La selección y aplicación de manómetros a prueba de golpes implica una combinación de tecnología y experiencia. Desde las aplicaciones industriales básicas del YN-60 hasta las complejas condiciones de trabajo del YN-150ZQ, desde la economía de las aleaciones de cobre hasta la alta resistencia a la corrosión del acero inoxidable 316L, cada detalle refleja la artesanía del diseño industrial. Elija los manómetros especiales de Wuxi para salvaguardar la seguridad de su producción industrial.
