¿Cómo se comparan los instrumentos de presión con los sensores de presión y los transductores?

Instrumentos de presión versus sensores de presión versus transductores de presión: comprender las diferencias

Introducción
La presión es un parámetro físico fundamental que juega un papel crucial en numerosas industrias, incluidas la automatización automotriz, aeroespacial, médica e industrial. La medición de presión precisa es esencial para mantener el rendimiento del sistema, la seguridad y la eficiencia. Sin un monitoreo adecuado, los sistemas pueden enfrentar mal funcionamiento, riesgos de seguridad o productividad reducida.

En el mundo de la medición de la presión, términos como instrumentos de presión, sensores de presión y transductores de presión a menudo se usan indistintamente, lo que puede crear confusión. Si bien estos dispositivos están relacionados, cada uno cumple un papel distinto en la detección, la conversión y la muestra de datos de presión. Comprender las diferencias entre ellos es clave para seleccionar el dispositivo correcto para su aplicación específica.

Este artículo tiene como objetivo aclarar estos conceptos, comparar sus funcionalidades y proporcionar orientación sobre cómo elegir el dispositivo de medición de presión más adecuado.

¿Qué son los instrumentos de presión?
Los instrumentos de presión son una amplia categoría de dispositivos diseñados para medir, monitorear y, a veces, controlar la presión en un sistema. No se limitan a una sola función, sino que abarcan varias herramientas y dispositivos que pueden detectar, mostrar o transmitir información de presión.

Ejemplos de instrumentos de presión

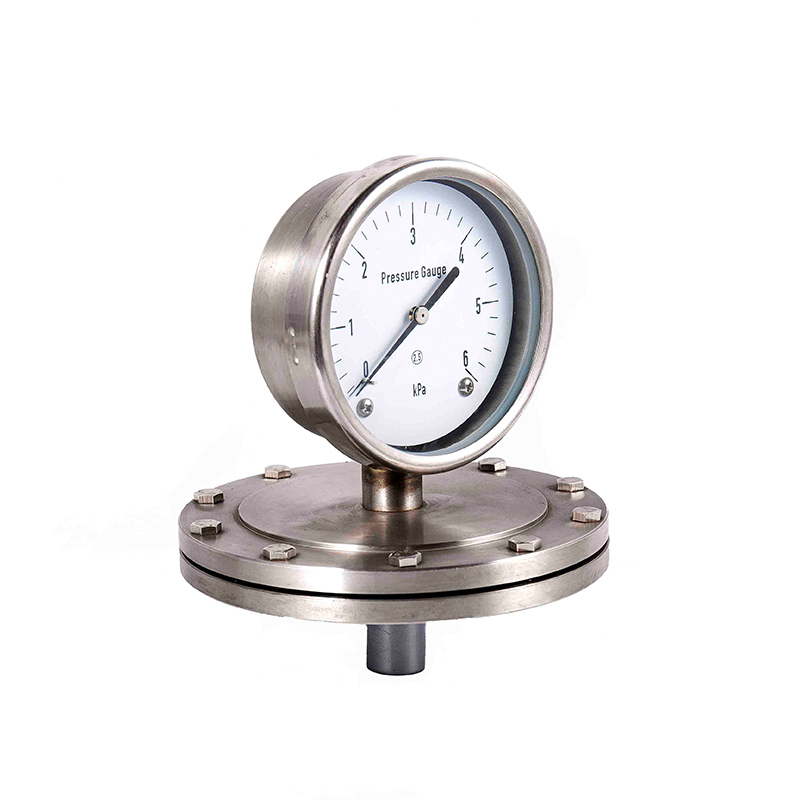

Medidores de presión: instrumentos mecánicos que proporcionan una indicación visual de la presión del sistema. Los tipos comunes incluyen indicadores analógicos y indicadores digitales.
Transmisores de presión: dispositivos que convierten la presión en una señal eléctrica para el monitoreo y el control remoto.
Interruptores de presión: instrumentos que activan un circuito eléctrico cuando se alcanza un cierto umbral de presión, a menudo se usa para la seguridad o la automatización.
Manómetros: dispositivos que miden la presión utilizando una columna de líquido, típicamente utilizado en aplicaciones de laboratorio o baja presión.
Aplicaciones y funciones generales
Los instrumentos de presión se utilizan ampliamente en todas las industrias para tareas como:

Monitoreo de sistemas hidráulicos y neumáticos
Garantizar la seguridad en las tuberías presurizadas
Controlar la presión en los sistemas HVAC
Medición de las presiones de gas y líquidos en experimentos de laboratorio

¿Qué son los sensores de presión?

Los sensores de presión son componentes especializados dentro de la categoría más amplia de instrumentos de presión. Su papel principal es detectar la presión en un sistema y convertirla en una señal medible, que luego puede ser interpretada o transmitida por otros dispositivos. A diferencia de los medidores mecánicos que muestran presión directamente, los sensores se centran en la precisión, la conversión de la señal y la integración con los sistemas electrónicos.

Cómo funcionan los sensores de presión
El principio básico detrás de un sensor de presión implica la conversión de la presión aplicada en una señal legible. La mayoría de los sensores usan un diafragma o membrana que se deforma bajo presión. Este cambio mecánico se convierte en una señal eléctrica utilizando varias tecnologías de detección.

Tipos de sensores de presión
Sensores de presión de calibre de tensión

Utilice los medidores de tensión unidos a un diafragma.
La deformación del diafragma cambia la resistencia eléctrica del medidor de deformación, generando una señal medible.
Comúnmente utilizado en sistemas industriales e hidráulicos debido a la precisión y la confiabilidad.
Sensores de presión capacitivos

Medir cambios en la capacitancia causados ​​por el movimiento del diafragma.
Proporcione alta sensibilidad y a menudo se usan en aplicaciones de baja presión o instrumentos de precisión.
Sensores de presión piezoeléctrica

Use materiales piezoeléctricos para producir una carga eléctrica cuando se aplica estrés mecánico.
Ideal para la medición de la presión dinámica, como el monitoreo de la vibración o los procesos industriales de alta velocidad.
Sensores de presión piezoresistiva

Confíe en materiales semiconductores cuya resistencia eléctrica cambia bajo presión.
Altamente sensible y comúnmente utilizado en aplicaciones automotrices y médicas.
Aplicaciones de sensores de presión
Los sensores de presión se utilizan ampliamente en múltiples industrias:

Automatización industrial: monitoreo de presiones hidráulicas y neumáticas en maquinaria.
Automotriz: medición de la presión de los neumáticos, la inyección de combustible y la presión del colector del motor.
Dispositivos médicos: monitoreo de la presión arterial y los sistemas respiratorios.
Aeroespacial: Medición de la presión de la cabina, los sistemas de combustible y los controles hidráulicos.
Control de la llave: los sensores de presión son críticos para detectar con precisión la presión y convertirla en una señal que pueda ser monitoreada o procesada por sistemas electrónicos. Forman la columna vertebral de los modernos sistemas de medición de presión automatizada.

¿Qué son los transductores de presión?

Los transductores de presión son dispositivos especializados diseñados para convertir la presión en una señal eléctrica estandarizada, que puede interpretarse mediante sistemas de control, dispositivos de adquisición de datos o pantallas digitales. Mientras que los sensores de presión detectan y producen una señal bruta de la presión, los transductores a menudo incluyen acondicionamiento de señal, haciéndolos listos para la integración en sistemas automatizados o electrónicos.

Cómo funcionan los transductores de presión
Un transductor de presión generalmente consiste en:

Diafragma de presión: una membrana delgada que se deforma bajo presión aplicada.
Elemento de detección: convierte la deformación del diafragma en una señal eléctrica, a menudo usando medidores de tensión, elementos piezoresistivos o sensores capacitivos.
Circuito de acondicionamiento de la señal: amplifica, linealiza y convierte la señal sin procesar en una salida utilizable como 4–20 mM, 0-10V o protocolos de comunicación digital.
Fuente de excitación: proporciona el voltaje o corriente necesaria para alimentar el elemento de detección y la electrónica.
Características clave de los transductores de presión
Señal de salida: las señales comunes incluyen bucles de corriente de 4–20 mA, señales de voltaje de 0–10 V y salidas digitales compatibles con controladores industriales.
Precisión y linealidad: los transductores de alta precisión pueden lograr un error mínimo y una excelente linealidad en su rango de presión.
Rango de presión: disponible en una amplia gama de clasificaciones de presión, desde vacío hasta varios miles de PSI.
Temperatura de operación: diseñado para resistir los extremos ambientales en aplicaciones industriales, automotrices o aeroespaciales.
Aplicaciones de transductores de presión
Los transductores de presión se emplean ampliamente cuando los datos de presión deben ser monitoreados, registrados o controlados digitalmente:

Automatización industrial: monitoreo y control de procesos hidráulicos y neumáticos.
Investigación científica: medición precisa de la presión de gas o líquido en experimentos de laboratorio.
Automotriz: monitoreo del sistema de motor y combustible para el rendimiento y el control de emisiones.
Sistemas HVAC: monitoreo de presión en sistemas de refrigeración y calefacción para la eficiencia y la seguridad.
Control de clave: los transductores de presión no solo detectan la presión sino que también proporcionan una señal eléctrica estandarizada y confiable adecuada para la integración en los sistemas de control y control digital. Esto los hace ideales para aplicaciones automatizadas modernas.

Diferencias clave entre instrumentos de presión, sensores y transductores

Si bien los términos instrumentos de presión, sensores de presión y transductores de presión a menudo se usan indistintamente, comprender sus distinciones es esencial para seleccionar el dispositivo correcto para aplicaciones específicas.

1. Funcionalidad
Instrumentos de presión: represente una amplia categoría de dispositivos que miden, monitorean o responden a la presión. Pueden ser mecánicos, eléctricos o digitales, e incluir medidores, interruptores, sensores y transductores.
Sensores de presión: detectar la presión y convertirla en una señal eléctrica o mecánica medible. Son componentes dentro de los instrumentos, centrados principalmente en la detección y la generación de señales.
Transductores de presión: convierta la señal de presión detectada en una salida eléctrica estandarizada, a menudo incluyendo amplificación y acondicionamiento para su uso en sistemas automatizados o digitales.
2. Señal de salida
Instrumentos de presión: puede proporcionar una lectura visual directa (medidor analógico), activar un interruptor eléctrico o emitir una señal a través de un sensor/transductor.
Sensores de presión: produzca una señal cruda correspondiente a la presión aplicada, como un pequeño voltaje o cambio de resistencia.
Transductores de presión: proporcione una señal eléctrica lista para usar (por ejemplo, 4–20 mM, 0-10V o comunicación digital), adecuada para la integración con controladores, PLC o sistemas de monitoreo.
3. Complejidad
Instrumentos de presión: van desde dispositivos mecánicos simples como indicadores de marcación hasta transmisores digitales complejos.
Sensores de presión: típicamente dispositivos más pequeños y simples diseñados principalmente para la detección.
Transductores de presión: más sofisticados, combinando elementos de detección con productos electrónicos para el acondicionamiento y confiabilidad de la señal en sistemas industriales o científicos.
4. Aplicaciones
Instrumentos de presión: Servir como la categoría general y puede usarse en sistemas de monitoreo, control o activación.
Sensores de presión: comúnmente utilizados en aplicaciones de medición precisas, como sensores automotrices, dispositivos médicos y monitoreo industrial.
Transductores de presión: ideal para automatización, adquisición de datos y control de procesos industriales donde se requieren señales electrónicas precisas para su posterior procesamiento.
5. Relación jerárquica
Es útil comprender que los instrumentos de presión abarcan sensores y transductores:

Todos los sensores de presión son instrumentos de presión, pero no todos los instrumentos de presión son sensores.
Los transductores de presión son esencialmente sensores mejorados, proporcionando una señal procesada adecuada para sistemas industriales y digitales.

Factores a considerar al elegir un instrumento de presión

Seleccionar el instrumento de presión correcto es fundamental para garantizar una medición precisa, seguridad del sistema y confiabilidad a largo plazo. Ya sea que esté eligiendo un medidor de presión, un sensor o transductor, se deben evaluar cuidadosamente varios factores.

1. Requisitos de rango de presión
Determine las presiones mínimas y máximas que encontrará su sistema.
Elija un dispositivo que funcione de manera segura dentro de este rango al tiempo que proporciona lecturas precisas.
La sobrecarga de un instrumento de presión puede provocar daños, mediciones inexactas o falla del sistema.
2. Precisión y precisión
Considere el nivel de precisión requerido para su aplicación.
Los dispositivos de alta precisión, como los transductores de precisión, son esenciales en aplicaciones como la investigación científica, los equipos médicos y los sistemas aeroespaciales.
Las aplicaciones menos críticas, como el monitoreo de HVAC, pueden tolerar una menor precisión.
3. Condiciones ambientales
Evaluar la temperatura extrema, la humedad, la vibración y los ambientes corrosivos.
Los sensores sellados con silicona o los transductores robustos pueden ser necesarios para condiciones industriales o exteriores duras.
Asegúrese de que el instrumento pueda resistir el estrés ambiental sin degradación.
4. Tipo de medios que se miden
Determine si el instrumento medirá líquidos, gases o fluidos múltiples.
Ciertos materiales son más adecuados para medios específicos; Por ejemplo, algunos sensores de presión son sensibles a los líquidos corrosivos, mientras que otros solo pueden trabajar con gases limpios.
La compatibilidad con el medio garantiza una larga vida útil y lecturas consistentes.
5. Requisitos de señal de salida
Considere si necesita una lectura mecánica, señal eléctrica analógica o salida digital.
Los transductores de presión con salidas estandarizadas (4–20 mM, 0-10V) son ideales para la integración con sistemas PLC, adquisición de datos o automatización industrial.
Elegir el tipo de salida correcto garantiza una integración perfecta con los sistemas de control y monitoreo.
6. Costo y disponibilidad
Evalúe su presupuesto en relación con la criticidad de la aplicación.
Los transductores de alta gama pueden ser más caros, pero proporcionan beneficios de confiabilidad e integración a largo plazo.
Para aplicaciones menos críticas, un medidor mecánico simple o un sensor básico puede ser suficiente.

Aplicaciones comunes

Los instrumentos de presión, los sensores y los transductores son parte integral de una amplia gama de industrias y aplicaciones. Comprender dónde se destaca cada dispositivo ayuda a los ingenieros y técnicos a seleccionar la solución adecuada para sus necesidades.

1. Automatización industrial
Se utiliza para monitorear y controlar sistemas hidráulicos y neumáticos.
Los sensores de presión y los transductores alimentan datos en sistemas PLC para monitoreo y automatización en tiempo real.
Esencial para mantener la eficiencia del sistema, prevenir la sobrepresión y reducir el tiempo de inactividad.
2. Automotriz
Los sensores de presión miden la presión del colector del motor, la inyección de combustible y la presión de los neumáticos.
Los transductores convierten las lecturas de presión en señales eléctricas para la integración con los sistemas de control del vehículo.
Ayuda a mejorar la eficiencia del combustible, el control de emisiones y la seguridad del vehículo.
3. Aeroespacial
Instrumentos de presión Monitoree la presión de la cabina, los sistemas de combustible y los circuitos hidráulicos.
Los sensores y transductores proporcionan lecturas precisas críticas para la seguridad y el rendimiento.
Los instrumentos de alta precisión aseguran la confiabilidad en entornos extremos.
4. Dispositivos médicos
Los sensores de presión se utilizan en monitores de presión arterial, ventiladores y sistemas respiratorios.
Los transductores convierten las lecturas en señales para pantallas digitales y sistemas de monitoreo de pacientes.
La precisión y la confiabilidad son cruciales para la seguridad y el diagnóstico del paciente.
5. Sistemas HVAC
Los instrumentos de presión monitorean las presiones de refrigerante, aire y agua en sistemas de calefacción, ventilación y aire acondicionado.
Los sensores y transductores ayudan a optimizar la eficiencia energética y el rendimiento del sistema.
Prevenir situaciones de sobrepresión y garantizar una operación segura.

Conclusión

Comprender las diferencias entre los instrumentos de presión, los sensores de presión y los transductores de presión es esencial para seleccionar el dispositivo correcto para su aplicación específica.

Los instrumentos de presión sirven como una categoría amplia, que abarca todos los dispositivos que miden, monitorean o responden a la presión, incluidos medidores, interruptores, sensores y transductores.
Los sensores de presión detectan la presión y la convierten en una señal medible, centrándose en la precisión y la confiabilidad.
Los transductores de presión llevan esto un paso más allá al convertir la presión detectada en una salida eléctrica estandarizada, lista para la integración en sistemas de control digital o plataformas de adquisición de datos.
Al elegir una solución de medición de presión, es importante considerar el rango de presión, la precisión, las condiciones ambientales, la compatibilidad de los medios, los requisitos de producción y el costo. La selección del instrumento correcto garantiza la seguridad, la eficiencia y la confiabilidad a largo plazo en aplicaciones que van desde la automatización industrial y los sistemas automotrices hasta los sistemas aeroespaciales, médicos y de HVAC.

Al comprender estas diferencias clave y los requisitos de aplicación, los ingenieros, técnicos y tomadores de decisiones pueden tomar decisiones informadas, optimizar el rendimiento del sistema y garantizar la longevidad de sus soluciones de monitoreo de presión.
