¿Qué es un medidor de presión remoto?

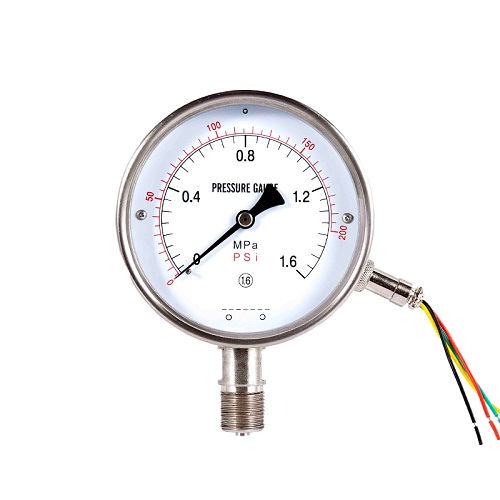

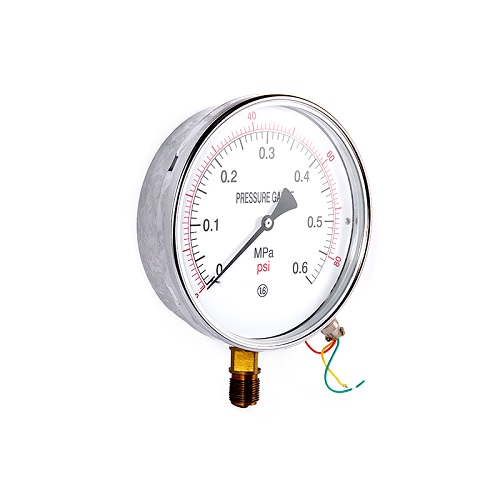

Medidor de presión de transmisión remota
En la producción industrial y varios campos de ingeniería, la medición de la presión es una tarea crucial. Guígues de presión de transmisión remota , como instrumentos que pueden convertir los valores de presión en señales eléctricas y transmitirlos de forma remota, están desempeñando un papel insustituible. No solo pueden mostrar los valores de presión en tiempo real, sino que también pueden transmitir datos al centro de control remoto, facilitando a los operadores para monitorear y ajustar en cualquier momento.
Hoy, profundicemos en los modelos, estructuras y materiales de los medidores de presión de Farray.

1. Presentar el significado de los números de modelo
El número de modelo del medidor de presión remoto generalmente contiene mucha información. Las reglas de nombres para los modelos de diferentes fabricantes pueden variar ligeramente, pero generalmente siguen ciertos patrones. Tomando el YTZ-150 común como ejemplo:
"Y" representa un medidor de presión, que es el símbolo universal de los productos de medidor de presión, lo que indica que pertenece a la categoría de instrumentos de medición de presión.
"TZ" generalmente indica el método de transmisión remota, como la transmisión remota de resistencia. Aquí, indica que este medidor de presión logra la transmisión remota de las señales de presión a través de cambios de resistencia.
"150" indica que el diámetro nominal del dial del manómetro de presión es de 150 mm. El diámetro de la esfera más grande deja las lecturas más claras y es adecuada para situaciones en las que el valor de presión debe observarse desde la distancia.
Además, algunos modelos serán seguidos por otras letras. Por ejemplo, "Z" podría indicar un tipo resistente a los choques, lo que indica que este medidor de presión remoto tiene una cierta capacidad para resistir la vibración mecánica y es adecuado para entornos de trabajo con vibraciones; "B" podría representar material de acero inoxidable, lo que significa que el medidor de presión selecciona el acero inoxidable como su material, mejorando su resistencia a la corrosión y adecuada para medir la presión de los medios corrosivos.

2. Análisis integral de la estructura interna
El medidor de presión remoto se compone principalmente de la parte de medición, elementos de resistencia, mecanismo de transmisión, interfaz de carcasa e conexión, etc.
Sección de medición: El componente central es el tubo de Bourdon, que es un tubo de metal hueco doblado en una forma específica (generalmente en forma de C). Cuando la presión del medio medido ingresa al tubo de Bourdon, los extremos del tubo sufrirán deformación elástica debido a la fuerza. Cuanto mayor es la presión, más obvia es la deformación. Esta deformación es la base para la medición de la presión, y la conversión y la pantalla de la señal posterior se basan en esto.
Elemento de resistencia: Por lo general, se usa un potenciómetro deslizante. El cepillo está conectado al mecanismo de transmisión del tubo de resorte. Cuando el tubo de resorte se deforma debido a los cambios de presión, conducirá el cepillo para que se deslice sobre el potenciómetro, cambiando así el valor de resistencia del potenciómetro. Este cambio en el valor de resistencia es proporcional a la presión medida, logrando la conversión de la señal de presión a la señal de resistencia.
Mecanismo de transmisión: está compuesto de bielas, engranajes, etc. Funciona como un "puente" y un "amplificador". Por un lado, transmite la ligera deformación del tubo de resorte al cepillo, lo que hace que se deslice sobre el potenciómetro; Por otro lado, amplifica el ligero desplazamiento del tubo de resorte, que conduce el puntero a girar sobre el dial, para indicar el valor de presión localmente.
Shell: Su función principal es proteger los componentes internos, evitar el polvo, la humedad, las colisiones mecánicas, etc. de causar daños a las piezas de precisión internas. Los materiales de concha comunes incluyen acero al carbono y acero inoxidable. Las conchas de acero al carbono tienen un costo más bajo y son adecuados para entornos de trabajo generales; Las cáscaras de acero inoxidable tienen mejores propiedades de prevención de óxido y resistencia a la corrosión y son adecuadas para ambientes hostiles, como aquellos con condiciones húmedas o gases o líquidos corrosivos.
Interfaz de conexión: esto se utiliza para conectar el equipo probado a la tubería. El método de conexión común es la conexión roscada. Por ejemplo, la especificación roscada de M20*1.5 se usa con bastante frecuencia. Este método de conexión es conveniente para la instalación y tiene un buen rendimiento de sellado, lo que garantiza que el medio probado no se filtre.

3. Selección de material
La selección de materiales para cada componente del medidor de presión remoto afecta directamente su rendimiento, rango aplicable y vida útil:
Material de tubo de Borden:
Aleación de cobre: ​​como el bronce de fósforo, etc., posee una buena elasticidad y resistencia a la corrosión, y tiene precios relativamente bajos. Son adecuados para medir la presión de líquidos, gases o vapores que no tienen peligro de explosión, no cristalizan, no se solidifican y no causan corrosión a las aleaciones de cobre y cobre. Por ejemplo, se utilizan para medir la presión de los medios comunes, como el agua y el aire.
Acero inoxidable: los materiales como el acero inoxidable 304/316/316L poseen resistencia a la corrosión extremadamente fuerte. Son adecuados para medir la presión de líquidos, gases o vapores que tienen una naturaleza alcalina débil pero sin riesgo de explosión, no cristalizan y no se solidifican. Son ampliamente utilizados en industrias como ingeniería química, petróleo y productos farmacéuticos. Los medios medidos en estas industrias a menudo tienen ciertas propiedades corrosivas.
Material de concha:
Acero al carbono: es rentable, fácil de procesar y puede cumplir con los requisitos de protección para los indicadores de presión en entornos generales. En algunos casos en que la resistencia a la corrosión no se exige altamente y el medio ambiente está relativamente seco sin sustancias corrosivas, como en los talleres de procesamiento mecánico ordinario, se pueden seleccionar medidores de presión de transmisión remota de acero carbono.
Acero inoxidable: tiene excelentes propiedades de resistencia contra la rompina y corrosión. Incluso en ambientes húmedos o con gases corrosivos o líquidos, puede funcionar de manera estable durante mucho tiempo. En industrias como la ingeniería química, la ingeniería marina y el procesamiento de alimentos, donde las condiciones de trabajo son duras, los medidores de presión de transmisión remota encerrada de acero inoxidable son una mejor opción.
Material del conector:
Conector de cobre: ​​generalmente utilizado junto con tubos de resorte de aleación de cobre, es adecuado para sistemas de medición de presión sin medios corrosivos. Tiene una buena compatibilidad con los tubos de resorte de aleación de cobre y puede garantizar una excelente conexión y rendimiento de sellado.
Junta de acero inoxidable: combinada con tubo de resorte de acero inoxidable, es adecuado para situaciones que involucran medios corrosivos. Su resistencia a la corrosión es compatible con la del tubo de resorte de acero inoxidable, evitando efectivamente la fuga y otros problemas en la articulación debido a la corrosión de los medios, mejorando así la confiabilidad y la vida útil de todo el sistema.
Resumen:
El modelo, la estructura y el material del manómetro remoto están interrelacionados y mutuamente influyentes. Al elegir un medidor de presión remoto, es necesario considerar estos factores de manera integral en función del escenario de aplicación específico, las características del medio medido y los requisitos de precisión de medición. Solo de esta manera el medidor de presión remoto puede funcionar de manera estable y confiable durante su operación, proporcionando un soporte de datos de presión preciso para la producción industrial y la construcción de ingeniería. Esperamos que a través de esta introducción, todos puedan tener una comprensión y un conocimiento más profundos de los indicadores de presión remota.
