Manejo de presión remoto: análisis completo de escenarios de aplicación y guía de selección científica

I. Alcance de la aplicación de medidores de presión remota

Automatización industrial: en procesos de producción industrial como ingeniería química, petróleo y energía, se utiliza para monitorear y controlar la presión dentro de las tuberías y contenedores en tiempo real, para lograr la producción automatizada y optimizar las operaciones.
· Sistema de tratamiento de agua: en el sistema de suministro y drenaje de agua y las plantas de tratamiento de aguas residuales, puede monitorear la presión en la salida de la bomba, el nivel de agua en la torre de agua, etc., para garantizar el funcionamiento normal del sistema y lograr la rea ​​Sube Repetición de agua automática y el control de suministro de agua.
· HVAC (calefacción, ventilación y aire acondicionado): se utiliza para monitorear la presión del agua fría y el agua de enfriamiento en el sistema de aire acondicionado, así como la presión del vapor de la caldera, etc., para garantizar el funcionamiento seguro y estable del sistema y lograr el control de ahorro de energía.
· Sistemas hidráulicos y neumáticos: en varias estaciones hidráulicas y equipos neumáticos, la medición precisa y la transmisión remota de las señales de presión facilitan el ajuste de la presión del sistema y el diagnóstico de fallas.


II. Selección de medidores de presión remota
1, rango y precisión
· Rango: seleccione 1.5 a 2 veces la presión máxima real (por ejemplo, si la presión máxima es de 10 MPa, elija un rango de 15 a 20 MPa).
· Precisión: para aplicaciones industriales generales, se utiliza 1.0 grado. Para aplicaciones con requisitos de precisión más altos, se debe seleccionar 0.5 grado (como en las industrias de fabricación farmacéutica y de precisión).
2, tipo de salida de señal
· Señal analógica: 4-20 mA (alta capacidad anti-interferencia, adecuada para la transmisión de larga distancia), 0-10V (para distancias cortas).
· Señales digitales: RS485 (Protocolo Modbus), Protocolo HART (compatible con señales analógicas y comunicación digital).
3, compatibilidad media
· Medio común: (agua, aire) 304/316 diafragmas de acero inoxidable.
· Medios corrosivos (ácido, alcalino) - aleación de Hastelloy, tantalio o diafragmas cerámicos.
· Medios gruesos o cristalizables: estructura de membrana plana o con una membrana de separación instalada.
4, adaptabilidad ambiental
· Rango de temperatura: normal -20 ℃ a 80 ℃. Para entornos de alta temperatura, elija el tipo resistente a alta temperatura (como -40 a 150 ℃).
· Nivel de protección: IP65 (polvo e impermeable), IP67 (inmersión a corto plazo).
· Requisitos a prueba de explosión: los entornos con sustancias inflamables y explosivas deben cumplir con estándares como EXIC T6.
5, Método de instalación:
· Conexión roscada: M20*1.5, G1/2 (tipo universal).
· Instalación de brida: DN25/DN50 (para tuberías grandes o escenarios de alta presión).

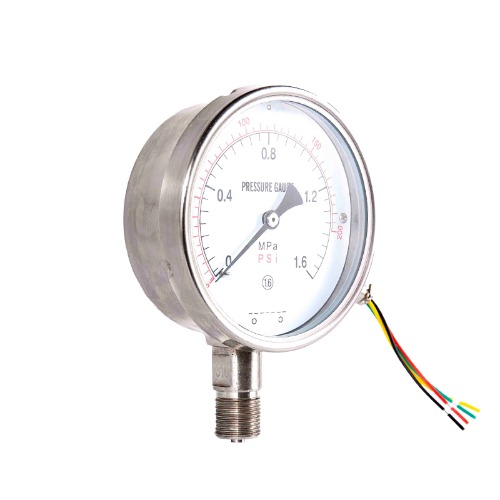

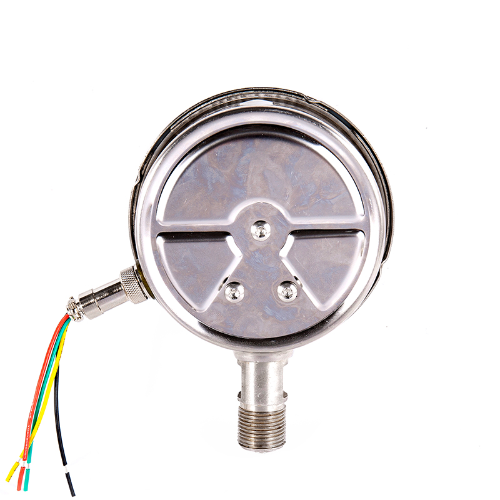

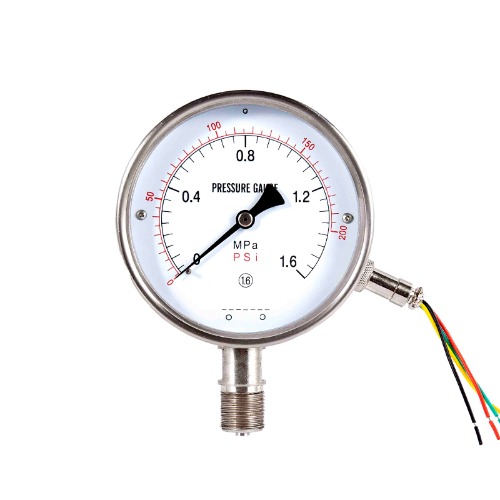

Resistencia de transmisión remota (anti-vibración) Manio de presión

Especificación técnica

Este tipo de instrumento es adecuado para medir la presión de líquidos, gases o vapores que no tienen peligro de explosión, no cristalizan, no se solidifican y no causan corrosión a las aleaciones de cobre y cobre. Además de indicar el valor de presión localmente, el instrumento convierte el valor medido en una señal de resistencia a través de un transmisor de resistencia deslizante interno y lo transmite a un instrumento secundario ubicado lejos del punto de medición, lo que permite la detección centralizada y el control remoto. La cavidad interna del estuche se llena con aceite de amortiguación, lo que posee la capacidad de resistir la vibración en el entorno laboral y las pulsaciones de presión del medio.
