Guía de núcleo para el modelo, estructura y material del manómetro de presión fotoeléctrica

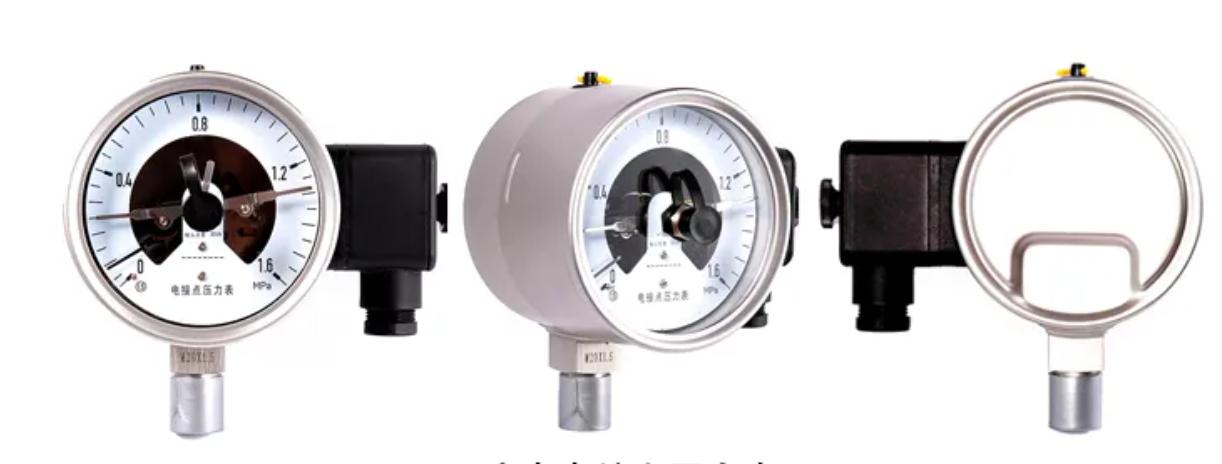

Medidor de presión de contacto fotoeléctrico

El contacto fotoeléctrico manómetro es un instrumento inteligente que integra la medición de la presión, la visualización y el control automático. Detecta el valor de presión a través de la tecnología de detección fotoeléctrica sin contacto y puede generar una señal de interruptor cuando la presión alcanza el límite superior o inferior preestablecido, controlando así el inicio o la parada de equipos externos (como bombas de agua, motores, alarmas, etc.).

Puede considerarlo como un interruptor de presión muy "inteligente" y "seguro", equipado con un dial de puntero intuitivo.
En el control de la automatización industrial, la precisión del monitoreo de presión y la alarma afecta directamente la seguridad y la eficiencia de la producción. El medidor de presión de contacto fotoeléctrico, como un instrumento clave con funciones de medición y control, su selección de modelos, diseño estructural y propiedades del material a menudo forman el núcleo del proceso de selección. Hoy, lo guiaremos para desmontar estas tres dimensiones centrales y ayudarlo a comprender rápidamente los puntos clave de selección.

1, modelos comunes de medidores de presión de contacto fotoeléctrico
· Serie YXC: Tipo básico Ganador de presión de contacto fotoeléctrico, adecuado para entornos industriales generales.
· Serie YXG: Tipo de alta precisión, con precisión de medición de hasta 0.5 grado.
· Serie YXK: Tipo a prueba de explosión, adecuado para entornos inflamables y explosivos.
· Serie YXW: Tipo sanitario. Diseñado específicamente para las industrias alimentarias y farmacéuticas.
· Serie YXF: Tipo resistente a la corrosión, adecuado para medios altamente corrosivos.

2, Estructura: tres componentes centrales determinan el rendimiento del instrumento
La estructura del medidor de presión de contacto fotoeléctrico está diseñada alrededor de la "alarma de medición precisa confiable", y consta principalmente de tres módulos principales. Cada componente tiene una división clara de responsabilidades:

· Mecanismo de medición: El componente central es el tubo de Bourdon. Cuando el medio medido ingresa al tubo, el cuerpo del tubo sufre deformación debido a la presión, y esta deformación se transmite a través de la biela para rotar el puntero, logrando así la visualización mecánica del valor de presión.

· Mecanismo de conversión fotoeléctrica: Consiste en una placa de sombreado, una fuente de luz y un sensor fotoeléctrico. Cuando el puntero (o la placa de sombreado unida al puntero) gira a la posición de límite superior o inferior preestablecido, la placa de sombreado bloquea o conduce la fuente de luz, activando el sensor fotoeléctrico para enviar una señal de interruptor, logrando así una alarma o control de presión.

· Caja de caparazón y unión: La carcasa protege los componentes internos, mientras que la caja de unión se usa para conectar el circuito de control. Algunos modelos pueden incluir agujeros de disipación de calor o estructuras de sellado, que son adecuadas para diferentes entornos.

3, Material: la adaptación a las condiciones de trabajo es la clave
La selección del material debe basarse en el medio a medir (como líquidos corrosivos, gases de alta temperatura) y el medio ambiente (como la humedad, el polvo). Los materiales del componente central son los siguientes.

· Bourdon Tube:

Medios comunes (agua, aire): Aleación de cobre (latón H62), bajo costo y buena dureza;

Medios corrosivos (soluciones ácidas y alcalinas): Acero inoxidable 316L, con fuerte resistencia a la corrosión;

Medio de alta temperatura (> 150 ℃): Aleación de Hastelloy, resistente a altas temperaturas y fluencia.

·Caso:

Ambiente normal: Ingeniería ABS plástico, liviano y aislante;

Ambientes duros (al aire libre, zonas químicas): 304 acero inoxidable, resistente al impacto, resistente al impacto.

·Conexión:

De acuerdo con el diseño del tubo de primavera, para evitar la corrosión causada por diferentes metales en el medio que entra en contacto, se usan comúnmente acero inoxidable y latón 304.

· Piezas de sellado:

Caucho de nitrilo: resistente a los aceites y el agua, con un rango de temperatura de -40 a 120 grados centígrados.

Caucho de flúor: adecuado para medios corrosivos y de alta temperatura fuertes, con un rango de temperatura de -20 a 120 grados centígrados.

Resumen:
Para seleccionar el medidor de presión de contacto fotoeléctrico correcto, la clave radica en "comprender el modelo para determinar los requisitos, comprender la estructura y el rendimiento, y elegir el material apropiado para las condiciones específicas de la aplicación".

También compartiremos las técnicas de instalación, calibración y operación práctica del instrumento. Si tiene más sugerencias o preguntas, ¡no dude en contactarnos en cualquier momento! "
