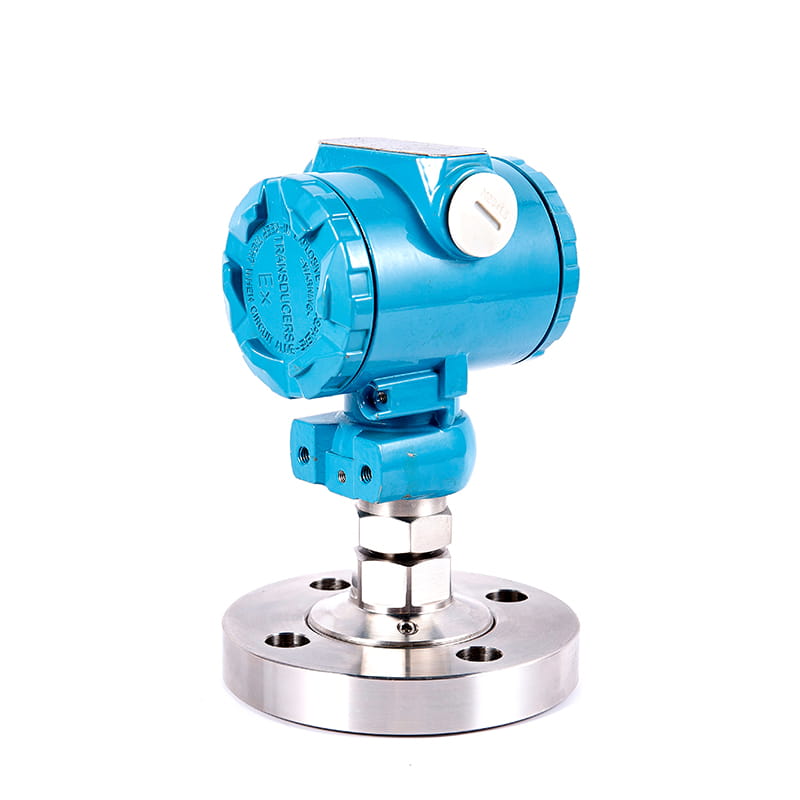

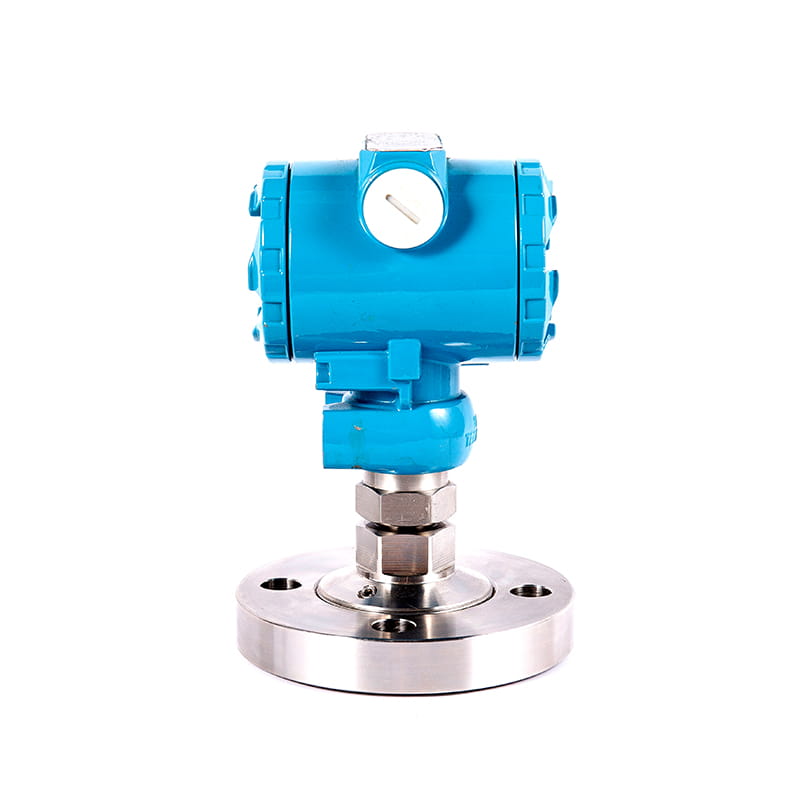

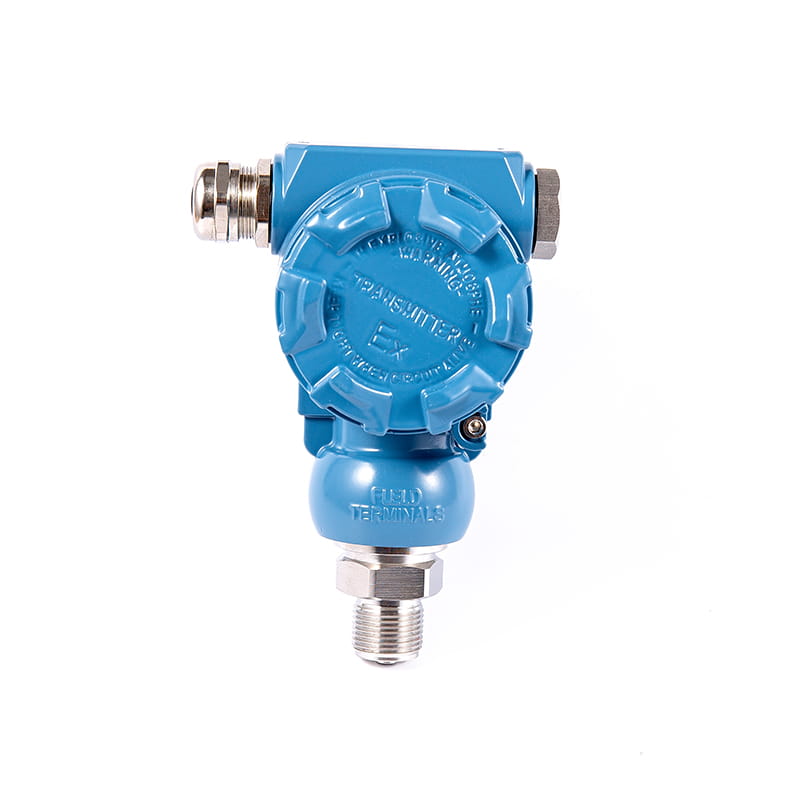

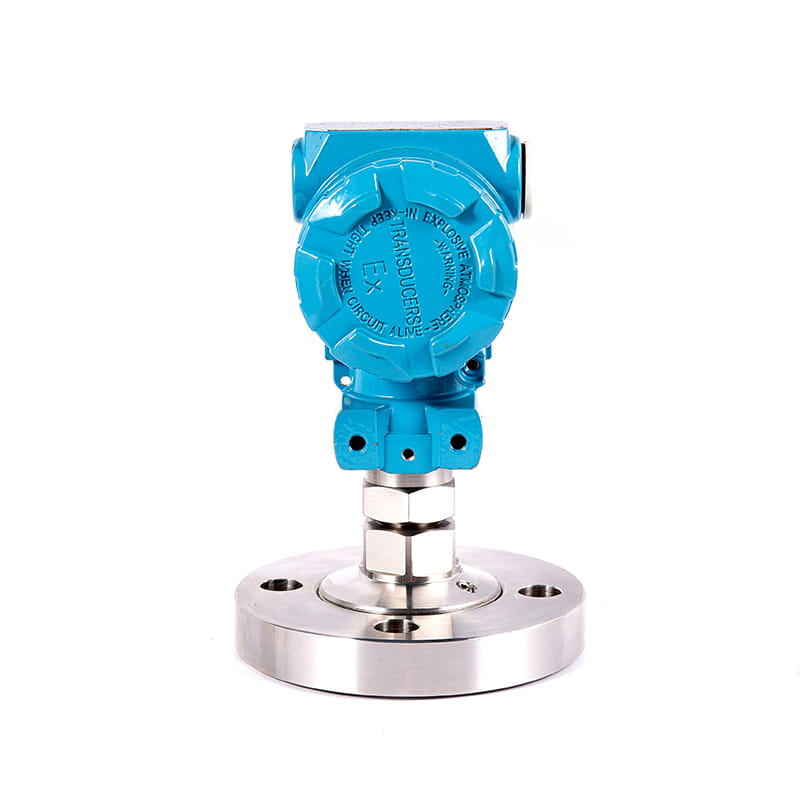

Transmisor de presión de la serie YSZC-5

1. Descripción general

Este transmisor de presión tiene alta sensibilidad, alta precisión y una fuerte capacidad anti-superlibe. Fabricado por sensores importados, el sensor y el circuito de amplificación están altamente integrados; La superficie de aluminio de aleación de frases se pinta, y no es necesario ajustar el punto cero y la ganancia del circuito; Fuerte capacidad anti-interferencia, resistencia ácida y alcalina, estabilidad y confiabilidad a largo plazo.

2. Cómo funciona

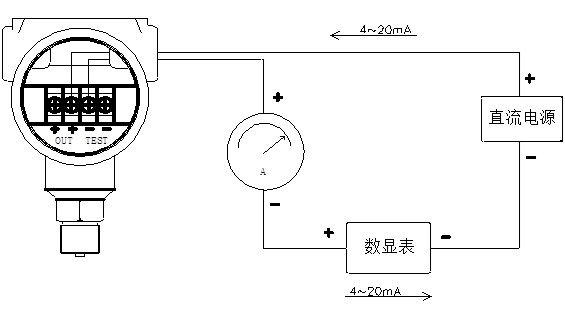

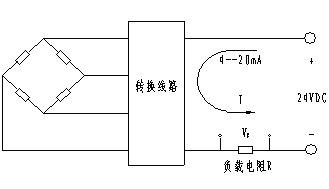

Este transmisor de presión utiliza chips de presión importados, y los componentes sensibles se forman en una resistencia por difusión o implantación de iones y se conectan a un puente de piedra de trigo, y se forma un diafragma sensible a la presión debajo del puente con tecnología de micromachina. Cuando se aplica presión al diafragma, se genera el valor de resistencia y se genera una señal de salida linealizada que es proporcional a la presión aplicada. Agregamos una fuente de alimentación de CC al puente Wheatstone, y producirá una salida de una señal de voltaje de CC. Después de la línea de conversión secundaria, los dos hilos Sistema 4MA ~ 20 mA La salida se realiza.

3. Características funcionales

◆ Buena estabilidad, la estabilidad a largo plazo del grado completo y la posición cero puede alcanzar 0.2% FS/ año. En el rango de Temperatura de compensación 0 ° C ~ 70 ° C, la deriva de temperatura es menor que 0.2 %FS, y la deriva de temperatura es menor que 0.5 %FS en todo el rango de temperatura de funcionamiento permitido.

◆ Con la protección inversa y el circuito de protección de limitación de corriente, el transmisor no se dañará cuando los polos positivos y negativos se inviertan durante la instalación, y el transmisor limitará automáticamente la corriente dentro 35mA Cuando es anormal.

◆ Estructura sólida, sin piezas móviles, alta fiabilidad, larga vida útil

◆ El gas, el agua, el aceite y el vapor se pueden medir con alta precisión, y no se ve afectado por la masa del medio medido.

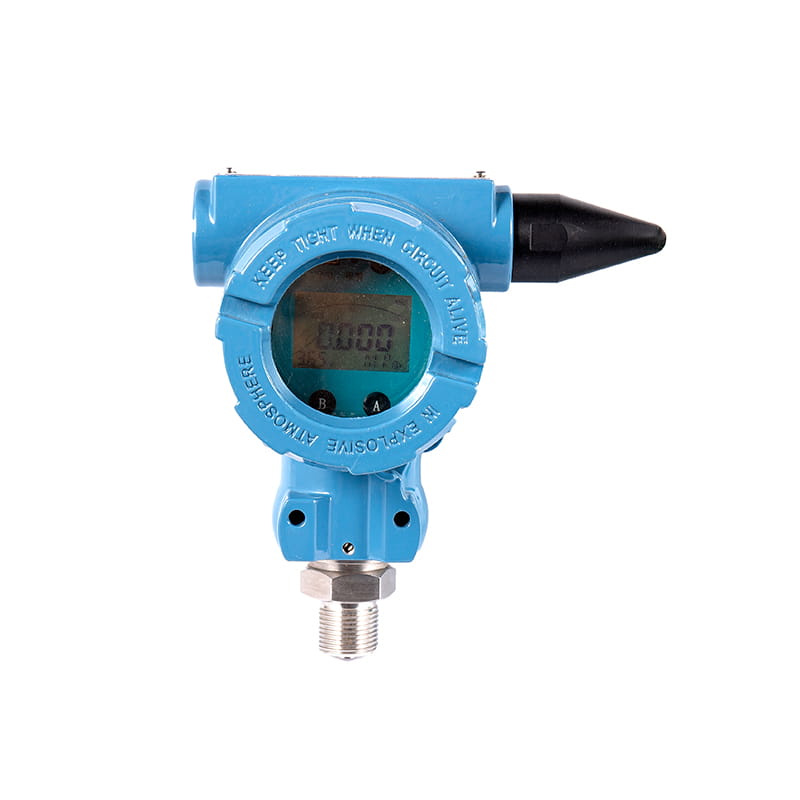

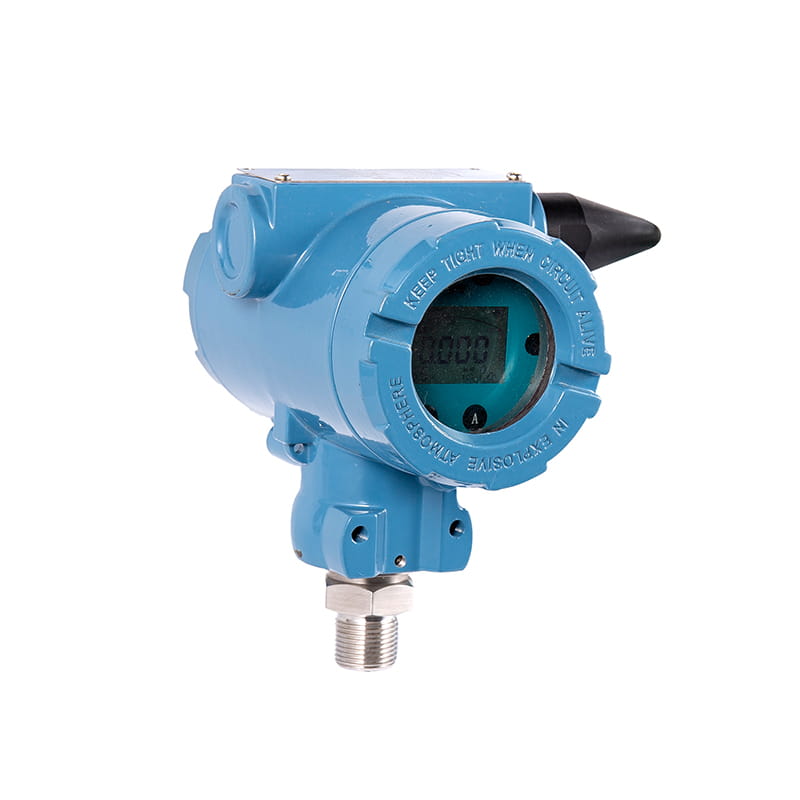

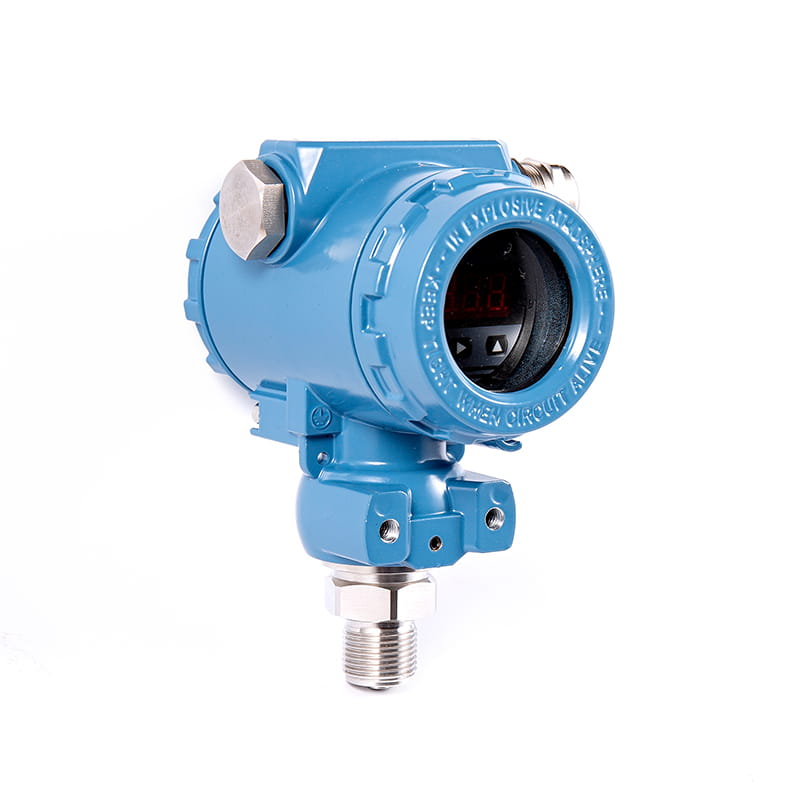

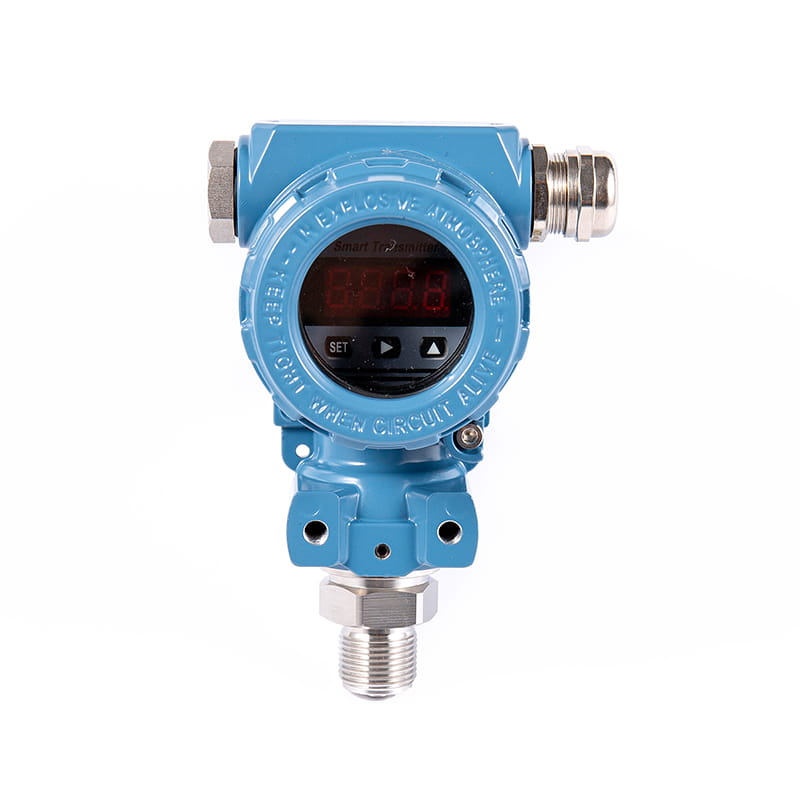

◆ Se puede agregar una pantalla digital en el sitio.

◆ Instalación fácil, estructura simple, económica y duradera.
