La diferencia entre el medidor de presión del diafragma y el medidor de diafragma de baja presión

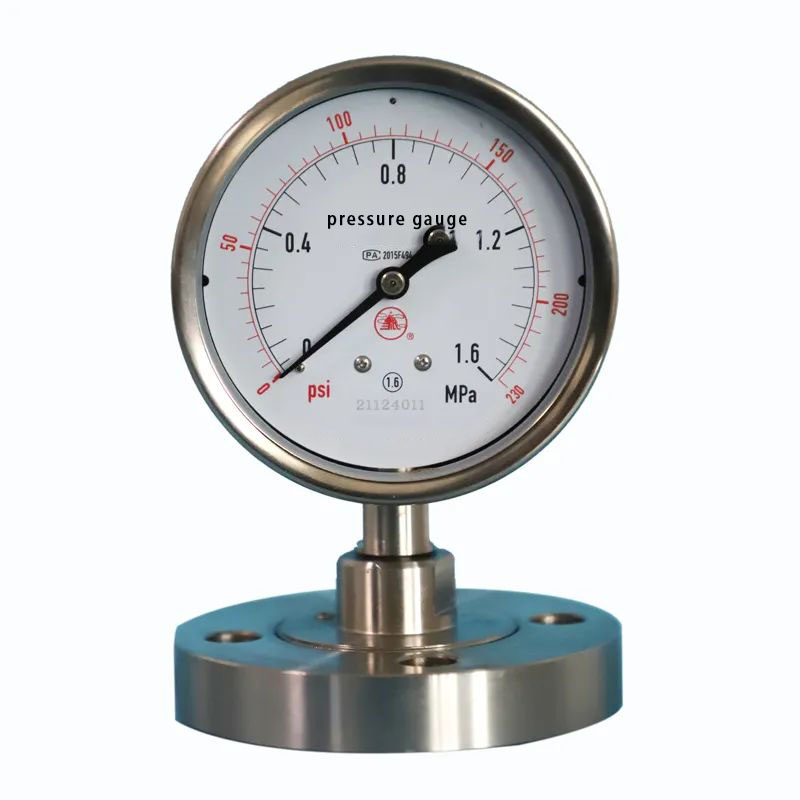

Medidor de presión de diafragma


En el trabajo diario, tales situaciones a menudo ocurren donde los usuarios realmente necesitan medidores de presión de diafragma, pero en los contratos o durante las conversaciones telefónicas, mencionan los medidores de presión de la membrana. La razón de esto es que estos dos tipos de indicadores de presión tienen la misma apariencia. Ahora, presentemos brevemente las principales diferencias entre los dos tipos de medidores.

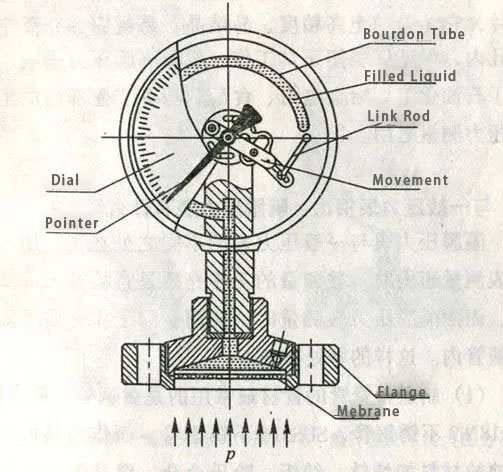

El principio de funcionamiento del medidor de presión del diafragma

Cuando el medidor de presión del diafragma mide la presión, el medio de trabajo medido actúa directamente sobre el diafragma de aislamiento. El diafragma sufre una deformación ascendente. La presión media se transmite al tubo de resorte a través del líquido de relleno dentro del tubo de resorte, lo que hace que el extremo del tubo de resorte se someta a la deformación elástica. Con la ayuda del mecanismo de enlace, el eje de engranaje del mecanismo se impulsa a girar, lo que hace que el puntero indique el valor de presión medido en la escala.

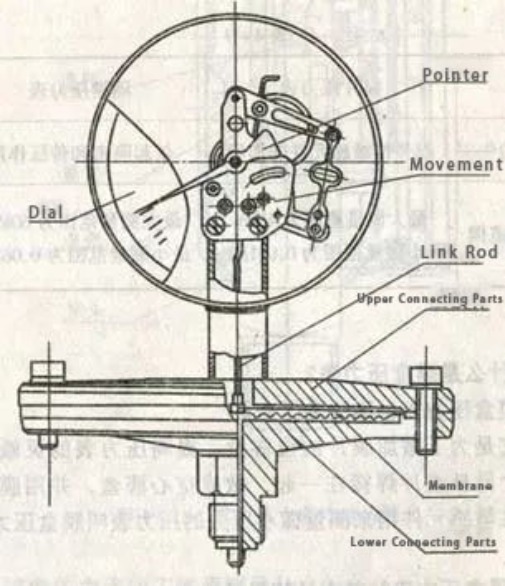

El principio de funcionamiento del medidor de diafragma de baja presión

Bajo la influencia de la presión, el medio de trabajo medido actúa directamente sobre el diafragma elástico. El diafragma sufre deformación elástica hacia arriba (para medir la presión positiva) o hacia abajo (para medir la presión negativa). A través del mecanismo de la biela fijado en el centro del diafragma, impulsa el eje de engranaje del mecanismo para girar, lo que hace que el puntero indique el valor de presión medido en la escala.

Las principales diferencias entre los dos tipos de indicadores de presión son:
(1) diferentes elementos elásticos:
El elemento elástico del medidor de presión del diafragma es un tubo de resorte, mientras que el diafragma solo sirve como separador. El elemento elástico del medidor de diafragma de baja presión es un diafragma corrugado. La presión medida actúa sobre el diafragma, lo que hace que se someta a una deformación elástica hacia arriba (o hacia abajo). El valor de presión se indica a través del mecanismo de enlace soldado al diafragma.

(2) Diferentes grados de precisión:
El medidor de presión del diafragma generalmente tiene una clase de precisión de 1.6; mientras que el medidor de diafragma de baja presión tiene una clase de precisión de 2.5.

(3) Diferentes rangos de medición:
Rango de medición del medidor de presión del diafragma:

Rango de medición del medidor de diafragma de baja presión:

(4) Diferentes rangos de temperatura para su uso:
Medidores de presión de diafragma Se puede diseñar con estructuras de radiador o manguera y se usan para medir entornos de alta temperatura. Sin embargo, los medidores de diafragma de baja presión, debido a su mecanismo de transmisión de vinculación, no pueden usar dispositivos de enfriamiento.

Conclusión:

Al medir la presión de los gases generalmente limpios, los líquidos de agua o petróleo, se pueden seleccionar los medidores de presión de acero inoxidable. Sin embargo, si el medio medido tiene una fuerte corrosividad (como el ácido clorhídrico, el gas de cloro húmedo, el óxido de hierro), la alta viscosidad (como el látex), es propenso a la cristalización (como el agua salada), propenso a la solidificación (como el asfalto caliente) o contiene materia suspendida sólida (como la cosacería), luego un medidor de presión ya no es adecuado. Incluso el tubo de acero inoxidable 316L estará corroído por el ácido clorhídrico. La materia suspendida o las impurezas en el asfalto y las aguas residuales bloquearán rápidamente los agujeros de guía de presión del medidor de presión, lo que hace que el instrumento pierda su funcionalidad.
Por lo tanto, en estas condiciones, estos dos tipos de medidores de presión sin contacto son muy adecuados. Puede elegir diferentes materiales de membrana de diafragma resistentes a la corrosión de acuerdo con diferentes medios corrosivos fuertes para lograr el propósito de la prevención de la corrosión. Debido a la presencia de la membrana del diafragma, puede evitar una fuerte corrosiva, alta viscosidad, cristalizar fácilmente y solidificar fácilmente los medios que fluyen hacia el orificio de guía de presión, asegurando que el instrumento pueda funcionar normalmente. Por lo tanto, en base a la presión de trabajo real, los hábitos de uso de la empresa, elija el tipo apropiado de medidor de presión de diafragma o medidor de presión de membrana ". .
