¿Tiene una comprensión clara de los termómetros de contacto eléctrico bimetal?

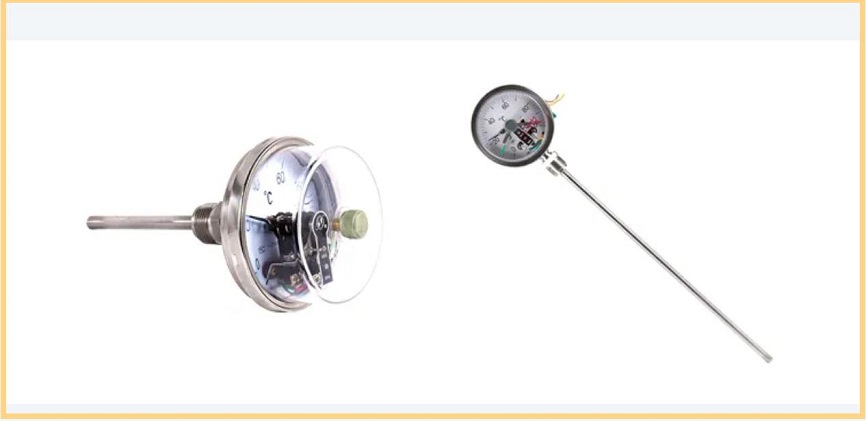

Termómetros de contacto eléctrico bimetal

El termómetro de contacto eléctrico bimetálico es un instrumento industrial que combina las funciones de medición de temperatura y control automático. La mayor diferencia entre él y un termómetro ordinario es que, además de indicar la temperatura, también puede controlar automáticamente el circuito.

1. ¿Cómo leer el número de modelo? Los parámetros clave están todos contenidos en el código.
El model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefijo (WSSX): Indica claramente que el tipo de producto es un termómetro de contacto eléctrico bimetálico.

· El primer dígito (4): representa el método de instalación. 1 - Tipo radial (el dial es perpendicular a la varilla de inserción), 2 - Tipo axial (el dial es paralelo a la varilla de inserción), 3 - Tipo universal (el dial puede girar 360 °), 4 - Tipo de instalación de brida, tipo de instalación 5 roscado.

· El segundo dígito (1): Indica el diámetro del dial. Las opciones son 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Cuanto más grande sea el diámetro, más clara es la lectura, haciéndola adecuada para la observación de larga distancia.

· El tercer dígito (1): Indica el nivel de precisión. Nivel 1 - 1.0, nivel 2 - 1.5. Cuanto más bajo sea el nivel de precisión, menor es el error de medición (por ejemplo, el nivel de 1.0 significa que el error no es más del ± 1% del rango).

· Código adicional: Por ejemplo, "P" indica con tubería protectora, "M" indica con una estructura impermeable. La elección se puede hacer de acuerdo con el entorno de uso.

2, los tres componentes centrales determinan el rendimiento.
El core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Elemento termométrico (núcleo de detección de temperatura): Se realiza enrollando dos láminas de metal con diferentes coeficientes de expansión térmica (como latón y aleación de iridio). Cuando la temperatura cambia, la lámina bimetálica se dobla debido a la diferencia en la expansión, lo que hace que el puntero gire y logre una indicación de temperatura.

· Dispositivo de contacto eléctrico (componente clave para el control de la temperatura): Consiste en contactos fijos y contactos móviles. Los contactos móviles se mueven junto con el puntero. Cuando la temperatura alcanza el valor preestablecido, los dos contactos hacen contacto/desconexión, activando una alarma externa o circuito de control (como iniciar el ventilador, apagar el calentador).

· Componentes de cabeza y montaje: El head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, Selección de material: El materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 pasos para seleccionar el producto correcto

· Rango de medición: Seleccione Basado en el rango de temperatura a medir. Se recomienda que la medición real caiga dentro de 1/3 a 2/3 del rango (por ejemplo, si se mide 0 - 100 ℃, elegir un rango de 0 - 150 ℃ proporcionaría resultados más precisos).

· Considere el entorno: Para ambientes húmedos/corrosivos, elija Dial de acero inoxidable con un tubo protector 316L; Para escenarios de vibración, seleccione los modelos con estructura a prueba de choque.

·Instalación: Para la medición de la temperatura de la tubería, use la instalación rosca o brida; Para la medición de la temperatura del equipo, elija el tipo radial o universal.

Resumen:
Aunque la estructura del termómetro de contacto eléctrico bimetálico no es compleja, la selección razonable de modelos y materiales afecta directamente la precisión de la medición y la seguridad del equipo. Esperamos que este artículo pueda ayudarlo a comprender rápidamente el conocimiento central y evitar errores de selección. ¿Ha encontrado algún problema en su uso? Bienvenido a dejar mensajes en la sección de comentarios ~
