¿Cómo elegir el material para un manómetro diferencial?

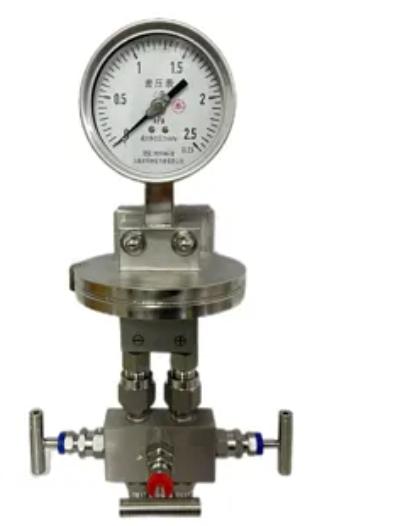

Manómetro diferencial

El diferencial manómetro es un instrumento utilizado para medir la diferencia de presión entre dos puntos. Tiene dos interfaces de presión (extremo de alta presión H, extremo de baja presión L).Y monitoreo (filtros, salas blancas), medición (flujo, nivel), control (procesos industriales).Es una herramienta importante para garantizar el funcionamiento seguro, eficiente y estable del sistema, así como para lograr un mantenimiento preventivo.

I,¿Cómo identificar el modelo de un manómetro diferencial?
El modelo de un manómetro diferencial suele estar compuesto por "funciones especiales del método de instalación de precisión de rango de código de serie". Los distintos fabricantes tienen reglas de denominación ligeramente diferentes, pero los parámetros principales son los mismos. Comprender estos puntos es suficiente:
·Código de serie: Representa el tipo básico del instrumento. Por ejemplo, la serie YXC es un manómetro diferencial de contacto eléctrico puntual asistido magnéticamente (con función de alarma), la serie CYW es un manómetro microdiferencial (adecuado para escenarios de baja presión diferencial) y la serie DP es un manómetro diferencial industrial general.
·Rango: Determina directamente el rango de medición. Las unidades son en su mayoría KPa, MPa o mbar. La selección debe basarse en el requisito de diferencia de presión real.
·Calificación de precisión: Las calificaciones comunes son 0,5, 1,0 y 1,6. Cuanto menor sea el número, mayor será la precisión (una calificación de 0,5 indica que el error no supera el 0,5% del rango). Para una medición y un control precisos, se deben seleccionar calificaciones más altas; para el seguimiento ordinario, una calificación de 1,0 es suficiente.

II،Desmontaje de la estructura del manómetro diferencial: 3 componentes centrales determinan el rendimiento.
La estructura del manómetro diferencial no es complicada. El núcleo consta de tres partes: "dispositivo de indicación del mecanismo de transmisión del elemento sensor". Cada parte afecta directamente la estabilidad de la medición.
·Elemento sensor: El "sensor" de presión diferencial, encargado de convertir las señales de presión diferencial en desplazamiento mecánico. Los tipos comunes incluyen el tipo diafragma (adecuado para baja presión diferencial y entornos corrosivos), el tipo fuelle (con un rango de medición más amplio y buena resistencia a los golpes) y el tipo pistón (específicamente para mediciones de alta presión diferencial).
·Mecanismo de transmisión: El "convertidor" de la señal, que transmite el desplazamiento del elemento sensor al puntero. Para corriente continua, es una transmisión por engranajes de palanca. Los manómetros diferenciales de alta calidad utilizarán engranajes a prueba de óxido para reducir el desgaste y prolongar la vida útil.
·Dispositivo indicador: La "ventana de visualización" del resultado, que incluye el dial, el puntero y el panel de vidrio. El dial debe estar marcado con el rango y el valor de graduación, y el panel de vidrio es principalmente vidrio templado (resistente a impactos) o plexiglás (ligero).

III,¿Cómo elegir el material? (Seleccione según las necesidades para una mayor durabilidad)
La selección del material para el manómetro diferencial depende principalmente del "medio de contacto" y del "entorno aplicable". El material recomendado para piezas clave es el siguiente:
·Material de la caja: Para ambientes normales, seleccione acero laminado en frío (opción económica); para ambientes húmedos/al aire libre, seleccione acero inoxidable 304 (anticorrosión); para ambientes corrosivos, seleccione acero inoxidable 316L o politetrafluoroetileno (resistente a ácidos y álcalis).
·Material del elemento sensor: Para medir gases/líquidos limpios, se selecciona caucho de nitrilo (con buena elasticidad); para medir aceites/disolventes orgánicos, se elige caucho de flúor (resistente al aceite); para medir medios corrosivos fuertes (como soluciones ácidas y alcalinas), se selecciona politetrafluoroetileno.
·Material de unión: Es suficiente hacer coincidir el material del elemento sensor para evitar fugas o corrosión causadas por incompatibilidad del material. Los materiales más utilizados son el acero inoxidable 304 y el latón (se requiere confirmación de que el medio no causa corrosión).

IV،Los tres principios básicos para seleccionar un manómetro diferencial
·Requisitos iniciales: Definir claramente el rango de medición, los requisitos de precisión y las características del medio para evitar "utilizar demasiado equipo para una tarea pequeña" o un "rango de medición insuficiente".
·Ahora veamos el medio ambiente: en función de factores como la temperatura, la humedad y la corrosividad, determine los materiales para la caja y los componentes del núcleo.
·Confianza en la calidad: Priorizar la elección de fabricantes con cualificación. Preste especial atención a la suavidad del mecanismo de transmisión y al rendimiento de sellado de las juntas para reducir problemas de mantenimiento en el futuro.

Resumen:
La selección de manómetros puede parecer complicada, pero siguiendo la lógica de "observar los parámetros del modelo, examinar el núcleo de la estructura y considerar el entorno del material", se puede encontrar fácilmente el equipo adecuado. Si tiene alguna pregunta específica sobre la selección en un escenario determinado, ¡no dude en dejar un mensaje en el backend!
