1. Descripción general
Este transmisor de presión tiene alta sensibilidad, alta precisión y una fuerte capacidad anti-superlibe. Fabricado por sensores importados, el sensor y el circuito de amplificación están altamente integrados; La carcasa es un tubo integral de acero inoxidable, y no es necesario ajustar el punto cero y la ganancia del circuito; Fuerte capacidad anti-interferencia, resistencia ácida y alcalina, estabilidad y confiabilidad a largo plazo.
2. Cómo funciona

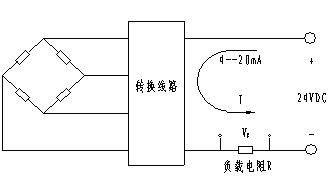

El transmisor de presión compacta utiliza chips de presión importados, y los componentes sensibles están conectados a puentes de piedra de trigo mediante procesos de difusión o implantación de iones, y los diafragmas sensibles a la presión se forman bajo los puentes mediante tecnología de micromachina. Cuando se aplica presión al diafragma, se genera el valor de resistencia y se genera una señal de salida lineal que es proporcional a la presión aplicada. Agregamos una fuente de alimentación de CC al puente Wheatstone, y producirá una salida de una señal de voltaje de CC. Después de la línea de conversión secundaria, se realiza la salida del sistema de dos hilos 4MA ~ 20MA.
3. Características funcionales
◆ buena estabilidad, plenitud, cero estabilidad a largo plazo hasta 0.2%FS/ año. En el rango de Temperatura de compensación 0 ° C ~ 70 ° C, la deriva de temperatura es menor que 0.2%FS, y la deriva de temperatura es menor que 0.5%FS en todo el rango de temperatura de funcionamiento permitido.
◆ Con la protección inversa y el circuito de protección limitante de corriente, el transmisor no se dañará cuando los polos positivos y negativos se inviertan durante la instalación , y el El transmisor limitará automáticamente la corriente dentro 35mA Cuando es anormal.
◆ Estructura sólida, sin piezas móviles, alta confiabilidad, larga vida útil.
◆ El gas, el agua, el aceite y el vapor se pueden medir con alta precisión, y no se ve afectado por la masa del medio medido.
◆ Instalación fácil, estructura simple, económica y duradera.
4. Parámetros técnicos principales
| Rango de medición | （ 0 ～ 10 ） KPA ～（ 0-40 ） MPA |
| Sobrecarga máxima | 2 veces el rango estándar |
| Formas de presión | Presión de calibre, presión ligeramente diferencial |
| Clase de precisión | 0.5%F · S |
| Voltaje de suministro | 24 V DC |
| Resistencia a la carga | ≤ 250 Ω |
| Medio de medición | Presión de vapor o gases, líquidos |
| Estabilidad a largo plazo | ± 0.2% F · S/ año |
| Humedad relativa ambiental | ≤ 95% |
| Compensar la temperatura | 0 ℃～ 70 ℃ |
| Temperatura de funcionamiento | -10 ℃～ 70 ℃ |

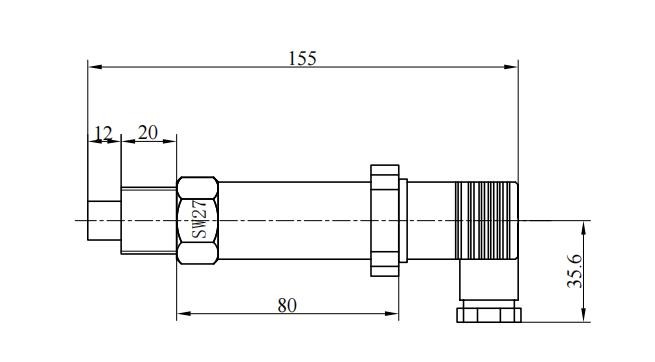

5. Estructural características
| recinto | Monolítico de acero inoxidable |
| Material de estructura principal | Sus304 、 Sus316 |
| Conexión a presión | M20 × 1.5 |
