Diferencia entre el medidor de presión del diafragma y el manómetro de diafragma

I. Principio de trabajo

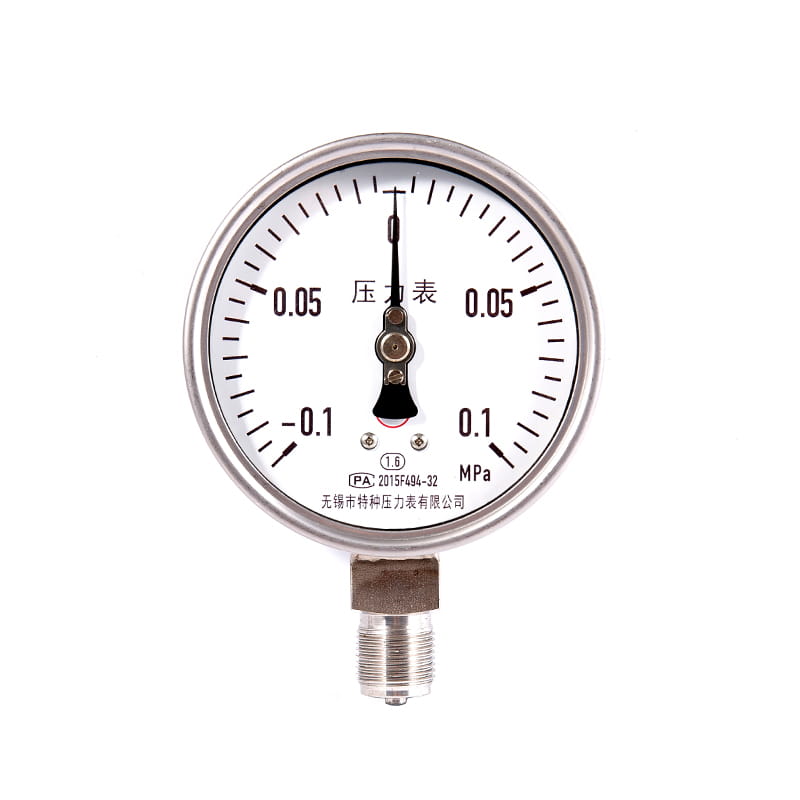

Diaphragm pressure gauge: diaphragm pressure gauge in the pressure measurement, the measurement medium will act directly on the isolation diaphragm, and produce perpendicular to the diaphragm and upward pressure, making the diaphragm deformation, deformation of the extruded space and prompt the spring tube filling liquid will be the medium pressure transfer to the spring tube, so that the spring tube end of the spring tube to generate the elasticity of La deformación, el uso del mecanismo de la biela para impulsar el movimiento del eje de engranaje gira, de modo que el puntero en el dial indique el valor de la presión a medir. Medidor de presión de diafragma

Medidor de presión de diafragma: bajo presión, el medio medido actúa directamente sobre el diafragma elástico, que produce deformación elástica hacia arriba (mide la presión positiva) o hacia abajo (mide la presión negativa), y el mecanismo de enlace fijado en el centro del diafragma impulsa el eje del engranaje del movimiento hacia rotación, por lo que el valor de la presión medido en el dial.

Segundo, el elemento elástico

Medidor de presión de diafragma: el elemento elástico es un tubo de resorte, y el diafragma solo juega el papel de aislamiento.

Manómetro de presión del diafragma: el elemento elástico del medidor de presión del diafragma es el diafragma corrugado. Cuando la presión medida actúa sobre el diafragma, el diafragma produce deformación elástica hacia arriba (o hacia abajo), y el valor de presión se indica mediante el mecanismo de la biela soldado en el diafragma.

Tercero, el nivel de precisión

Manómetro de diafragma: el nivel de precisión general es 1.6.

Manejo de presión de diafragma: el nivel de precisión es 2.5.
