Desde el medio hasta las condiciones de funcionamiento: una guía integral de desmontaje para seleccionar medidores de presión de diafragma para evitar dificultades comunes

El proceso elegido debe basarse en las características del medio, las condiciones de medición, los requisitos de instalación y las demandas de precisión. Debe hacer coincidir de manera exhaustiva parámetros, como el material de diafragma, la forma estructural y el rango, para garantizar que el instrumento sea adecuado para el sitio y pueda garantizar la precisión de la medición.

I.everamente definir las características del medio medido
· Resistencia a la corrosión: seleccione el material de la membrana basado en la acidez y la alcalinidad, así como las propiedades oxidantes y reductoras del medio:
Ácido débil/álcali ordinario: 304/316 diafragma de acero inoxidable
Altamente corrosivo (como ácido sulfúrico concentrado, Aqua Regia): Hastelloy (C-276), aleación de Monel o diafragma de politetrafluoroetileno (PTFE)
Food/Pharmaceutical Industry: debe cumplir con los estándares de la FDA de los diafragmas sanitarios de acero inoxidable 316L (como el caucho de silicona).
· Contenido de viscosidad/partícula: para medios de alta viscosidad o que contienen partículas (como lodo, pintura), seleccione una estructura de membrana plana o convexa que sea resistente a la obstrucción para evitar el desgaste de la membrana.
· Toxicidad/riesgo de fuego: para medios tóxicos o inflamables/explosivos, se requiere un diafragma de conexión de brida de sellado con un excelente rendimiento de sellado para evitar fugas.

II. Determinar las condiciones y parámetros de medición
· Rango de presión:
El rango de medición estándar se establece en 1.3 a 1.5 veces el límite superior (por ejemplo, si la presión máxima es de 1 MPa, seleccione un rango de 1.6 MPa).
Para los escenarios de presión pulsante (como en la salida de la bomba), se debe seleccionar un rango que sea al menos el doble de presión máxima para evitar que el diafragma se dañe debido a la fatiga.
· Rango de temperatura
Cuando la temperatura media es demasiado alta (por ejemplo,> 200 ℃), es necesario seleccionar un material de diafragma resistente a alta temperatura (como la aleación de Hastelloy) o instalar un tubo de condensador.
En entornos de temperatura extremadamente baja (como por debajo de -40 ℃), es necesario confirmar la resistencia a baja temperatura del material de diafragma (como el caucho de flúor).
· Condiciones ambientales: para escenarios con vibraciones frecuentes (como compresores), es necesario seleccionar un medidor de diafragma con una estructura de amortiguación para evitar que el puntero agite y afecte la lectura.

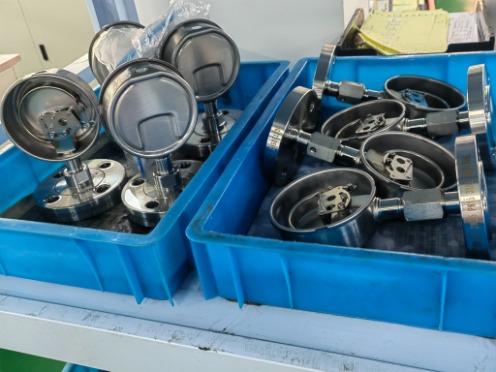

Iii. Compatibilidad de forma estructural e instalación

IV. Requisitos de instalación e interfaz coincidentes
· Especificaciones de interfaz: las interfaces comunes incluyen M20*1.5, G1/2, NPT1/4, etc. Deben ser consistentes con la interfaz de la tubería o el equipo.
· Método de instalación: instalación vertical (con el dial hacia arriba) u instalación horizontal. Para el tipo de brida, es necesario asegurarse de que la separación de los agujeros de pernos roscados cumpla con los estándares de la tubería (como DN50, PN16).

V. Nivel de precisión y protección
· Grado de precisión: los niveles de precisión de uso común son 1.0 grado y 1.6 grado (error ± 1% a ± 1.6%). Para mediciones precisas (como en los laboratorios), se puede seleccionar el grado 0.5.
· Nivel de protección: para ambientes exteriores o húmedos, seleccione un nivel de IP65 o superior para evitar que el agua ingrese y afecte los componentes internos.

Consideraciones de selección
Compatibilidad del medio con el material de diafragma
· Por ejemplo, las membranas de politetrafluoroetileno (PTFE) son resistentes a ácidos fuertes y bases fuertes, pero no son adecuadas para metales fundidos a alta temperatura; Hastelloy C-276 es adecuado para medios que contienen iones de flúor, pero es relativamente costoso.

Requisito de compensación de temperatura
· Cuando la temperatura del medio difiere significativamente de la temperatura ambiente (por ejemplo,> 50 ℃), se debe considerar la influencia de la temperatura en la elasticidad del diafragma. En tales casos, se puede seleccionar un medidor de diafragma con compensación de temperatura.

Costo y saldo de valor por dinero
· Los materiales especiales (como la aleación de titanio) para los sellos de diafragma tienen altos costos. Es necesario seleccionarlos en función de las condiciones y requisitos de trabajo específicos para evitar el sobre el examen, lo que puede conducir al desperdicio.


Referencia para casos de selección
Escena
· Una empresa química necesita medir la presión de una tubería de ácido clorhídrico de concentración del 30% (con una temperatura de 80 ℃ y una presión que varía de 0 a 0.8 MPa).

Sugerencias de selección
Material de diafragma: Hastelloy C-276 (resistente a la corrosión del ácido clorhídrico).
Forma estructural: Tipo de brida (DN25, PN10): previene la fuga.
Rango: 1.0 MPa (0.8 MPa * 1.25 veces).
Precisión: 1.6 Grado, Nivel de protección: IP65.

Resumen:

La selección de diafragma medidores de presión debe basarse en el principio de "condiciones de funcionamiento medianas - instalación". A través de la coincidencia precisa de materiales, estructuras y rangos de medición, se puede lograr un equilibrio entre la confiabilidad de la medición y la economía. Especialmente en industrias como la ingeniería química, el procesamiento de alimentos y el petróleo, la selección correcta es crucial para garantizar la seguridad de la producción y la precisión de los datos.
